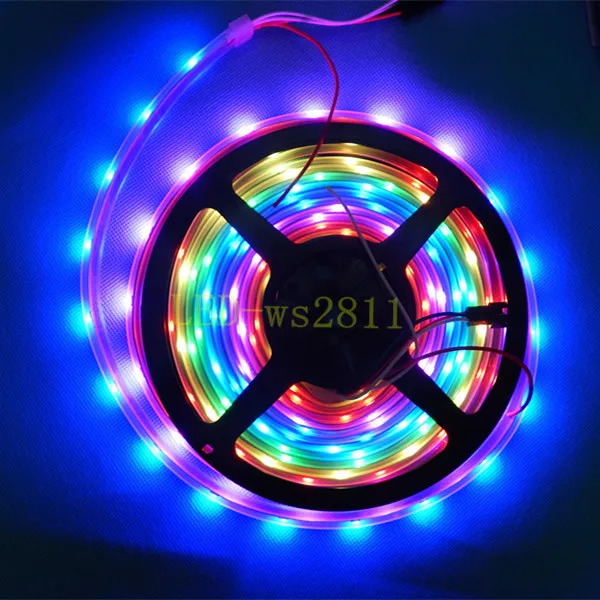

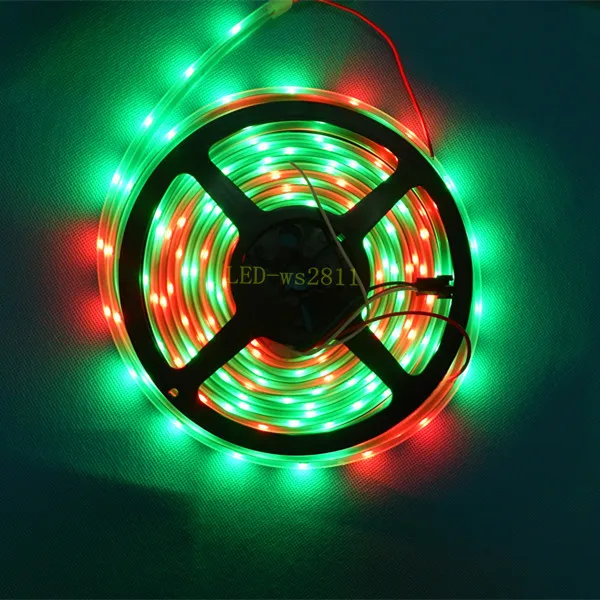

5 м черный PCB 30 пикс./м WS2812B светодиодный пиксель полосы IP65 DC5V WP & DMX контроллер |

5 м черный PCB 30 пикс./м WS2812B светодиодный пиксель полосы IP65 DC5V WP & DMX контроллер |

Вход напряжение: DC5V;

Мощность: 9 Вт/метр, 45 Вт/рулон;

Светодиодный ресурс: WS2812B светодиодный (5050 SMD RGB светодиодный со встроенной улучшенной версией ws2811 ic)

Q'ty светодиодный: 30 светодиодный s/метр, 150 светодиодный s/рулон, каждый светодиодный отдельно управляемый светодиодный

Тип IC: улучшенная версия ws2811 IC (встроенный источник питания 5050 smd rgb led)

Q'ty IC: 30 IC/meter (1 IC дисков 1 led чип);

Пиксели: 30/метр;

Высота: 33,3 мм (1000/32);

Серые Весы: 256;

Биты/Цвет: 8 бит/цвет;

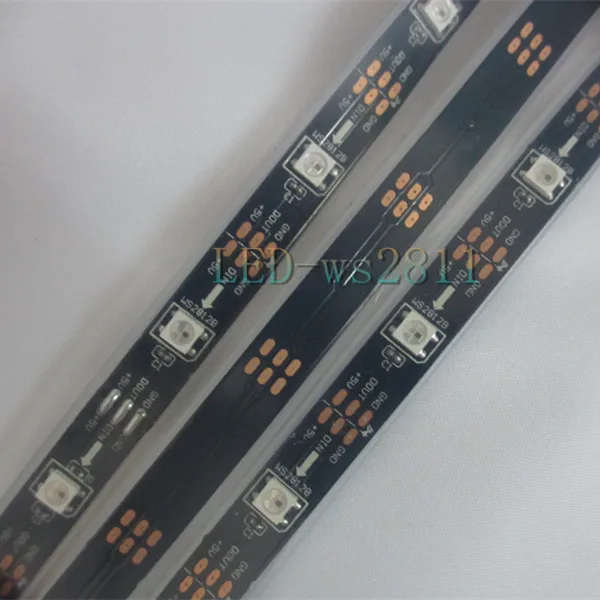

FPC размер: ширина: 10 мм, высокая: 2,5 мм;

FPC Цвет: черный

Степень защиты: водонепроницаемый, IP65

Цвета: полноцветный RGB, изменение цвета мечты;

Можно резать: Каждый светодиодный-можно резать;

Упаковка: 5 метров/катушка

                                                      WS2812 VS WS2812B

Общее описание

WS2812 семья интеллигентая (ый) управления светодиодный источник света, что схема управления и крепление RGB интегрированы в посылка 5050 компоненты. Это внутренняя включают в себя интеллигентая (ый) цифровой порт ввода данных защелки и сигнала формы усилительная схема привода.Эффективно обеспечивая равномерную высоту цвета точки пикселя.

Протокол передачи данных использует одиночный режим связи NZR. После сброса питания пикселей порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется на внутреннюю защелку данных, другие данные, реформируемые внутренней схемой усиления сигнала, передаваемые на следующий Каскадный пиксель через порт DO. После передачи для каждого пикселя сигнал для уменьшения 24 бит. Pixel принимает автоматическую технологию передачи resha-ping, делая номер каскада пикселей не ограничен передачей сигнала, только зависит от скорости передачи сигнала.

Светодиодный с низким напряжением вождения, охрана окружающей среды и энергосбережение, высокая яркость, угол рассеяния большой, частая периодичность, низкое энергопотребление, длительный срок службы и другие преимущества. Светодиодный чип управления, интегрированный выше, становится более простой схемой, небольшой громкостью, удобной установкой.

Обновление продукта

WS2812B является разработка и новое поколение товар исходя из WS2812.It не только унаследованные все хорошие свойства WS2812, но также улучшает IC от механический механизм снаружи к структуре внутри, еще больше повышает стабильность и эффективность.

Безопасность сравнение производительности

По сравнению с ws2812 ws2812b, мы добавим обратная защита от короткого замыкания. Это гарантирует обратное подключение источника питания без каких-либо повреждений продукта, для повышения стабильности продукта, который в действительности

Механический размер и контактный чертеж WS2812

С помощью сравнения чертежей, легко найти в том, что, WS2812B WS2812 соответствует по размеру, но колодка Кол-во бывшей уменьшены до 4 Pin-код, с уменьшением расстояния между прилегающими ножками значительно увеличивается, уменьшает применение цепи из-за некоторых причин проблем, таких как короткое замыкание. Штырь питания микросхемы (VDD) и VSS расположены по диагонали, когда в области размещения печатной платы медной фольги мощность подшипника, мощность и Земля могут быть очень широкими, мощность мощнее, чем выше стабильность.

Яркость выше

Это выдавливание преимущество заключается в том, что крепление RGB на WS2812B имеет более высокую яркость и однородность цвета, чем WS2812.

Внутренняя структура Улучшенный

WS2812B имеет лучшую структуру, чем WS2812, после того, как мы изменили структуру, схему управления и красный, зеленый и синий свет были разделены, он имеет лучшую теплоотдачу. Два модуля работают независимо, один не относится к другому, расстояние линии короче и делает работу более стабильной, чем раньше.

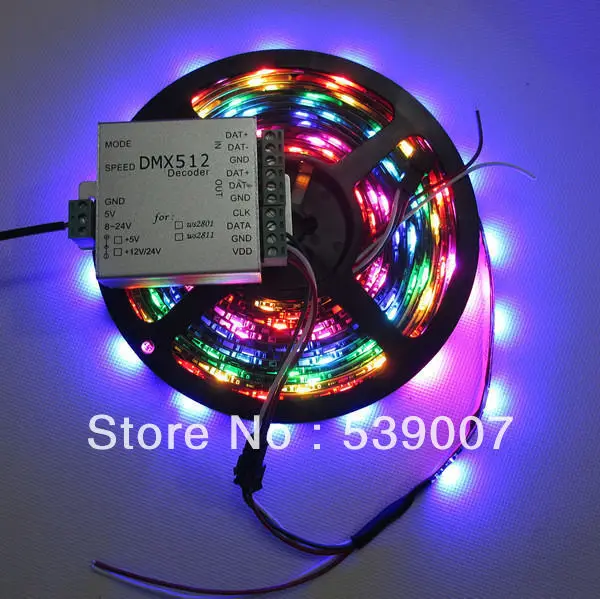

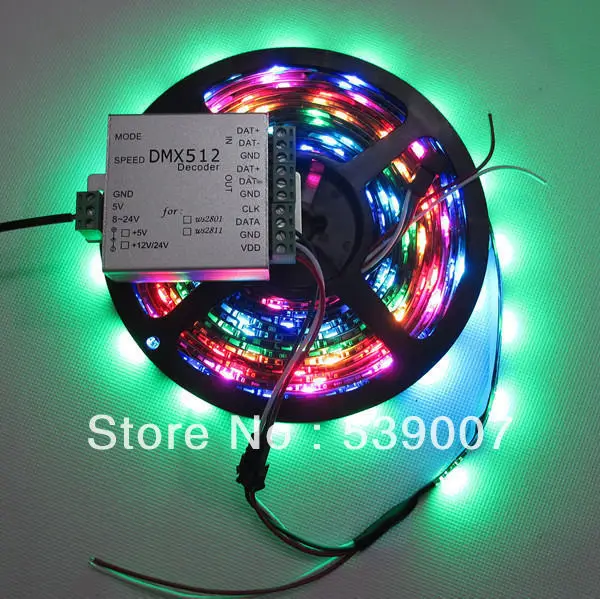

В DMX512 dmx-spi конвертер разработан с передовые технологии декодирования для преобразования Универсальный стандартный DMX512/1990 сигнала стандартному гнезду в SPI (ttl) сигнала для управления Светодиодный свет полоски на основе WS2811 чип или аналогичный чипов. Этот компактный декодер подключается к DMX устройств, таких как наш Sunlite DMX контроллеры или какой-либо прожектор DMX доска или DMX контроллер позволяет своих пользователей, чтобы создать бесконечные возможности и световых шоу.

Технические характеристики:
1.) Входная мощность:DC5V
2.) Входной сигнал: DMX512/1990
4.) Выход сигнала: WS2811 WS2801

3.) Декодер каналов: 512 dmx каналов (выход); может контролировать максимум 170 пикселей
4.) Контроль яркости: 256 уровней/CH (8 бит/CH)
5.) DMX512 гнездо: Стандартный XLR-3 разъем
6.) Вес: 300 г

Основные функции
1.) пользователя адресуемый DMX интерфейсом-настройки и режимы тестирования, и скорость регулируется
2.) разъем DMX in/out для конфигурации цепи daisy.

Посылка включает в себя:

1 шт. декодер DMX 512

5 M IP65 WS2812B 30 пикс./м Светодиодные ленты
