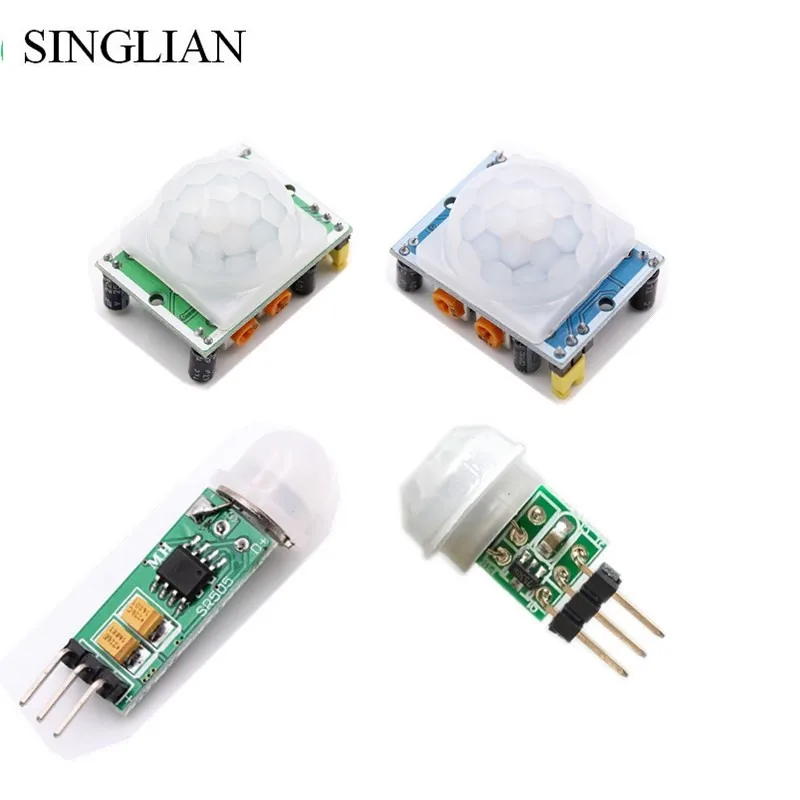

HC SR501 SR505 AM312 Регулируемый ИК пироэлектрический инфракрасный мини модуль детектор

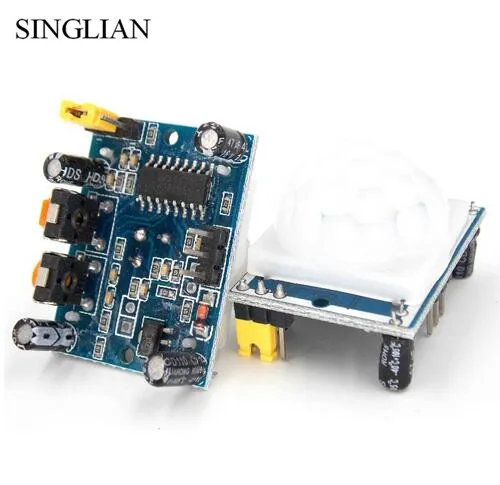

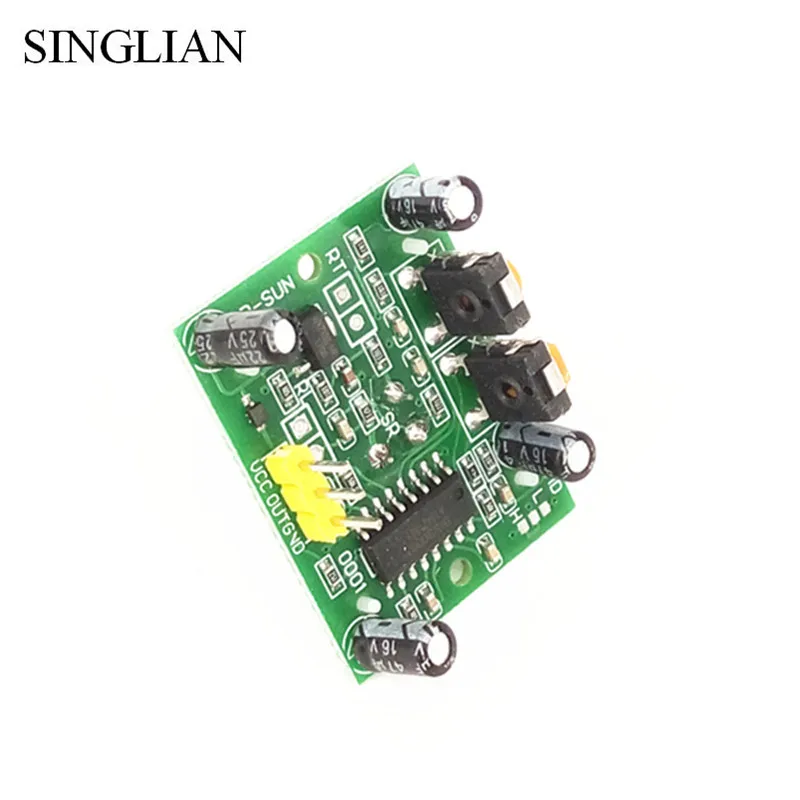

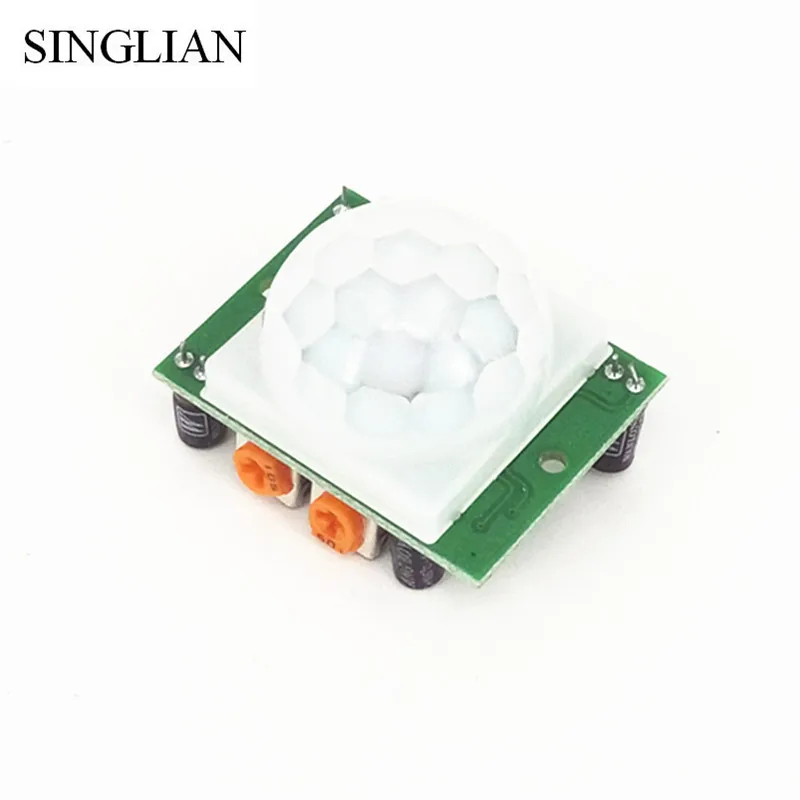

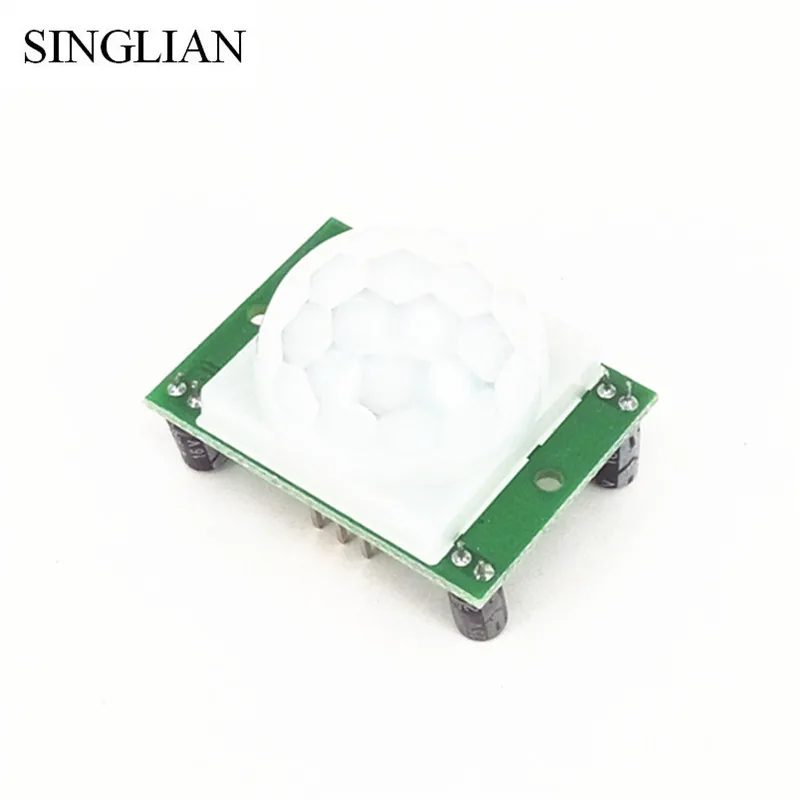

HC-SR501 1. Рабочее напряжение: от 5 в до 20 В постоянного тока 2. Статическое энергопотребление: 65 3. Уровень выхода: высокий 3,3 В, низкий 0 В 4. Время задержки: регулируется (0,3 сек ~ 18 сек) 5. Время введения блокады: 0,2 секунды 6. Режим запуска: l не повторяется, h может быть повторен, значение по умолчанию для h 7. Диапазон индукции: угол конуса менее 120 градусов, до 7 метров 8. Рабочая температура:-15 ~ + 70 9. Размеры печатной платы: 32*24 мм, отверстие для винта 28 мм, диаметр винта 2 мм, индукция размеров линз: (диаметр): 23 мм (по умолчанию)





Особенности: 1. Автоматический: когда кто-то входит в диапазон зондирования является входным высоким уровнем, люди, покидающие индукционный диапазон, автоматически задерживают закрытие высокого уровня.Низкий уровень выхода. 2. Управление светом (опционально): модуль для установки места, вы можете установить управление фотографией, или сильный свет в течение дня без индукции.Управление светом является дополнительной функцией, Заводская фоторезистка не установлена.Если вы хотите приобрести фоторезистку. 3. Два режима запуска: l не повторяется, h может быть повторен.Опция перемычки по умолчанию h. A. Не воспроизводимый режим запуска: после того, как датчик выводит высокий уровень, время задержки истекает, выход автоматически изменится от высокого до низкого уровня. B. можно повторить срабатывающий способ: что индукционный Выход высокого уровня Хоу, задержка в абзаце, если человек в своем диапазоне индукции в пределах деятельности, его выход будет поддерживать высокий уровень, до тех пор, пока люди не покинут Хоу, только задержка будет высокий уровень становится низким (Обнаружение индукционного модуля для человека каждый раз деятельности Хоу автоматически продлевает время задержки абзаца, и, наконец, один раз действия времени для задержки времени запуска). 4. время отключения индукции (настройка по умолчанию: 0,2 сек): после каждой индукции выход индукционного модуля (высокий уровень низкого уровня), вы можете немедленно установить время отключения, В течение этого времени датчик не получает никакого сенсорного сигнала.Эта функция может быть достигнута (время выхода датчика и время блокировки) интервал между работой, может быть применен к продуктам интервала обнаружения; В то же время эта функция может подавлять различные нарушения нагрузки в процессе переключения. 5. Широкий диапазон рабочего напряжения: напряжение по умолчанию от 5 В до 20 В постоянного тока 6. Потребляемая мощность: тихий ток 65, особенно подходит для устройств с питанием от батареи. 7. Выход сигнала высокого уровня: может быть легко соединен с контуром. 1: источник питания2: высокая и низкая выходная мощность3 отрицательные мощностиH: повторяемые триггерыL: не воспроизводимые триггерыКомпакт-диски: Управление фотографиямиИнструкции по использованию:1. Индукционный модуль включается в течение примерно одной минуты после инициализации, этот модуль может выводить интервал в течение 0-3 времени, одна минута после входа в режим ожидания.2. прямых солнечных лучей следует избегать, насколько это возможно, источников помех, таких как освещение близкого расстояния поверхности модуля объектива, чтобы не вводить помехи сигналы неисправности; используя окружающую среду, насколько это возможно, чтобы избежать движения ветра, ветер вызовет помехи сенсору.3. индукционный модуль используется двойной зонд юаня, зонд окна для прямоугольной, двойной юаней (a, Yuan b Yuan) расположен в более длинном направлении концов, dang человек слева направо или справа налево ходил Ши, инфракрасный спектр достигает двойных юаней времени, и расстояние имеет низкую ценность, Низкое значение более большое, индукция более чувствительная, dang человека от положительного к зонду или от Шанг до Xia или от Xia до выше, чтобы ходить Ши, двойное Обнаружение юаней не влияет на дальность изменения инфракрасного спектра, отсутствие плохого значения, поэтому индукция не чувствительна или не работает; Поэтому, когда датчик установлен, следует проверить двойные направления и направления деятельности человека до параллели, насколько это возможно, убедитесь, что пропуски человека имеют двойную индукцию зондами.Для увеличения угла срабатывания в этом модуле Используются Круглые линзы, а также датчики со всех сторон, но в обоих направлениях вверх и вниз левая и правая стороны по-прежнему имеют сильный индукционный диапазон, чувствительность, все еще должна быть установлена по возможности в соответствии с вышеуказанными требованиями.

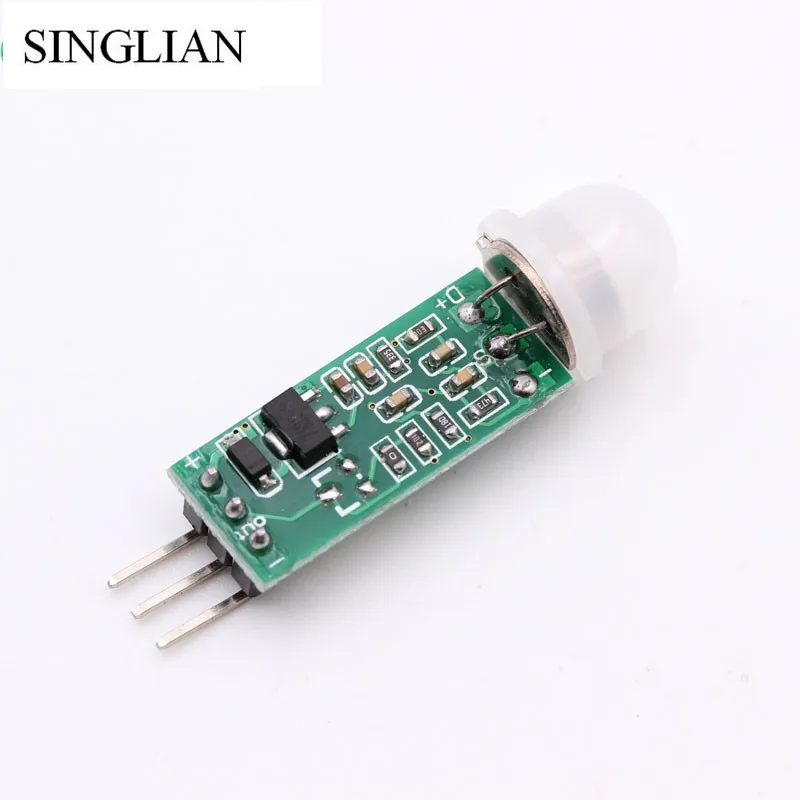

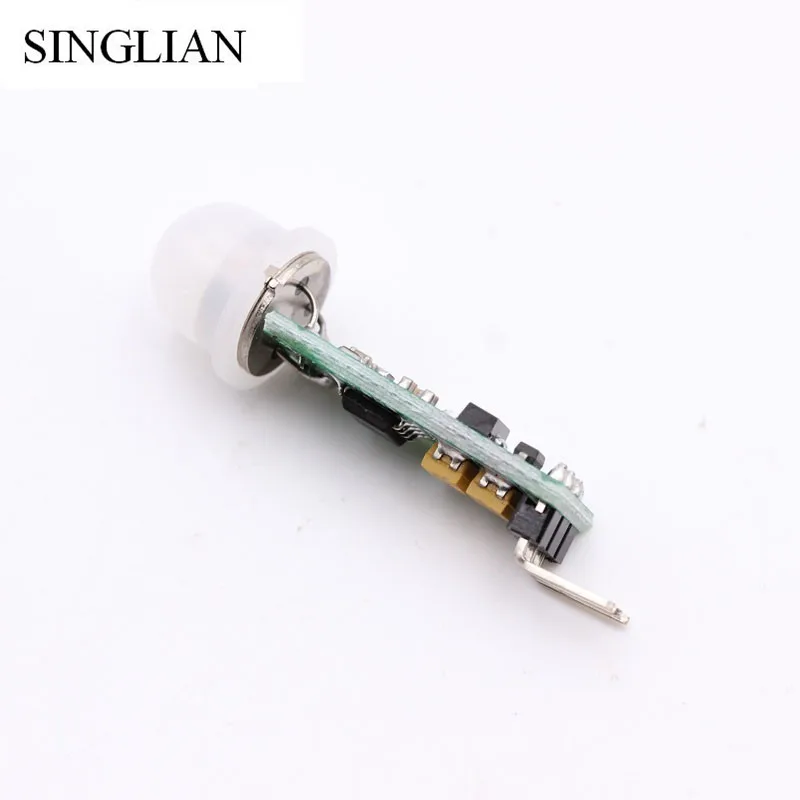

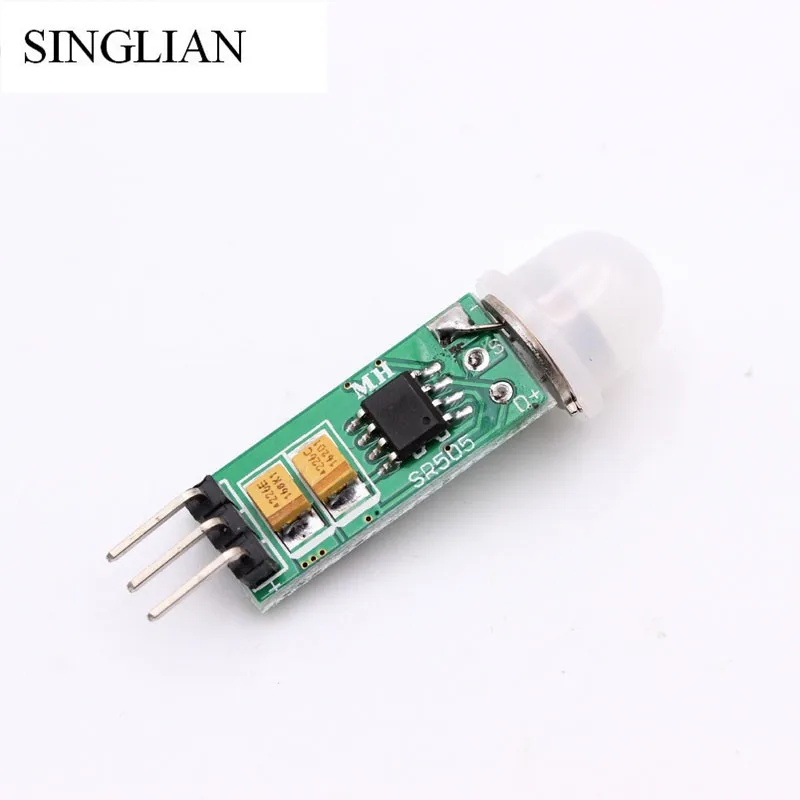

HC-SR505



HC-SR505 модуль обнаружения малого тела основан на инфракрасной технологии, продуктах автоматического управления, высокой чувствительности, высокой надежности, сверхмаленьком, сверхнизковольтном режиме работы. Широко используется в различных автоматических измерениях электрического оборудования, особенно продуктов автоматического управления на батарейках.       Технические параметры:     Диапазон рабочего напряжения: DC4.5-20V

Статический ток: <60uA

Уровень выхода: высокий 3,3 В/Низкий 0 В

Триггер: повторяющийся триггер (по умолчанию)

Время задержки: по умолчанию 8 S +-30% (может быть настроен на несколько десятых-десятки минут)

Размеры печатной платы: 10*23 мм

Угол индукции: <100 градусов угол конуса

Индукционное расстояние: 3 метра

Рабочая температура:-20-+ 80 градусов

Размеры сенсорного объектива: диаметр: 10 мм (по умолчанию)     Особенности:
Автоматическая индукция: чтобы войти в диапазон чувствительности на выходе высока, люди оставляют диапазон датчика автоматически задерживать от высокой, выходной низкий. Очень маленький размер.

Воспроизводимый триггер: выход датчика высокий, период задержки, если есть активность человека в его чувствительном диапазоне, выход будет оставаться высоким до тех пор, пока люди не уйдут после высокой переменной задержки (автоматически Расширенный модуль датчика обнаруживает тело человека после каждой активности период задержки, И последний раз событие является отправной точкой времени задержки).

Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию DC4.5V-20V.

Микропитание: ток quiescent <50 Микроампер, особенно для продуктов с автоматическим управлением на батарейках.

Выход высокого сигнала: Легкая стыковка и все виды цепей.

Применение:

Индукционные лампы для тела

Игрушки с датчиками тела

Продукты безопасности

Промышленная автоматизация и контроль

Автоматическое определение электрического оборудования

Автоматическое управление на батарейках

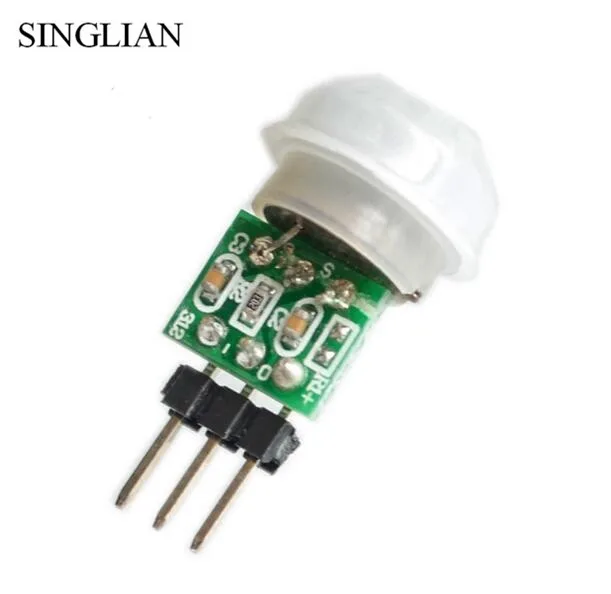

пассивный инфракрасный мини-датчик



Особенности продукта: 1. Низкое энергопотребление, малый размер, легко установить 2. Внутреннее использование обработки цифрового сигнала, мощное помехи 3. Высокая чувствительность, надежность и может широко использоваться в цепи автоматического зондирования 4. повторяющийся режим запуска: То есть, после того, как индукционный выход высок, в период задержки, если тело в своем индукционном диапазоне деятельности, выход будет оставаться высоким до тех пор, пока задержка после того, как человек станет низким уровнем. (Т. Е. Модуль зондирования автоматически определяет период задержки после каждой активности человеческого организма и принимает последнее активное время в качестве исходной точки для времени задержки).   Технические параметры: Рабочее напряжение: 2,7-12 В постоянного тока; Статическая Потребляемая мощность: <0.1ма; Время задержки: 2 секунды; Время блокировки: 2 секунды; Режим запуска: воспроизводимый; Диапазон срабатывания: ≤ 100 градусов угол конуса, 3-5 метров; (в зависимости от конкретного объектива) Рабочая температура:-20-+ 60 ° Размеры печатной платы: 10 мм * 8 мм Объектив модуля: маленький объектив
