Портативный SmartGen HAT520 абп контроллер для генератора позволяет для высокоточный, напряжения измерительный инструмент

Мощный микропроцессор, содержащиеся в HAT520 абп контроллер позволяет для высокоточный, напряжения (2-полосная 3-фазный/одиночной фазы) измерение на входе и сделать точные решения на скачки напряжения (потери мощности, более/под напряжением, более/менее частота, Потеря фазы, фазовая последовательность неправильная) и Управление ATS для переноса после истечения срока задержки. Этот контроллер подходит для любых поломок. Когда 1 # является аномальным, контроллер отправит сигнал для запуска генератора после того, как «1 # Аномальная задержка» истекает. Функция «Три пульта дистанционного управления» (дистанционное управление, Дистанционное измерение и Удаленная связь) может быть выполнена с помощью порта связи.

Производительность и характеристики

HAT520 абп контроллер может контролировать 2-полосная 3-фазный 4-провод напряжения, 2-фазный 3-жильный и однофазный 2 провода Напряжение (2 способ сети, или 1 способ питания и 1 способ генератора) и Управление ATS для передачи. Его производительность и характеристики показаны ниже

1. измерение и отображение 2-полосная 3 фазы Напряжение и частоты следующим образом:

2. перенапряжение/понижение напряжения, Потеря фазы, неправильная фаза, функция защиты частоты. По умолчанию, неправильная защита фаз и защита от перегрева/понижения частоты отключены; однако, пользователи могут установить функцию защиты по мере необходимости.

3. параметры могут быть установлены через программное обеспечение ПК с помощью модуля SG72 (USB to LINK) или другого модуля конверса.

4. нормальная задержка напряжения 1 # или 2 # может быть установлена в (0 ~ 60) секундах и Задержка запуска генератора может быть установлена в (0 ~ 3600) секундах.

5. Аномальная задержка напряжения 1 # или 2 # может быть установлена в (0 ~ 60) секундах и задержка остановки генератора может быть установлена в (0 ~ 3600) секундах.

6. ldquo1 # power priorityrdquo, ldquoAuto/Manualrdquo, ldquoNo priorityrdquo и ldquo2 # power priorityrdquo можно установить с помощью передней панели контроллера.

7. выходной сигнал может быть установлен как на интервалах, так и на непрерывном выходе.

8. Применяется для 2 изолированных нейтральных линий.

9. Автоматический/ручной режим. В ручном режиме передача ATS может быть осуществлена с помощью кнопочной кнопки.

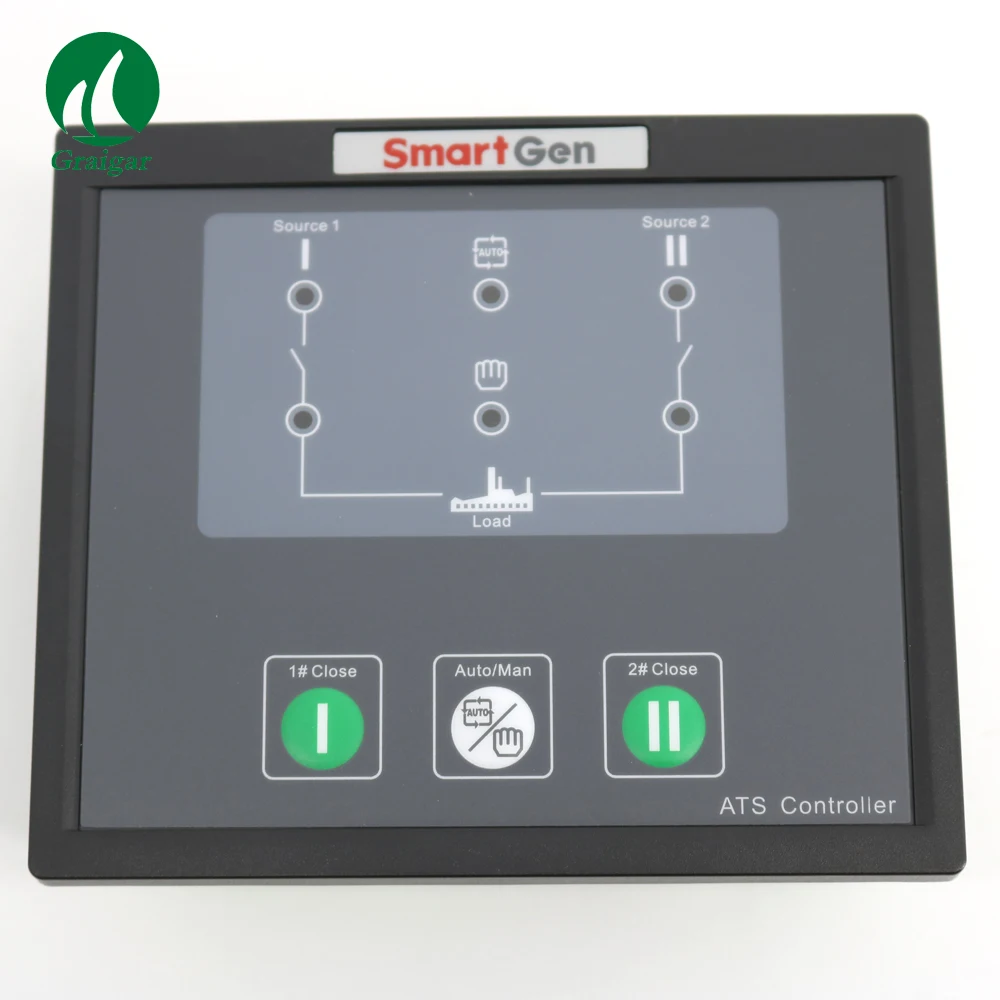

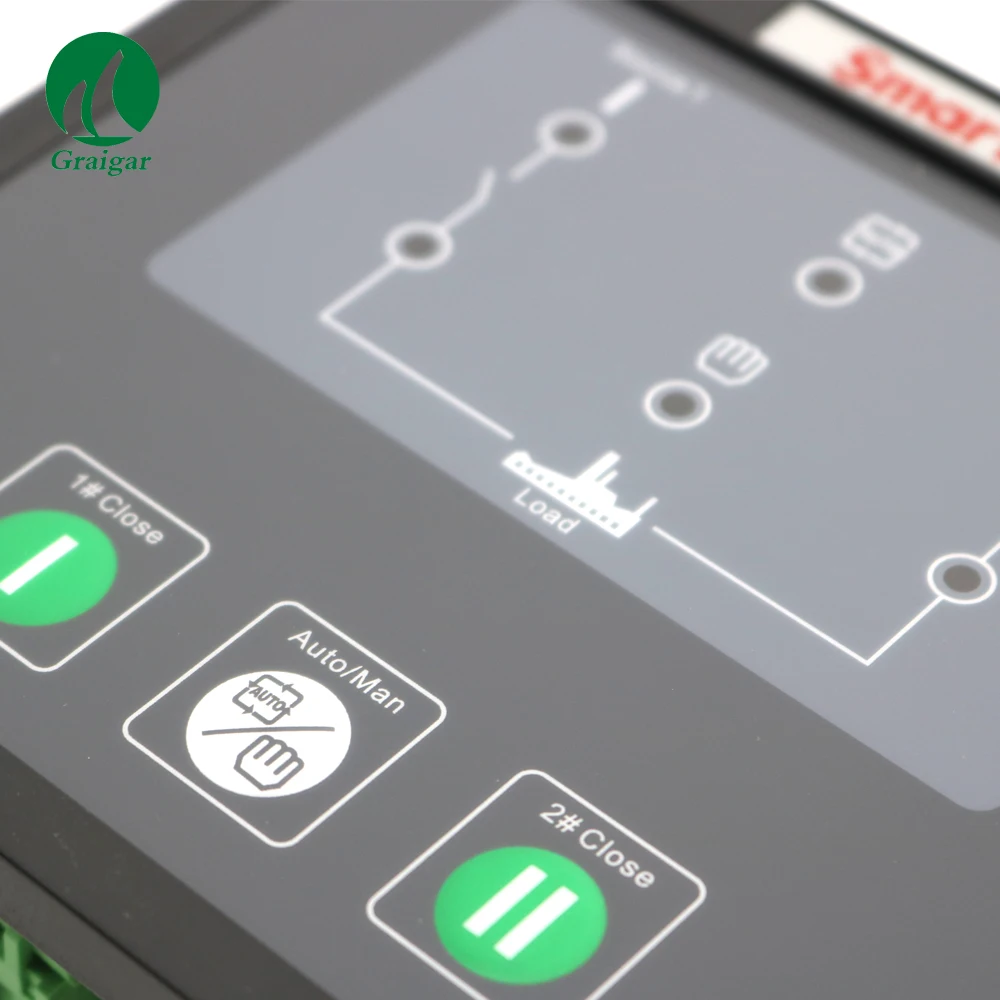

10. светодиоды, смонтированные на передней панели, могут четко показать статус работы ATS.

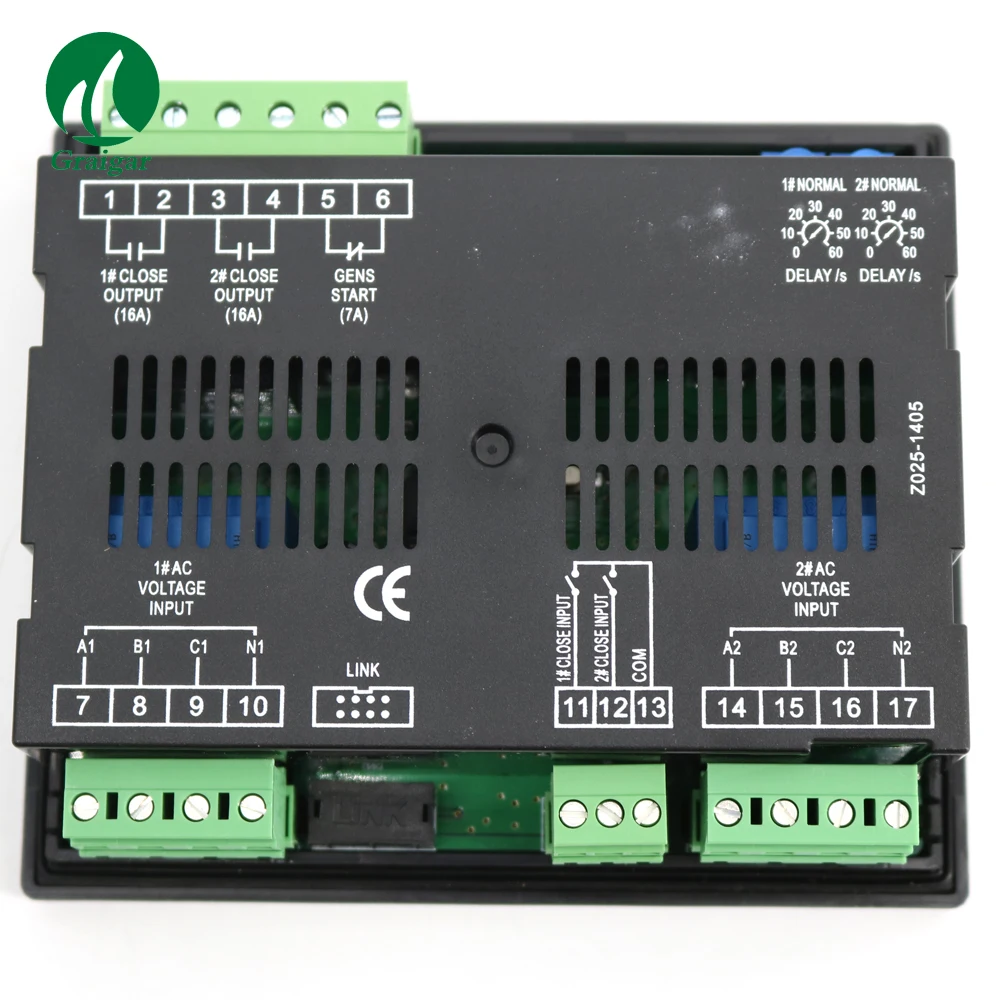

11. выходная емкость контактора 1 # и 2 # реле передачи питания (1 # CLOSE, 2 # CLOSE) 16А AC250V, бесвольный контакт, может быть непосредственно использован в движении переключателя для передачи.

12. Также имеется контактор переменного тока мощностью генераторная установка пусковое реле (GENS start) является 7A AC250V/7A DC28V, Вольт-free N/C контакт.

13. подходит для различных систем переменного тока (3 фазы 4 провода, 2-фазный 3-проводов и однофазный 2 провода).

14. контроллер имеет сильную способность анти-электромагнитных помех, может использоваться при сложных электромагнитных помех.

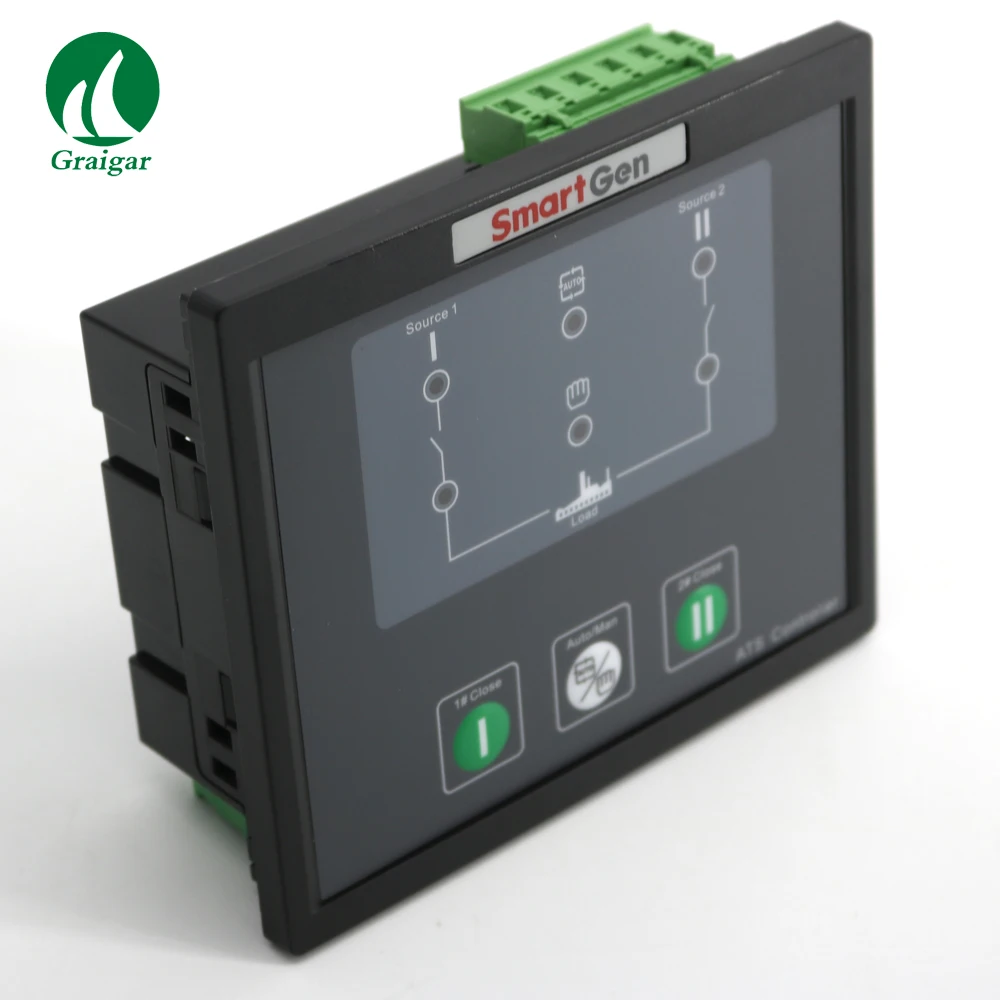

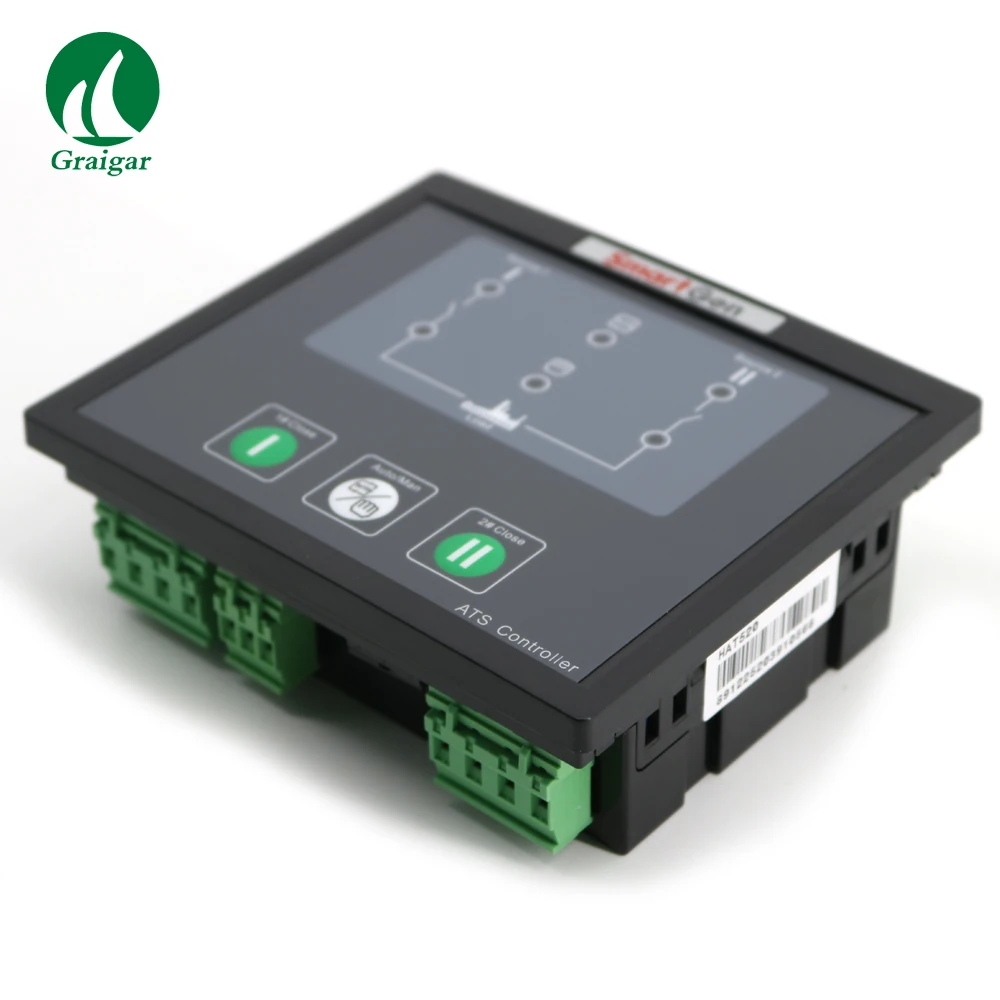

15. Модульная конструкция, самогасящий пластиковый корпус ABS, подключаемый терминал, встроенный монтаж, компактная структура с легкой установкой.

Спецификация

Детали

Содержание

Операционной Напряжение

AC170V ~ 277 V во время питания переменного тока L1N1/L2N2 поставок.

Мощность потребления

<2 Вт (режим ожидания: <1 Вт)

AC Напряжение Вход

3P4W (ph-N)

1P2W (ph-N)

2P3W (ph-N)

AC170V ~ AC277V (ph-N)

AC170V ~ AC277V (ph-N)

AC170V ~ AC277V (ph-N)

Номинальная частота

50/60Hz

1 # близкий релейный выход

16A AC250V Вольт Бесплатная выход

2 # близкий релейный выход

16A AC250V Вольт Бесплатная выход

Gen пусковое реле

7A AC250V Вольт Бесплатная выход

1 # Вход

COM подключение является активным.

2 # Вход

COM подключение является активным.

Связь

Интерфейс связи, протокол Modbus

Размеры изделия

139 мм x 120 мм x 48 мм

Панель с резным узором

130 мм x 111 мм

Рабочие условия

Температура: (-25 ~ + 70) degC; Влажность: (20 ~ 93) % RH

Условия хранения

Температура: (-25 ~ + 70) degC

Уровень защиты

IP55 прокладка

Прочность изоляции

ПрименениеAC2.2kVСтабилизатор напряженияМежду высоковольтным терминалом и низковольтным терминалом;

Ток утечки не более 3 мА в течение 1 мин.

Вес

0,49 кг
