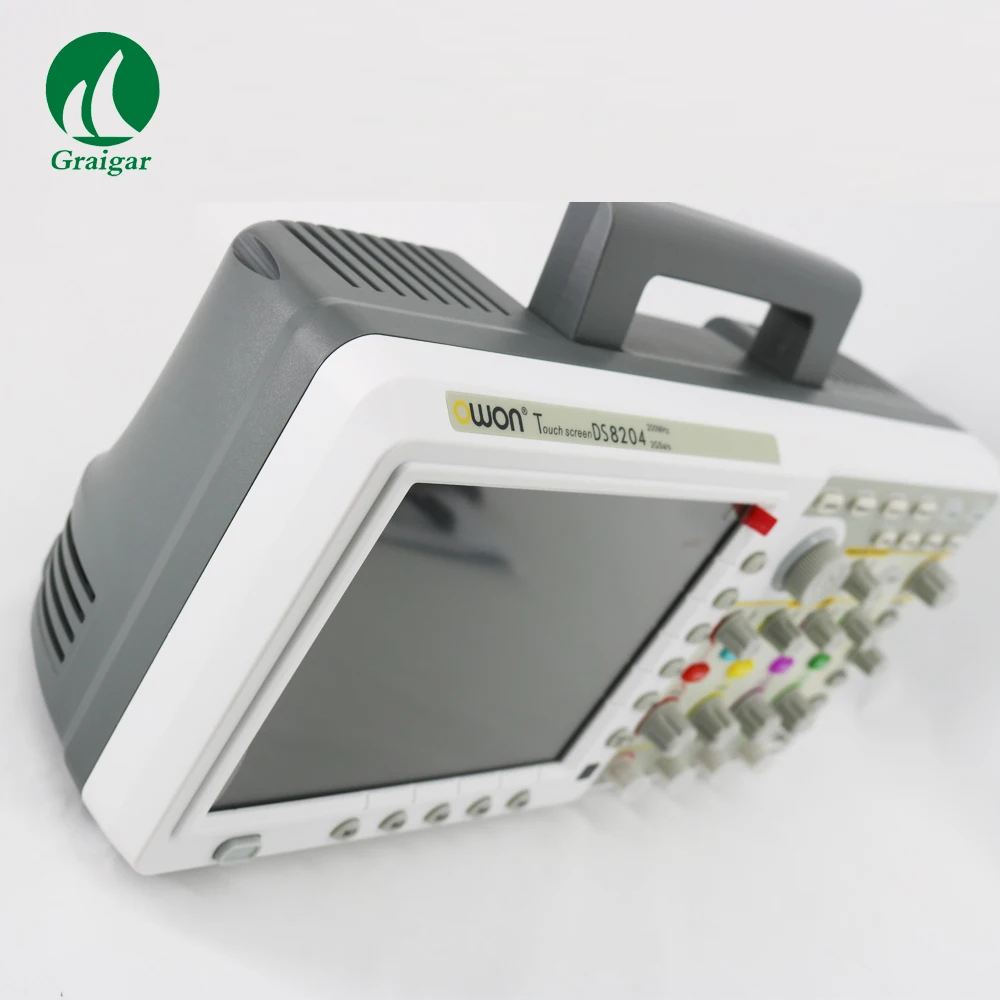

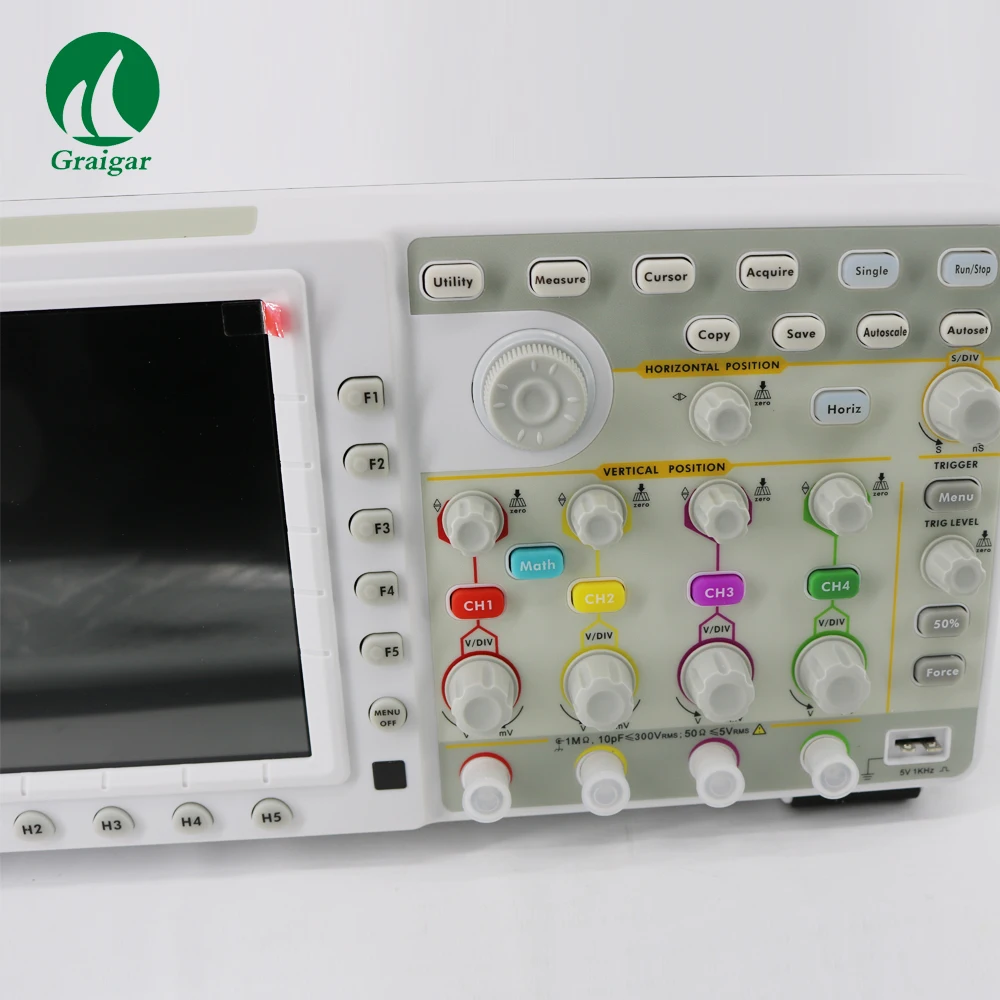

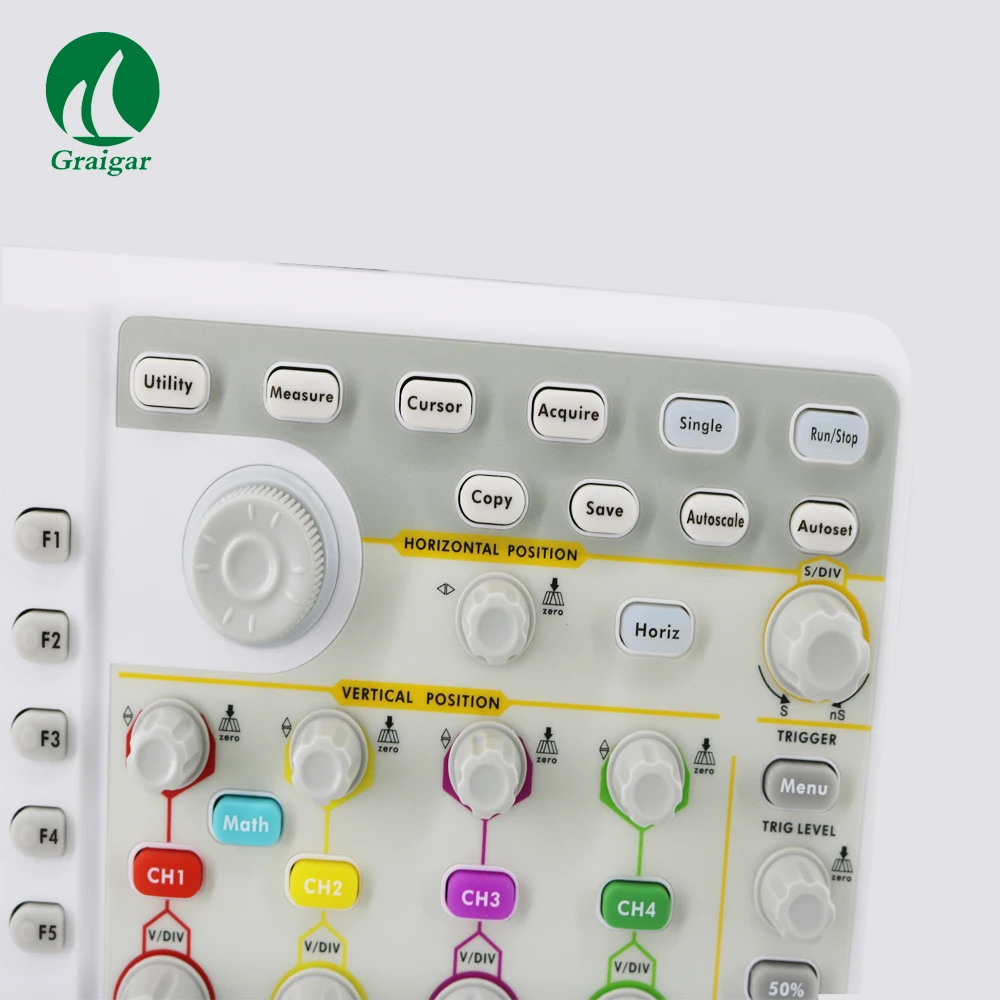

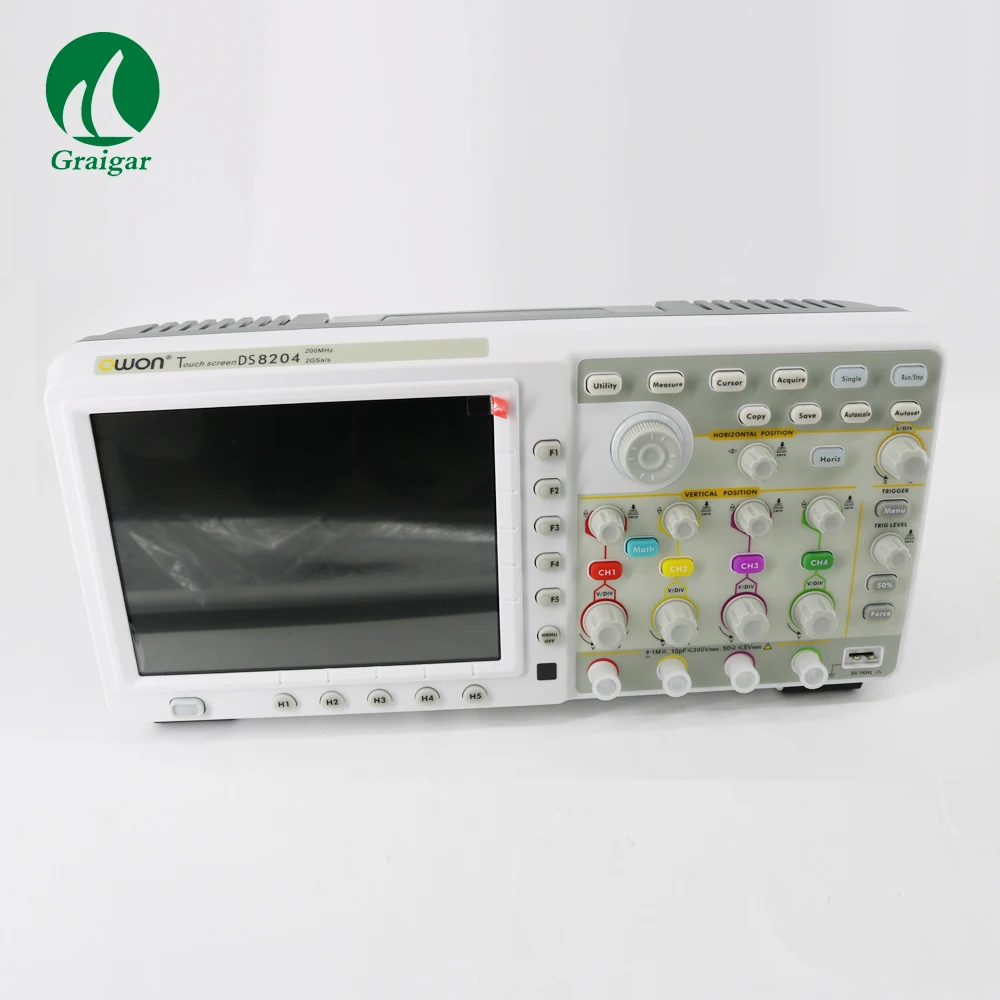

Новый 4 Каналы цифровой осциллограф TDS8204 200 МГц полоса пропускания 2GS/s в реальном времени GSM Частота дискретизации

Модель

TDS7074

TDS7104

TDS8104

TDS8204

Пропускная способность

70 МГц

100 МГц

200 МГц

Канал

4

Частота дискретизации

1GS/s

2GS/s

Скорость захвата сигнала

50000 осциллограмм/s

Дисплей

Цветной сенсорный ЖК-экран 8 дюймов

Запись Длина

7,6 м

Горизонтальные весы (s/div)

2ns/div - 100s/div, шаг за 1 - 2 - 5

Вертикальное разрешение (A/D)

Разрешение 8 бит (4 канала одновременно)

Вертикальной чувствительностью

2 мВ/деление-10V/div (при вводе)

Триггер Тип

Края, импульсы, видео, наклон

Режим запуска

Автоматический, нормальный, одиночный

Сигналов математика

+, -, ×, ÷, FFT

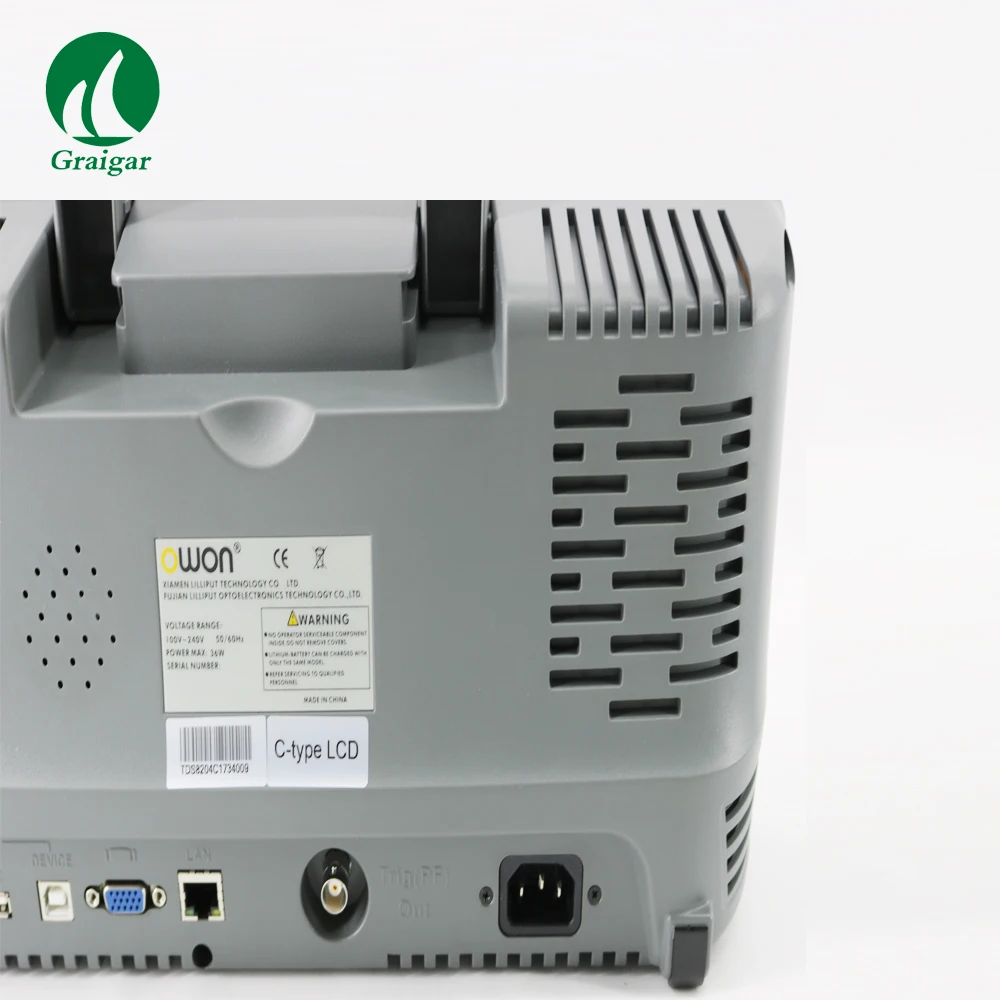

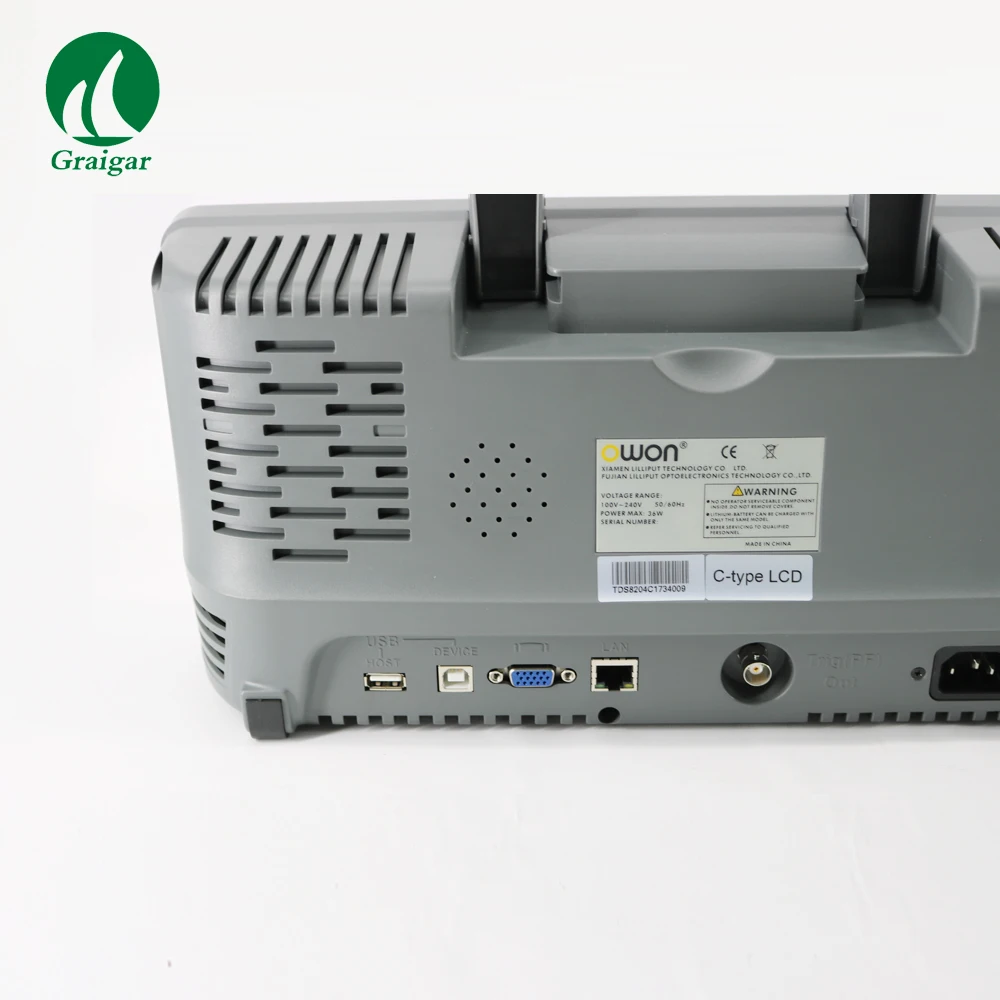

Связь Порты и разъёмы

Usb-хост, usb-устройство, VGA, LAN, AUX

Размеры (W×H×D)

380 × 180 × 115 (мм)

Вес (без посылка)

1,5 кг

Основные Особенности

-Максимальная полоса пропускания 200 МГц, до 2GS/s, частота дискретизации в реальном времени
-7,6 м длина записи
-50000 осциллограмм/s скорость захвата сигнала
-Масштабирование формы волны (Горизонтальное/Вертикальное), экономия
-Точки FFT (длина и разрешение, переменные)
-Расширение нескольких окон
-Голосовое оповещение, удобное для использования
-8 дюймов 800x600 пикселей высокой четкости ЖК-дисплей
-Интерфейс связи: USB, VGA, LAN

Применение

Электронная схема отладки цепи тестирования
Разработка, производство, образование и обучение
Обслуживание и тестирование автомобилей
