WAVGAT беспроводной Bluetooth MP3 аудио приемник плата BLT 4 2 mp3 декодер не допускающий

WAVGAT беспроводной Bluetooth MP3 аудио приемник плата BLT 4 2 mp3 декодер не допускающий

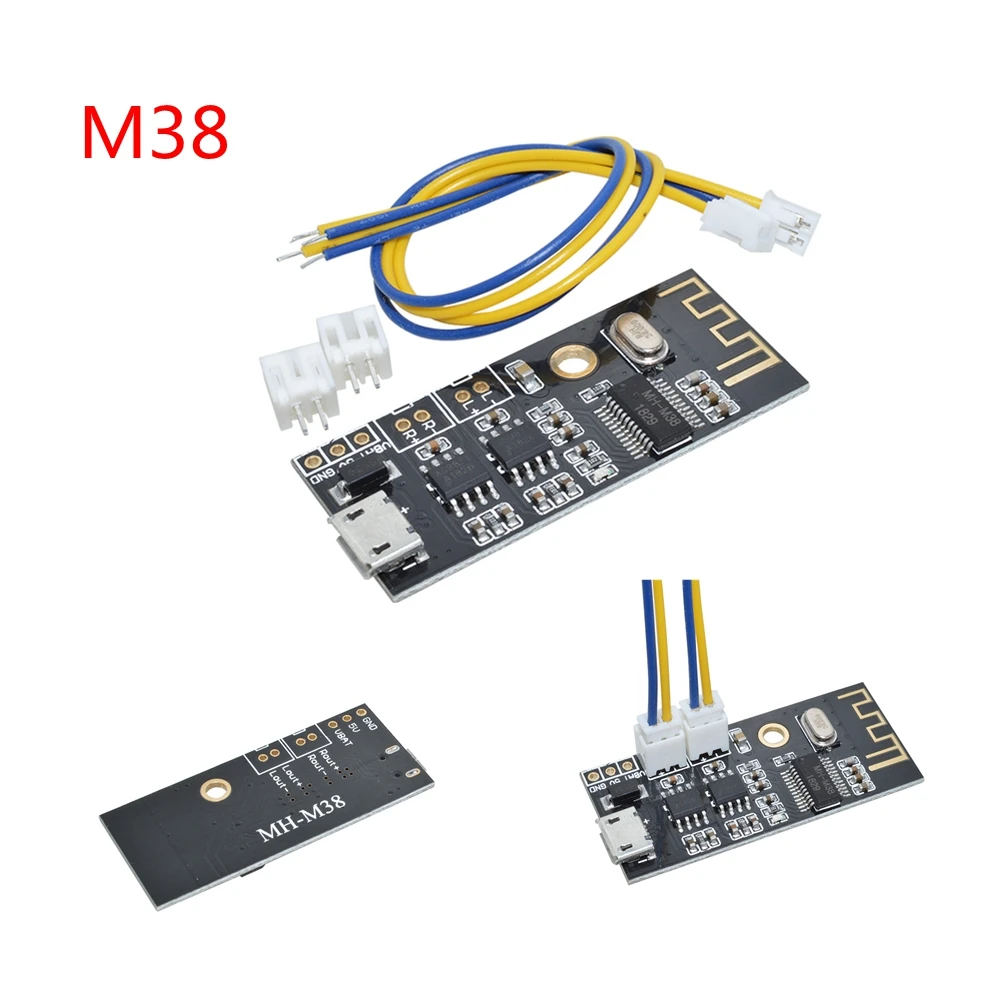

Широко используется в различные Bluetooth аудио-приемник, различные аудио DIY модификации.

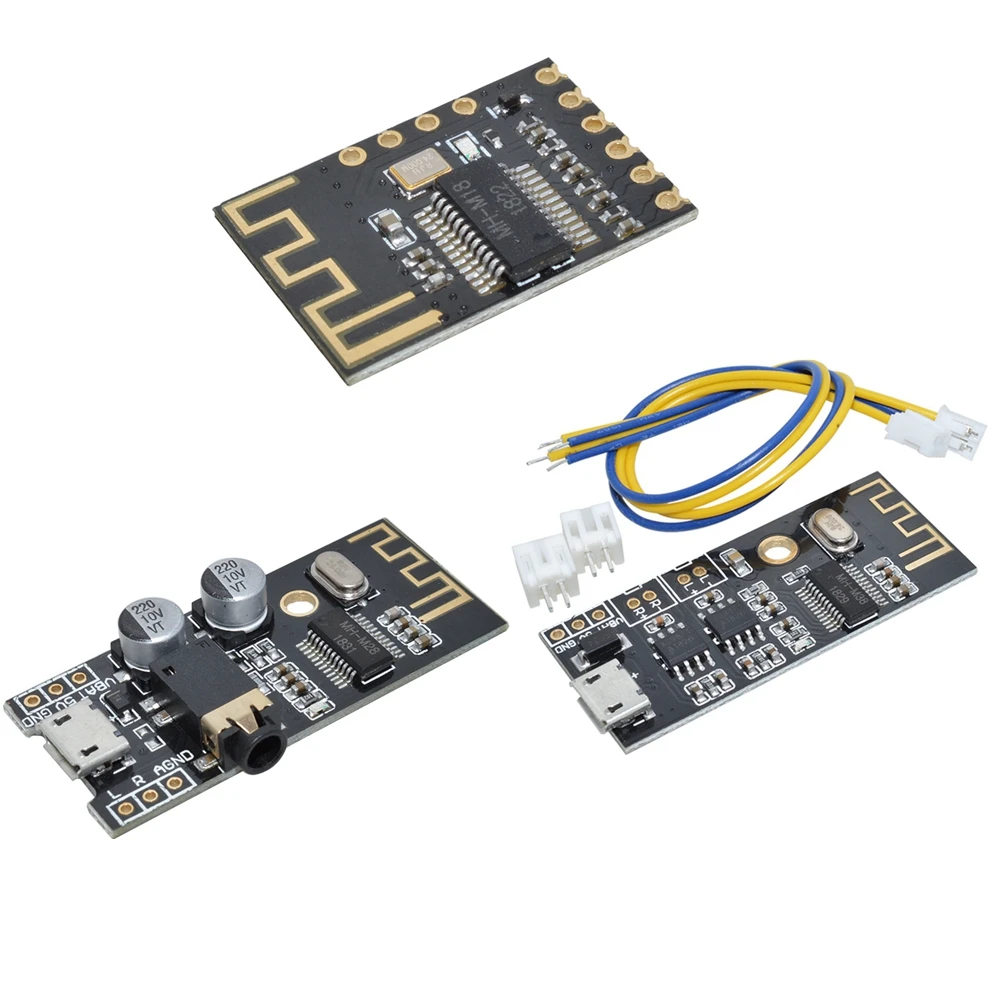

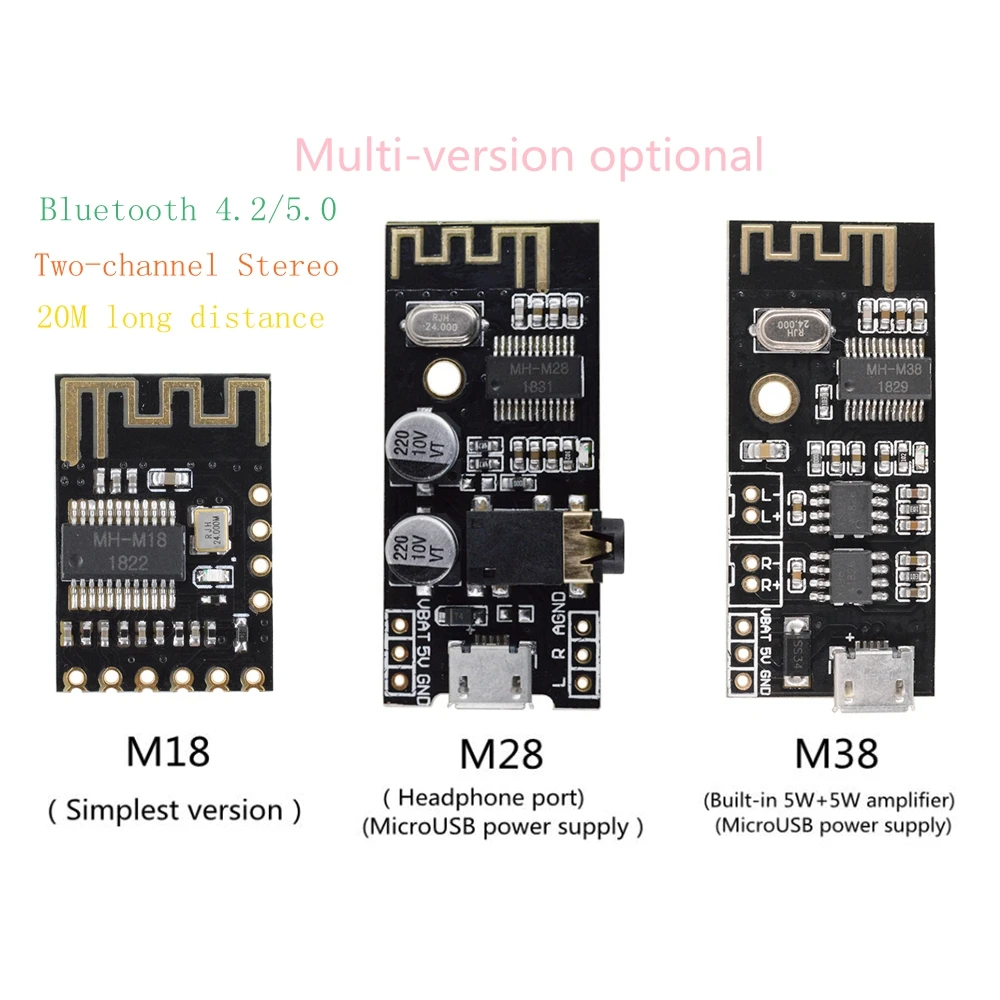

Для ваших различных нужд, мы предлагаем 3 версии для вас на выбор:

1. Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, поддержка декодирования без потерь WAV/WMA/FLAC/APE/MP3, стерео двухканальный выход.

2. После того, как модуль включен, мобильный телефон ищет имя Bluetooth MH-M18/MH-M28/MH-M38, и может воспроизводить музыку после подключения Bluetooth.

3, модуль синий индикатор светильник:

Когда Bluetooth не подключен, светодиодный светильник быстро мигает;

Когда соединение Bluetooth включено, светильник индикатора всегда включен;

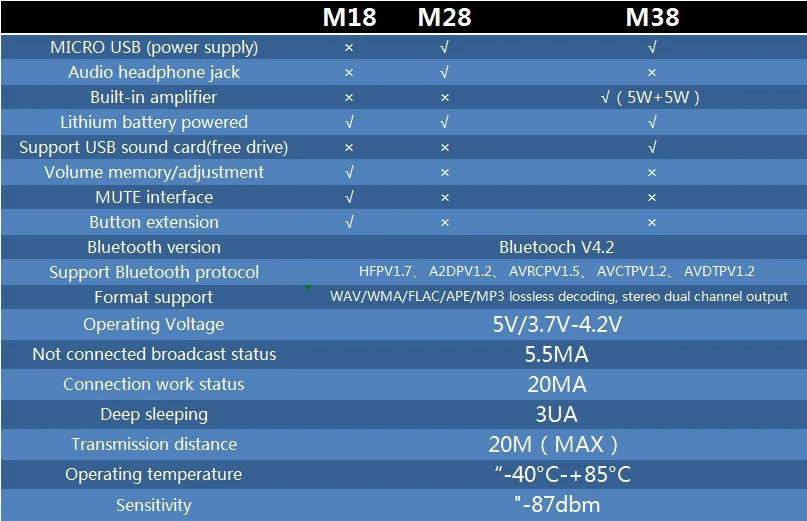

Ниже приведено ознакомление с каждой версией:

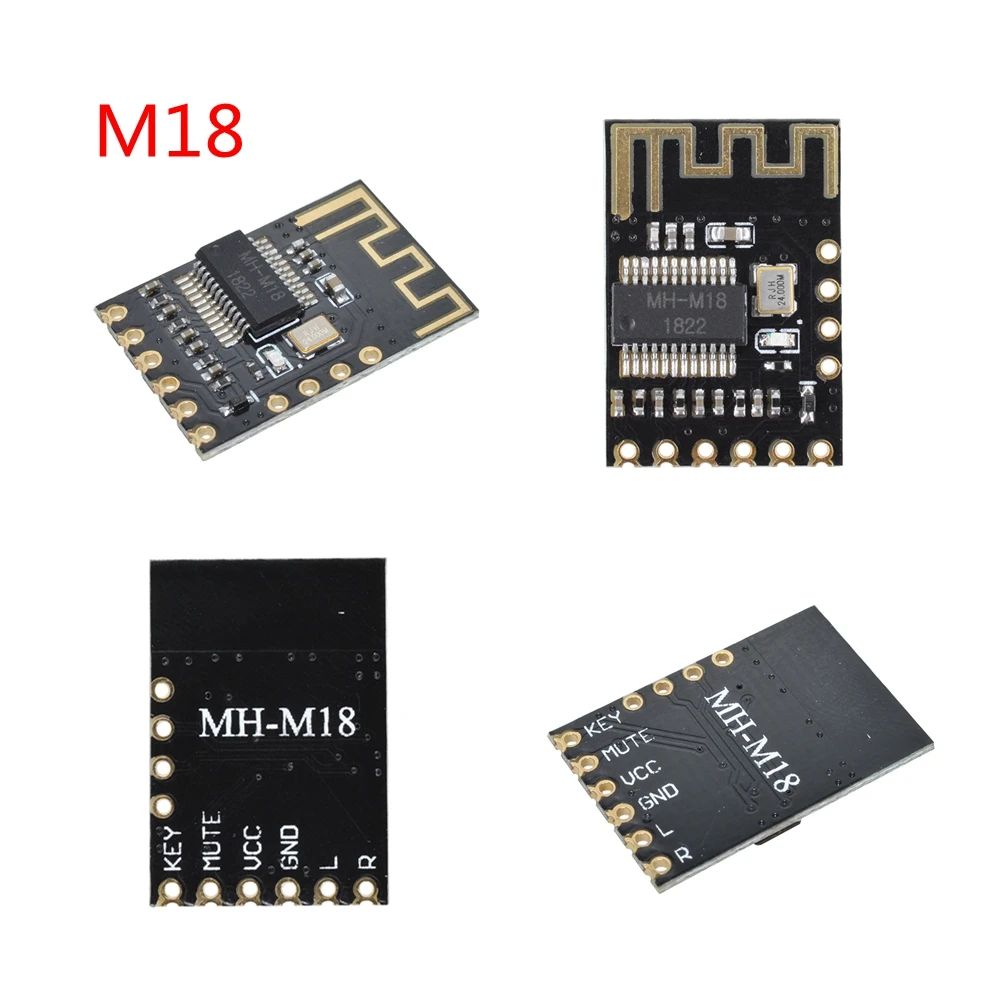

MH-M18:

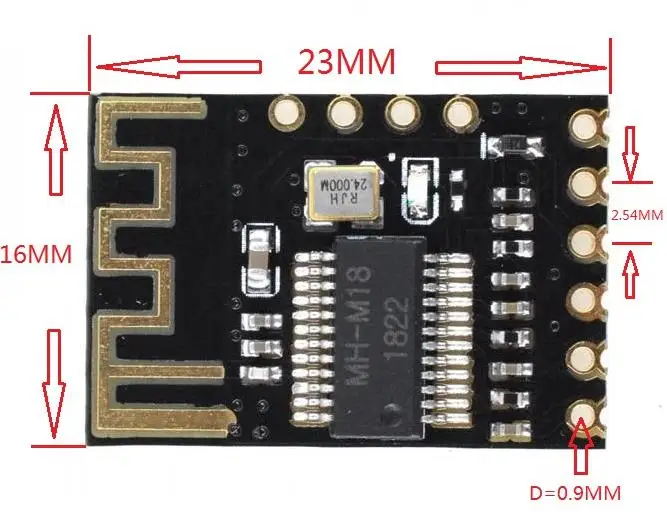

Размер печатной платы: 23*16*2,5 мм (длина, ширина, высота)

Высота штифта: 2,54 мм (может быть прикреплен прямо или запаянных)

1. Интерфейс принимает процесс полуотверстия, что удобно для клиентов, чтобы непосредственно прикрепить или припаять к плате.

2,1. Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, поддержка декодирования без потерь WAV/WMA/FLAC/APE/MP3, стереозвук, двухканальный выход.

PIN Нет

Функция

Описание продукта:

-1 шт.

Ключ

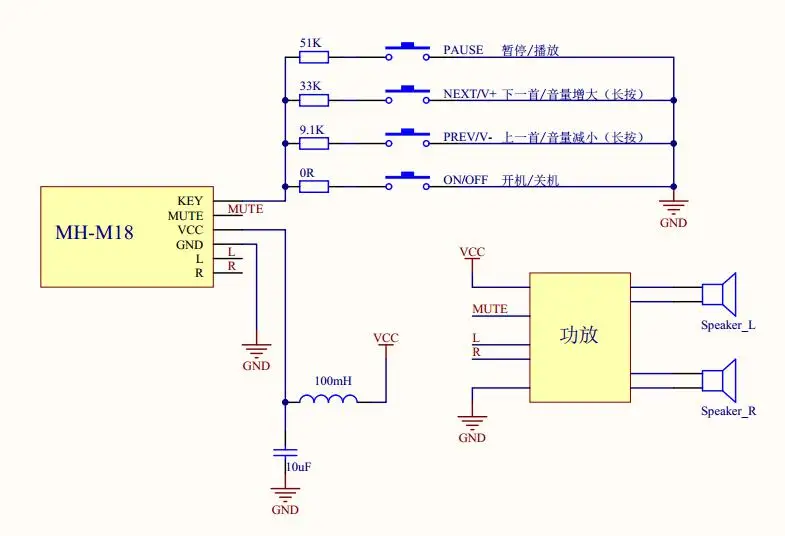

Терминал управления кнопками (4 функции кнопок, дополнительные резисторы, такие как схема проводки)

2

Отключения звука

Немой терминал контроля (высокий уровень выхода 3,3 В тех случаях, когда с помощью функции защитного отключения, выход низкий уровень во время воспроизведения)

3

VCC

Положительный источника питания 5 вольт постоянного тока (литиевая батарея 3,7 V источника питания требуется защита от короткого замыкания диод)

4

GND

GND

5

L

Левый канал

6

R

Правый канал

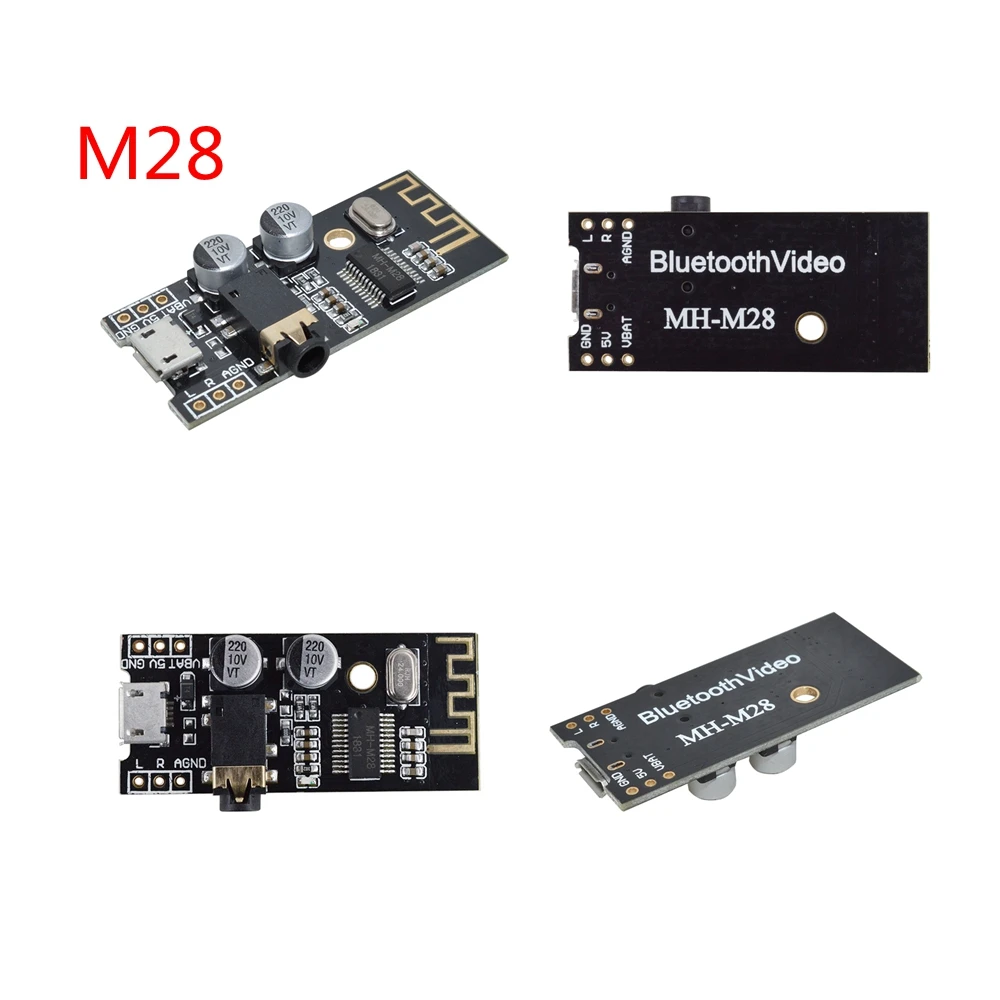

MH-M28:

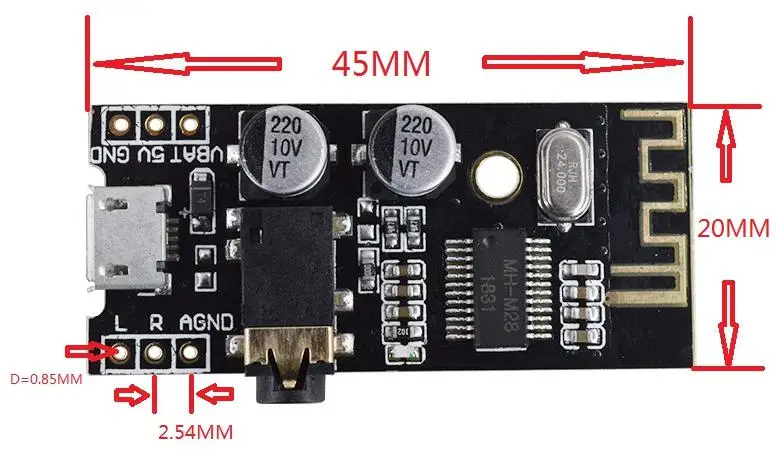

PIN-код

Описание продукта:

-1 шт.

5V

5V

2

GND

GND

3

VBAT

Литиевая батарея 3,7 V мощность supply3.7V-4,2 V

4

L

Левый канал

5

R

Правый канал

6

AGND

Аудио GND

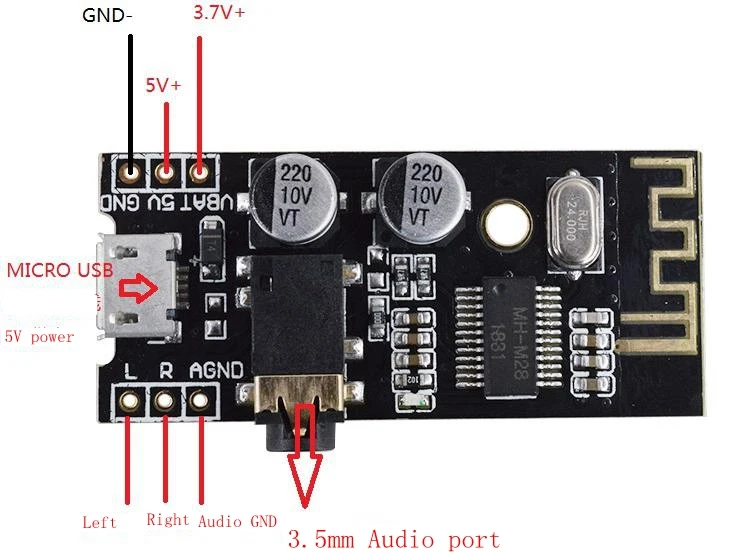

1. Источника питания: вы можете напрямую использовать MICRO usb-кабель для Android 5V для прямого источника питания, или вы можете также подключить его к системе 5V источника питания или 3,7 V литиевая батарея (как показано на рисунке ниже). Обратите внимание на то, что на 5V и 3,7 V источника питания интерфейсов отличаются друг от друга. Wi-Fi 5V напряжение соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.

2. Аудио выход: наушник может быть непосредственно подключенный к 3,5 мм аудио интерфейс, или его можно подключать к аудиовходу платы усилителя мощности (интерфейс L/R/AGND может быть подключен напрямую, как показано на рисунке).

PIN-код

Описание продукта:

-1 шт.

5V

5V

2

GND

GND

3

VBAT

Литиевая батарея 3,7 V мощность supply3.7V-4,2 V

4

L

Левый канал

5

R

Правый канал

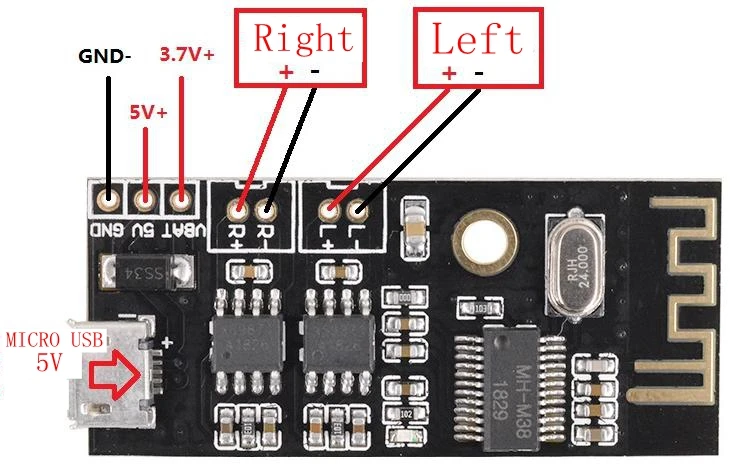

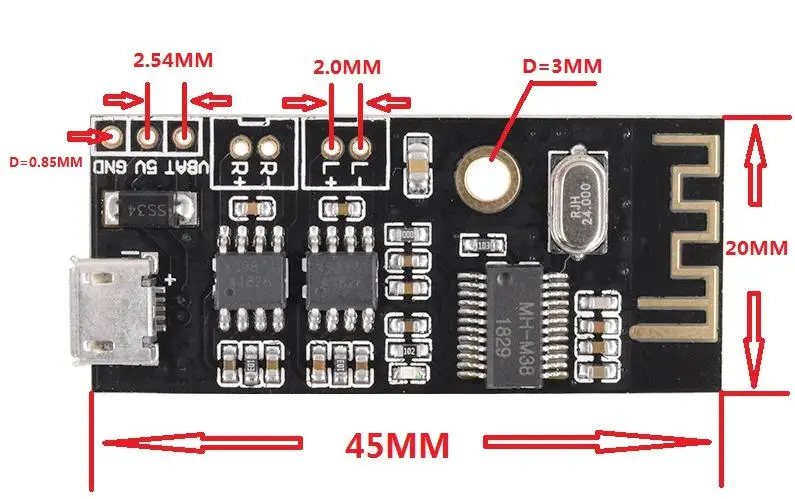

1. Источника питания: вы можете напрямую использовать MICRO usb-кабель для Android 5V для прямого источника питания, или вы можете также подключить его к системе 5V источника питания или 3,7 V литиевая батарея (как показано на рисунке ниже). Обратите внимание на то, что на 5V и 3,7 V источника питания интерфейсов отличаются друг от друга. Wi-Fi 5V напряжение соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.

Максимальный рабочий ток-5 в 2 А. Для лучшего качества звука рекомендуется использовать Регулируемый блок питания 5 в 2 А.

2. Поддержка звуковой карты USB, бесплатный привод (plug and play). Подключите модуль к компьютеру с помощью usb-кабеля, и компьютер может воспроизвести музыку через выход усилителя модуля.

Аудиовыход: левый и правый стереозвук, который может быть подключен к 2-8 Ом, 3-5 Вт и 4 динамикам Евро 5 Вт.

3. Этот продукт имеет свою двойную цепь усилителя мощности 5 Вт и не должен быть подключен к другому усилителю! Выходы двух усилителей могут не быть подключены одновременно, или отрицательные полюсы могут быть соединены вместе, в противном случае чип усилителя мощности может быть поврежден.

'
