Постоянный ток 5 В 12 24 0 120 мин. бесконечная функция ВКЛ./ВЫКЛ. реле времени модуль

Постоянный ток 5 В 12 24 0 120 мин. бесконечная функция ВКЛ./ВЫКЛ. реле времени модуль

Специальное примечание:Пусковые кнопки не требуются, если вам нужно включить питание, начните наклоняться вместо нажатия кнопки. Затем закройте пусковую линию кнопки.

Описание продукта:

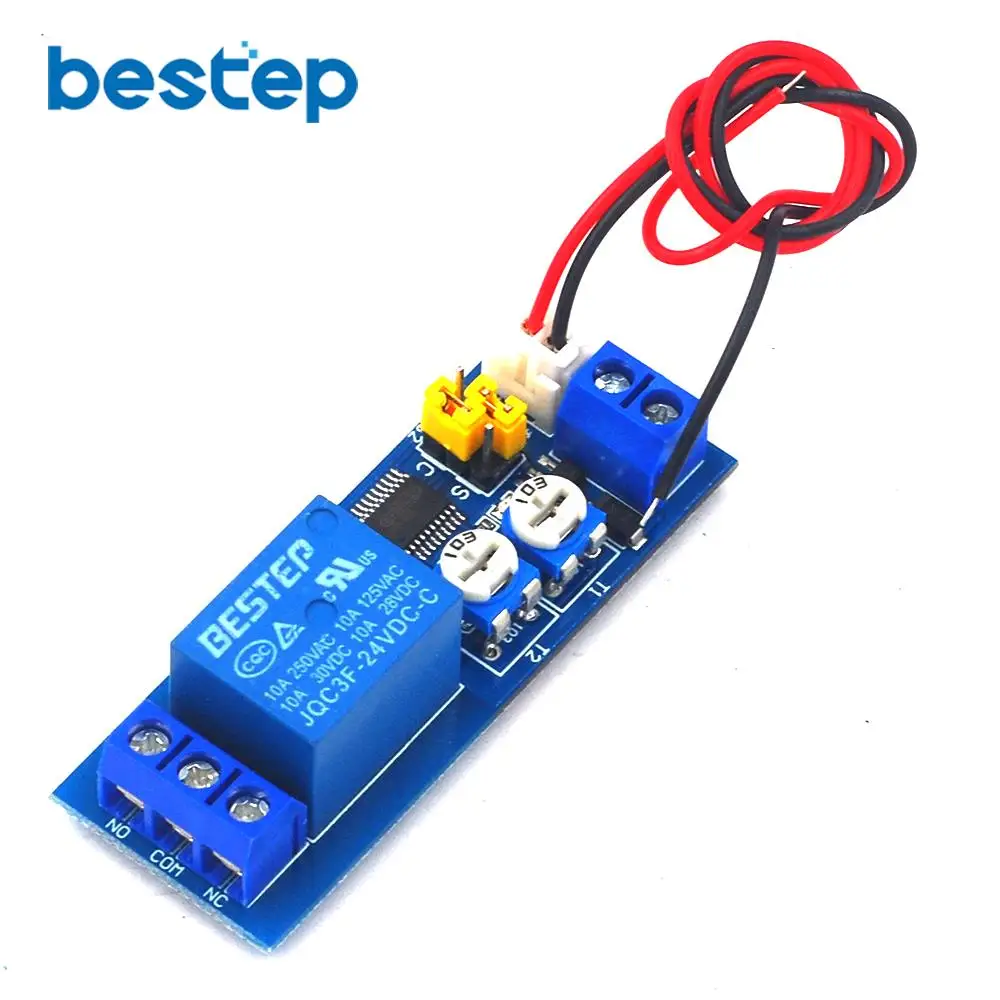

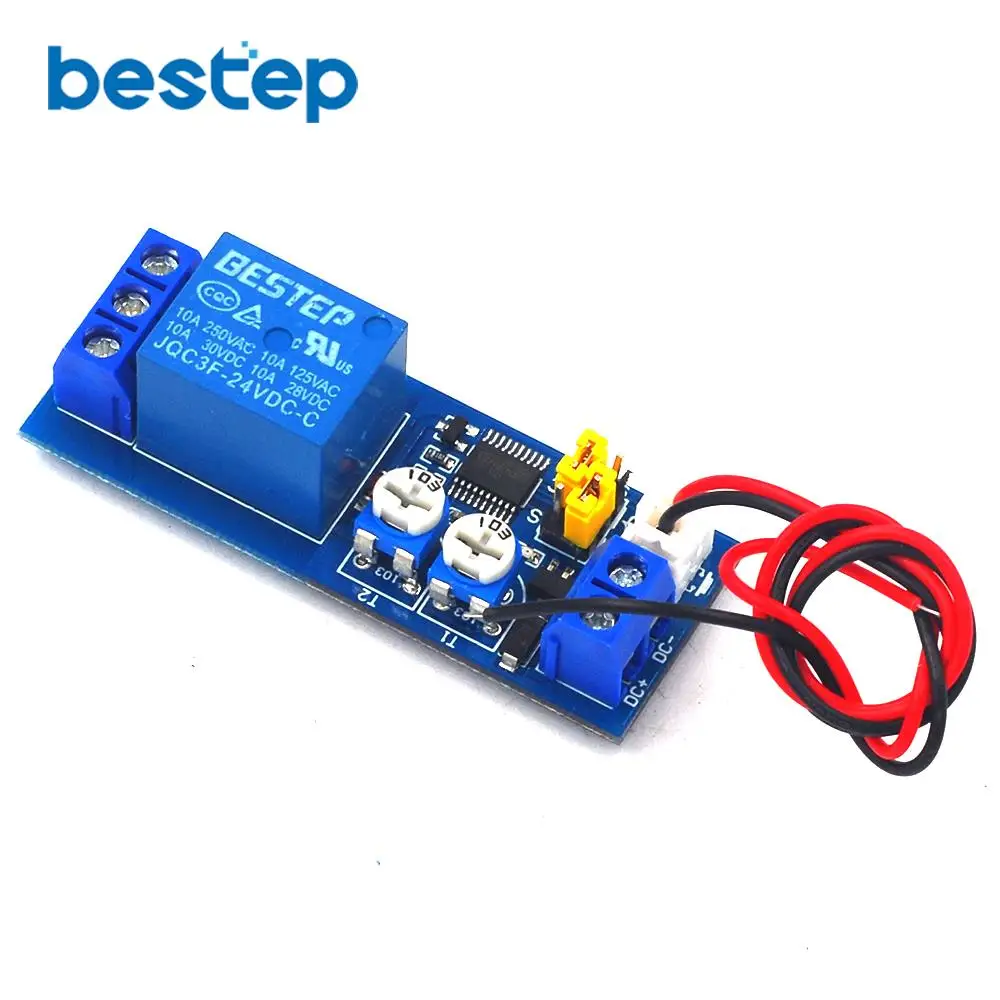

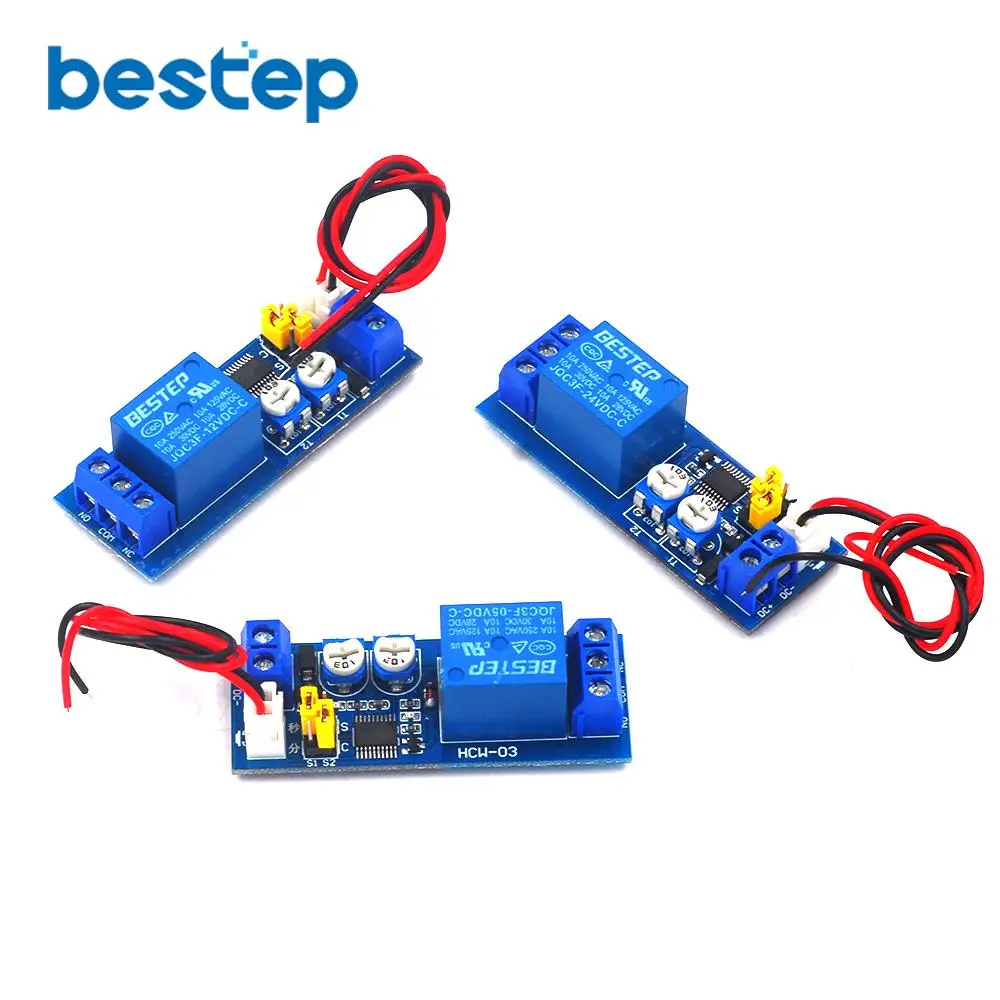

Этот модуль использует микрокомпьютер с одним чипом в качестве основного ядра управления с высокой точностью времени. Встроенная схема watchdog и специальный чип сброса MCU работают стабильно и надежно.
Одиночный режим:
1. Не работает после включения питания, реле включается после запуска и отключается после времени прибытия.
2. Во время задержки после включения реле, триггер снова и задержка будет прервана немедленно.
Циклическом режиме:
1. После включения питания он не будет работать. После запуска, реле будет включено и будет отключено после достижения времени T1. Включается после достижения времени T2. В этом цикле T1 и T2 устанавливаются двумя регулируемыми резисторами.
2. В процессе задержки работы, если он срабатывает снова, задержка будет прервана немедленно.
Типичное применение для справки:
1. Ограниченное по времени рабочее оборудование, например, автоматическое выключение после 5 минут запуска кнопки.
2. Машина повторяет тестовую цепь, например, тест, который заряжен в течение 1 минуты, а затем выключен в течение 1 минуты.
3. Аквариумный водяной насос периодически накачивает воду для перекачки кислорода.
4. Другое оборудование для контроля времени.
Производительность:
Джемпер OP1: 1 секунды до 100 секунд, регулировкой точности 0,1 во-вторых
Джемпер OP2: от 1 секунды до 15 минут, точность 1 секунды
Погрешность задержки не более 2% при различных температурах и влажности

Особенности:
1. Он принимает промышленный однокристальный микрокомпьютер для контроля времени с высокой точностью и стабильной производительностью.
2. Два регулируемых резистора используются для регулировки времени, и время включения и выключения может быть независимо отрегулировано.
3. Внешний контакт активирован, и время начинается с короткого замыкания с кнопкой самосброса. Также возможно короткое замыкание триггеров и начать отсчет при включении питания. Если он срабатывает снова во время операции, он будет немедленно отключен.
4. Диапазон времени делится на 0-100 секунд, 0-15 минут, 0-30 минут, 0-60 минут, 0-120 минут, 0-24 часа и другие характеристики.

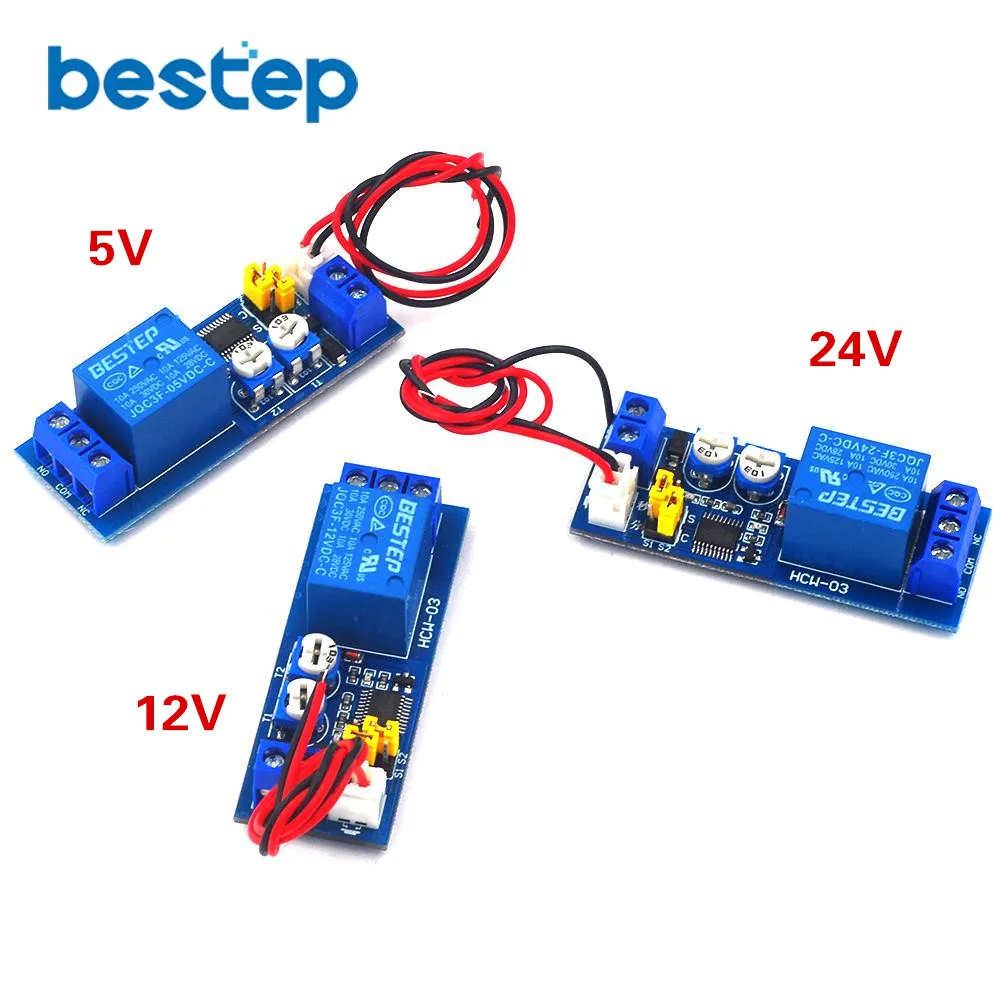

5. Диапазон напряжения 5 в 12 В 24 в три характеристики.

Основной принцип работы:
В качестве примера приведен заводской стандарт, красный светодиодный светильник включается при включении питания, а реле находится в выключенном состоянии. Когда триггерный терминал укорочен, зеленый светодиодный модуль загорается и сразу входит в рабочее состояние. Когда он снова срабатывает в рабочем состоянии, он перестанет работать.
В рабочем состоянии реле будет проходить T1 секунды, сломать T2 секунды, пройти T1 секунды, сломать T2 секунды ..... Непрерывной записи. T1, T2-это длина времени, которое пользователь настраивает через регулируемый резистор.
