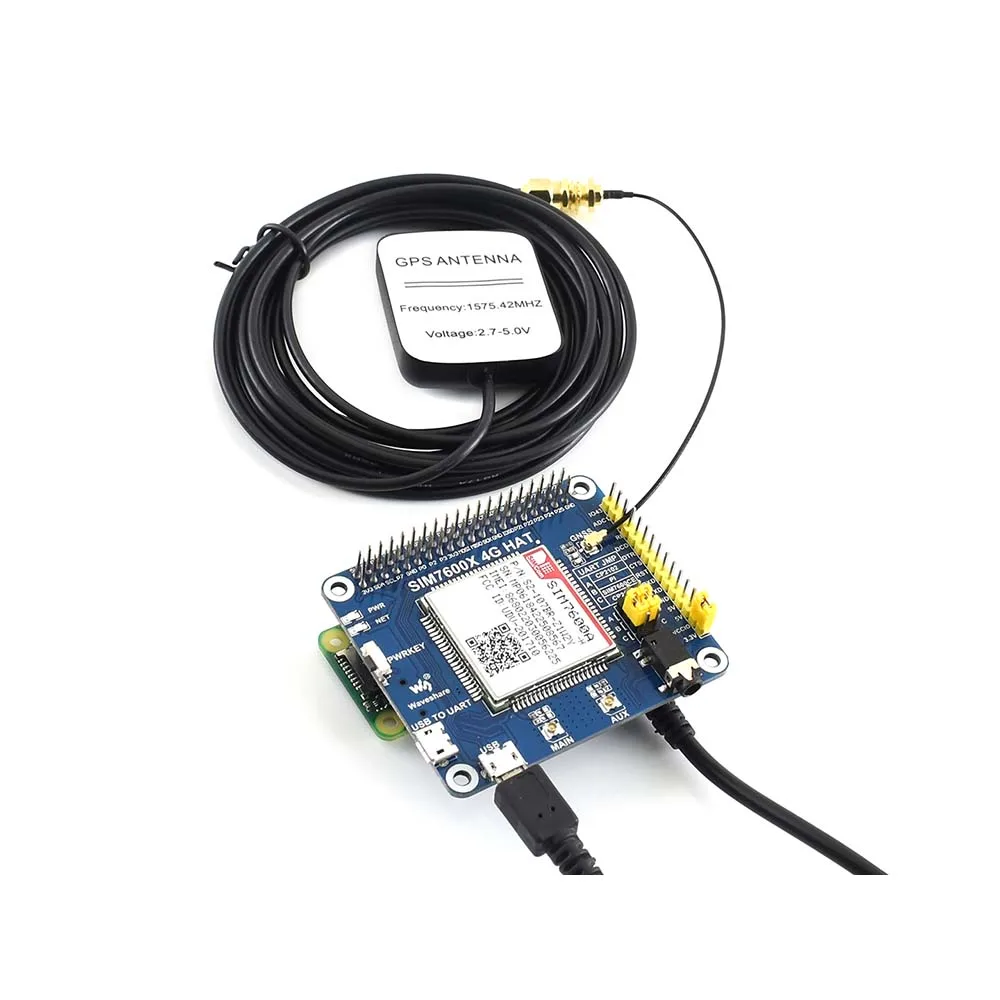

Шляпа Waveshare 4G / 3G GNSS для Raspberry Pi LTE CAT4 Северной Америки|Демонстрационные стенды| |

4G/3G/GNSS шляпа для Raspberry Pi, на основе SIM7600A-H Применимо область

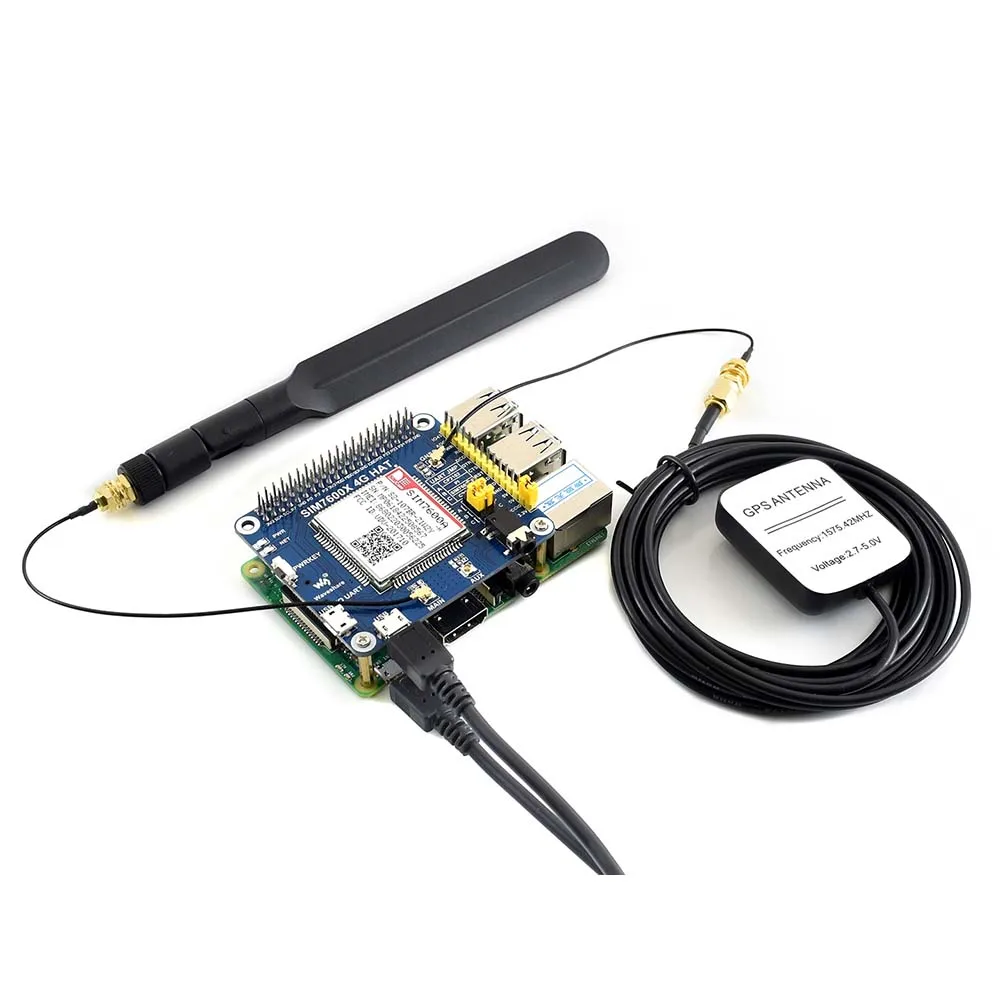

Примечание: Raspberry Pi на фото не входит в комплект.

Для различных регионов Мы предлагаем несколько 4G шапок на выбор:

SIM7600A-H 4G шляпа: В основном применяется в Северной Америке (США, CA) SIM7600E-H 4G шляпа: В основном применяется в Юго-Восточной Азии, Западной Азии, Европе, Африке SIM7600CE 4G шляпа: В основном применяется в Китае SIM7600G-H 4G шляпа: глобальная версия

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.

Обзор

SIM7600A-H 4G HAT-это модуль связи 4G и позиционирования GNSS, который поддерживает LTE CAT4 до 150 Мбит/с для передачи данных downlink. Это довольно низкое энергопотребление.

Вы можете подключить этот модуль 4G к компьютеру для серфинга в Интернете или прикрепить его к Raspberry Pi, чтобы включить такие функции, как высокоскоростное соединение 4G, беспроводная связь, осуществление телефонного звонка, отправка SMS, глобальное позиционирование и т. Д.

Особенности Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Поддержка набора номера, телефонного звонка, SMS, MMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д. Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее Встроенный CP2102 USB в UART конвертер, для последовательной отладки Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32 Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты Бортовой аудио разъем и аудио декодер для совершения телефонного звонка 2x светодиодный индикатор, легко контролировать рабочее состояние Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps) Autobauding baudrate: 9600bps ~ 115200bps Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER) Поддержка набора sim-приложений: SAT Class 3, USAT Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Сообщений Технические характеристики LTE WCDMA / TD-SCDMA / CDMA 2000 Края GSM/GPRS Группа SIM7600A-H:
LTE-FDD B2/B4/B12 SIM7600A-H:
UMTS/HSPA + B2/B5 Нет в наличии SIM7600E-H:
LTE-FDD B1/B3/B5/B7/B8/B20
LTE-TDD B38/B40/B41 SIM7600E-H:
UMTS/HSPA + B1/B5/B8 GSM/GPRS/EDGE 900/1800 МГц SIM7600CE-T:
LTE-TDD B38/B39/B40/B41
LTE-FDD B1/B3/B8 SIM7600CE-T:
UMTS/HSDPA/HSPA + B1/B8
TD-SCDMA B34/B39
CDMA 1X/EVDO BC0 SIM7600G-H:
LTE-TDD B34/B38/B39/B40/B41
LTE-FDD B1/B2/B3/B4/B5/B7/B8
/B12/B13/B18/B19/B20/B25/B26/B28/B66 SIM7600G-H:
UMTS/HSDPA/HSPA + B1/B2/B4/B5/B6/B8/B19 SIM7600G-H:
GSM/GPRS/EDGE 850/900/1800/1900MH Поколения 4G 3G 2,5 г 2G Светодиод мощность 0,25 W 0,5 Вт @ EGSM900
0,4 Вт @ DCS1800 2 Вт @ GSM900
1 Вт @ DCS1800 Данные Скорость LTE CAT 4
Uplink≤ 50 Мбит/с
Downlink≤ 150 Мбит/с UMTS
Uplink≤ 384 кбит/с
Downlink≤ 384 кбит/с Края
Uplink≤ 236,8 кбит/с
Downlink≤ 236,8 кбит/с GPRS
Uplink≤ 85,6 кбит/с
Downlink≤ 85,6 кбит/с К оператору сотовой связи HSPA +
Uplink≤ 5,76 Мбит/с
Downlink≤ 42 Мбит/с Сим-карты Обычная sim-карта (не входит в комплект)

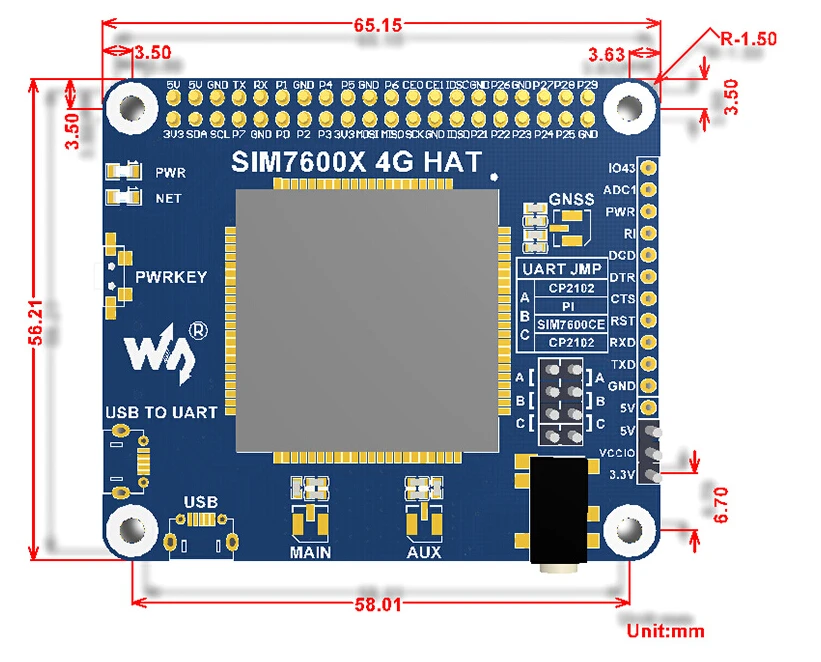

GNSS Технические характеристики Тип приемника 16-канальный C/A код Чувствительность Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (БД) Холодный запуск: -148 дБм Время на первое исправление (открытый воздух) Холодный запуск: <35s Горячие старты: <1s Точность Позиции по уровню поверхности: <2,5 м КЭП SMS и Аудио Технические характеристики SMS Поддерживаемые типы: MT, MO, CB, Text, PDU Хранение: USIM и ME (по умолчанию) Функция аудио Поддерживает функцию подавления эха Поддерживает подавление шума Другое Технические характеристики Источник питания: 5 В Рабочее напряжение: 5V/3,3 V (настроенный через джемпер) Рабочая температура: -30 °C ~ 80 °C Температура хранения: -45 °C ~ 90 °C Размер: 56,21 мм x 65,15 мм

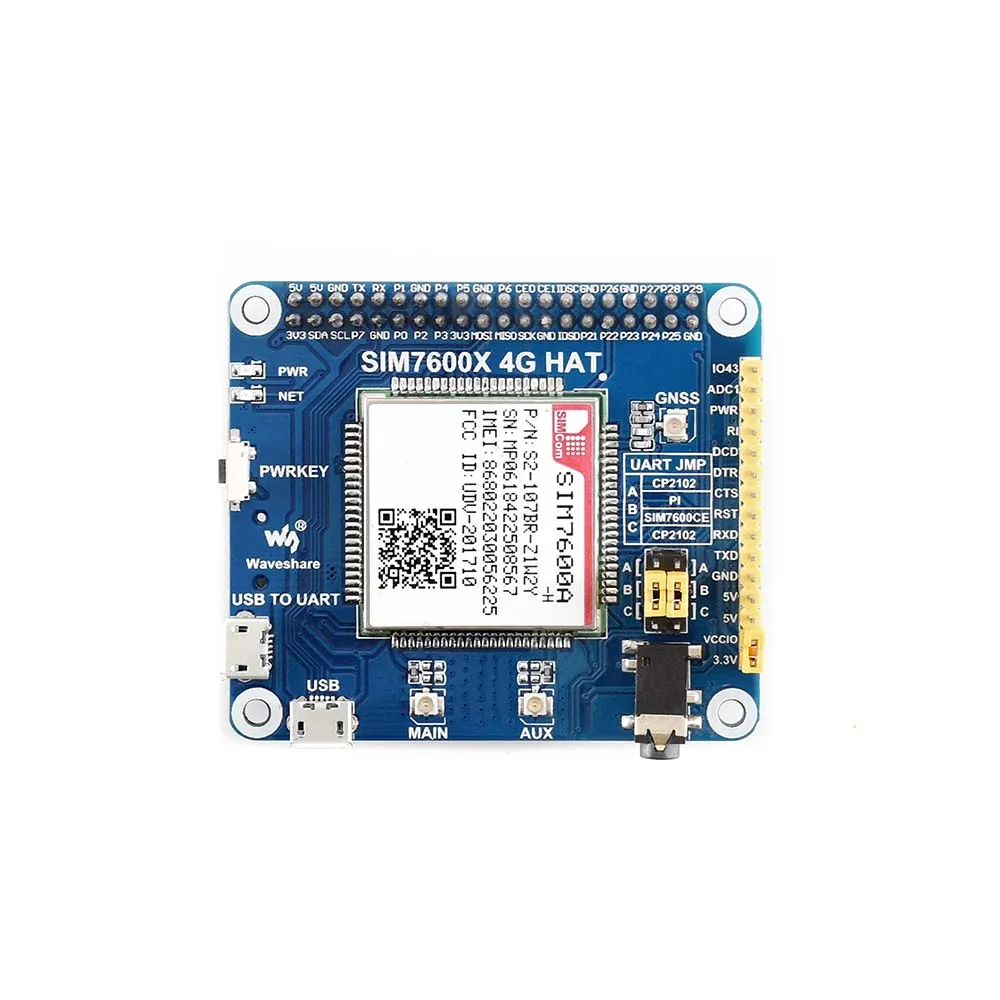

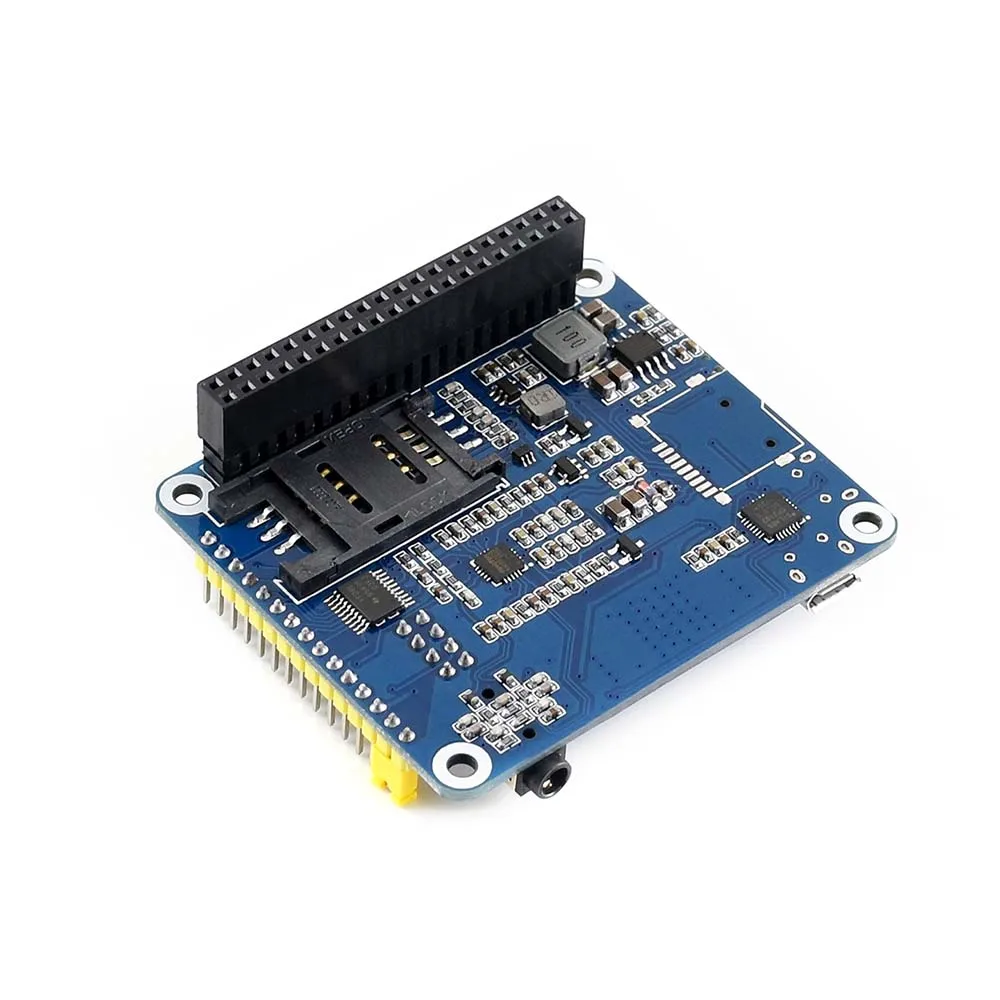

What's on Board

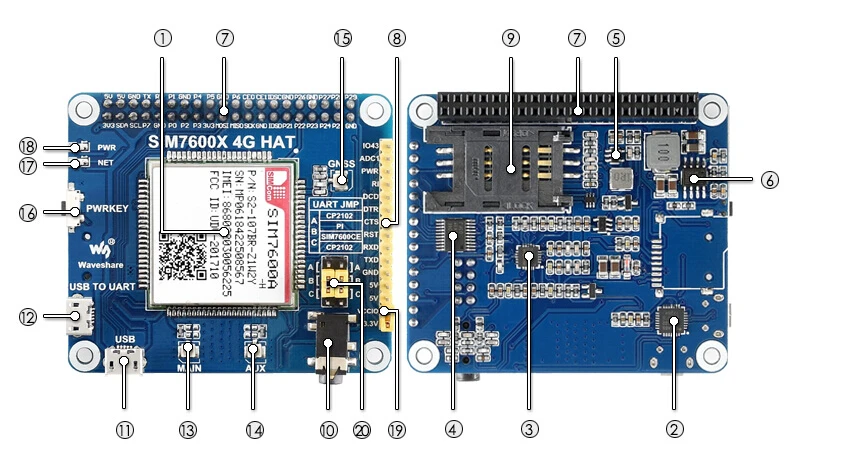

1. SIM7600A-H 2. CP2102 USB в UART конвертер 3. Аудио декодер NAU8810 4. Переводчик напряжения TXS0108EPWR:Переводит 3,3 V/5V в 1,8 V 5. MP2128DT чип питания 6. MP1482 чип питания 7. Raspberry Pi GPIO заголовок:Для подключения с Raspberry Pi 8. Интерфейс управления SIM7600:Для подключения с хост-платами, такими как Arduino/STM32 9. Слот для sim-карты:Поддерживает 1,8 V/3V сим-карты 10. 3,5 мм наушники/разъем для подключения микрофона 11. Интерфейс USB:Для тестирования команд, получения данных GPS позиционирования и т. Д. 12. Интерфейс USB в UART:Для последовательной отладки или входа в Raspberry Pi 13. Основные антенного разъема 14. AUX антенного разъема 15. ГНСС антенного разъема 16. Мощность переключатель 17. Индикатор состояния сети 18. Мощность индикатор 19. Рабочее напряжение выбор перемычки:
VCCIO-3,3 V: набор рабочее напряжение 3,3 V
VCCIO - 5 в: установить рабочее напряжение как 5 В 20. UART Перемычка выбора:
О: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi
C: Управляйте SIM7600 через USB в UART Измерение

Развития ресурсы

Вики:Www.wav eshare.com/wiki/SIM7600A-H_4G_HAT

Посылка содержание

Вес:0,19 кг

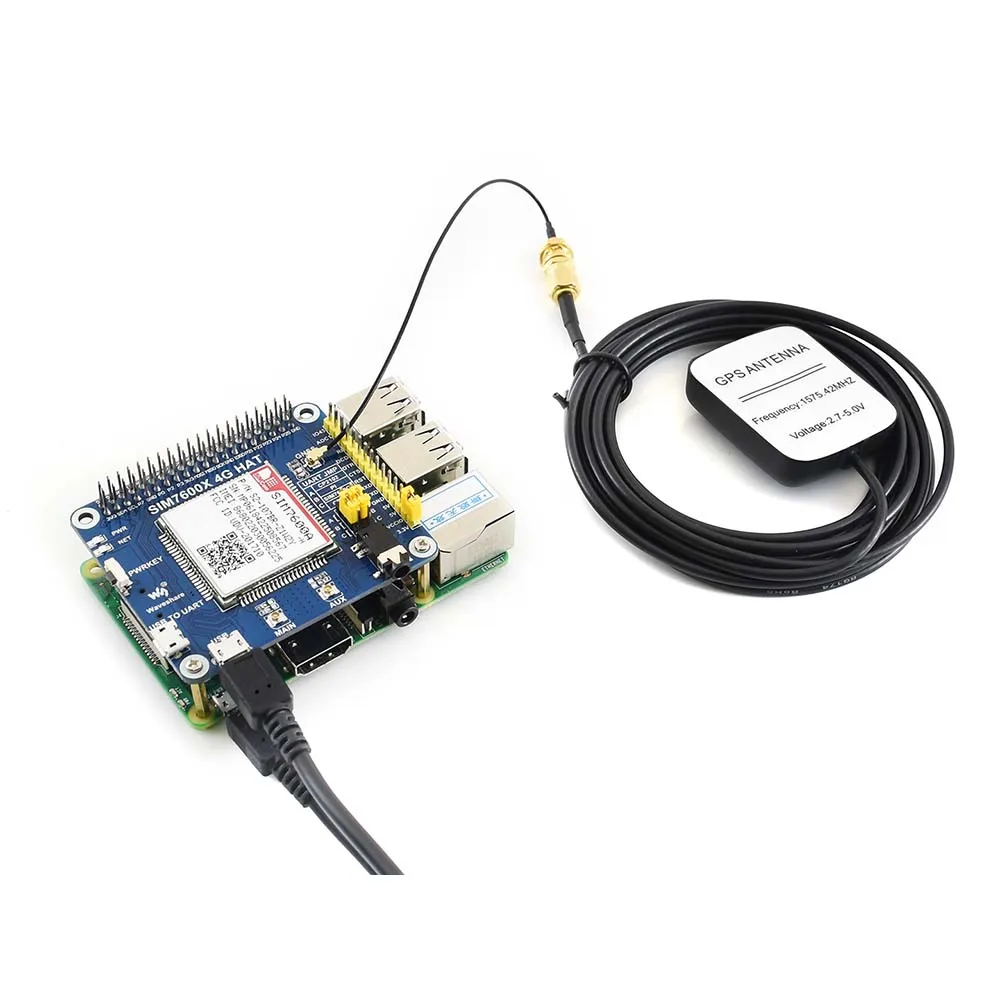

Примечание: Raspberry Pi на фото не входит в комплект.

SIM7600A-H 4G шляпа x1 LTE антенна x1 Внешняя антенна GPS (B) x1 Разъем USB типа A для микроразъема x2 Набор винтов RPi (2 шт.) x1
