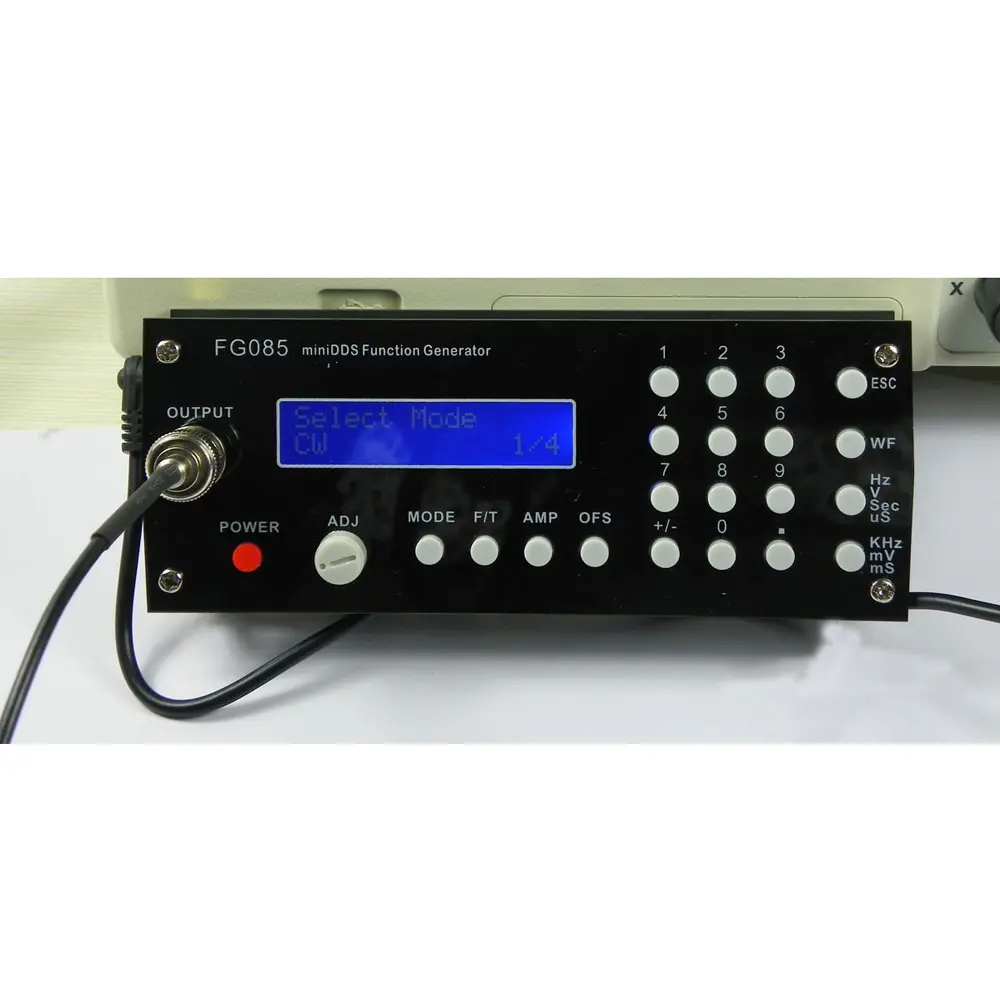

Мини DDS генератор сигналов DIY Kit Цифровой частоты синтеза с панелью

Мини DDS генератор сигналов DIY Kit Цифровой частоты синтеза с панелью

Мини DDS генератор сигналов DIY Kit Цифровой генератор частоты синтеза с панелью Синусоидальная квадратная Пилообразная треугольная волна

Типы выходного сигнала включают синусоидальную, квадратную, треугольную, положительную и отрицательную пилообразную, положительную и отрицательную лестницу, пользовательскую произвольную форму волны и сигнал управления Сервоприводом. Этот цифровой генератор функций синтеза DIY kit разработан специально для любителей электроники и студентов/любителей.

Особенности:
Параметры, включая частоту, диапазон, смещение и т. Д., все установлены цифрами, быстро и удобно для работы.
С функцией тонкой регулировки, и размер шага можно установить свободно.
Функция частотной развертки, частота начала-стоп, время и скорость могут быть установлены цифрами; триггерный сигнал управляют запуском и концом частотной развертки, форма волны частотной развертки-это Выбранная форма волны.
С функцией триггера, можно использовать внешний сигнал для управления выходом и запуском и концом частоты развертки генератора сигнала.
Пользователь может свободно определять необходимую форму сигнала, может регулировать его частоту, диапазон, смещение и т. Д. После загрузки с ПК.
Под режимом сигнал сервопривода, может установить положение сервопривода свободно, может также работать назад и вперед любые разделы установки.

Пример:

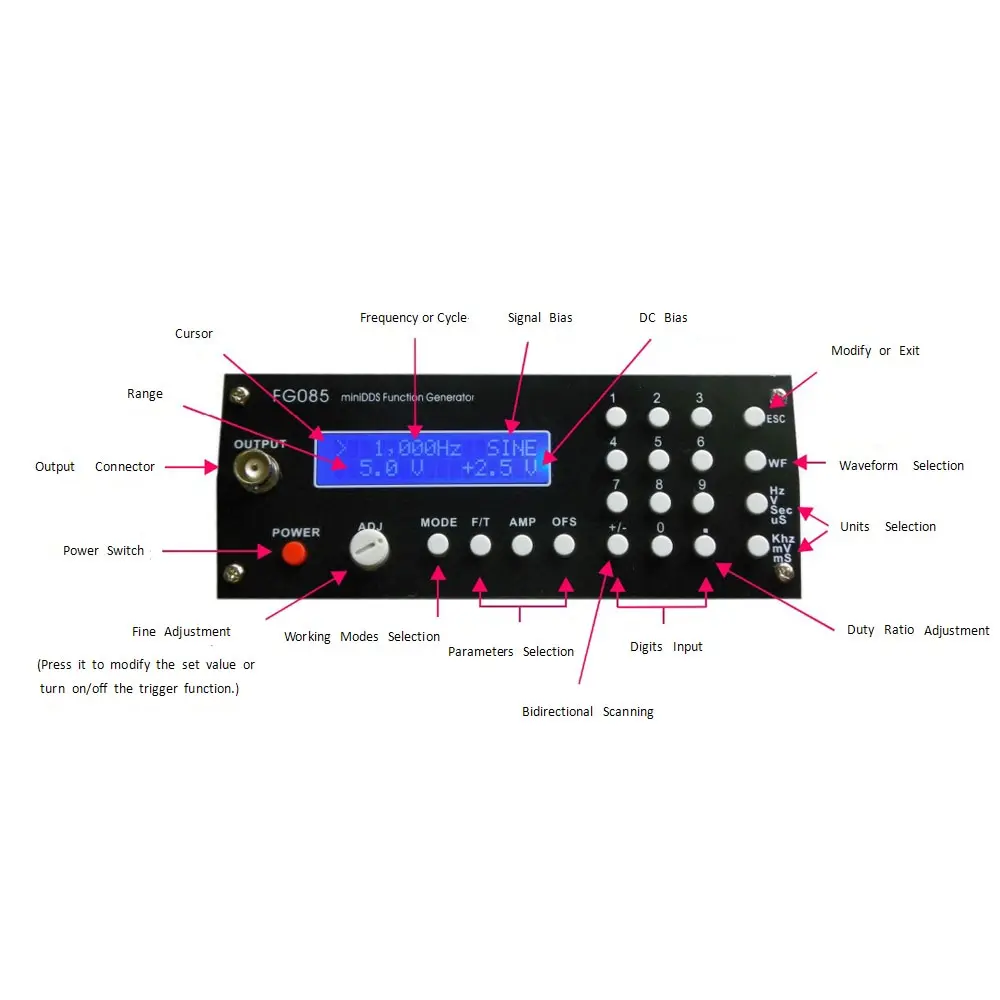

1. Выходная частота устанавливается на 5 кГц, ключевая операция: [F/T] [5] [кГц]
2. Выходная амплитуда устанавливается в 3 в пике, ключевая операция: [AMP] [3] [V]
3. Смещение постоянного тока устанавливается до-2,5 В, ключевая операция: [OFS] [+/-] [2] [5] [V] [.]

Основные Режимы работы:
Режим фиксированной частоты (CW)
Режим развертки (развертки)
Сигнал сервопривода (сервопривод)

Характеристики:

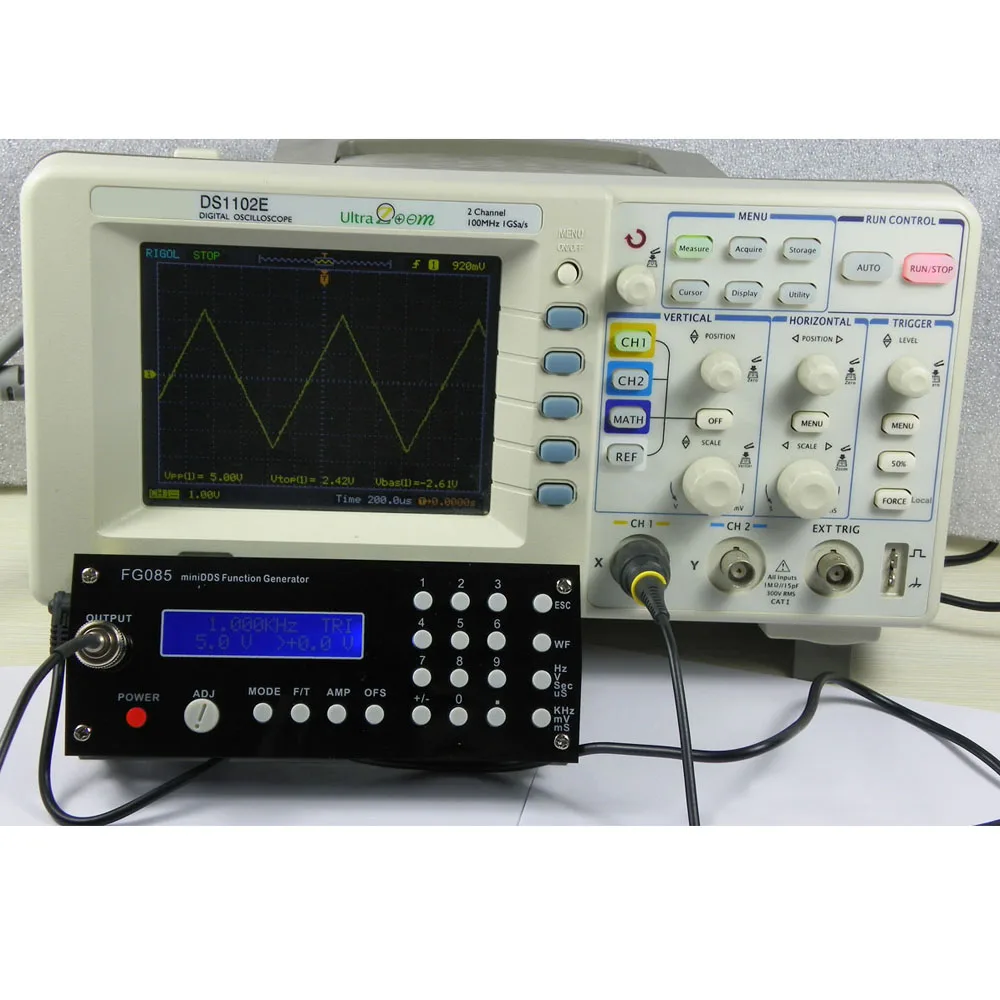

Типы выходного сигнала: синус, квадрат, треугольник, положительный и отрицательный пилообразный зуб, положительная и отрицательная лестница, пользовательские произвольные формы волны и сигнал управления Сервоприводом
Частотный диапазон: 0-200 кГц (синус)
Разрешение частоты: 1 Гц
Точность частоты: 0,149 Гц (при F> 40 Гц), 0,000596 Гц (при F <= 40 Гц)
Разрешение цикла: 1 мс
Амплитудный диапазон: 0-10 в pp
Точность амплитуды: 0,1 В
Диапазон смещения постоянного тока: от-5 В до + 5 В
Точность смещения постоянного тока: 40 мВ
Глубина памяти сигнала: 256 байт
Максимальная частота образцов: 2,5 Msps
Уровень входного сигнала: высокий 3,5 В (мин), низкий 1,5 В (макс.)
Когда Выходная задержка триггерной формы сигнала: менее 5us
Синхронный выход: уровень TTL
Выходное сопротивление: 50 Ом
Напряжение источника питания: 15 В постоянного тока
Ток подачи: <150 мА (без нагрузки)
Размер печатной платы: 15,5*5,5 см/6,1*2,16 дюйма (Д * Ш)
Вес печатной платы: 32 г/1,14 унций

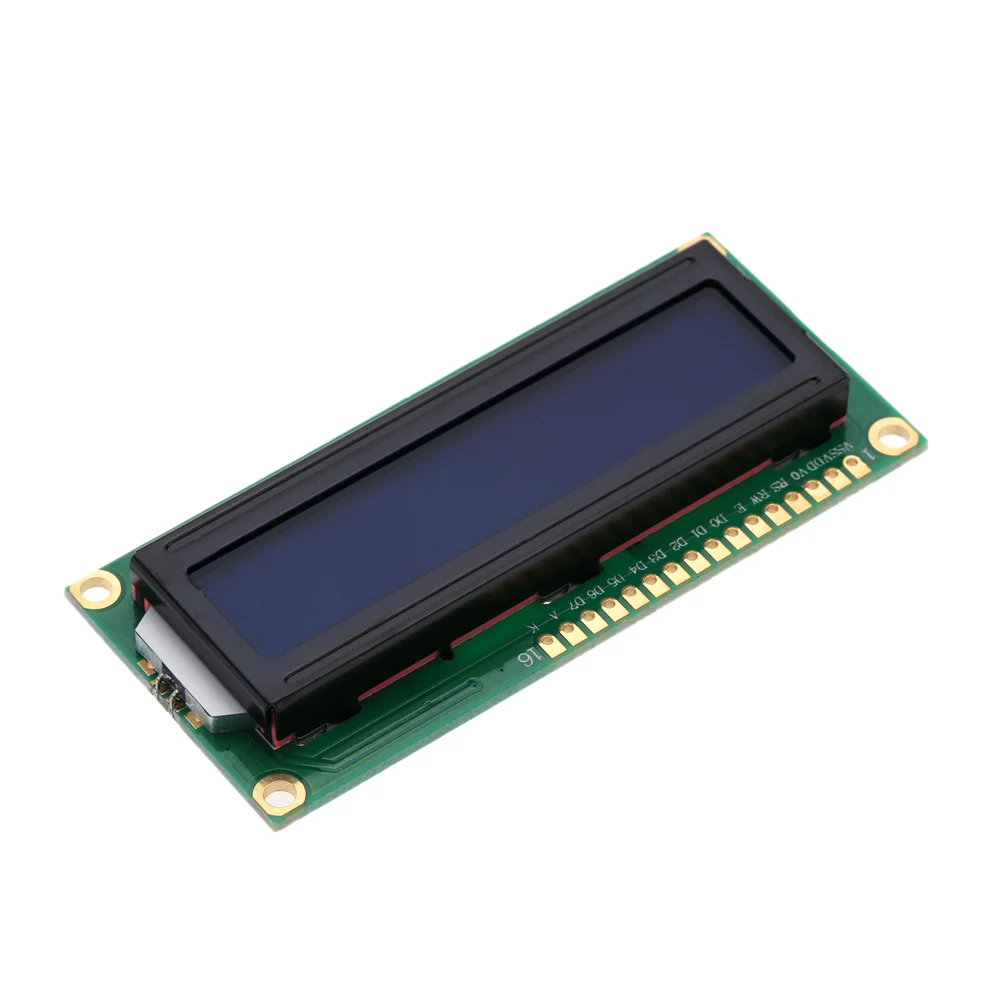

Размер экрана: 6,5*1,5 см/2,6 * 0.6in (Д * Ш)
Вес экранной доски: 31 г/1,09 унций
Размер панели: 15,5*6 см/6,1*2,36 дюйма (Д * Ш)
Размер упаковки: 24*10*4,5 см/9,45*3,94*1,77 дюйма
Вес упаковки: 194 г/6,85 унций

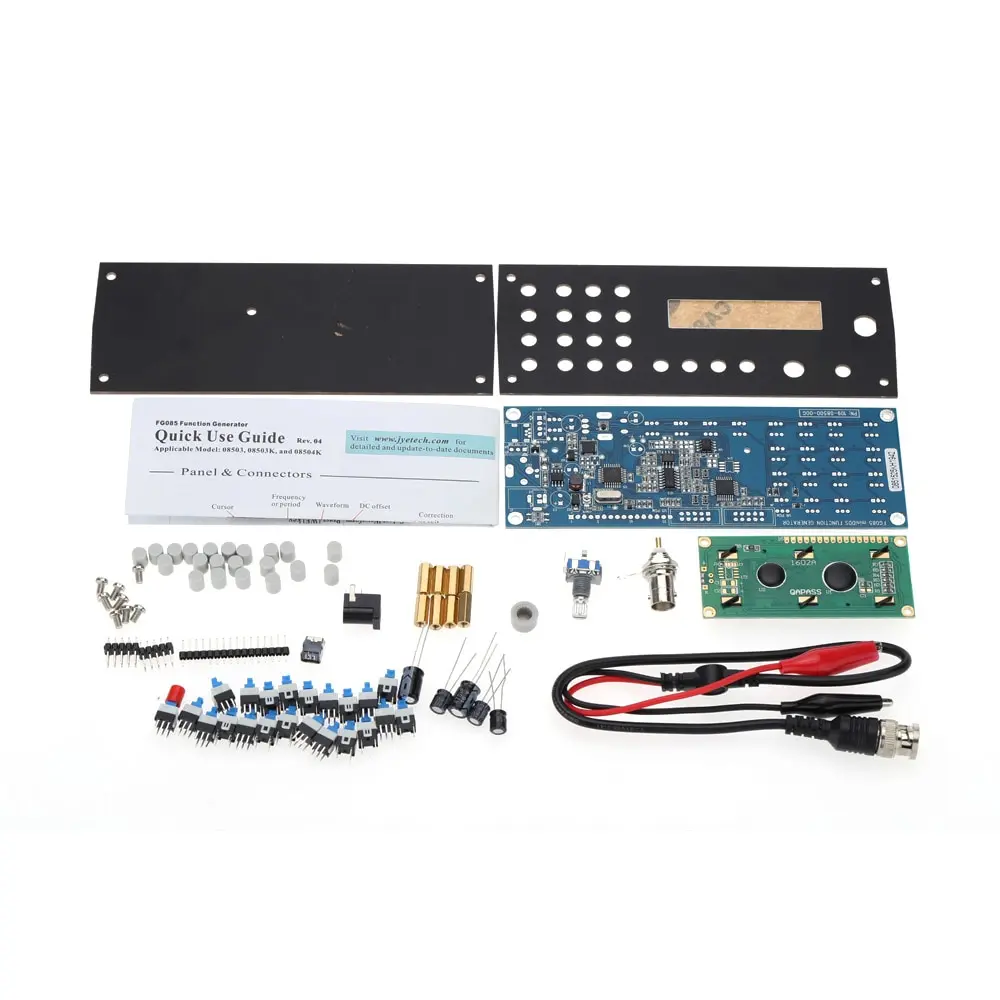

Комплектация:
1 * DDS цифровой генератор функций синтеза с панелью
1 * Руководство пользователя (на английском языке)
