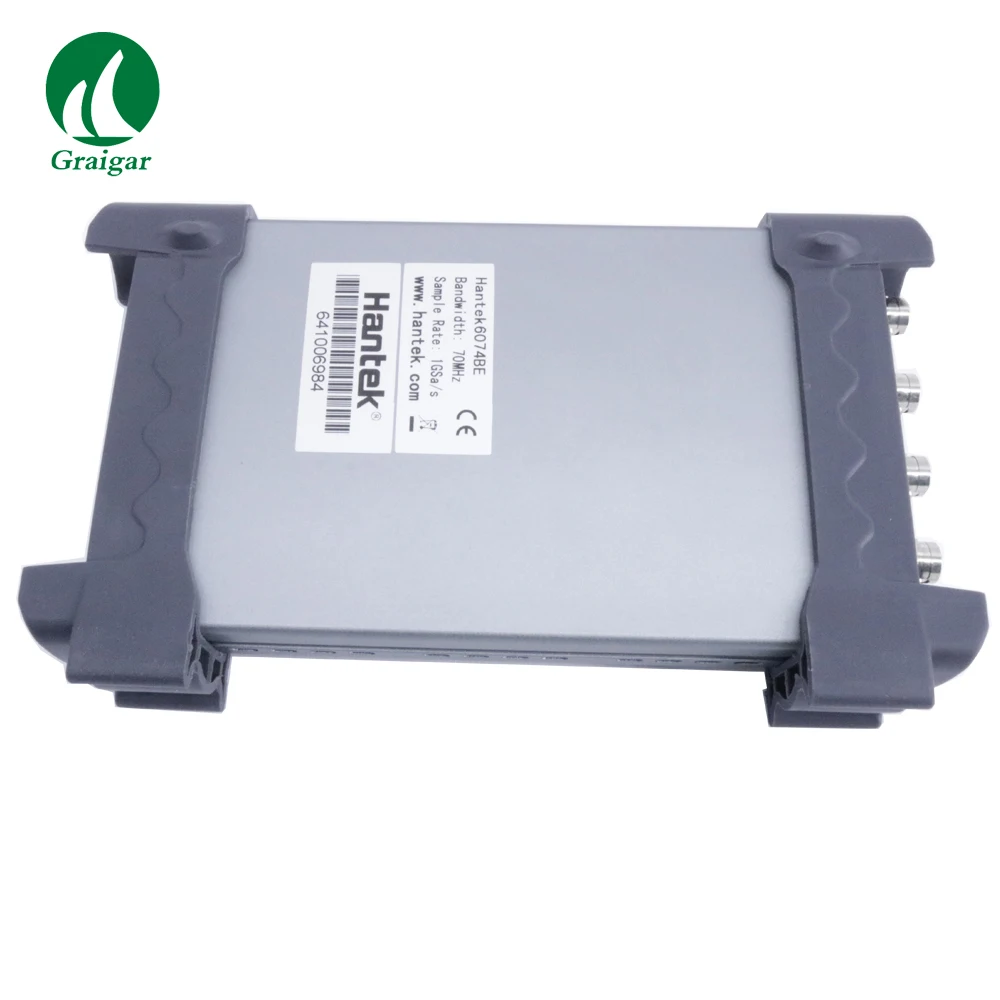

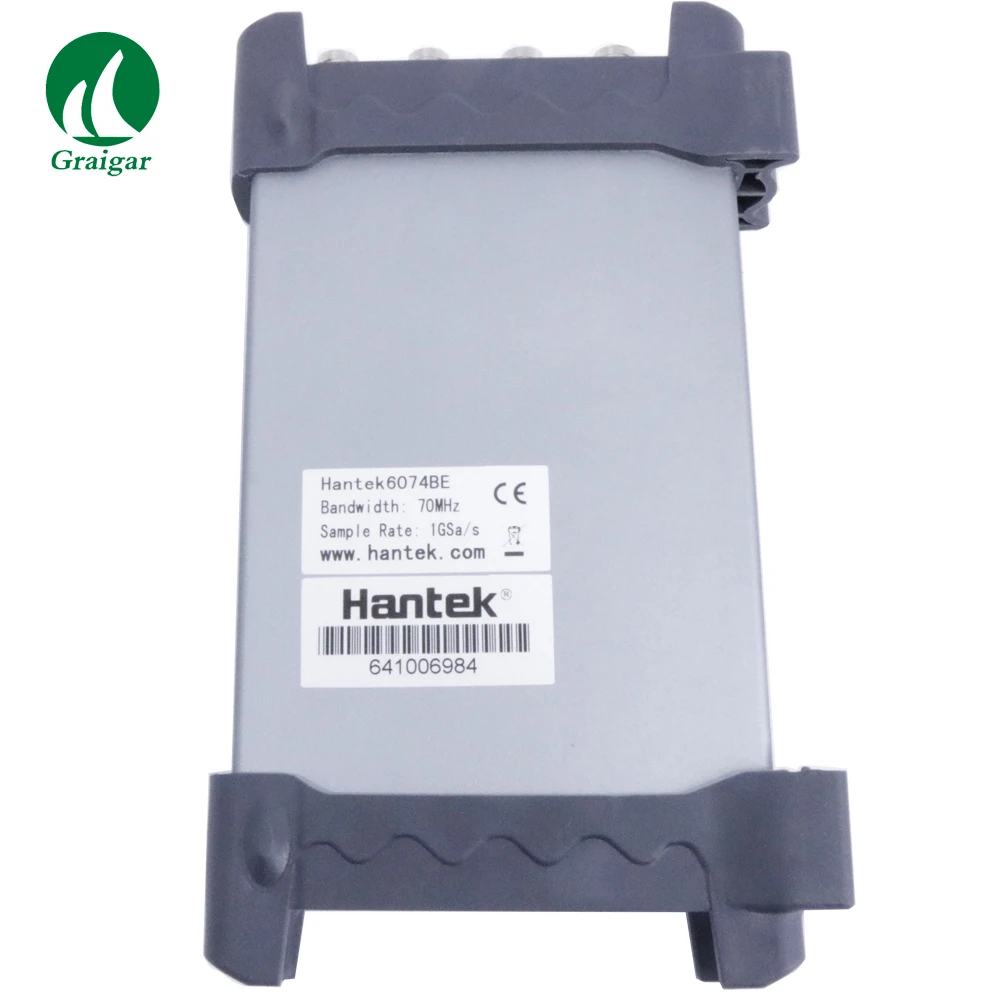

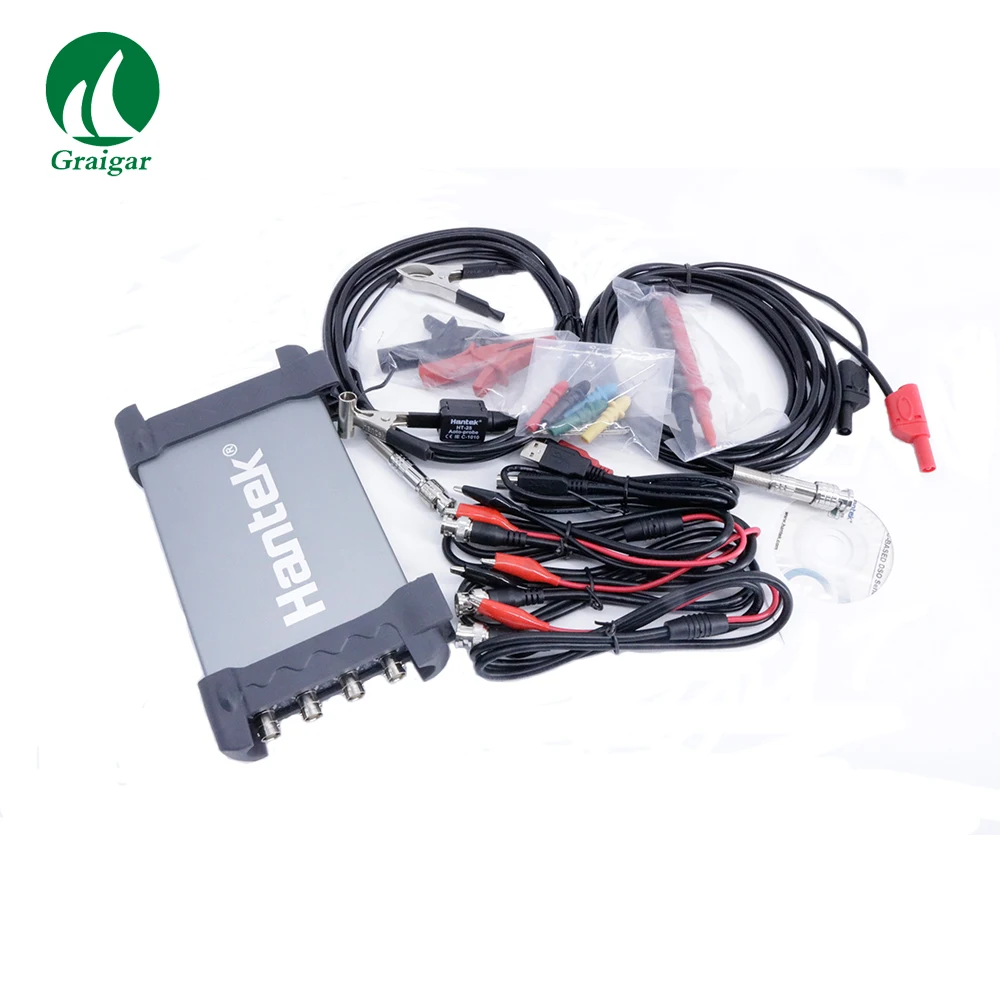

Высокоточный Hantek6074BE 4 канала Автомобильный диагностический автомобильный осциллограф диагностическое оборудование с шириной полосы 60-99 МГц

Особенности:

Стандарт оснащен функцией измерения автомобиля;

Первая Диагностика: впускной коллектор вакуум и зажигание, бензиновые пары регулирующий клапан вакуум и зажигание, холостое зажигание выхлопа, пусковое зажигание выхлопа

Зажигание: первичный и вторичный
Сенсор: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки

Диагностика автобуса: проверка данных CAN Bus, целостность сигнала CAN bus, долгосрочное приобретение CAN bus LH, LIN bus

Исполнитель: бензин/дизель

Стартер и зарядный схемы

Подходит для портативных компьютеров, настольных ПК и подходит для использования на мобильных телефонах и деловых поездок. Поддержка WIN10/ WIN8/WIN7 и т. Д.

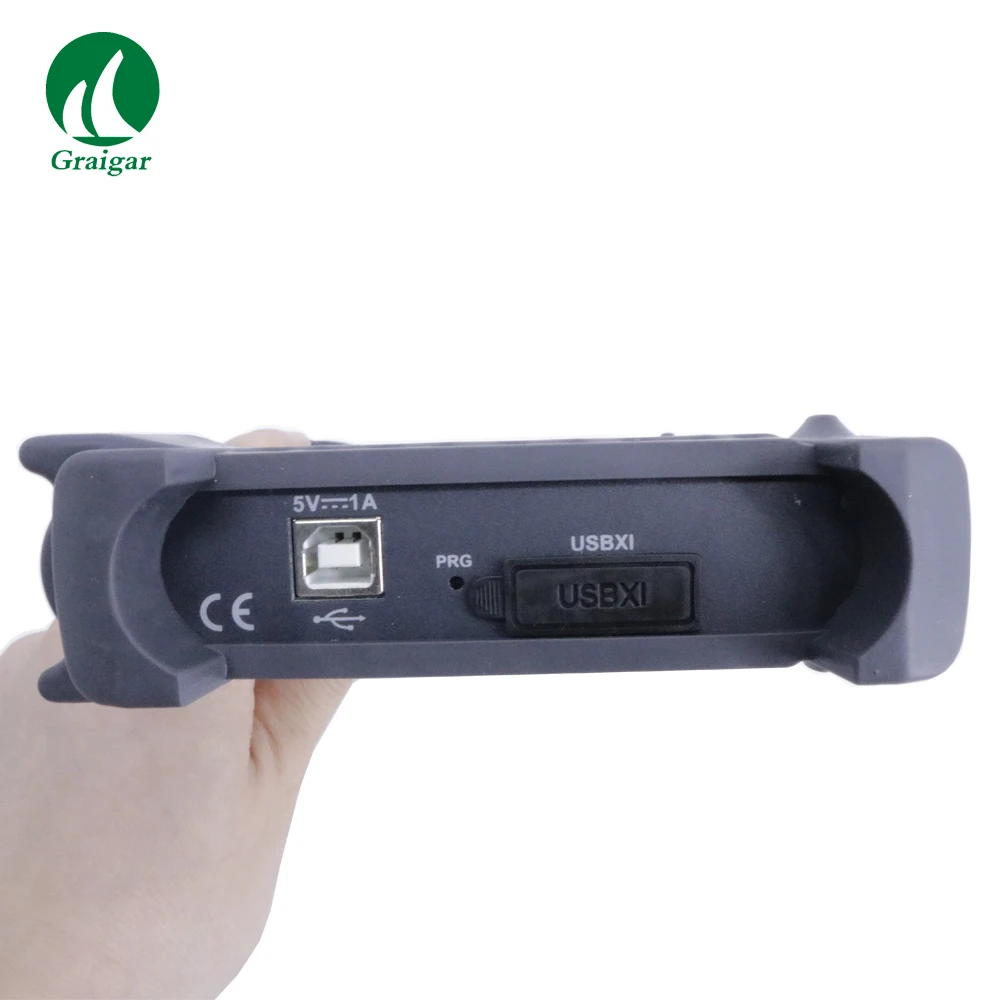

USB 2,0 интерфейс подключи и работай, и нет необходимости дополнительного источника питания;
Отличная функция, более 20 видов автоматической функции измерения, функция проверки пропуска/сбоя. Находчивая функция триггера, динамическое отслеживание курсора, запись сигнала и функция воспроизведения.

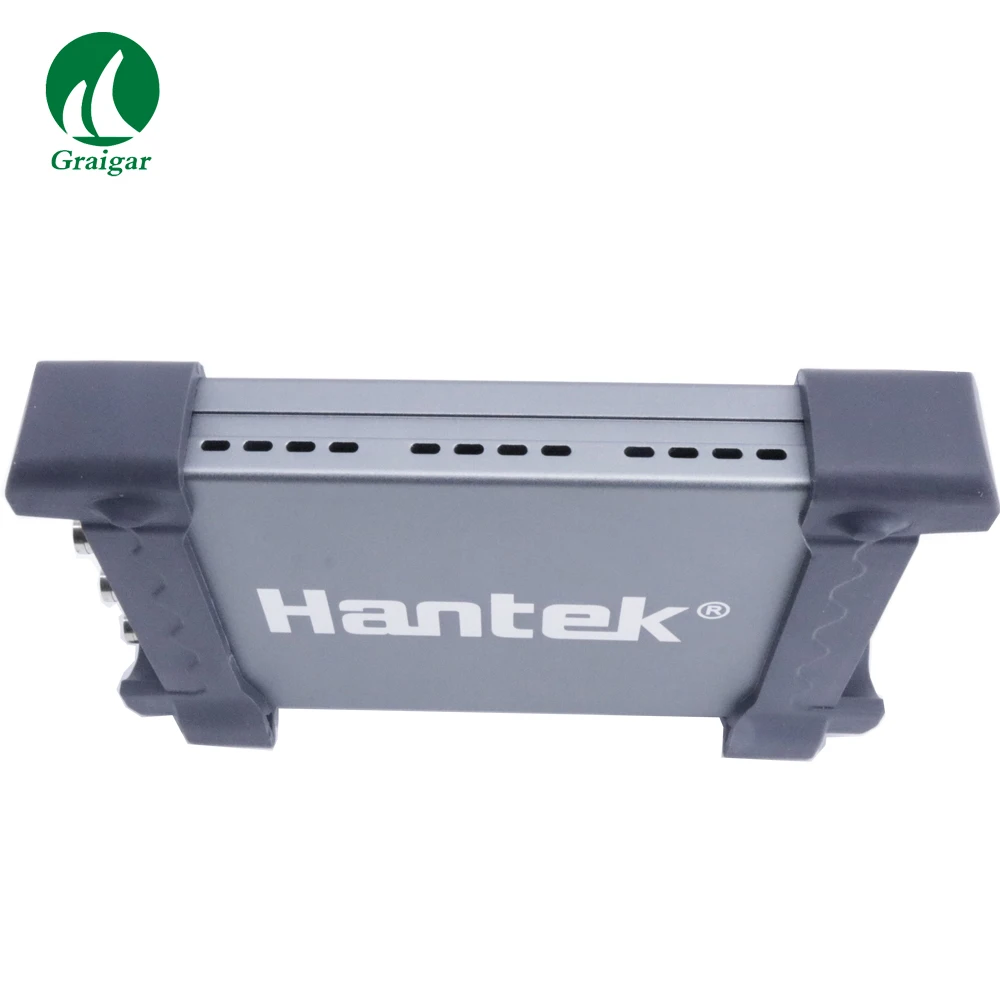

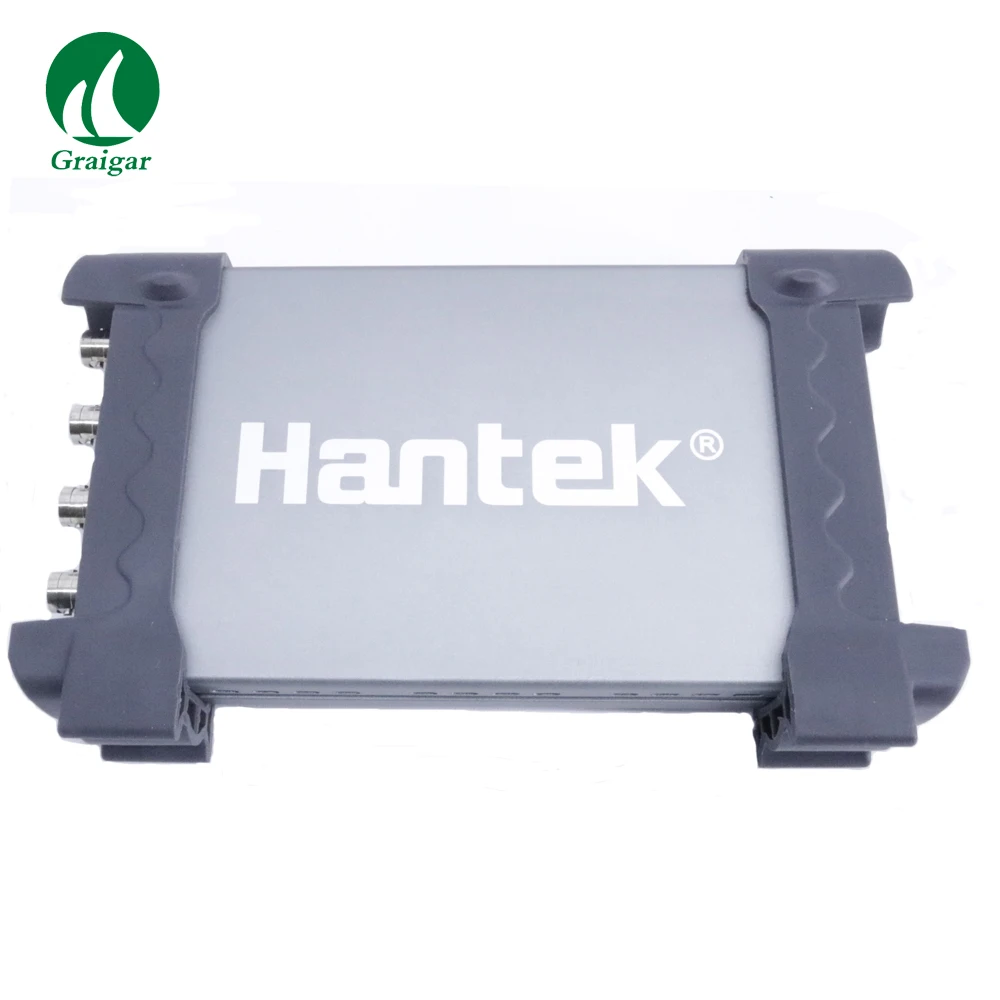

Хороший Механический дизайн с небольшим размером, который легко носить с собой. Внешний чехол изготовлен из того же материала, что и анодированный алюминий для iPad. Он обладает большой термостойкостью и абразивной стойкостью с красивым внешним видом. Твердость поверхности алюминиевого сплава значительно улучшается.

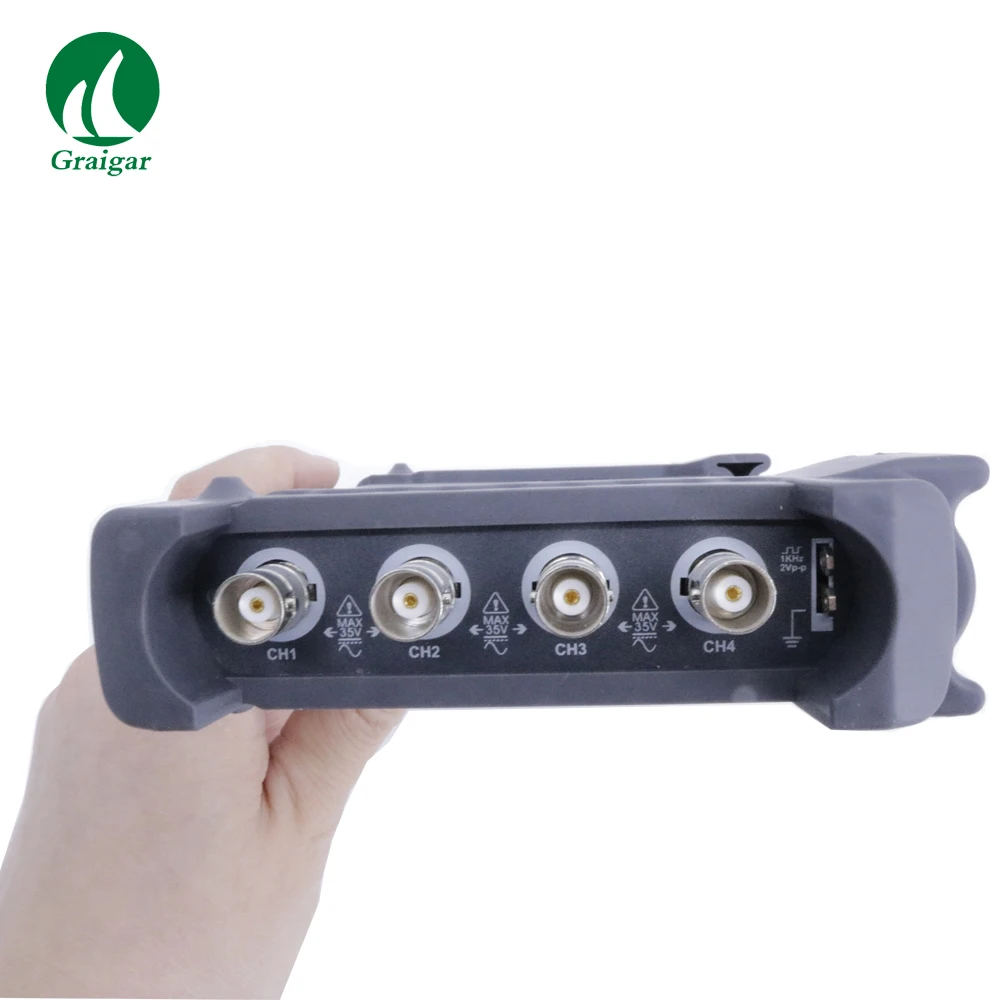

4 изолированных канала осциллографа, 1gsa/s частота дискретизации в реальном времени, 2 мВ-10 В/DIV Высокая Входная чувствительность и большой входной диапазон, 70 МГц высокая полоса пропускания,
Данные формы сигнала могут быть выведены в EXCEL,BMP,JPG.

Усреднение формы волны, последующее свечение, управление легкостью, обратное, добавление, вычитание, размножение, разделение, X-Y дисплей. БПФ анализатора спектра

Один компьютер может подключаться к нескольким осциллографам, легко увеличить номер канала.
Предоставление вторичной библиотеки развития DLL; Предоставление примера разработки Labview \ VB \ VC \ QT

Модель

Hantek6074BE

Пропускная способность

70 МГц

Канал

4 CH

Частота выборки в реальном времени

1GSa/s

Объем памяти

64K

Время baseprecision

± 50ppm

Временной диапазон развёртки

2ns/div-1000s/div (1-2-4 последовательности)

Вход сопротивление

1MΩ 25pF

Вход чувствительность

2 мВ/деление ~ 10V/div

Вертикальный Разрешение

8Bit

Вертикальное смещение диапазон

2 мВ ~ 10 В/div @ x1 зонд; 20 мВ ~ 100 в/div @ x10 зонд;
200 мВ ~ 1000 В/div @ x100 зонд; 2 В ~ 10000 в/div @ x1000 зонд

DC усиления точность

± 3%

Пропускная способность

20 МГц

Режим запуска

Edge, Pulse, Video, Alternative

Источник запуска

CH1, CH2, CH3,CH4

Сигналов процесса

+,-, X, ÷,FFT, Invert

Курсоры измерения

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Объем

175 мм * 105 мм * 25 мм

Вес

0,9 кг
