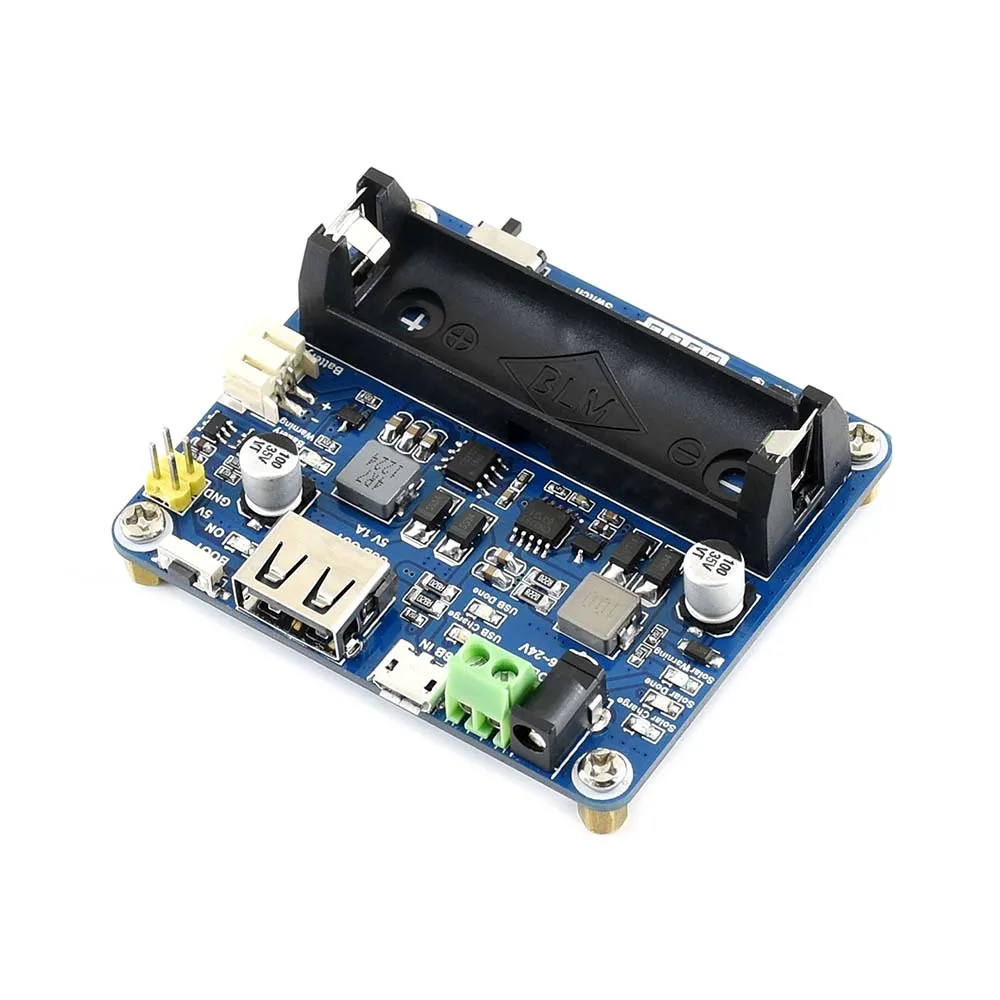

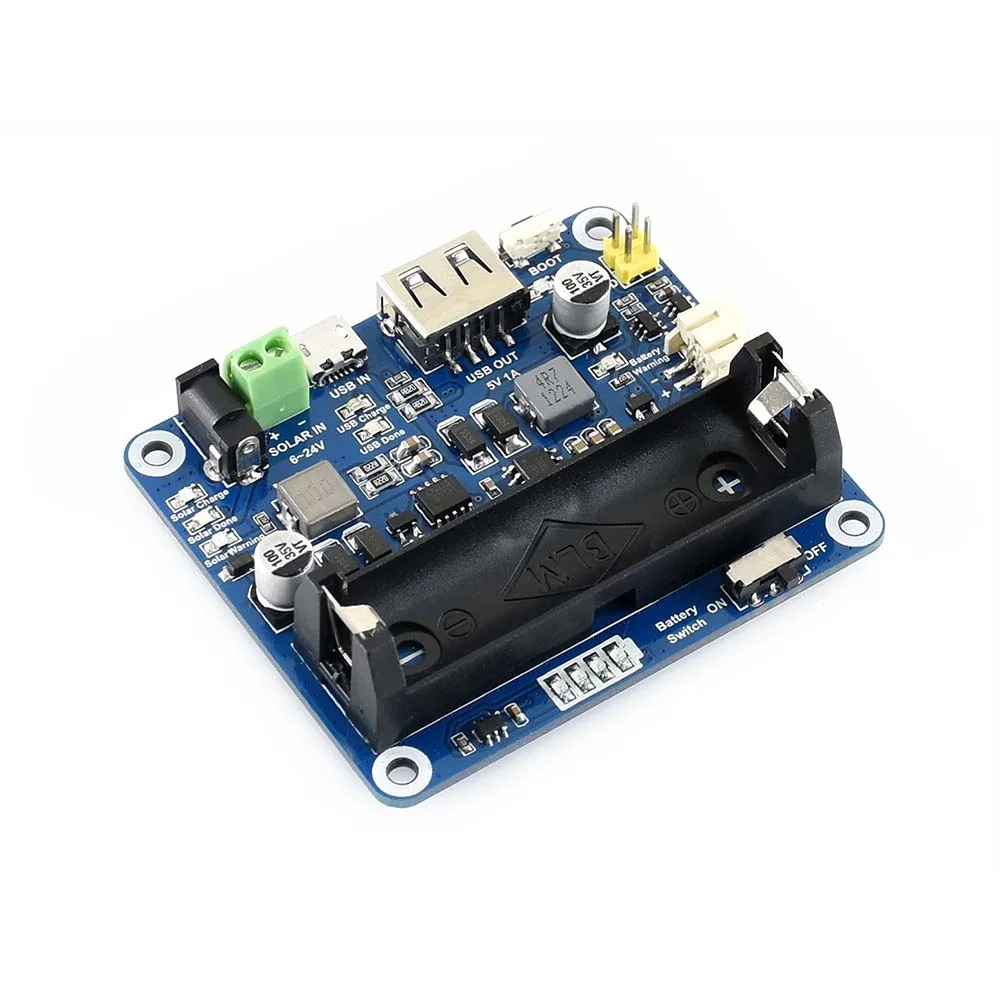

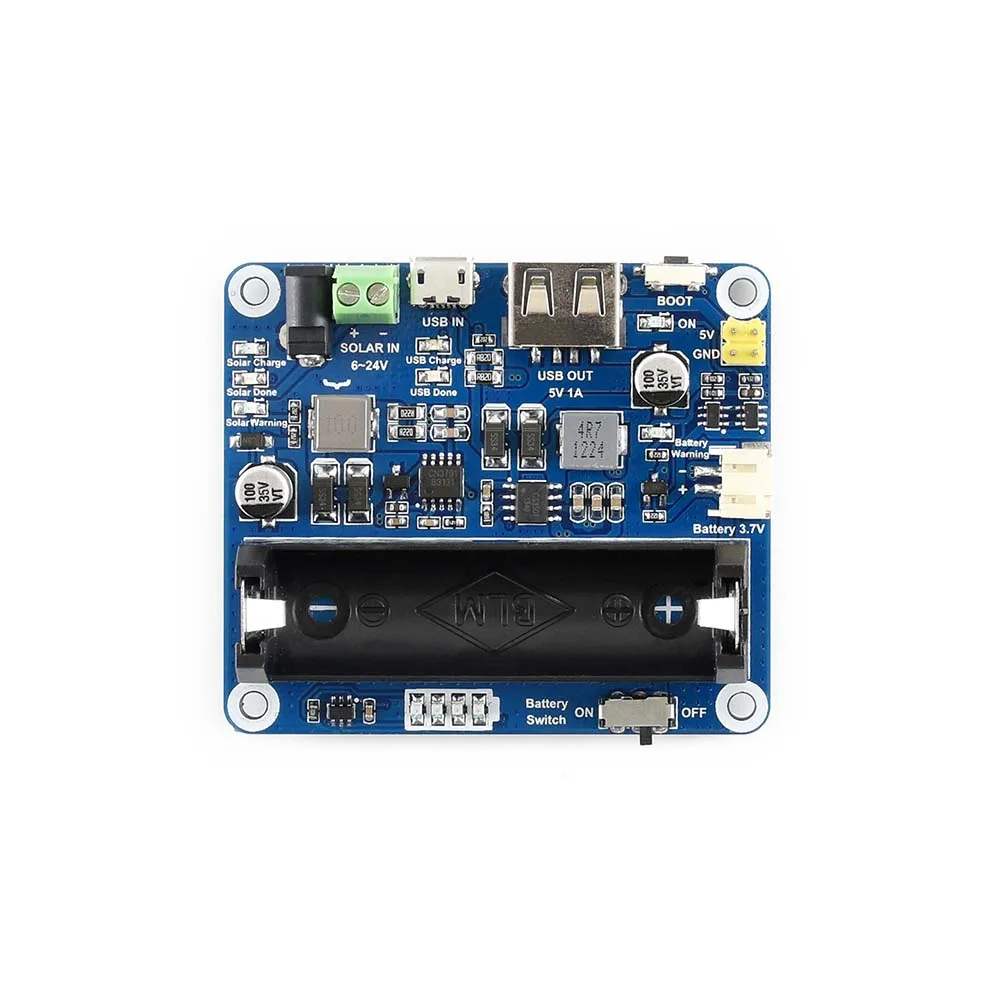

Модуль управления солнечной энергией Waveshare для панели 6 В ~ 24 может заряжать литий

Примечание: аккумулятор 14500 не входит в комплект.Модуль управления солнечной энергией, для солнечной панели 6V ~ 24VОбзор

Этот модуль управления солнечной энергией предназначен для солнечной панели 6V ~ 24V. Подходит для следующих типов аккумуляторов: 3,7 V литий ионный аккумулятор через панель солнечных батарей и зарядных устройств USB подключение, и обеспечивает 5V/1A регулируемый выход.

Модуль оснащен функцией MPPT (максимальное отслеживание точки питания) и несколькими защитными схемами, поэтому он может продолжать работать с высокой эффективностью, стабильностью и безопасностью. Он подходит для солнечных батарей, маломощных IoT и других проектов по защите окружающей среды.

ОсобенностиПоддерживает функцию MPPT (максимальное отслеживание точки мощности), максимизируя эффективность солнечной панелиПоддержка солнечной панели/USB подключения батареи зарядкиДля солнечной панели 6V ~ 24V, DC-002 входного разъема или винтового вводаВстроенный переключатель MPPT SET, выберите уровень, закрытый для входного уровня, чтобы повысить эффективность зарядкиДва выходных интерфейса 5 В: pinheaders и usb-портБортовой высокоемкий алюминиевый электролитический конденсатор и SMD керамический конденсатор, снижающий пульсацию, стабильная производительность14500 держатель батареи и разъем батареи PH2.0, для подключения нескольких видов 3,7 V Li батареиНесколько светодиодный индикаторов для мониторинга состояния солнечной панели и батареиМногофункциональные схемы защиты: перезарядка/разрядка/Защита от перегрева/перегрузки по току, стабильная и безопасная в использованииТехнические характеристикиВходное напряжение солнечной панели (солнечный вход): 6V ~ 24VВходное напряжение Micro USB (USB IN): 5 ВPinheader/выход USB (выход USB): 5 В 1AЗарядка отсечки напряжение: 4,2 V ± 1%Защита от разрядки напряжение: 2,9 V ± 1%Эффективность заряда солнечной панели: ~ 78%Эффективность зарядки USB: ~ 82%3,7 V батарея повысить эффективность: ~ 86%Максимальный ток покоя: <2 мАРабочая температура: -40 ℃ ~ 85 ℃Размеры: 65,2 мм × 56,2 мм × 22,9 ммЧто на борту

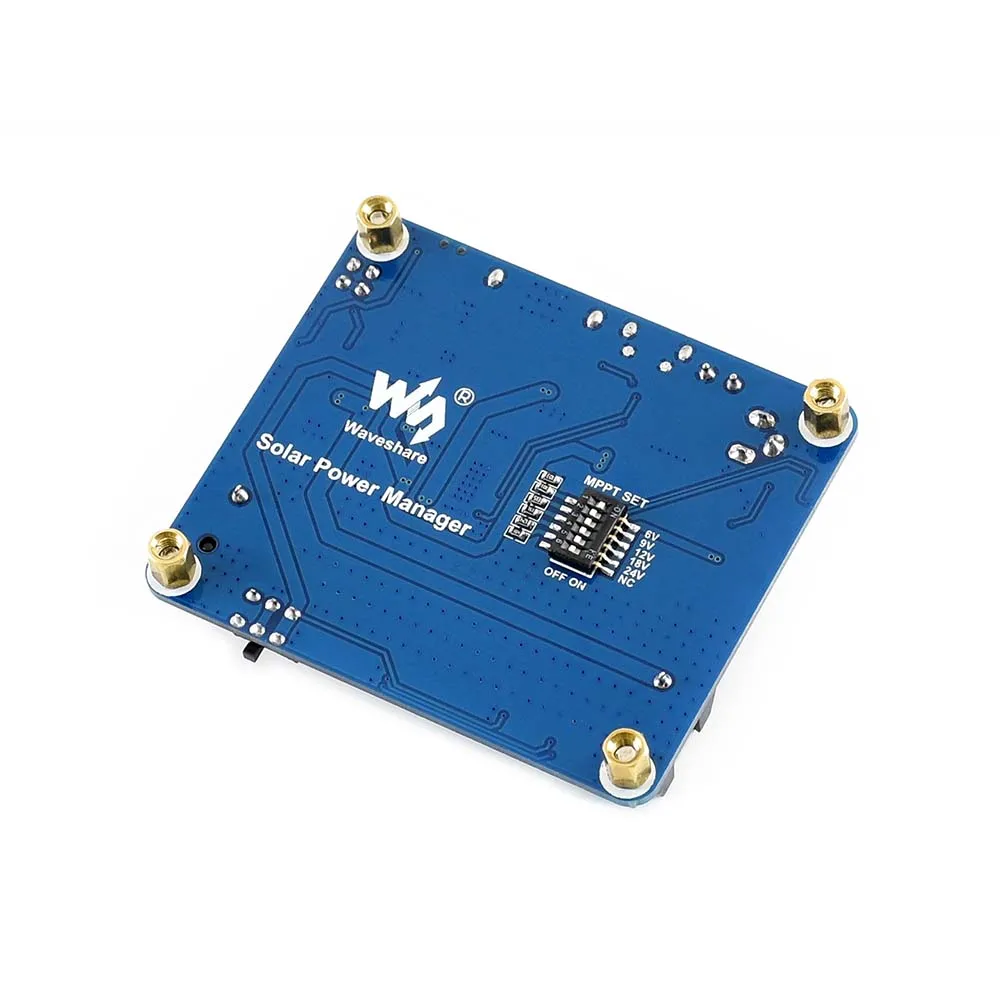

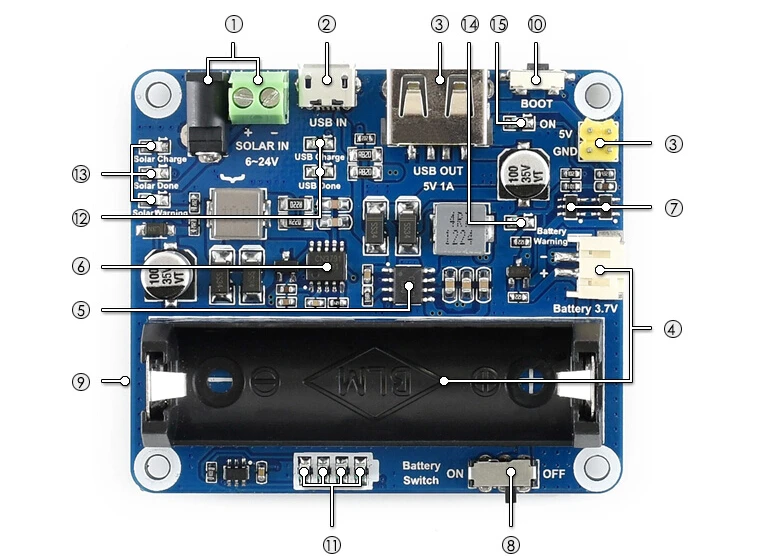

Вход для зарядки солнечной панели:Заряжается от солнечной панели, DC-002 Джек или винтовой терминалUsb-вход для зарядки:Заряжается через usb-соединение, Подключите адаптер питания 5 В через порт Micro USB5 В/1 а Выходная мощность:Обеспечивает регулируемое 5V/1A выход USB порт или 2,54 мм выноснойИнтерфейсы батареи:Для подключения 3,7 V литий ионный аккумулятор, PH2.0 разъем или 14500 держатель батареиCS8501:Чип управления питанием USB, для зарядки USB и 5 В/1 АCN3791:Чип управления солнечной энергией, для зарядки солнечной панели и понижающего вводаЧип защиты аккумулятора Li:Литий-ионная батарея для защиты от перезаряда/разрядкиВыключатель батареиПереключатель MPPTSET (нижняя сторона):
Поддерживаемый уровень: 6 В/9 В/12 В/18 в/24 В
Выберите уровень, закрытый для входного уровня, чтобы повысить эффективность зарядкиКлюч для загрузкиИндикаторы емкости аккумулятораИндикаторы зарядки USB:
Зарядка через USB: при зарядке через USB
USB: включено, когда аккумулятор полностью заряжен USBИндикаторы зарядки солнечной панели:
Зарядка от солнечной батареи: при зарядке от солнечной панели
Солнечная энергия: включено, когда аккумулятор полностью заряжен солнечной панелью

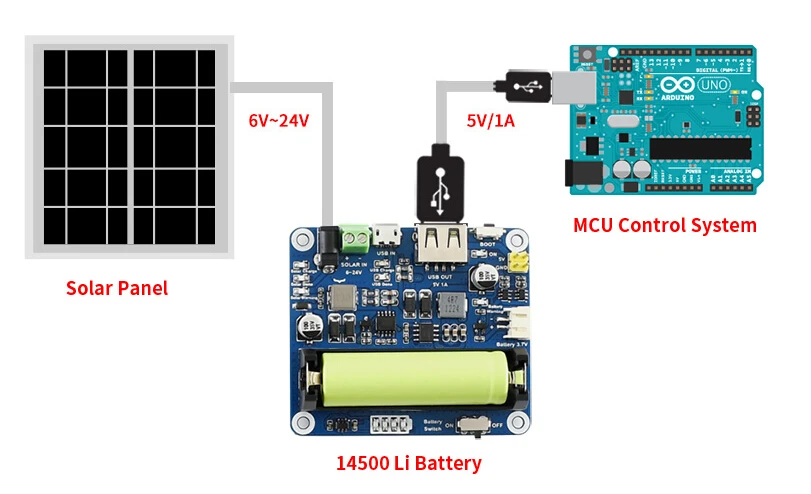

Предупреждение на солнечной батарее: При обратном подключении солнечной панелиПредупреждение об аккумуляторе:Включение при обратном подключении батареиВыходной индикатор мощности:Выход 5 В/1 АПример применения

Размеры

Ресурсы для развития

Вики:Www.waveshare.com/wiki/Solar_Power_Manager

Посылка

Вес:0,029 кг

Примечание: аккумулятор 14500 не входит в комплект.

Менеджер солнечной энергии x1
