Генератор сигналов KKMOON цифровой DDS генератор источник произвольный измеритель

Kkmoon генератор сигналов цифровой DDS генератор сигналов Генератор сигналов произвольная форма измеритель частоты 200MSa/s 25 МГц

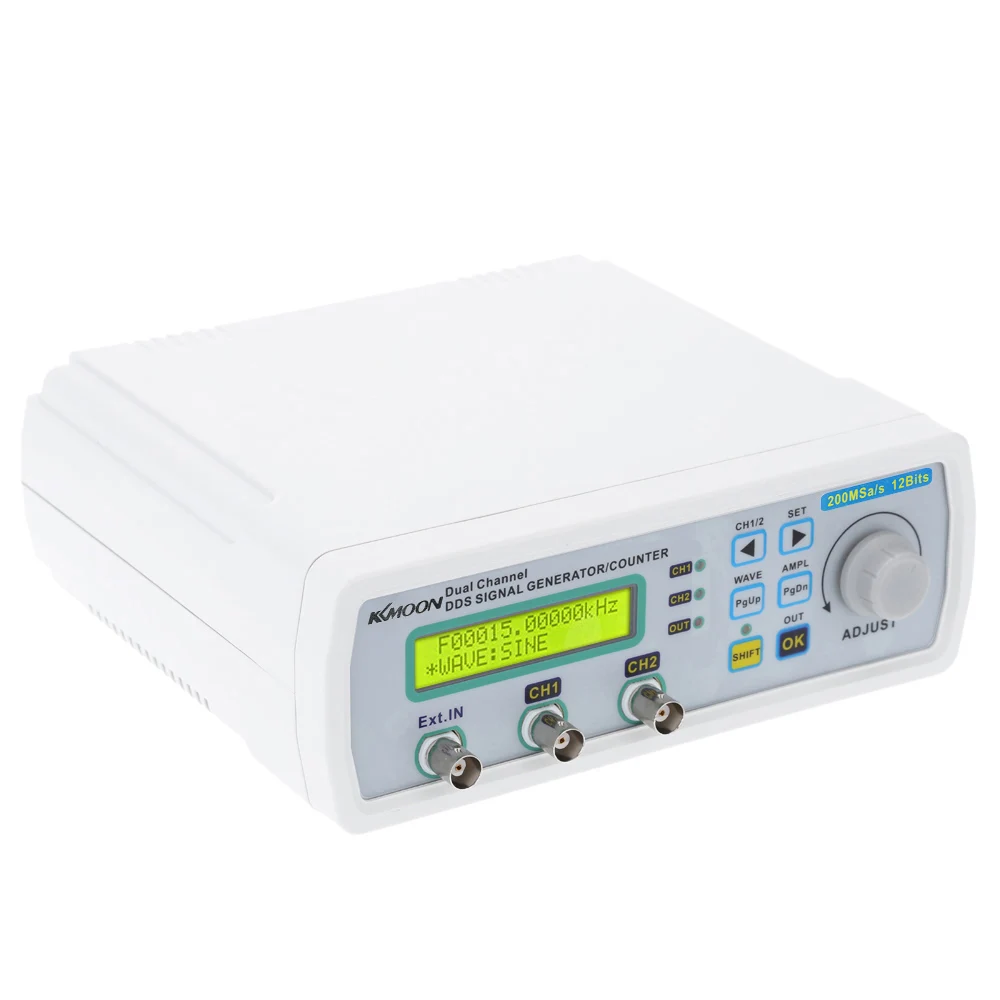

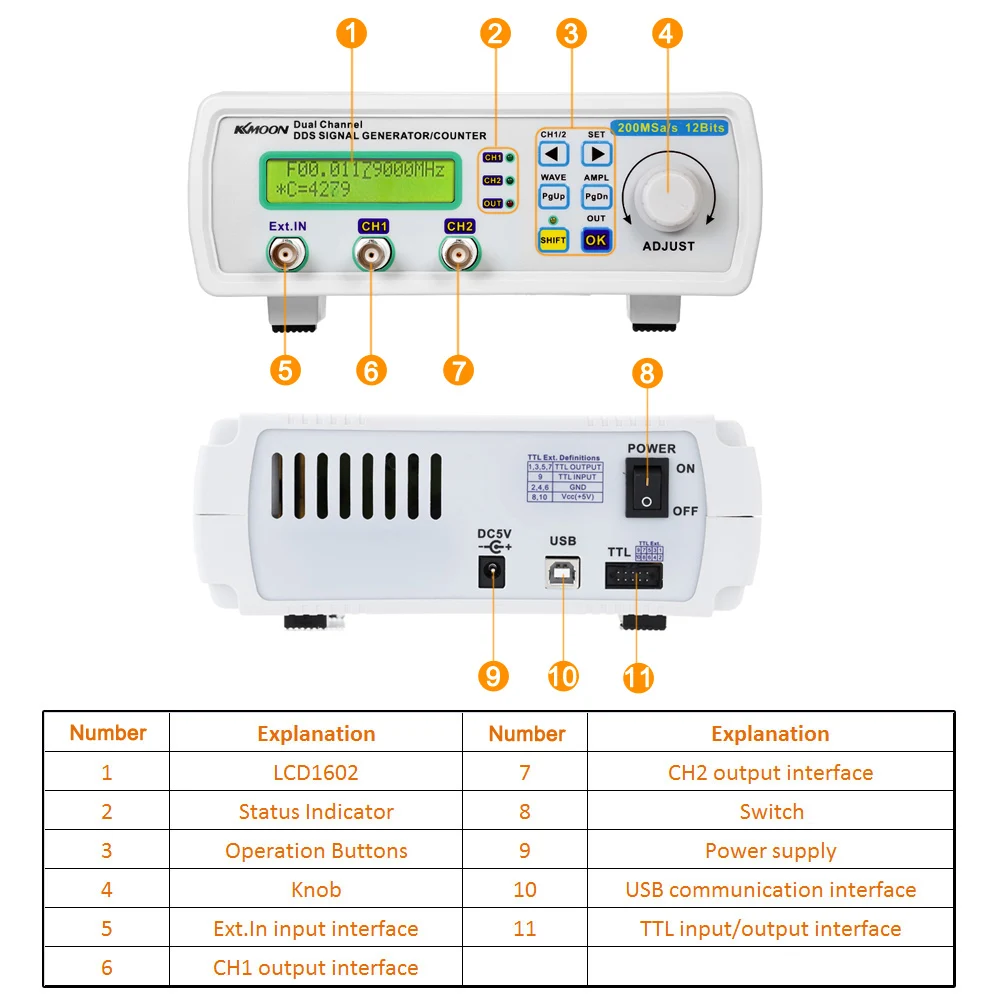

Генератор сигналов DDS произвольной формы-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и SMT во внутренней цепи, что может значительно улучшить защиту от помех и срок службы инструмента. ЖК-дисплей разделен на две линии: верхняя линия показывает частоту тока, а следующая линия отображает дополнительные параметры или функции. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. д. это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.

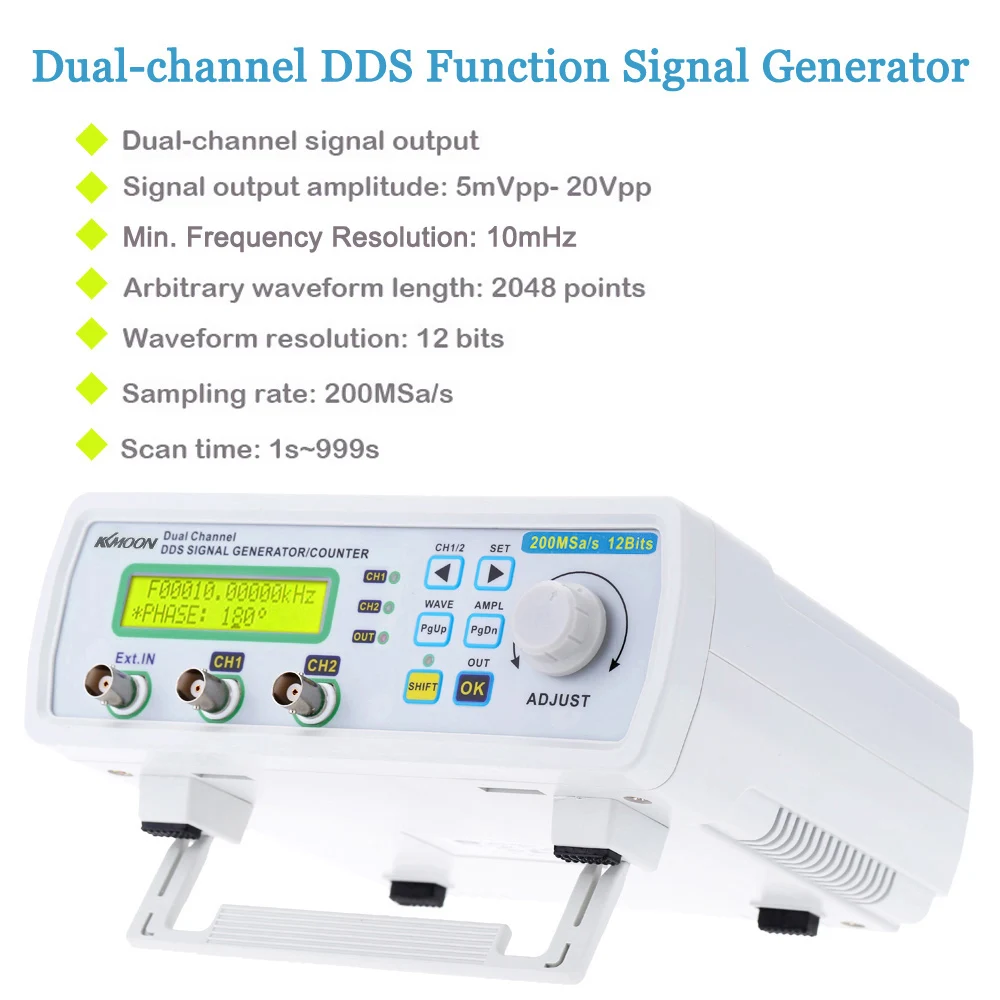

Особенности:

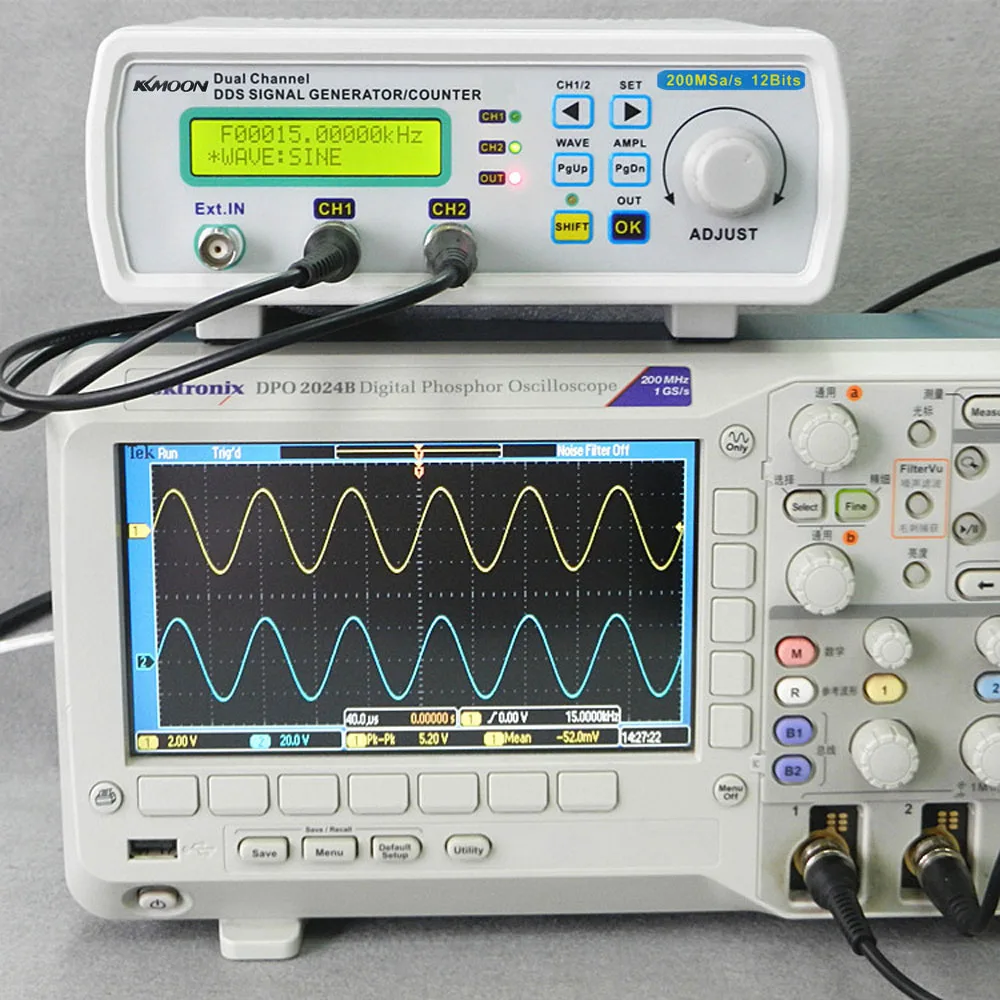

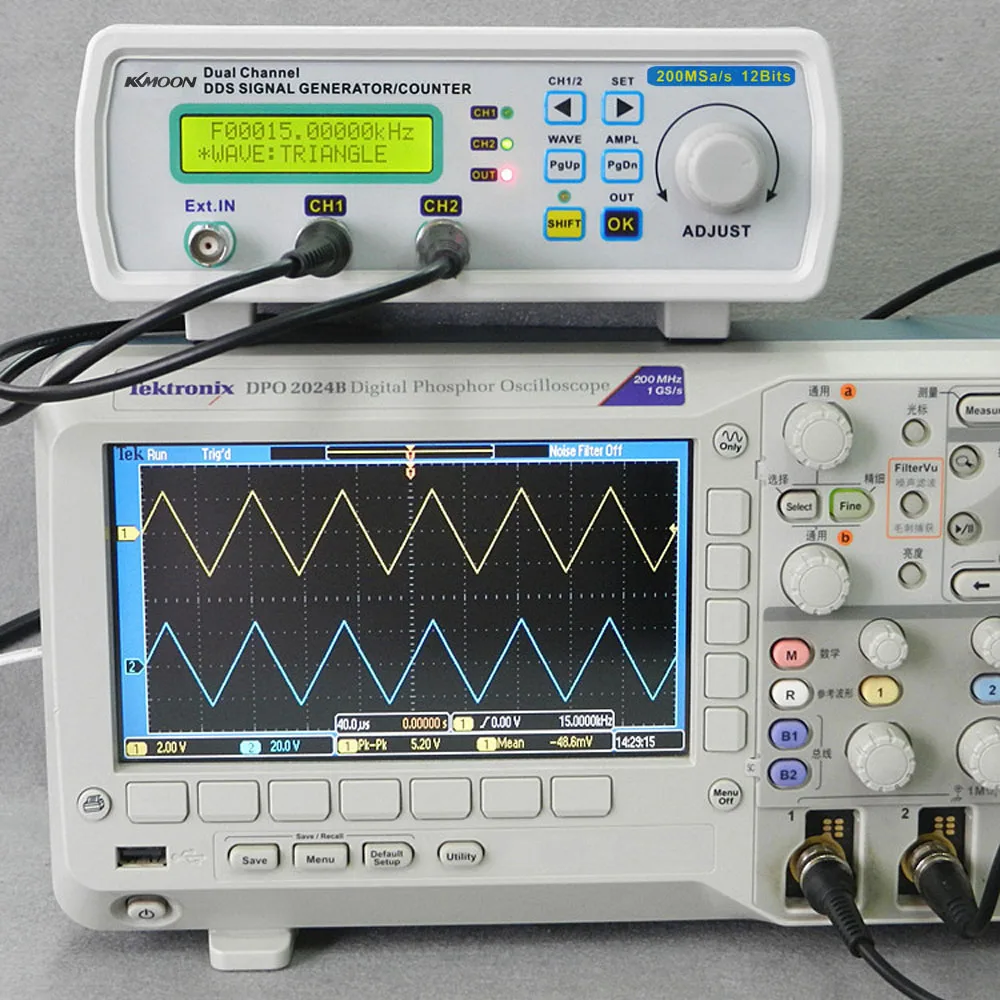

Может выводить произвольные формы сигналов и обычные функциональные формы (синусоидальный/треугольный/квадратный/sawtooth wave и TTL сигнал).
Все функции контролируются в цифровом формате, точные и стабильные.
Двухканальный выход, может работать в синхронизации, разница в фазе регулируется.
С линейной разверткой (макс. до 999 с) и логарифмической частотой функции развертки.
Сигнал обоих каналов имеет встроенный усовершенствованный-20 дб аттенюатор для достижения минимального амплитудного разрешения 1МВ.
С функцией смещения постоянного тока 120% ~ + 120%.

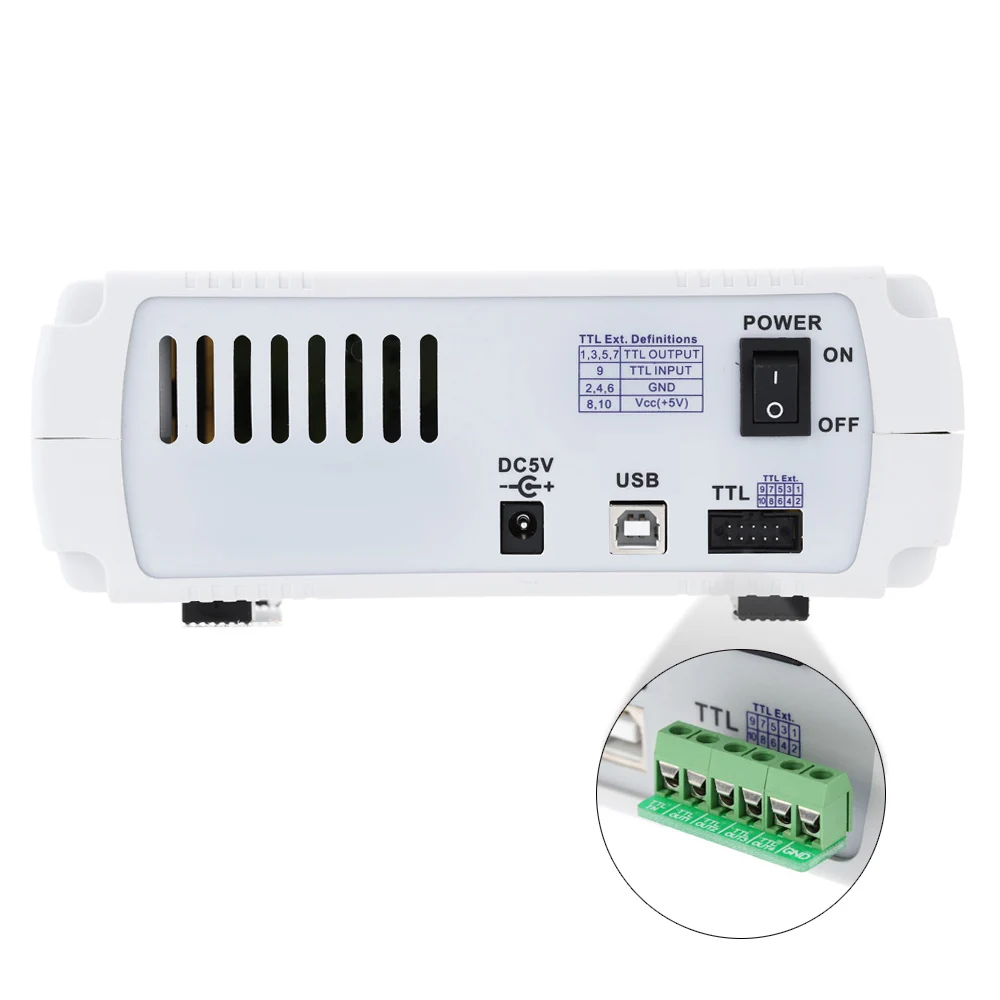

Выход 4 TTL (разница в фазе регулируется).
Имеет Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функцию подсчета.
С интерфейсом USB, после подключения к ПК, ПК может быть использован для управления прибором.

Технические характеристики:

Проект Параметры Ключ Особенности Частотный диапазон Синусоида

Нормальные режимы: 0 Гц ~ 25 МГц

Прямоугольная волна 0 Гц ~ 6 МГц Треугольники волна 0 Гц ~ 6 МГц Пилообразный сигнал 0 Гц ~ 6 МГц Произвольной формы 0 Гц ~ 6 МГц TTL цифровой сигнал волны 0 Гц ~ 6 МГц Выход модуляции Частота развертки Типы сигналов Синусоидальная/Треугольная/квадратная/подъемная звуковая волна, цифровая сигнальная волна CMOS и произвольная форма волны Сигналов Длина 2048 точек Частота дискретизации 200MSa/s Амплитуды сигнала Разрешение 12 бит Минимальное разрешение частоты 10 МГц Частота ошибок +/-5*10 ^(-6) Стабильность частоты +/-1*10 ^(-6) Амплитудный диапазон (от пика до пика)

5mVp-p ~ 20Vp-p

Выход сопротивление 50 Ом (+/-10%) Амплитуда Разрешение

1mVp-p (-20дБ затухание)

10mVp-p (без затухания)

Офсетная печать диапазон -120% ~ 120% (отношение напряжения смещения и амплитуды сигнала) Смещения Разрешение 1% Фазы диапазон 0 ~ 359 ° Фазы Разрешение 1 ° Синусоида Гармонических прибыл Системы 40dBc(<1 МГц); 35dBc(1 МГц ~ 20 МГц) Искажение <0.8%(20 Гц ~ 20 кГц) Прямоугольная волна Подъемный вместе времени ≤ 20ns Выброс ≤ 10% Рабочий цикл диапазон регулировки 0% ~ 99.9% TTL Подъемный вместе времени ≤ 20ns Низкий уровень <0,3 V Высокий уровень 1V ~ 7,5 V Произвольной формы Количество 16 Глубина памяти/группа 1KB/16 Сканирования Режим сканирования Линейная развертка, бревенчатая развертка Время сканирования 1s-999s Диапазон сканирования Он определяется настройками параметров развертки Внешние измерения Частотный диапазон измерений

Время ворот = 10S 0,1Hz - 60MHz

Время ворот = 1S 1 Гц-60 МГц

Ворота времени = 0,1 S 10 Гц-60 МГц

Ворота времени = 0,01 S 100 Гц-60 МГц

Вход Напряжение диапазон

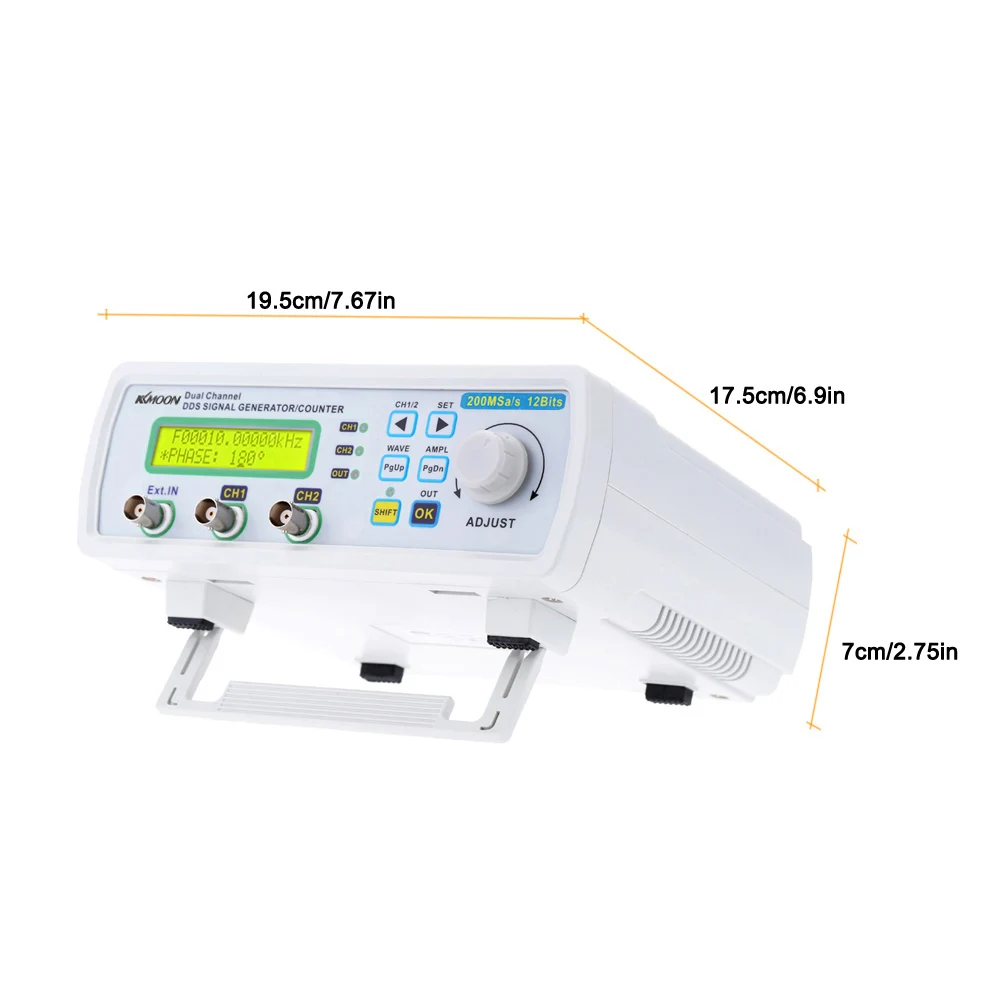

0.5Vp-p ~ 20Vp-p Диапазон измерений 0 ~ 4294967295 Подсчет Вручную Измерение ширины положительного и отрицательного импульса Разрешение 10ns, Макс. Измеряется 10s Периодические измерения Разрешение 20ns, Макс. Измеряется 20s Рабочий цикл измерения Разрешение 0.1%, диапазон измерения от 0.1% ~ 99.9% Выбор источника 1. И тд. Вход (сигнал переменного тока) ; 2. TTL-IN вход (цифровой сигнал) Память Количество 10 Расположение M0 ~ M9 Интерфейс Интерфейс режим Использование USB в последовательном интерфейсе Связь скорость 57600bps Протокол Использование командной строки, соглашение Питание Штепсельная вилка США/штепсельная вилка ЕС (опционально); Вход AC 100-240 В Выход DC 5V Общие Размеры 19,5*17,5*7 см/7,67*6,9 * 2.75in Вес 525 г/18,54 унций Посылка Размеры 24*21*9,5 см/9,45*8,3*3,74 дюймов (Д * Ш * В) Посылка Вес 950 г/33,51 унций

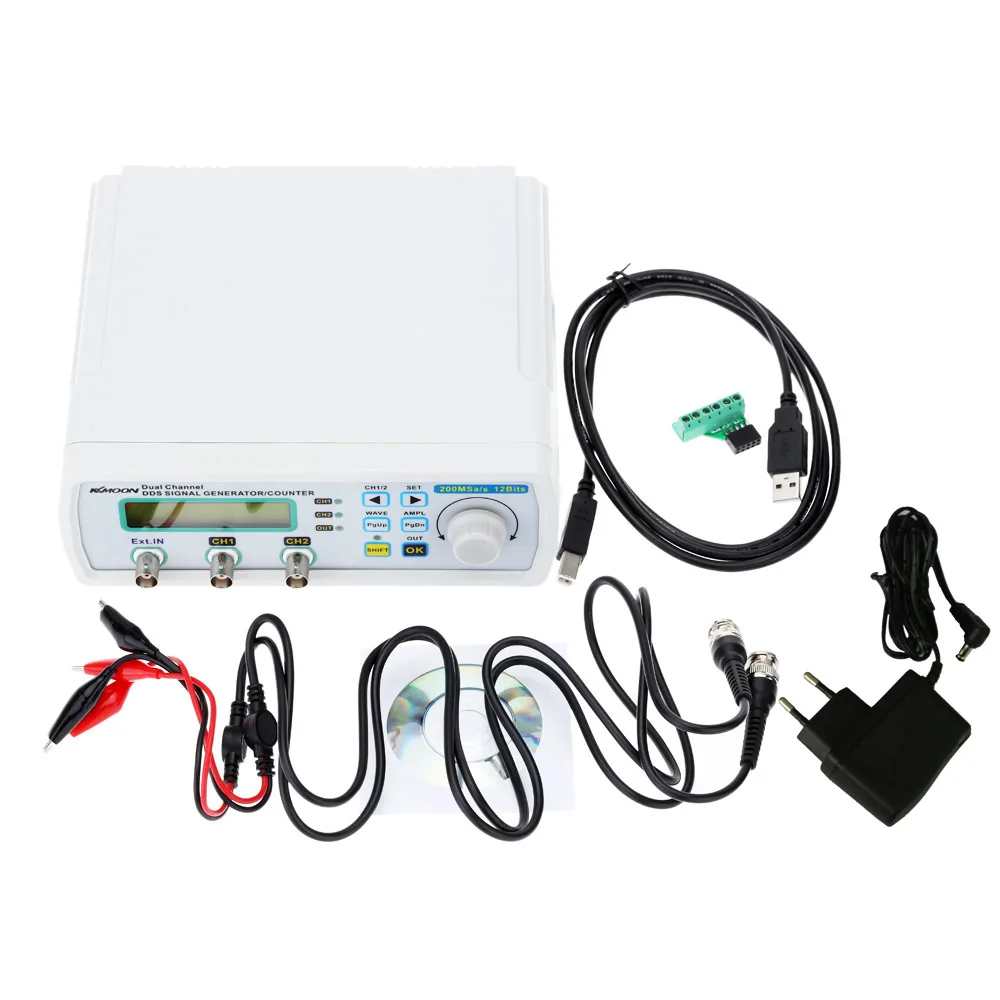

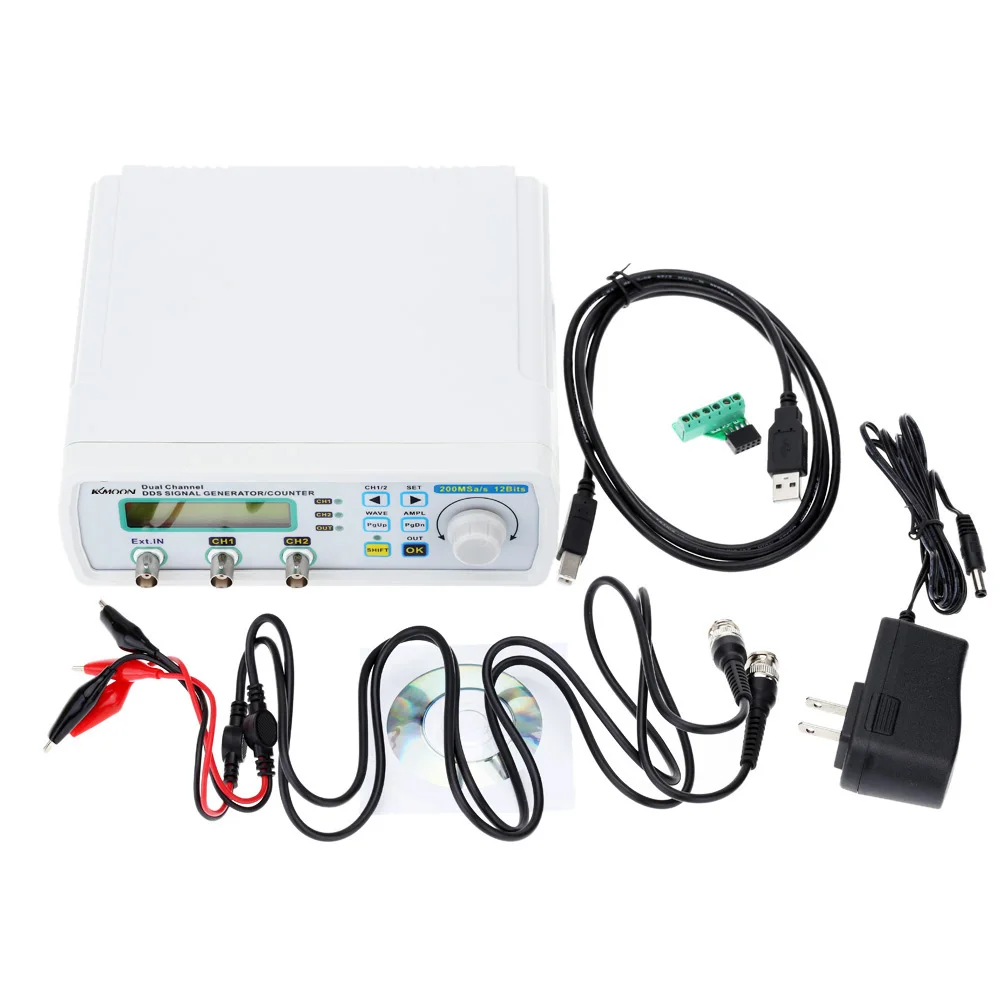

Посылка список:
1 * генератор источника сигнала
1 * USB кабель
1 * CD-плеер
1 * Расширительная плата TTL
1 * Мощность адаптер
2 * BNC зажимы кабель







Доставка:

1. Мы гарантируем отправку товара в течение 24-72 часов после подтверждения оплаты, за исключением праздничных дней.
2. Мы отправляем по Почта Китая, HKpost EMS,DHL,Fedex, в соответствии с вашим выбором при размещении заказов.
3. Если вы не получили товар через 45 дней, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы решить проблему.
4. Мы не несем ответственности за задержки, связанные с таможней, ввозными пошлинами, налогами или другими таможенными сборами.

Гарантия:

1. Все товары имеют 1 год гарантии. Если ваша покупка не соответствует товарному качеству, пригодности для целей или соответствия описанию, мы можем убедиться, что ваши проблемы решены.
2. Для неправильно отгруженных товаров, пожалуйста, свяжитесь с нами в течение 48 часов после доставки. Мы организуем доставку правильных товаров или вернем все ваши платежи.
3. Для дефектных или неисправных продуктов, пожалуйста, сделайте фотографии или видео, мы отправим или вернем деньги после подтверждения.
