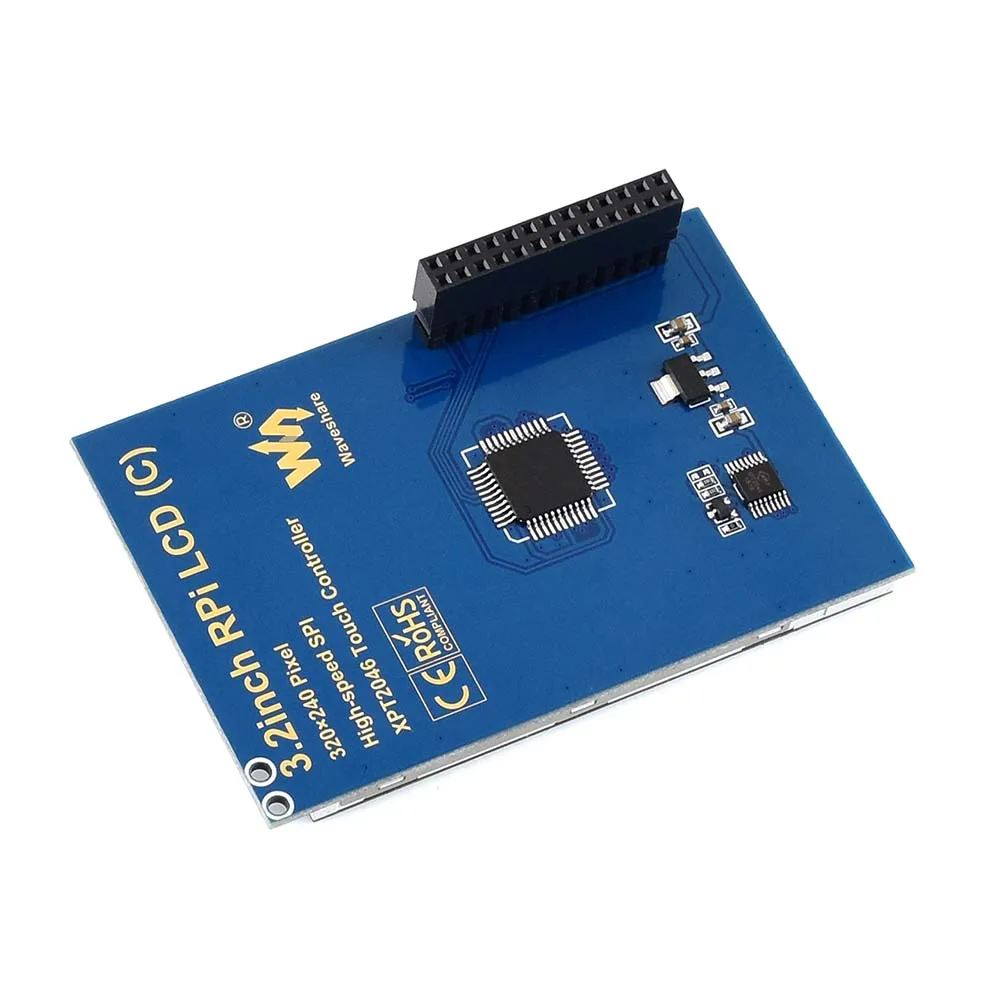

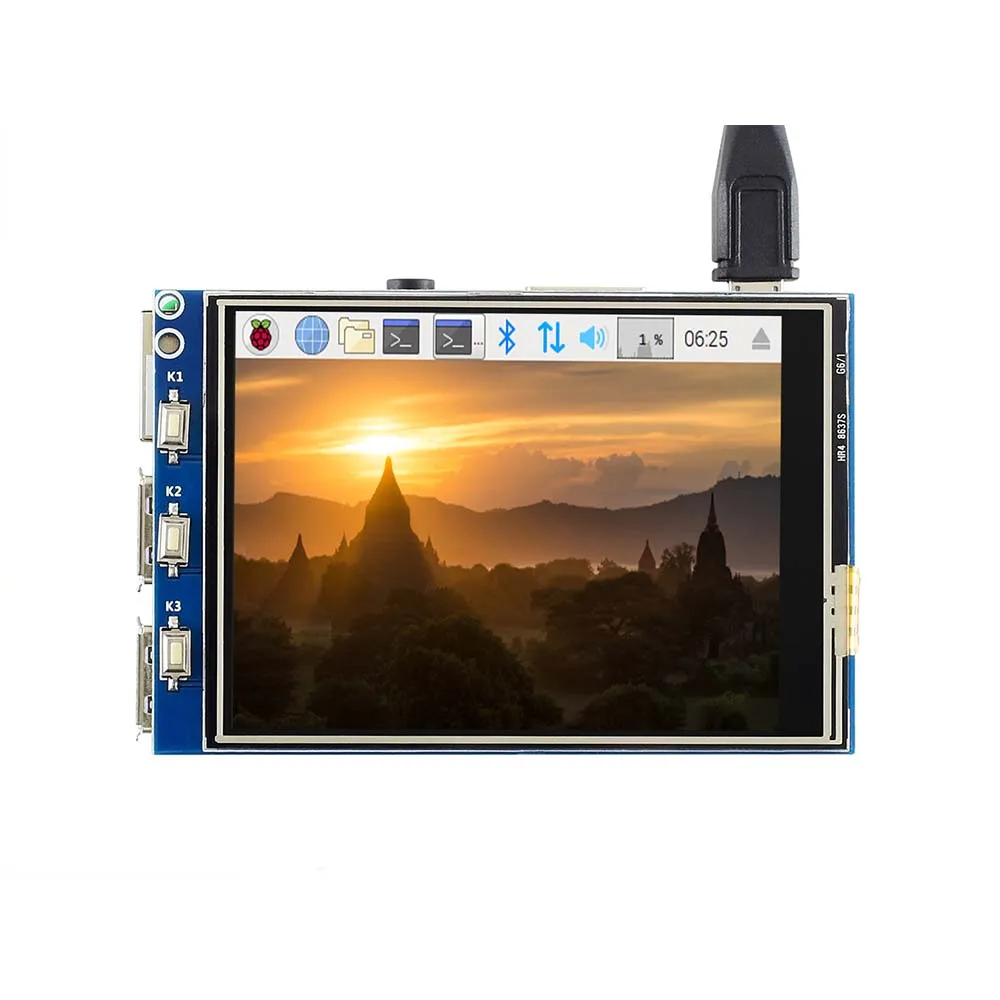

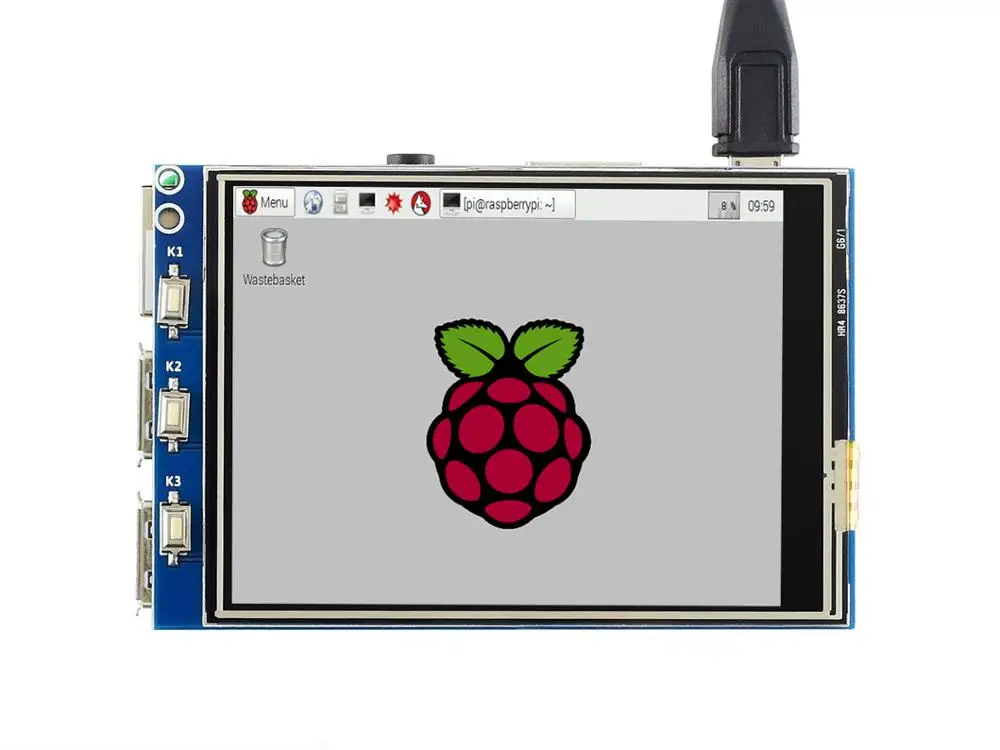

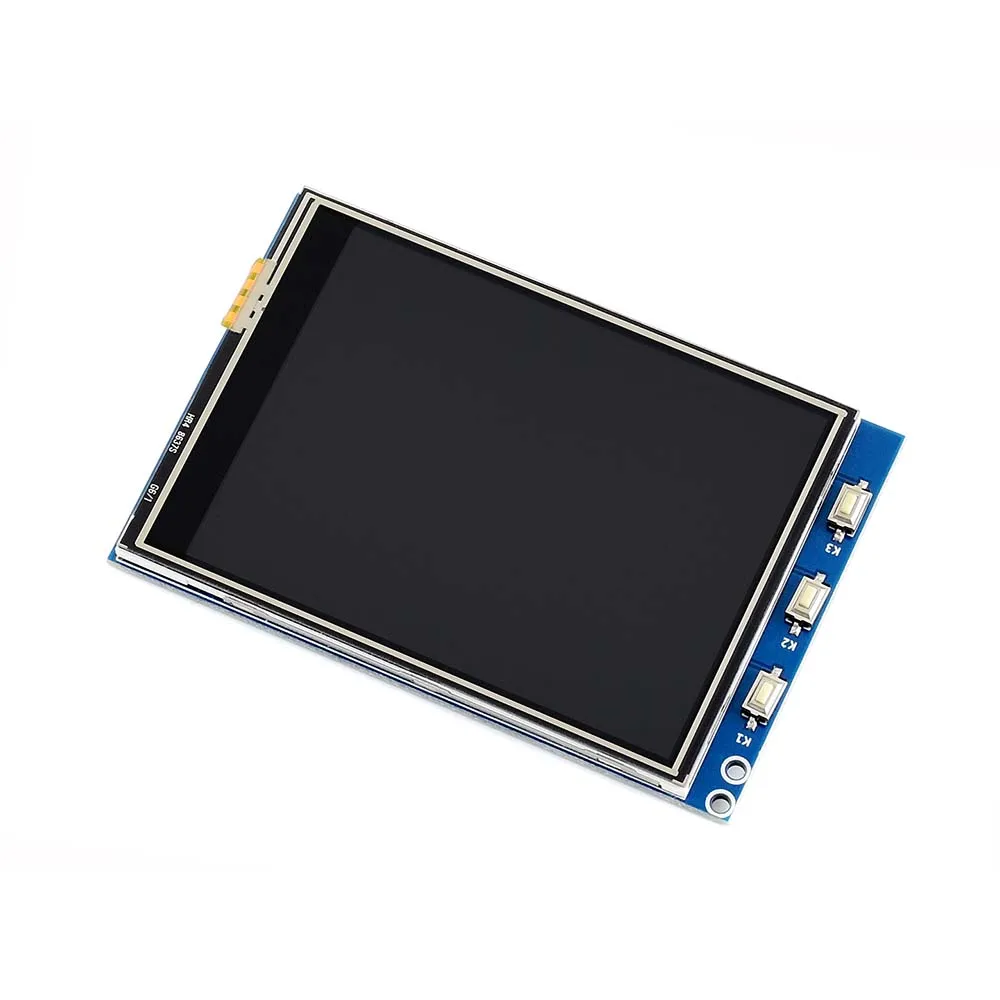

Waveshare 320x240 3 2-дюймовый сенсорный экран TFT LCD предназначен для Raspberry Pi 125 МГц

320x240, 3,2 дюймов сенсорный экран TFT ЖК-дисплей предназначен для Raspberry Pi, 125 МГц высокая скорость SPI

Особенности 320x240 Аппаратное Разрешение Резистивный сенсорный экран управления Поддерживает любые версии Raspberry Pi (непосредственно подключаемый) Высокоскоростная передача сигнала SPI 125 МГц, четкий и стабильный эффект отображения Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali/Retropie) Поддерживает Драйвер программного обеспечения FBCP, позволяет настроить разрешение программного обеспечения и настроить двойной дисплей Размер идеально подходит для Pi (Raspberry Pi B +/2B/3B/3B +) Высокое качество погружения золотое покрытие поверхности В сочетании с Raspberry Pi (частота обновления до 50 Гц) позволяет:Смотрите видео (различные форматы, такие как MP4)Играйте в видеоигры (RetroPie, сделайте укус)Снимайте фотографии при прикосновении (до 17 режимов работы камеры)Используйте программную клавиатуру (системное взаимодействие без клавиатуры/мыши) Основные параметрыКонтроллер сенсорного экранаXPT2046Цвета65536ПодсветкаСветодиодные лампыРазрешение320x240 (пиксель)Соотношение сторон8:5Потребляемая мощностьTBDПодсветка токTBDРабочая температура. (℃)TBDЖК-дисплей типНа тонкопленочных транзисторах на тонкоплёночных транзисторахЖК-дисплей интерфейсSPIТип сенсорного экранаРезистивныйИнтерфейсPIN нет.СимволОписание продукта:1 、 173,3 VПоложительный (3,3 В Потребляемая мощность)2, 45 VПоложительная мощность (5 В вход питания)3, 5, 7, 8, 10, 22NCNC6, 9, 14, 20, 25GNDЗаземления11TP_IRQПрерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение12KEY1Ключ13RSTСброс, низкая active15LCD_RSИнструкция/выбор регистра данных, низкая для инструкции, высокая для данных16KEY2Ключ18KEY3Ключ19LCD_SI/TP_SISPI ввод данных LCD/сенсорной панели21TP_SOВыход данных SPI сенсорной панели23LCD_SCK/TP_SCKЧасы SPI LCD/сенсорная панель24LCD_CSВыбор ЖК-чипа, низкая активность26TP_CSВыбор чипа сенсорной панели, низкая активностьВнешний размер

Развития ресурсы

Вики:Www.waveshare.com/wiki/3.2inch_RPi_LCD_ (C)

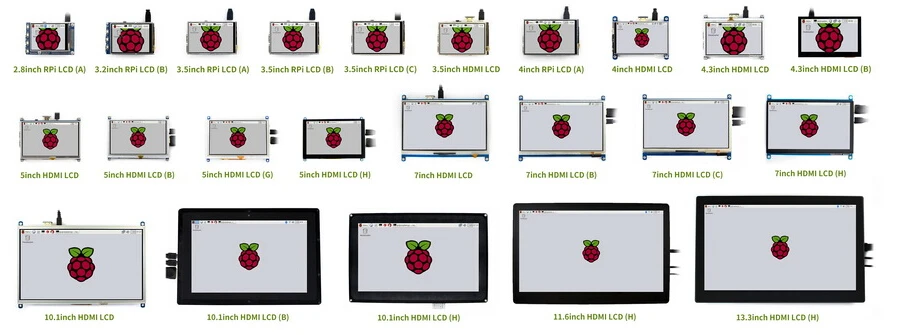

Гид по выбору
Номер изделия:РазрешениеРазъемы для подключения дисплеяИнтерфейс сенсорной панелиДля использования сРазмер (мм)Сенсорная панель типаЗакаленное стеклянное покрытиеIPSЗвукПопулярные игровых консолейКак вы чувствуете2,8 дюймовый ЖК-экран RPi (A)320 × 240I/OI/OPiКак Pi 3B +Резистивный××××★☆3,2 дюймовый ЖК-экран RPi (B)320 × 240I/OI/OPiКак Pi 3B +Резистивный××××★★3,2 дюймовый ЖК-экран RPi (C)320 × 240I/O ※I/OPiКак Pi 3B +Резистивный××××★★★3,5 дюймовый ЖК-экран RPi (A)480 × 320I/OI/OPiКак Pi 3B +Резистивный××××★★★3,5 дюймовый ЖК-экран RPi (B)480 × 320I/OI/OPiКак Pi 3B +Резистивный×√××★★★3,5 дюймовый ЖК-экран RPi (C)480 × 320I/O ※I/OPiКак Pi 3B +Резистивный××××★★★3,5 дюймовый ЖК-дисплей480 × 320HDMII/OPiКак Pi 3B +Резистивный×√√√★★★★4 дюймовый ЖК-экран RPi (A)480 × 320I/OI/OPi94 × 61Резистивный×√××★★★☆4 дюймовый ЖК-дисплей480 × 800HDMII/OPi99 × 58Резистивный×√××★★★★4,3 дюймовый ЖК-дисплей480 × 272HDMII/OPi106 × 68Резистивный××××★★★☆4,3 дюймовый ЖК-дисплей (B)800 × 480HDMIUSBНе только Pi106 × 68Емкостный сенсорный экран×√√√★★★★☆5 дюймовый ЖК-дисплей800 × 480HDMII/OPi121 × 78Резистивный××××★★★★5 дюймовый ЖК-дисплей (B)800 × 480HDMIUSBНе только Pi121 × 76Резистивный××××★★★★☆5 дюймовый ЖК-дисплей (г)800 × 480HDMIUSBНе только Pi121 × 76Резистивный××√√★★★★☆5 дюймов HDMI LCD (H)800 × 480HDMIUSBНе только Pi121 × 76Емкостный сенсорный экран××√√★★★★☆7 дюймовый ЖК-дисплей1024 × 600HDMII/OPi165 × 107Резистивный××××★★★★7 дюймовый ЖК-дисплей (B)800 × 480HDMIUSBНе только Pi165 × 107Емкостный сенсорный экран××××★★★★☆7 дюймовый ЖК-дисплей (C)1024 × 600HDMIUSBНе только Pi165 × 107Емкостный сенсорный экран×√××★★★★★7 дюймовый ЖК-дисплей (H)1024 × 600HDMIUSBНе только Pi165 × 107Емкостный сенсорный экран※√√√★★★★★10,1 дюймовый ЖК-дисплей1024 × 600HDMII/OPi235 × 144Резистивный××××★★★★10,1 дюймовый ЖК-дисплей (B)1280 × 800HDMIUSBНе только Pi274 × 187Емкостный сенсорный экран√√××★★★★★10,1 дюймовый ЖК-дисплей (H)1024 × 600HDMIUSBНе только Pi257 × 162Емкостный сенсорный экран××√×★★★★☆11,6 дюймовый HDMI LCD (H)1920 × 1080HDMIUSBНе только Pi285 × 182Емкостный сенсорный экран√√√√★★★★★13,3 дюймовый ЖК-дисплей (H)1920 × 1080HDMIUSBНе только Pi330 × 208Емкостный сенсорный экран√√√√★★★★★

Примечание:

Pi 3B + означает Raspberry Pi 3 Model B +Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта.Интерфейс дисплея ※:3,2 дюймовый ЖК-экран RPi (C), 3,5 дюймовый ЖК-экран RPi (C)Характеристики высокоскоростного SPI 125 МГц, обеспечивает более высокую скорость обновления, чем обычный интерфейс ввода/вывода.Закаленное стеклянное покрытие ※:7 дюймовый ЖК-дисплей (H) (с корпусом)Особенности закаленного стекла, в то время как7 дюймовый ЖК-дисплей (H)Использует обычный чехол для экрана

У вас есть Внешний вид:

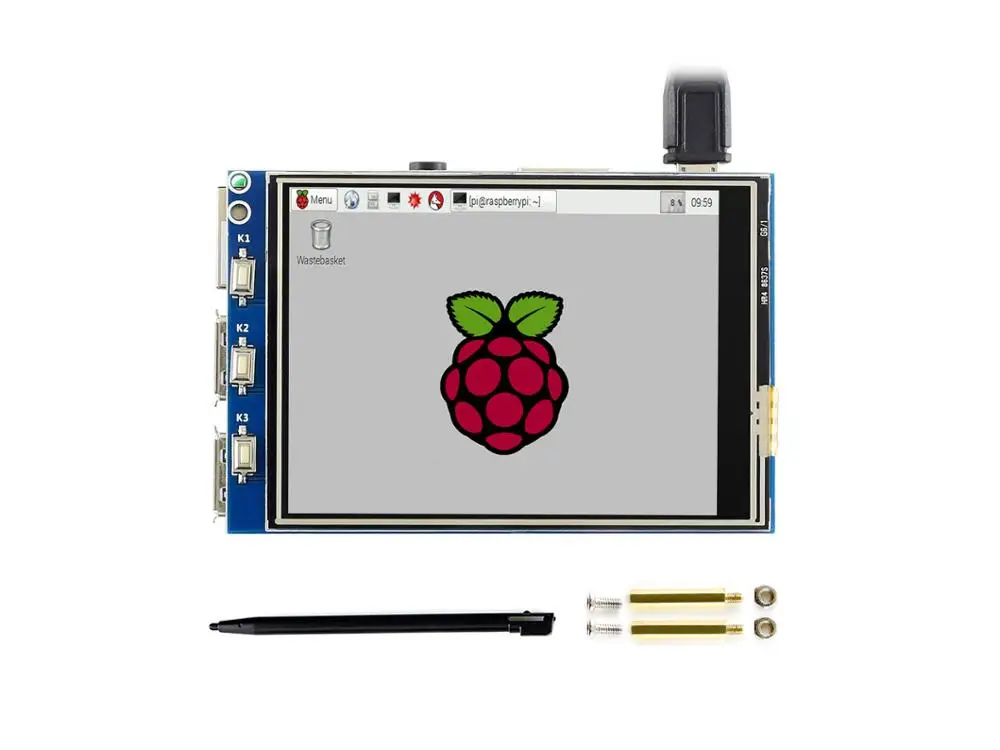

Содержимое упаковки

Вес упаковки:0,054 кг

3,2 дюймовый ЖК-экран RPi (C) x1Стилус для сенсорного экрана, x1Набор винтов RPi (2 шт.) x1
