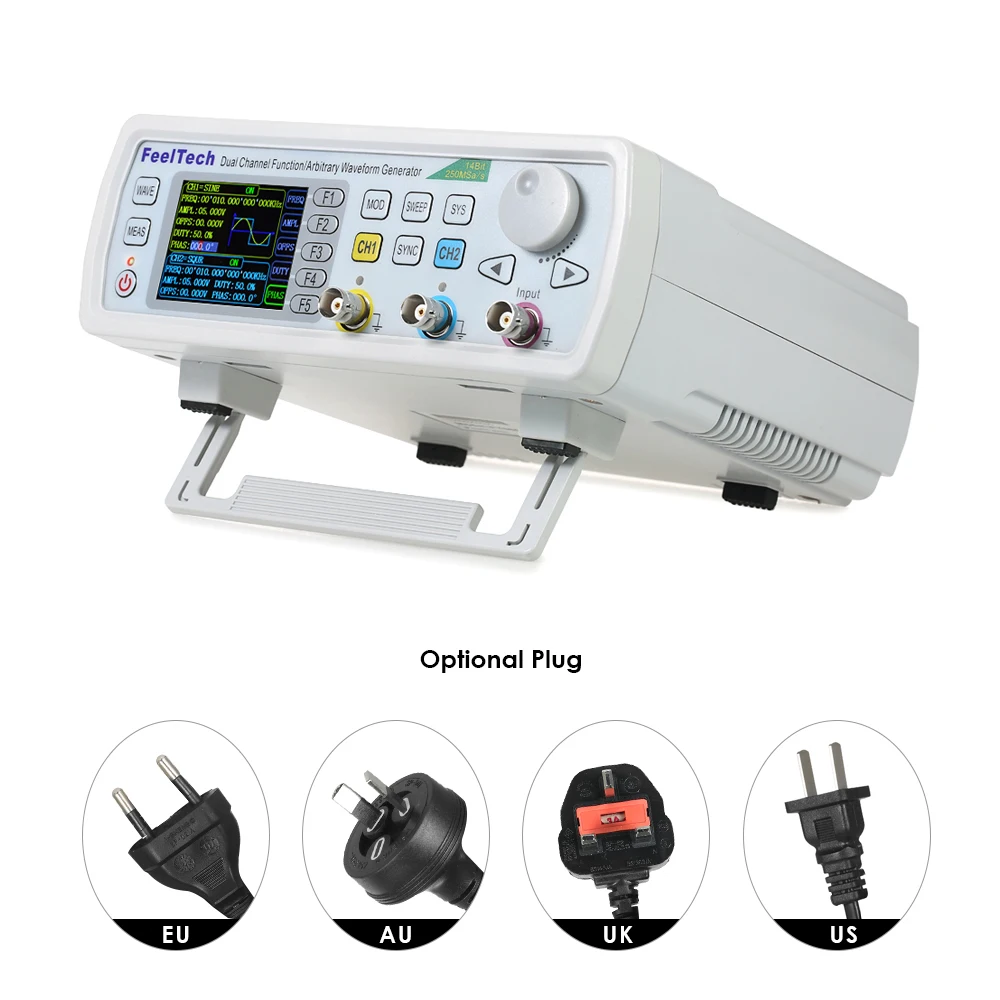

FY6600 30M Высокая точность цифровой генератор сигналов DDS двухканальный Функция

Высокоточный цифровой DDS двухканальный функциональный сигнал/произвольный генератор 250MSa/s 8192*14 битов Частотный метр VCO Burst AM/PM/FM/ASK/FSK/PSK модуляция 30 МГц

Двухканальный генератор сигналов серии FY6600 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчик и счетчик частоты и т. Д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:
Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений.
2,4 дюймов TFT цветной ЖК-дисплей с 320*240 Разрешение, одновременное отображение параметров и графикой CH1 и CH2.
Применение 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации и 14 бит в вертикальном направлении.
Может выводить до 97 групп функций/произвольной формы волны: 33 группы заданных сигналов и 64 группы пользовательских сигналов.
64 группы функций хранения произвольных волн, каждая глубина хранения сигналов составляет 8192 точек * 14 бит.
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Развертки Функция: Линейная развертка и логарифмической развертки Функция s; 0,01 s-999,99 s Время развертки; Вперед, назад и туда и обратно развертки направлениях.
Функция VCO (выход управления напряжением): частота/амплитуда/смещение/рабочий цикл и модуляция PWM.
Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
Частотомер Функция: Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
Функция счетчика: 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.
Полностью независимый выход с двумя каналами, синхронизация работы между каналами.
Точно Регулировка фаз двух каналов, точность может быть 0,01 °.
Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), разрешение регулировки составляет 0.01%.
-Диапазон смещения 10 В ~ + 10 В постоянного тока, разрешение смещения 0,001 в.
Функция хранения: может сохранить 20 групп параметров, установленных пользователем и извлечь в любое время.
Функция связи: все функции могут контролироваться программой ПК, а Протокол связи открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Функция редактирования произвольной формы сигнала: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

Характеристики:

Параметры частоты Диапазон синусоидальной волны(Опционально) 0 Гц ~ 30 МГц/0 Гц ~ 50 МГц/0 Гц ~ 60 МГц Квадратная волна 0 Гц ~ 25 МГц Треугольная волна 0 Гц ~ 10 МГц Рампа Импульсная волна Произвольная форма волны TTL/COMS 0 Гц ~ 20 МГц Минимальная ширина импульса 20ns (минимальная ширина импульсной волны всех моделей может достигать 20ns) Минимальное разрешение 1μHz Точность частоты +/-20ppm Стабильность частоты +/-1ppm/3 часа Параметры формы волны Типы сигналов Синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, половина волны, полная волна, позитивный шаг, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, мультитон, шум, ЭКГ, Трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора сигналов, определяемых клиентом Длина волны 8192 точек * 14 бит Частота дискретизации 250MSa/s Вертикальное разрешение 14 бит Синус Гармоническое подавление ≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц) Полное гармоническое искажение <0.5% (20 Гц ~ 20 кГц, 0dBm) Квадратный Время подъема/падения ≤ 7 НС (VPP<5 В) Overshoot ≤ 5% Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%) Пилообразная волна Линейность > 99% (0,01 Гц ~ 10 кГц) Выходные параметры Амплитуда (VPP) Частота вращения ≤ 10 МГц 10 МГц <частота ≤ 20 МГц Частота> 20 МГц 1mVpp ~ 20Vpp 1mVpp ~ 10Vpp 1mVpp ~ 5Vpp Разрешение 1МВ Амплитудная стабильность +/-0.5%/5 часов Амплитудная плоскостность +/-2.5%(<10 МГц); +/-5%(>10 МГц) Сигнал на выходе Сопротивление 50 Ом +/-10% (Типичный) Защита Все каналы могут работать в течение 60 с при нагрузке короткого замыкания Смещение постоянного тока Диапазон смещения Frequency≤ 20 МГц: +/-10V; Частоты> 20 МГц: +/-2,5 V Офсетное разрешение 1МВ Параметры фазы Диапазон фаз 0 ~ 359,99 ° Разрешение фазы 0,01 ° TTL выход Амплитуда уровня TTL > 3Vpp Разветвителя > 8 TTL нагрузка Время подъема/падения ≤ 10 нс Выход COMS Низкий электрический уровень <0,3 в Высокий Электрический уровень 1 В ~ 10 в Время подъема/падения ≤ 18 нс Функция счетчика частоты Измерительные предметы Частота, период, положительная/отрицательная ширина импульса, рабочий цикл Диапазон входного напряжения 2Vpp ~ 20Vpp Измеритель частоты Диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 классов (1S, 10S, 100S) с возможностью регулировки Функция счетчика Диапазон подсчета 0 ~ 4294967295 Режим соединения 2 вида режимов соединения: DC и AC Режим подсчета Ручная работа Функция развертки Несущая Форма волны Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Тип развертки Линейная развертка или логарифм развертка Направление развертки Вперед, назад и круглый ход Время подметания 0,01 s-999,99 s/шаг Развертки объектов Частота, амплитуда, смещение, рабочий цикл

Диапазон установки Пусковое положение и положение отделки могут быть установлены произвольно Диапазон развертки Определяется параметрами Функция VCO (выход управления напряжением) Диапазон модуляции сигнала на вход 0 ~ 5 В Частотный диапазон сигнала VCO 0-1000 Гц Объект управления VCO Частота управления напряжением (VCF), амплитуда управления напряжением, смещение управления напряжением, цикл управления напряжением Специальная функция VCO Может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом Функция модуляции Тип модуляции AM, FM, PM, ASK, FSK, PSK Несущая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока) AM Источник Внутренний (CH2) /внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Глубина От 0% до 100% Модулирующая частота Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц FM Источник Внутренний (CH2) /внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Модулирующая частота Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц PM Источник Внутренний (CH2) /внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Фазовое отклонение От 0 до 360 ° Модулирующая частота Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц Спросить Источник Внутренний (CH2), внешний (ASK IN Port), руководство Модулирующая Форма волны Квадрат с 50% циклом работы Частота ключа 1μHz ~ 10 МГц ФСК Источник Внутренний (CH2), внешний (FSK IN Port), ручной Модулирующая Форма волны Квадрат с 50% циклом работы Частота ключа 1μHz ~ 10 МГц ПСК Источник Внутренний (CH2), внешний (PSK в порту), руководство Модулирующая Форма волны Квадрат с 50% циклом работы Частота ключа 1μHz ~ 10 МГц Функция Burst Несущая Форма волны Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Количество разрывов 1 ~ 1048575 Источник запуска Ручной, внутренний, внешний (AC/DC) Общие параметры Тип дисплея 2,4 дюймов TFT Цвет ЖК-дисплей Сохранение и загрузка Количество 20 Положение От 01 до 20 (01 для значения по умолчанию) Интерфейс Тип интерфейса Последовательный интерфейс USB Скорость связи 115200bps Протокол связи Режим командной строки, обеспечивающий протоколы связи Техника SMD, LSI, надежный и прочный Зуммер Можно включить/выключить, установив Питание Тип штекера(Опционально) Штепсельная Вилка стандарта США/штепсельная вилка стандарта ЕС/штепсельная вилка стандарта Великобритании/штепсельная вилка стандарта Австралии Диапазон напряжения питания AC100V ~ 240V Условия окружающей среды Температура: 0 °C ~ 40 °C; Влажность: <80% Размеры 19,5*17,5*7 см/7,67*6,9 * 2.75in Вес 614 г/21,68 унций Посылка с размером 24*21*9,5 см/9,45*8,3*3,74 дюймов Вес посылка 995-1058 г/35,08-37,73 унций
Посылка:
1 * DDS генератор сигналов
1 * CD
1 * кабель питания
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
