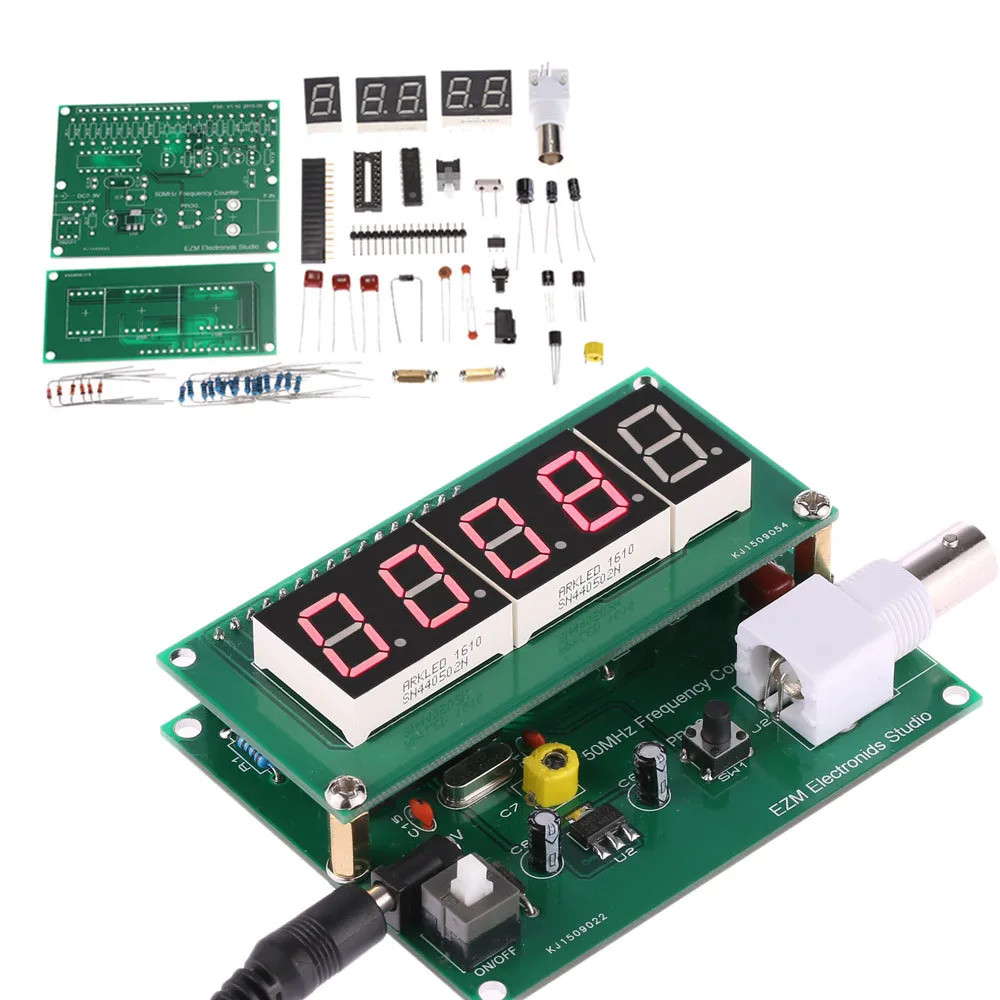

Высокая чувствительность счетчик частоты 1Hz-50 МГц Частотомер, частота счетчик тестер измерения модуль 7-9V 50mA DIY Kit

Особенности:
Частотный диапазон: 1 Гц-50 МГц (на самом деле, он может работать до 78 МГц).
Разрешение четырех или пяти цифр (например, дисплей x.xxx KHz, x.xxx MHz или xx.xx MHz).
Автоматическое переключение диапазона с различными временами ворот.
Программируемое сложение или вычитание смещения частоты.
Вход импеданс: 1,1 м, параллельно с о 10pF.
Входная чувствительность: тиражировано менее 20 мВ RMS от 1 Гц-100 кГц, поднимается до 35 мВ при 20 МГц и 75 мВ при 50 МГц (150 мВ при 78 МГц).
Потребление тока: 50 мА с входом от 7 до 9 В.
Дополнительный (настраиваемый) Энергосберегающий режим, который автоматически выключает дисплей, если частота не изменится значительно в течение 15 с.

Технические характеристики:
Тип: набор "сделай сам"
Частотный диапазон: 1 Гц-50 МГц
Вход импеданс: 1,1 м, параллельно с о 10pF
Разрешение: макс. 1 Гц
Потребление тока: 50 мА с входом от 7 до 9 в
Входное гнездо: BNC
Дисплей: светодиодный цифровой дисплей
Размер печатной платы: 79*62 мм/3,1 * 2.44in
Вес изделия: 60 г/2,11 унций
Посылка Вес: 61-65 г/2,16-2,28 oz

Посылка список:
1 * измеритель частоты

Спецификации материалов

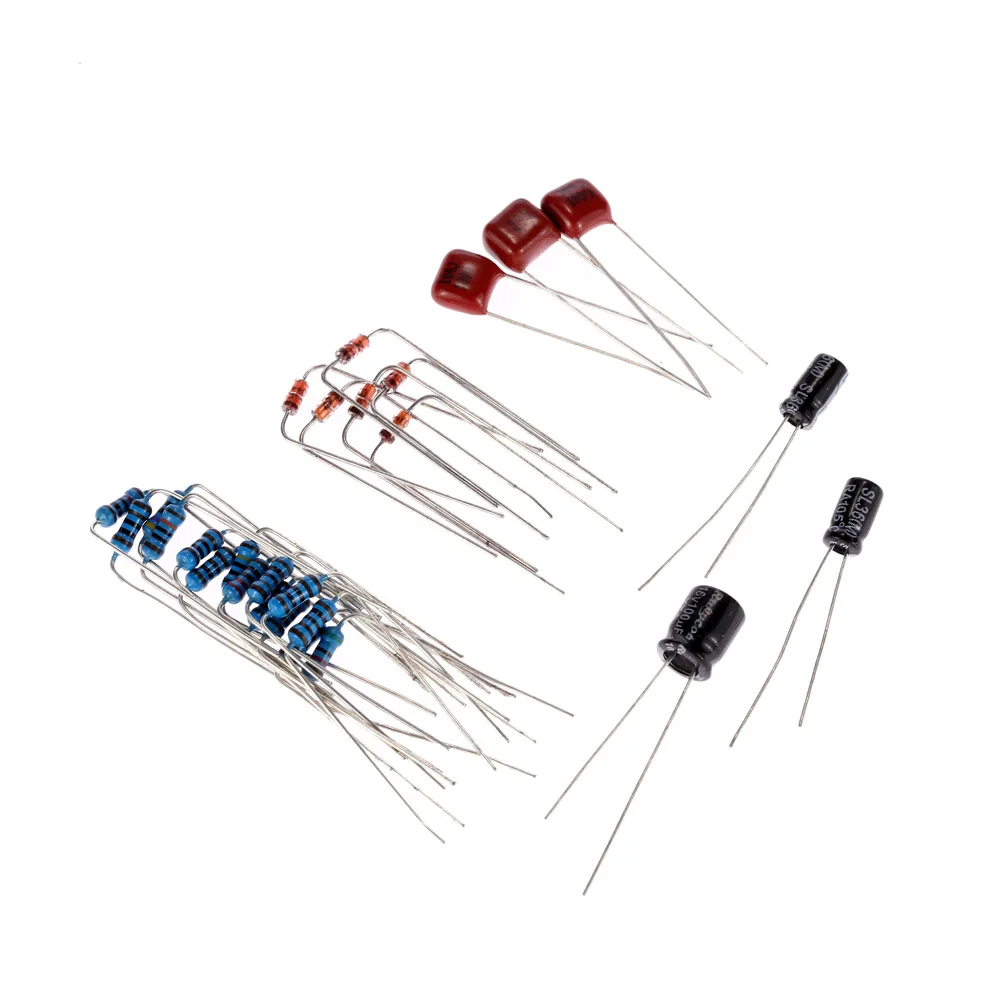

* Резисторы (0,25 W, 1%)
8 R1-R8 1k
2 R9, R15 10k
1 R10 100k
1 R11 1 м
1 R12 220
1 R13 56k * В соответствии с различными партиями C3355, сопротивление может меняться
1 R14 470
* Конденсаторы
1 C1 470n из полипропилена
1 C2 100p Керамика
2 C3 C5 100n из полипропилена
1 C4 47u электролитический
2 C6, C8 10u электролитический
1 C7 6-40p переменной
2 C14, C15 22p Керамика
* Интегральные схемы

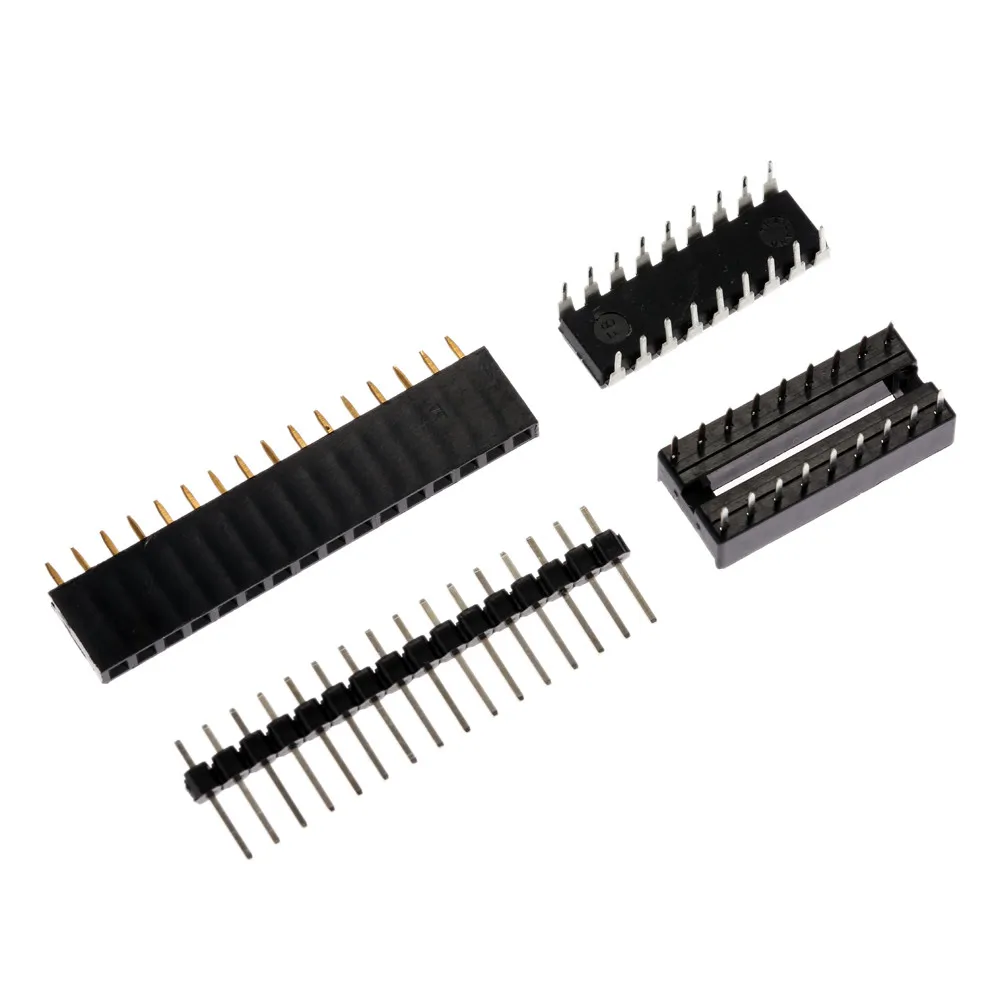

1 U1 PIC16F628A (запрограммирован) + 18pin IC розетка
1 U2 LM1117-5V SMD

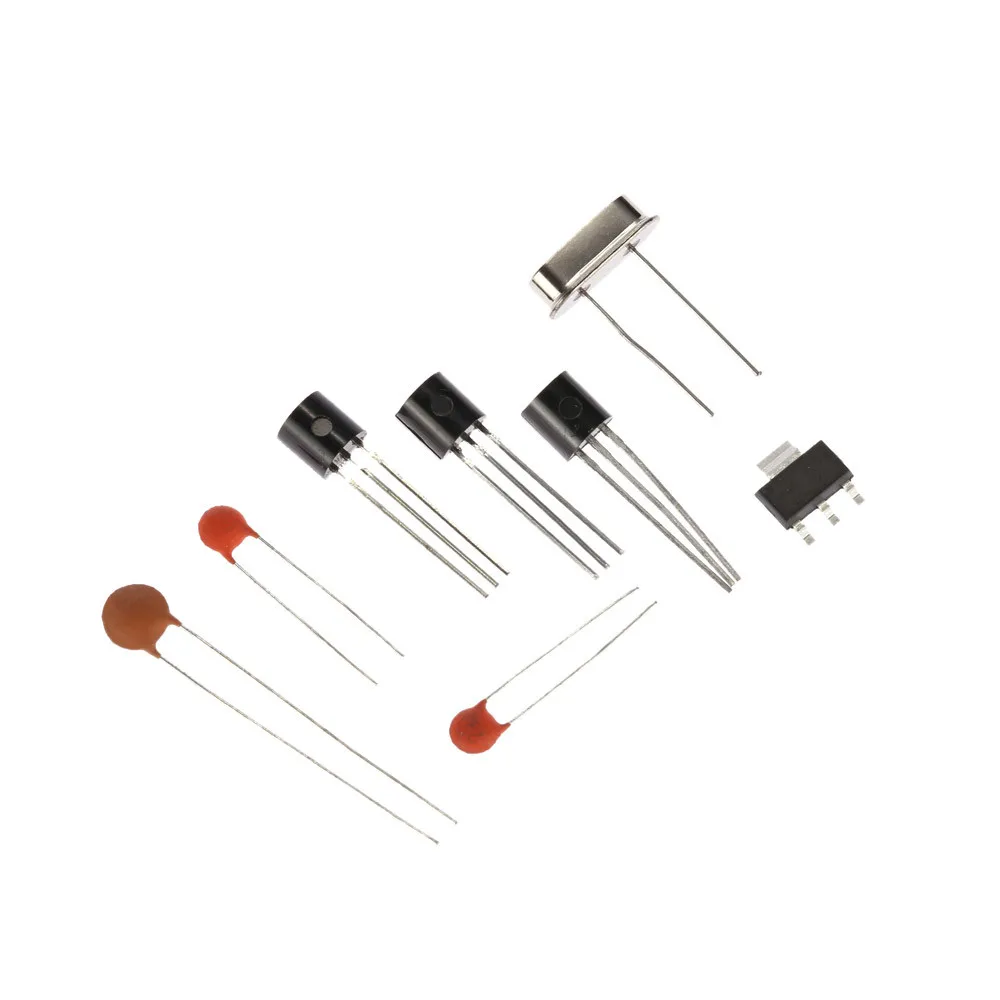

* Транзисторы
1 Q1 C945
1 Q2 J310
1 Q3 C3355
* Диоды для подавления переходных скачков напряжения
6 D1-D6 1N4148
1 D7 1N5819
* Разное
1 J1 16Pin SIL разъем и заголовок
1 J2 BNC разъем
1 J3 DC_CZ_ZM DC адаптер розетка
1 SW1 AN_SW кнопочный переключатель
1 SW2 SW2X2 кнопочный переключатель
1 X1 с украшением в виде кристаллов 20 МГц

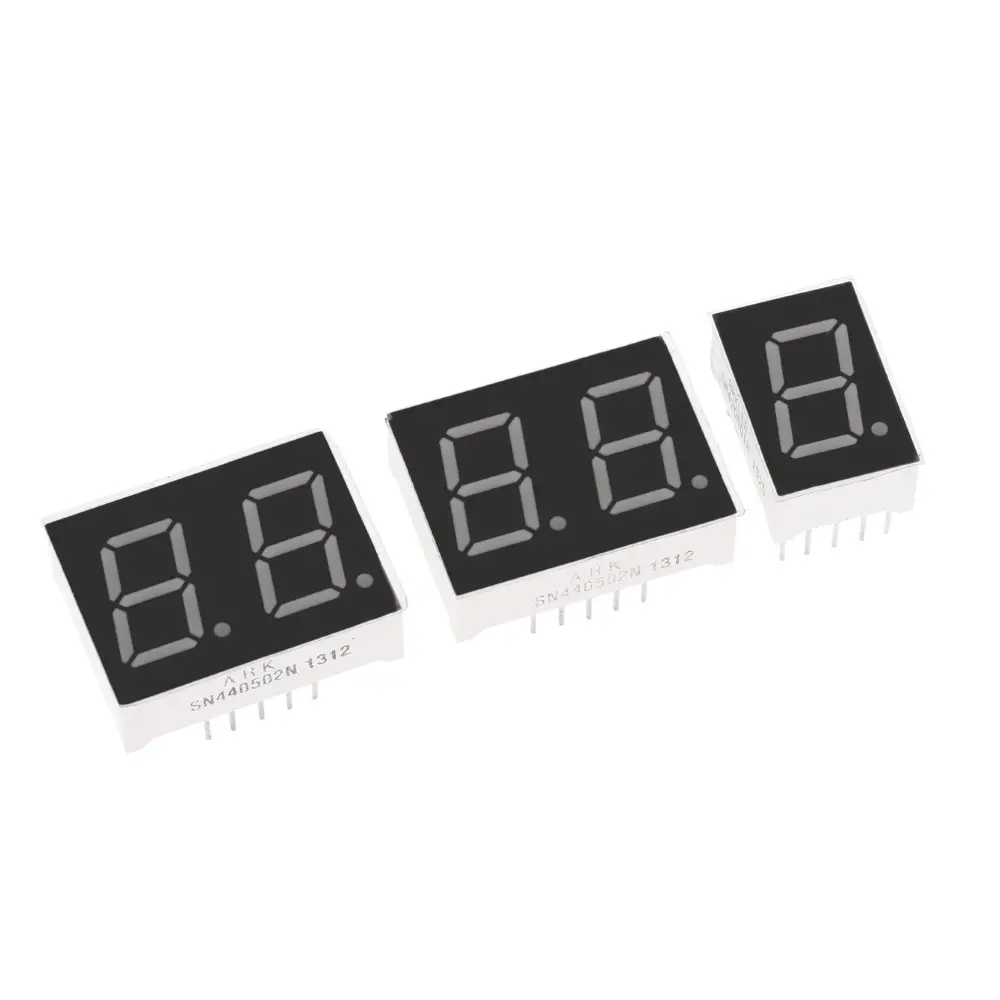

2 SG1-SG2 красный 2 цифры общий катод 7-ми сегментный дисплей
1 SG3 красный 1 деление общий катод 7-ми сегментный дисплей

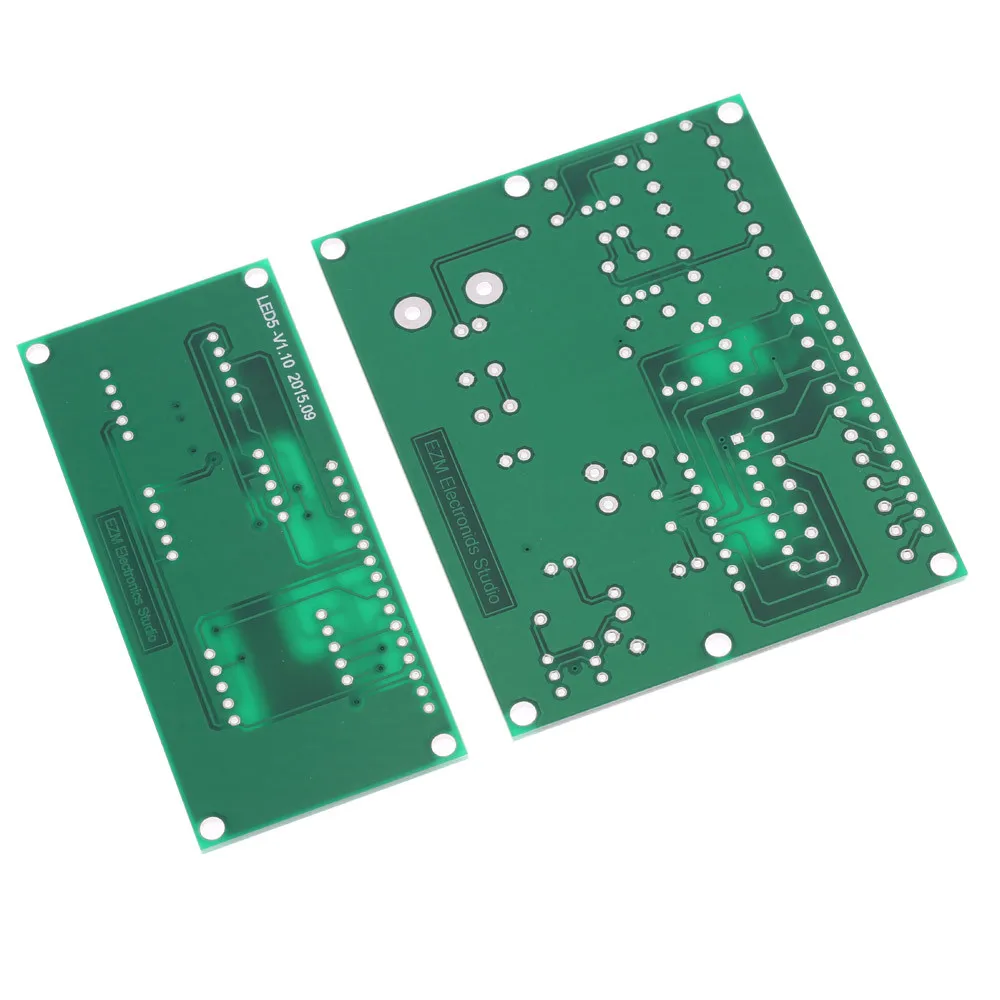

1 печатной платы
1 Дисплей печатной платы
2 Медный столб + винт + пружинная шайба


Схема сборки:
Http://www.dropbox.com/s/0yjnpjtfp7htck2/Aassembly%20diagram%20for%20E1822.pdf?dl=0

Счет материалов:
Http://www.dropbox.com/s/o5g7abvwuk7fswp/Bill%20of%20materials%20for%20E1822.pdf?dl=0

Инструкция по эксплуатации:
Http://www.dropbox.com/s/nrpzdw4nzp5n5cx/The%20main%20features%20of%20E1822.pdf?dl=0
