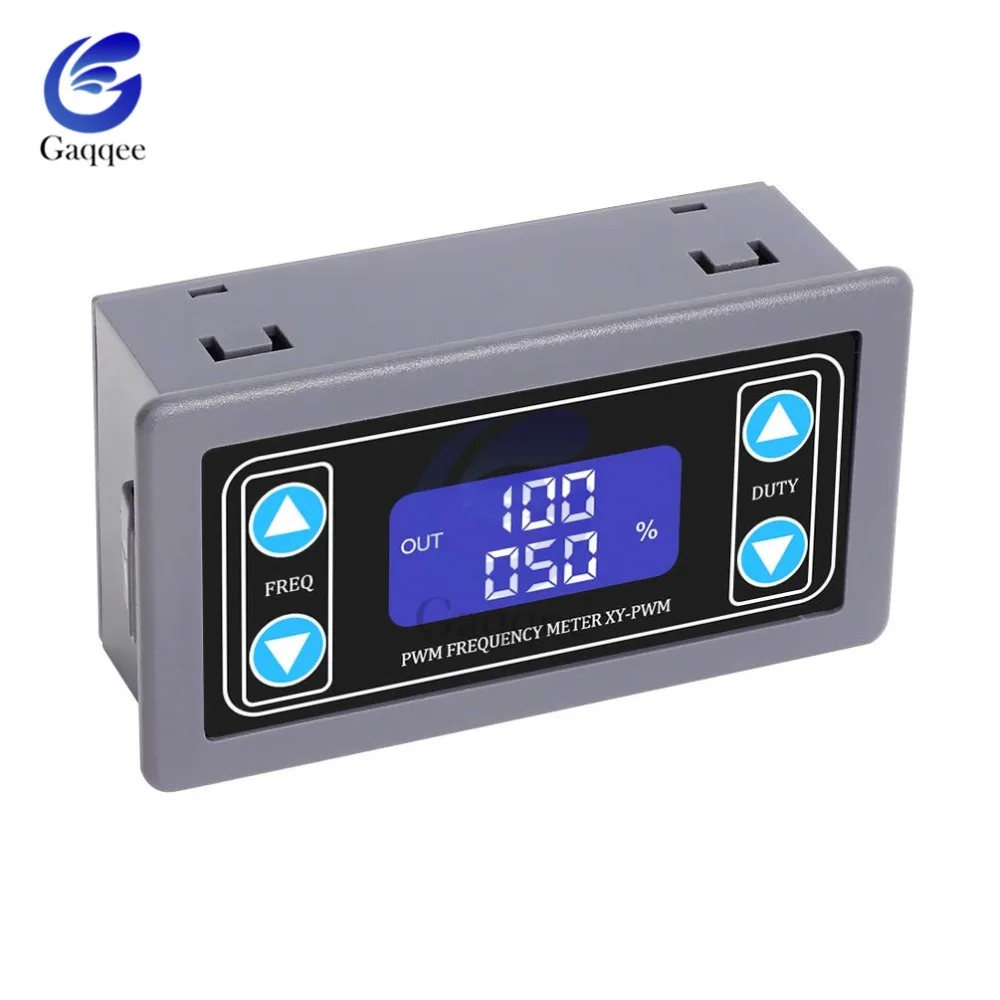

Модуль основные характеристики:

1. Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл;

2. Широкий диапазон частот, высокая точность;

3. Последовательная связь, TTL уровень

Во-первых, описание модуля

PWM выход, вы можете установить частоту, рабочий цикл;

Частота делится на четыре диапазона, автоматическое переключение:

1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц;

2. X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц;

3. X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц

4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц

Частотный дисплей: 100 показывает PWM выход 100 Гц импульса;

1,01 показывает PWM выход 1,01 K импульса;

54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;

1.2.4 означает, что PWM выход 124 кГц импульса;

Диапазон рабочего цикла: 0 ~ 100%;

Все заданные параметры автоматически сохранены.

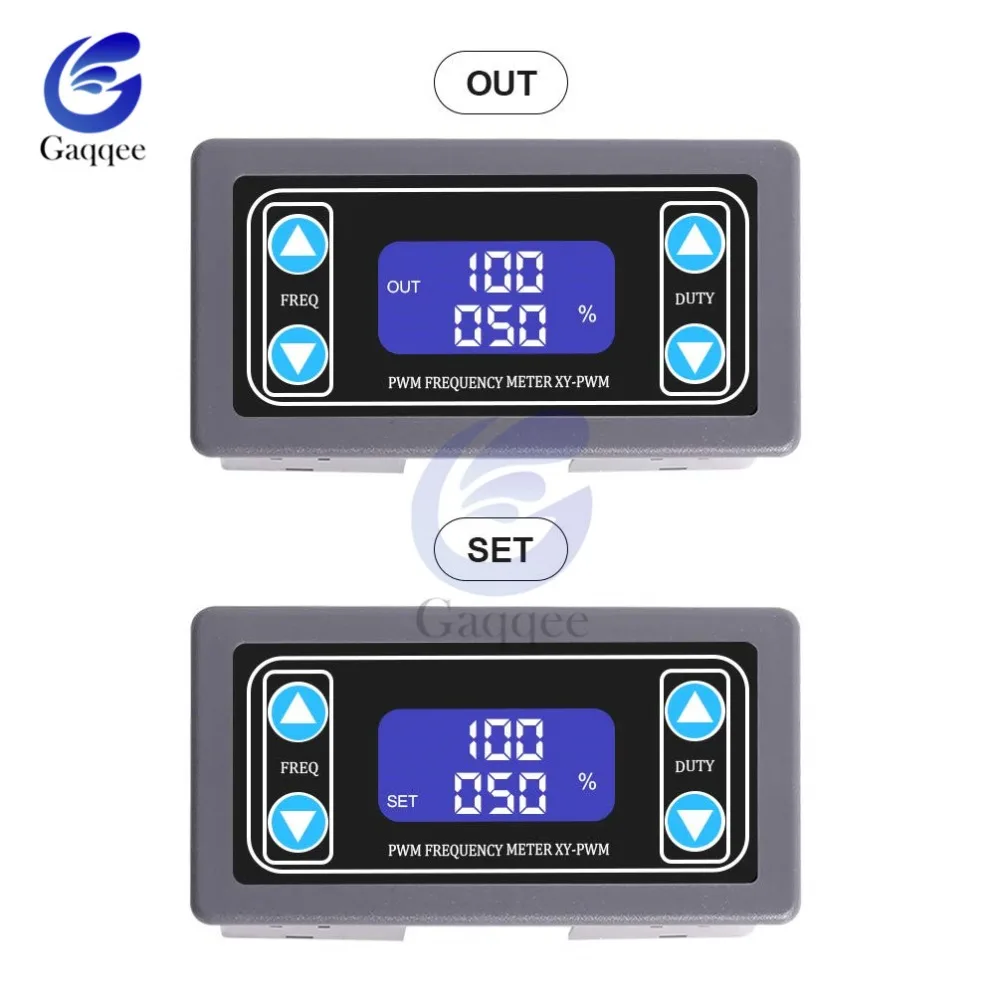

Во-вторых, настройки параметров

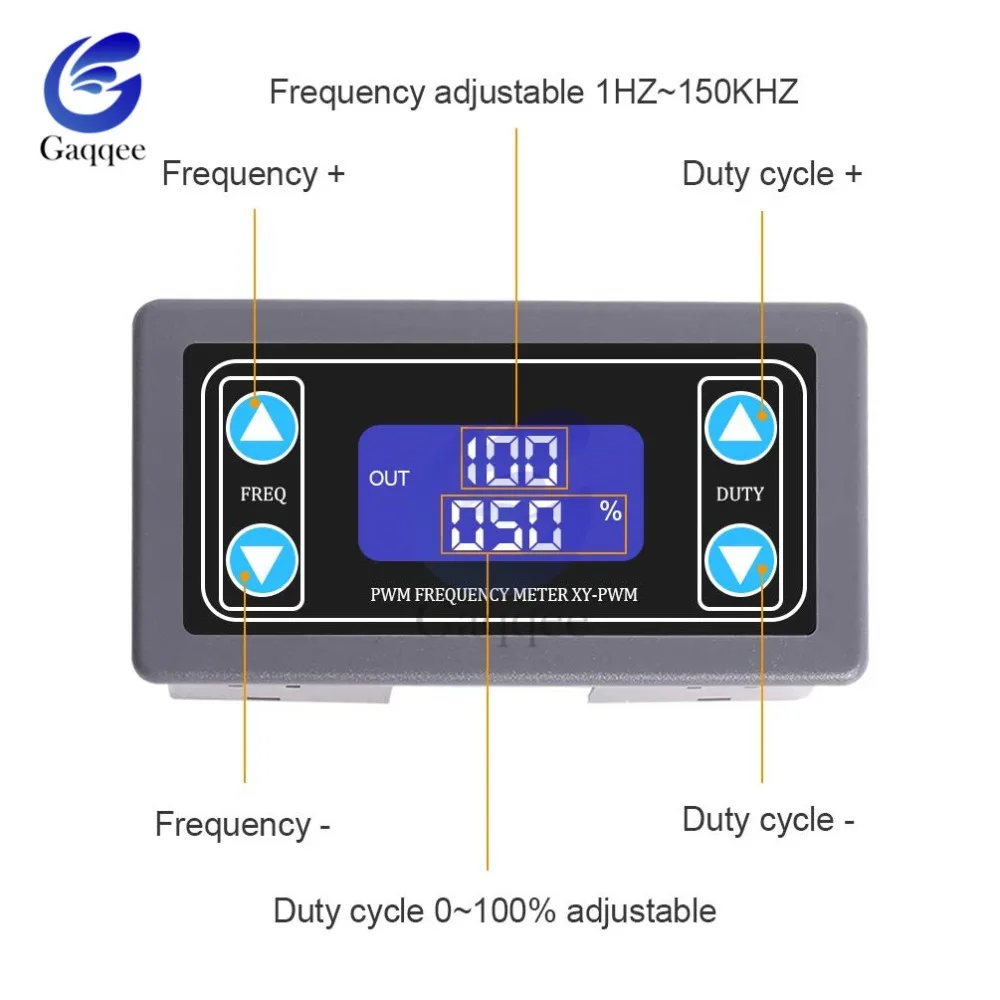

Модуль имеет четыре независимых клавиши, используемые для настройки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), установка параметров автоматически сохраняет, выключение питания не теряется.

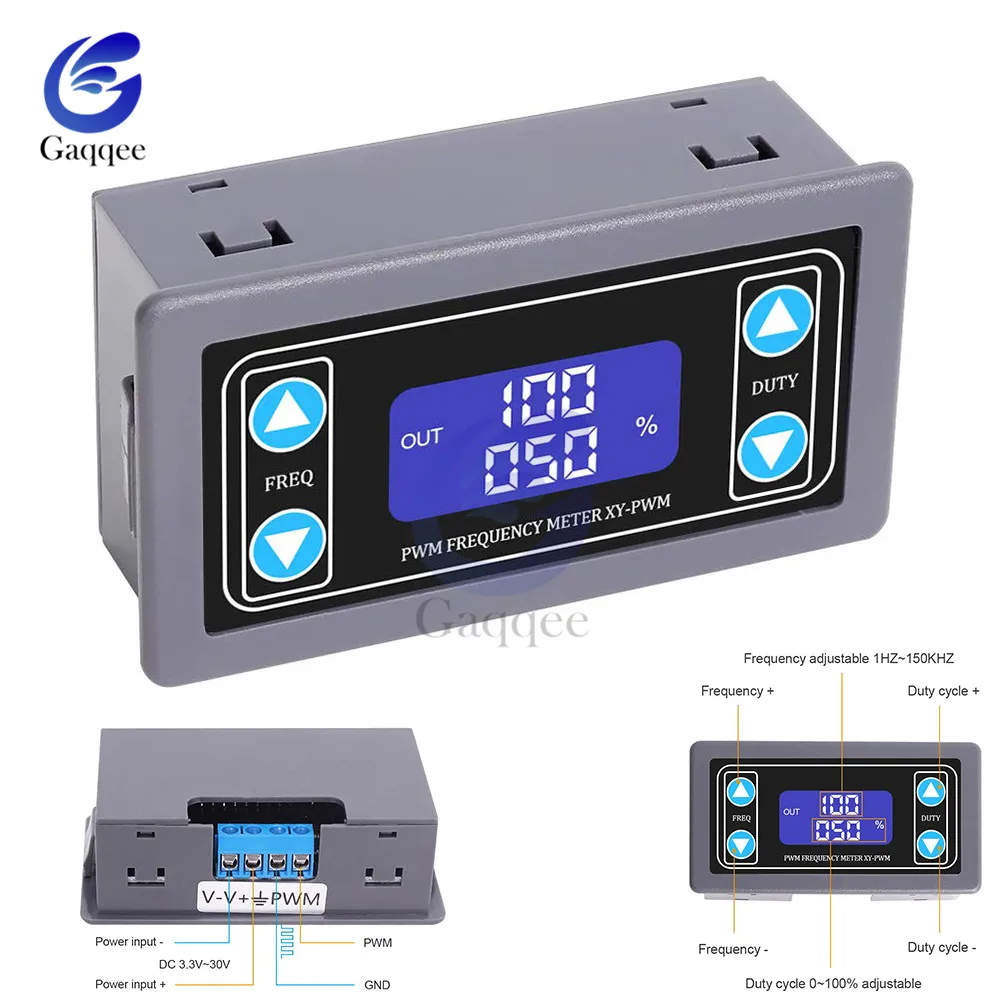

В-третьих, параметры модуля:

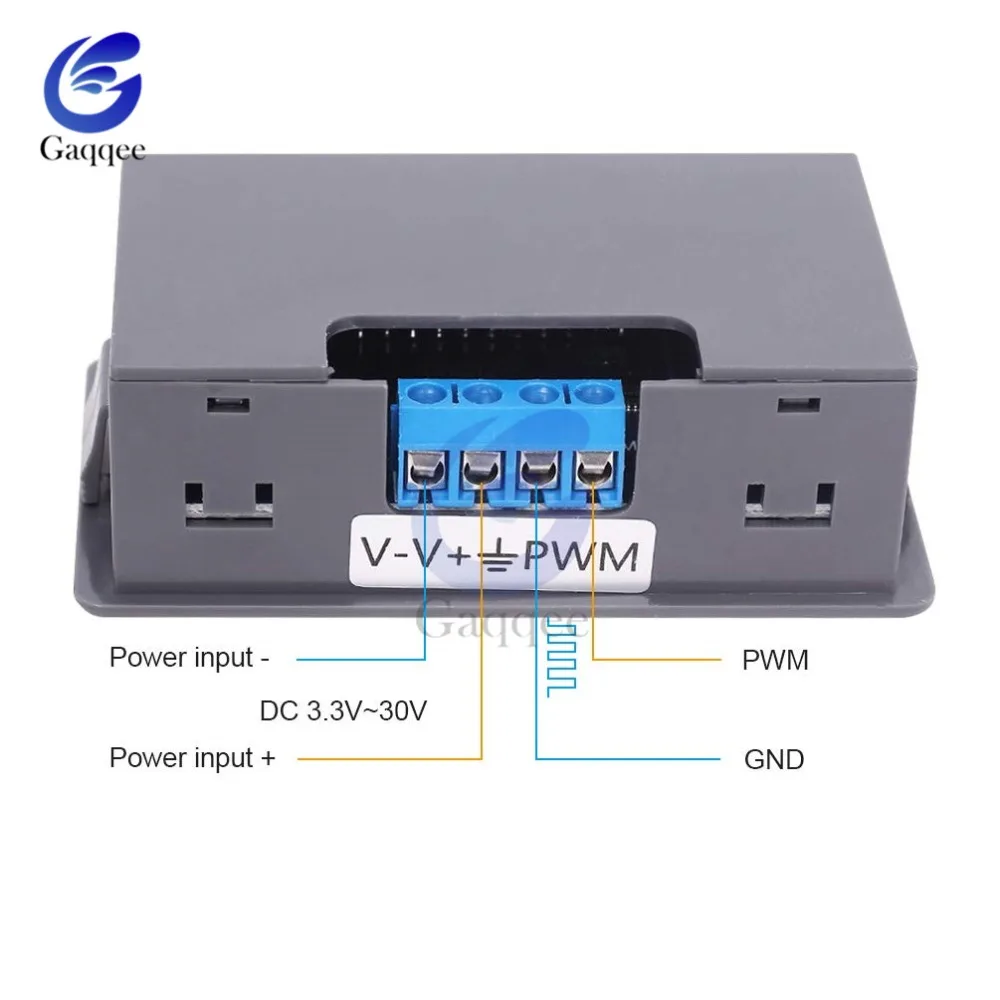

1. Рабочее напряжение: 3,3 ~ 30V;

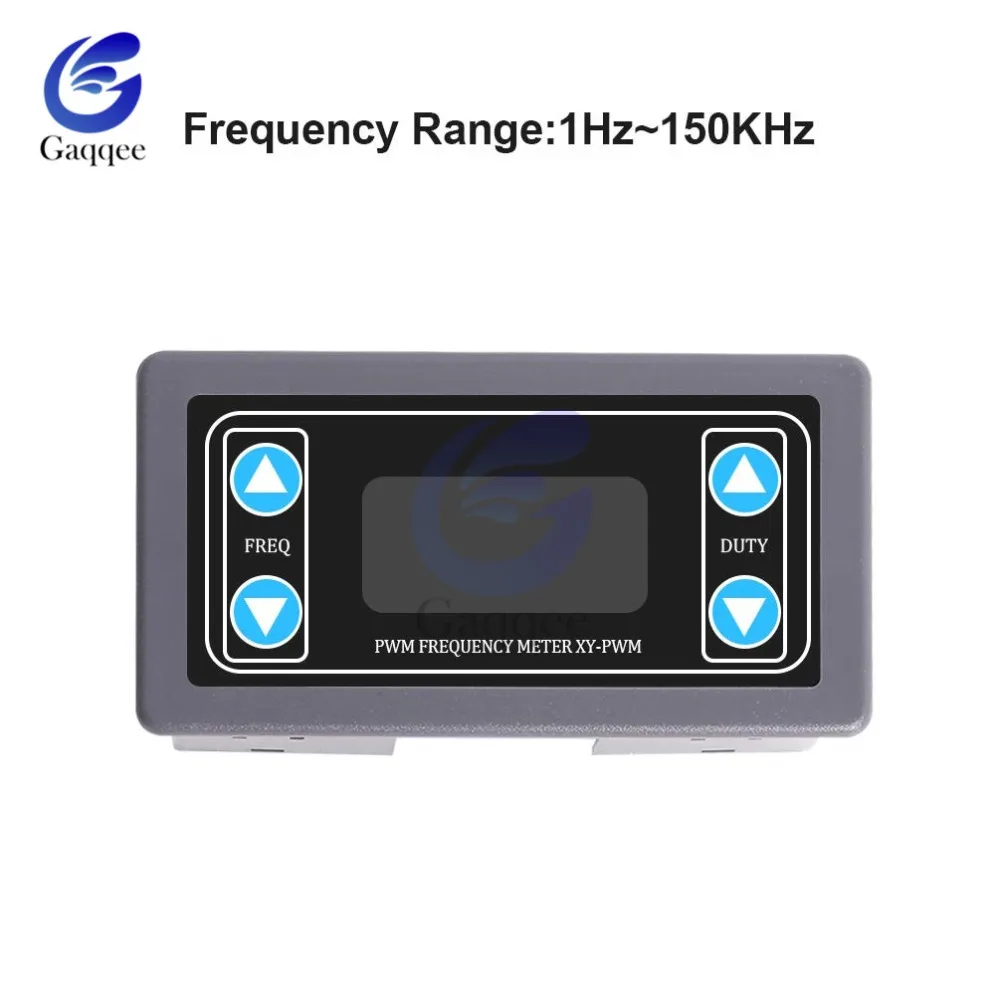

2. Диапазон частот: 1 Гц ~ 150 кГц;

3. Точность частоты: точность в каждом диапазоне составляет около 2%;

4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;

5. Амплитуда выхода: амплитуда ШИМ равна напряжению питания;

6. Температура окружающей среды: -20 ~ + 70 ℃.

В-четвертых, сфера применения:

1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования;

2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;

3. Генерирует Регулируемый Пульс для использования MCU;

4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения).

5, серийное управление (одноchip TTL уровень связи)

Связь стандарт:

9600 бит данных bps: 8

Стоп-бит: 1

Контрольные цифры: нет

Регулятор давления газа: Нет

1. Установите частоту ШИМ

"F101": Установите частоту до 101 Гц (001 до 999)

"F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)

"F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)

"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)

2. Установите рабочий цикл ШИМ

"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)

Например, D050, установите рабочий цикл PWM 50%

3. Прочитайте заданные параметры

Отправьте строку «чтение», чтобы прочитать заданные параметры.

Набор успешно возвращается: вниз;

Не удалось вернуть установку: осень.
