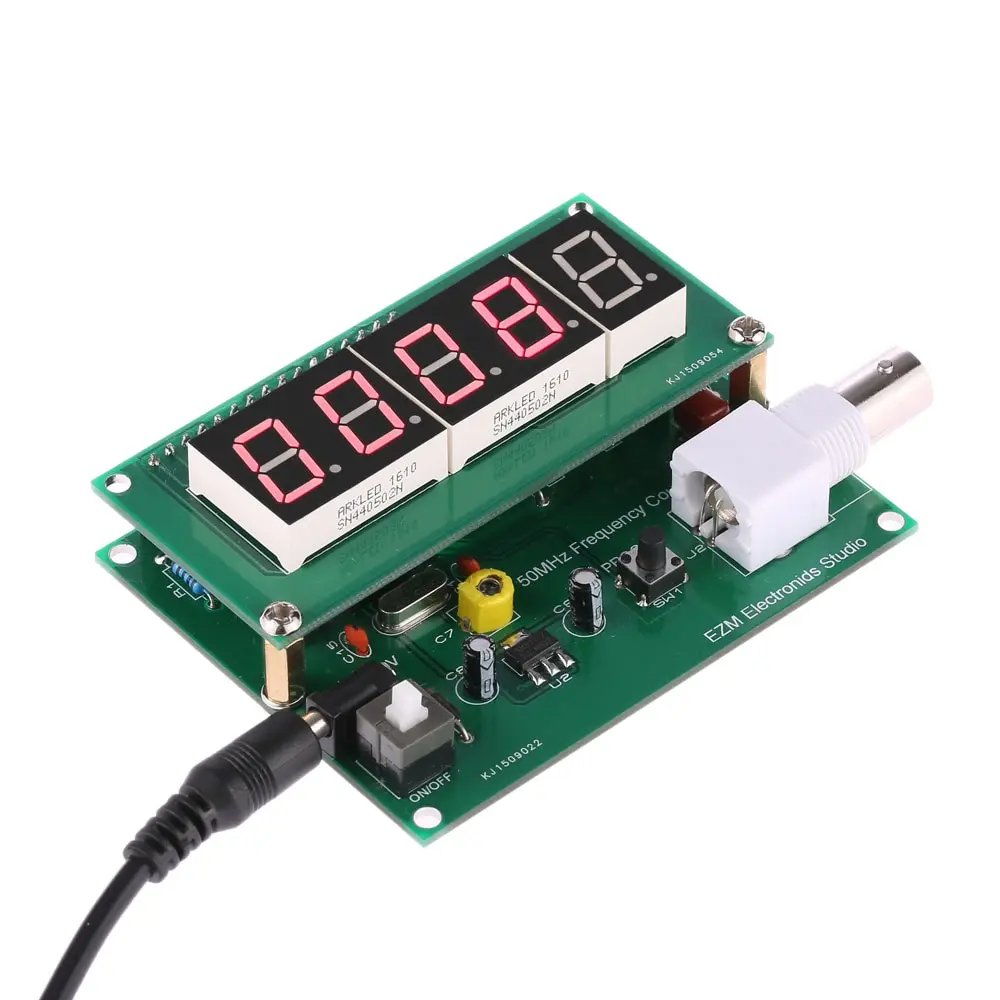

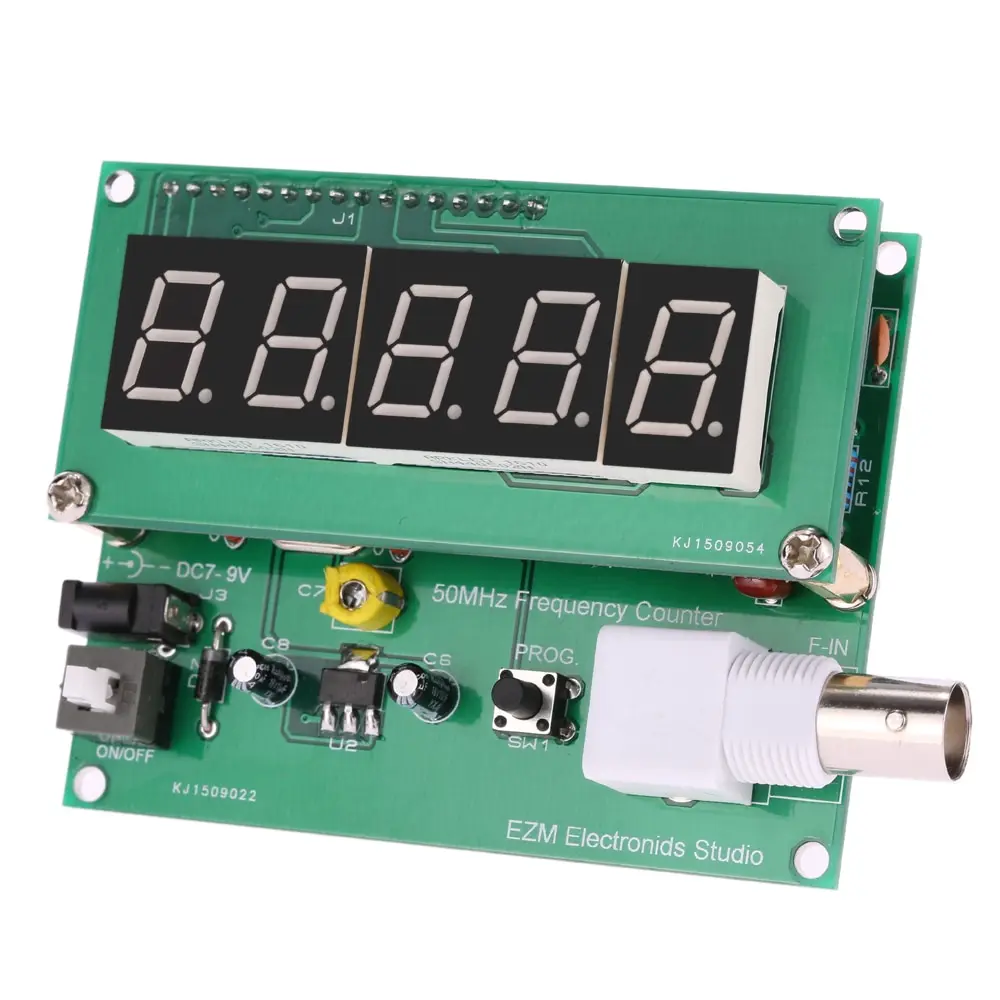

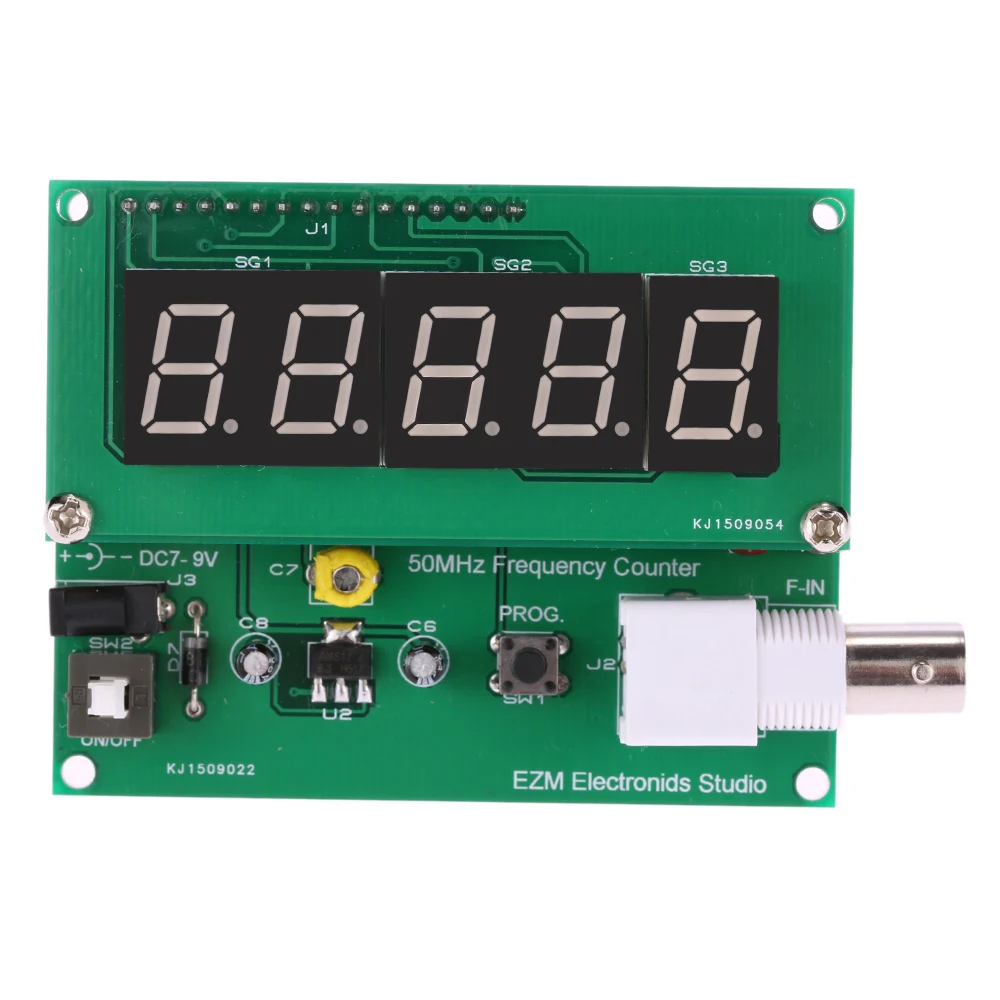

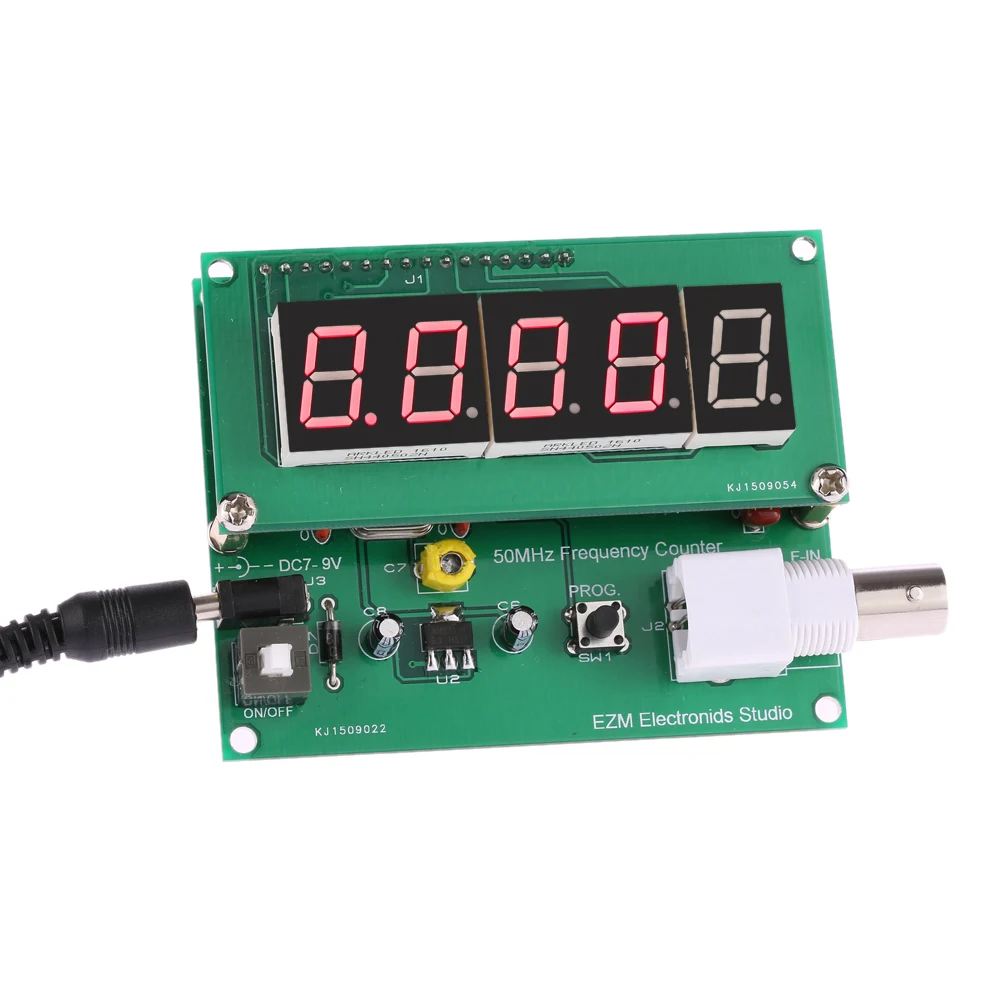

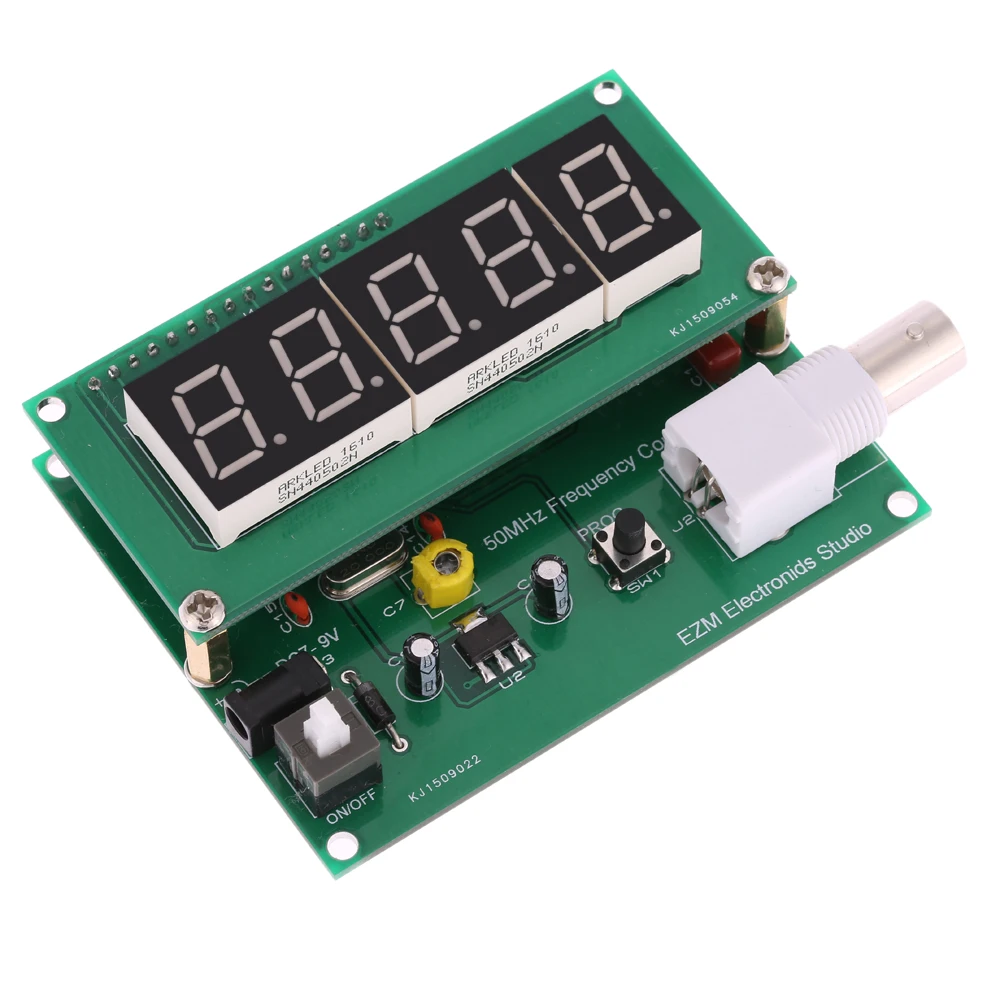

Высокочувствительный счетчик частоты 1 Гц-50 МГц Частотомер, Частота Счетчика измерительный тестер модуль 7 В-9 в 50мА

Особенности:
Частотный диапазон: 1 Гц-50 МГц (на самом деле, он может работать до 78 МГц).
Разрешение четырех или пяти цифр (например, дисплей x. xxx KHz, x. xxx MHz или xx. xx MHz).
Автоматическое переключение диапазона с различными временами ворот.
Программируемое сложение или вычитание смещения частоты.
Входное сопротивление: 1,1 м, параллельно около 10 пФ.
Входная чувствительность: тиражировано менее 20 мВ RMS от 1 Гц-100 кГц, поднимается до 35 мВ при 20 МГц и 75 мВ при 50 МГц (150 мВ при 78 МГц).
Потребление тока: 50 мА с входом от 7 до 9 В.
Дополнительный (настраиваемый) Энергосберегающий режим, который автоматически выключает дисплей, если частота не изменится значительно в течение 15 с.

Характеристики:

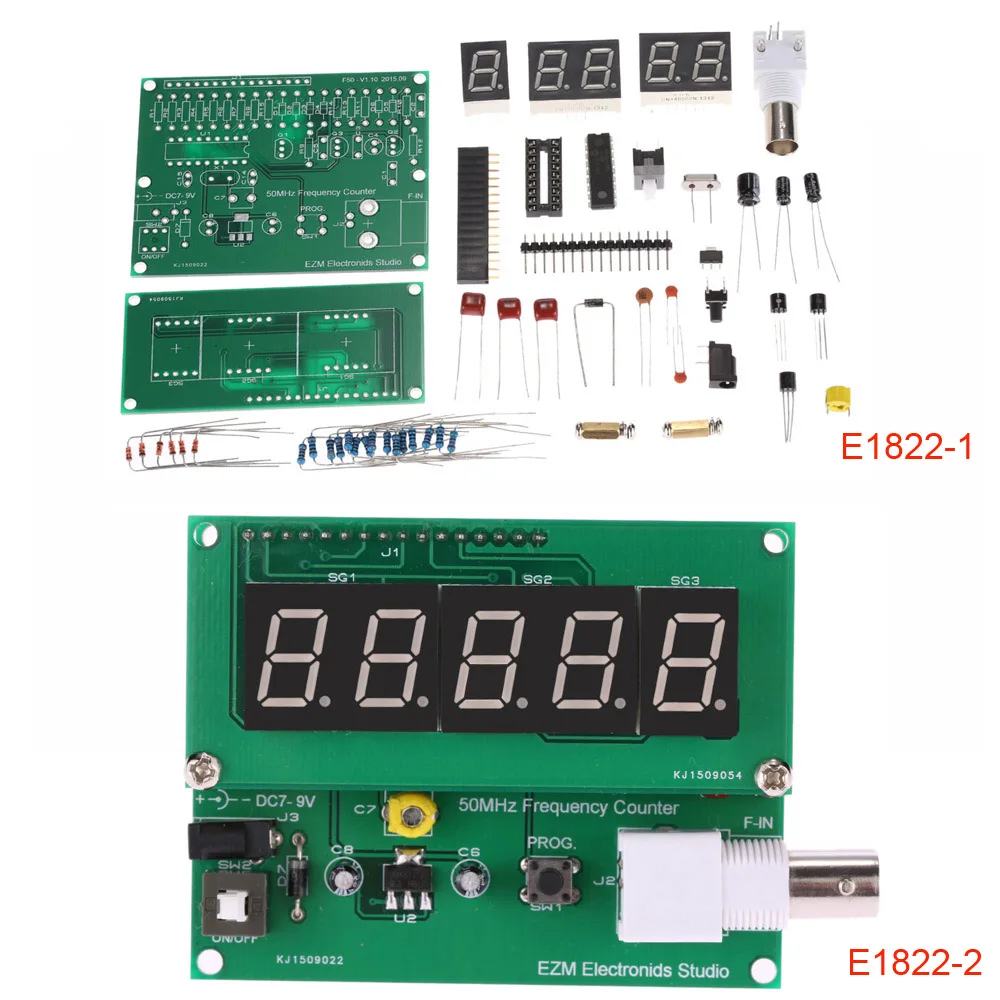

Тип: Собранный тестер/Набор DIY (опционально)
Частотный диапазон: 1 Гц-50 МГц
Входное сопротивление: 1,1 м, параллельно около 10 пФ
Разрешение: макс. 1 Гц
Потребление тока: 50 мА с входом от 7 до 9 в

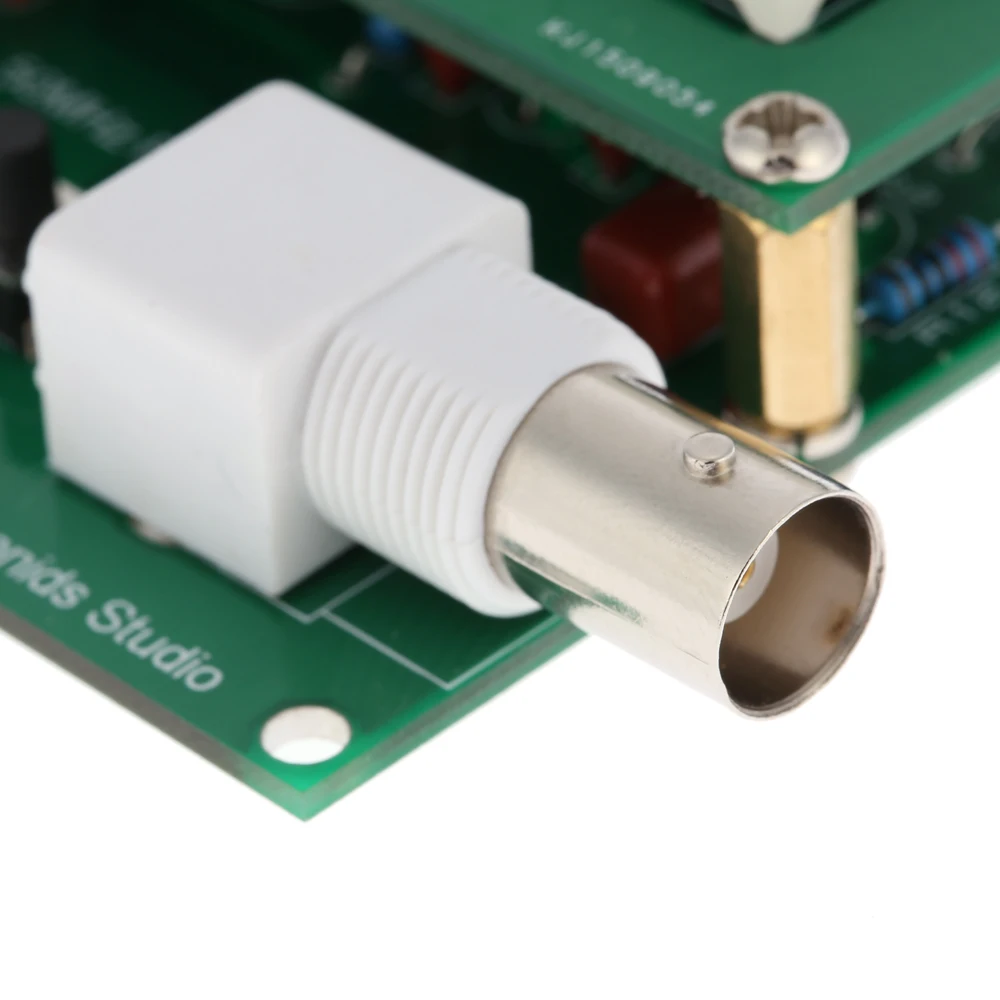

Входное гнездо: BNC
Дисплей: светодиодный цифровой дисплей
Размер печатной платы: 79*62 мм/3,1 * 2.44in
Вес изделия: 60 г/2,11 унций
Вес упаковки: 61-65 г/2,16-2,28 унций

Комплектация:
1 * измеритель частоты

Счет материалов
* Резисторы (0,25 Вт, 1%)
8 R1-R8 1 k
2 R9, R15 10 k
1 R10 100 k
1 R11 1 M
1 R12 220
1 R13 56 k * В соответствии с различными партиями C3355, сопротивление может меняться
1 R14 470
* Конденсаторы
1 C1 470n полипропилен
1 C2 100 p керамика
2 C3 C5 100n полипропилен
1 C4 47u электролитический
2 C6, C8 10u электролитический
1 C7 6-40 p Переменная
2 C14, C15 22 p керамика
* Интегральные схемы

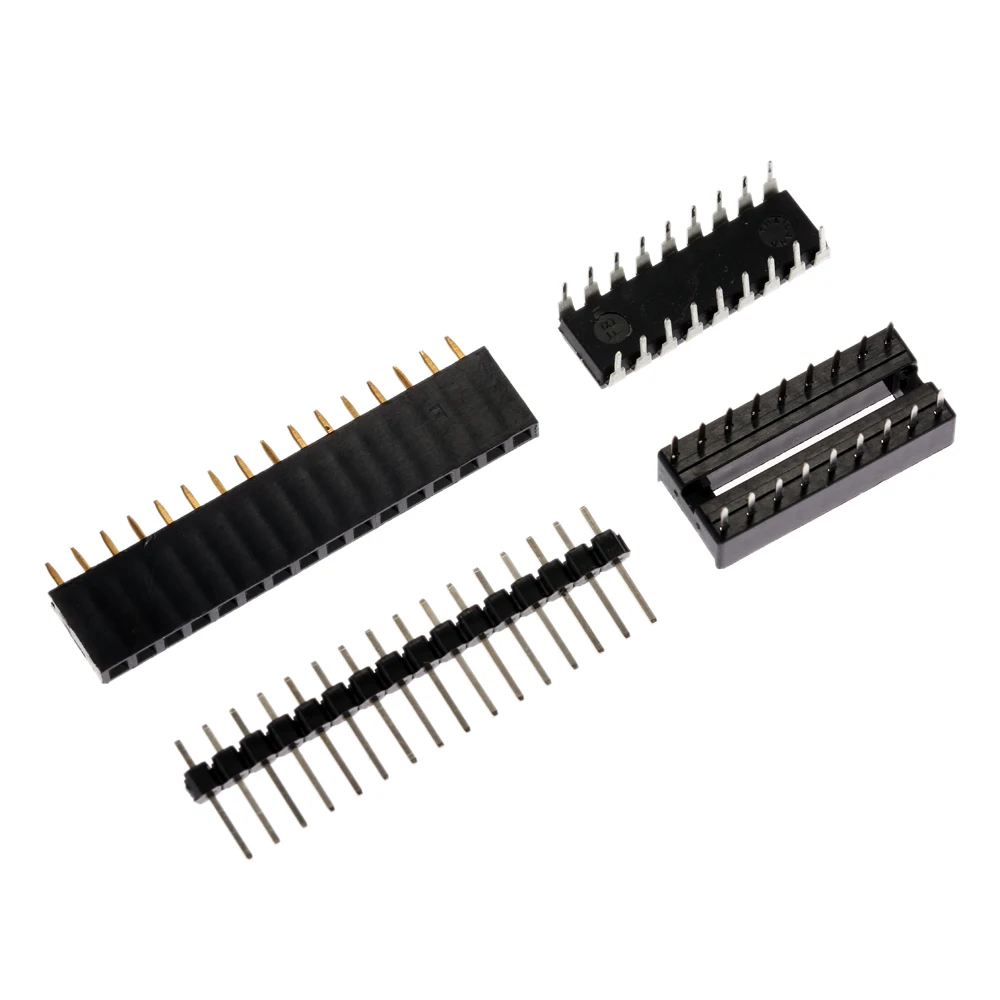

1 U1 PIC16F628A (запрограммирован) + 18pin IC розетка
1 U2 LM1117-5V SMD

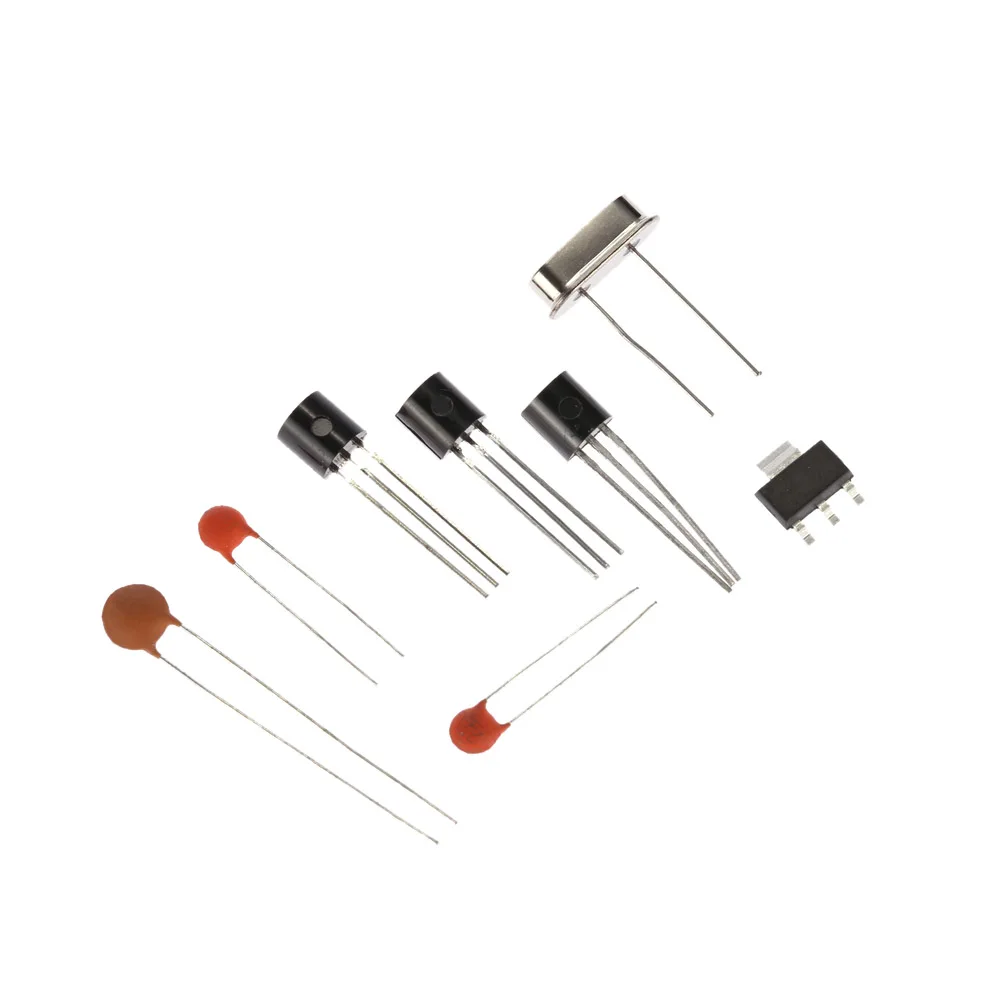

* Транзисторы
1 Q1 C945
1 Q2 J310
1 Q3 C3355
* Диоды
6 D1-D6 1N4148
1 D7 1N5819
* Разное
1 J1 16Pin SIL разъем и заголовок

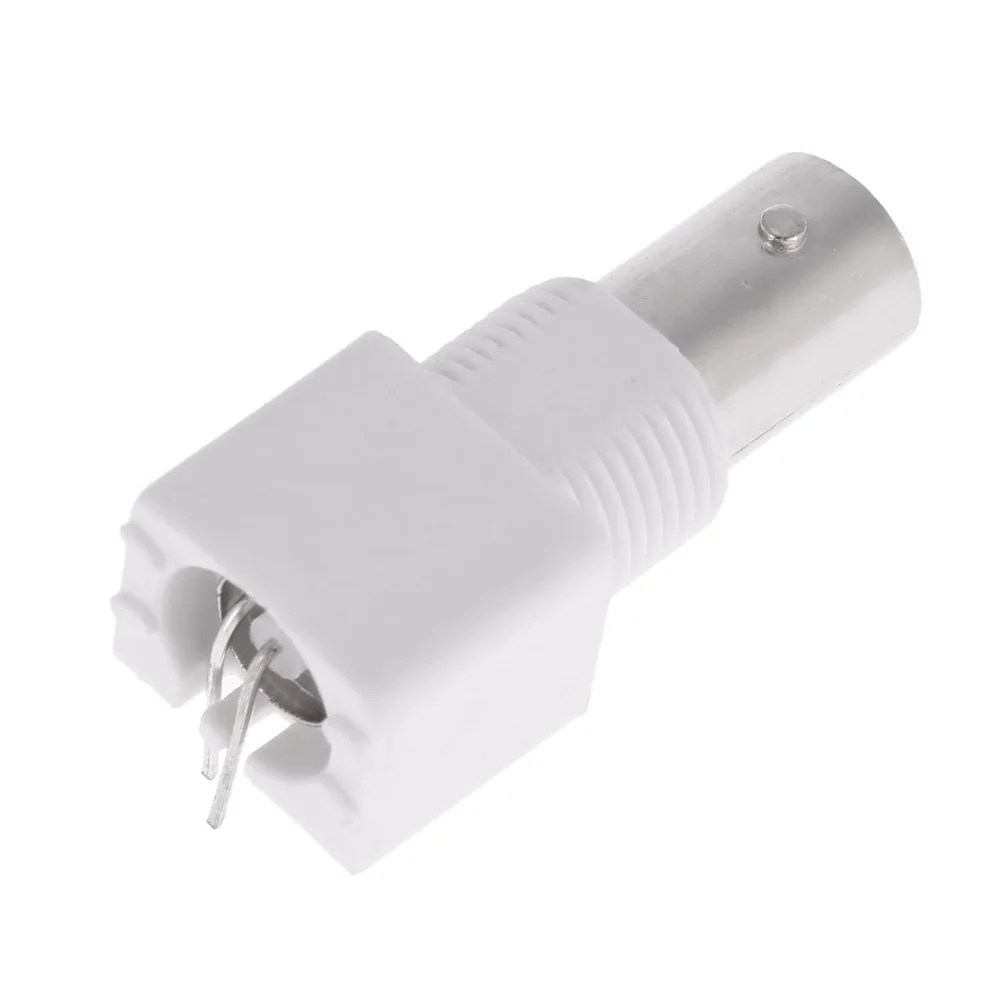

1 разъем BNC J2

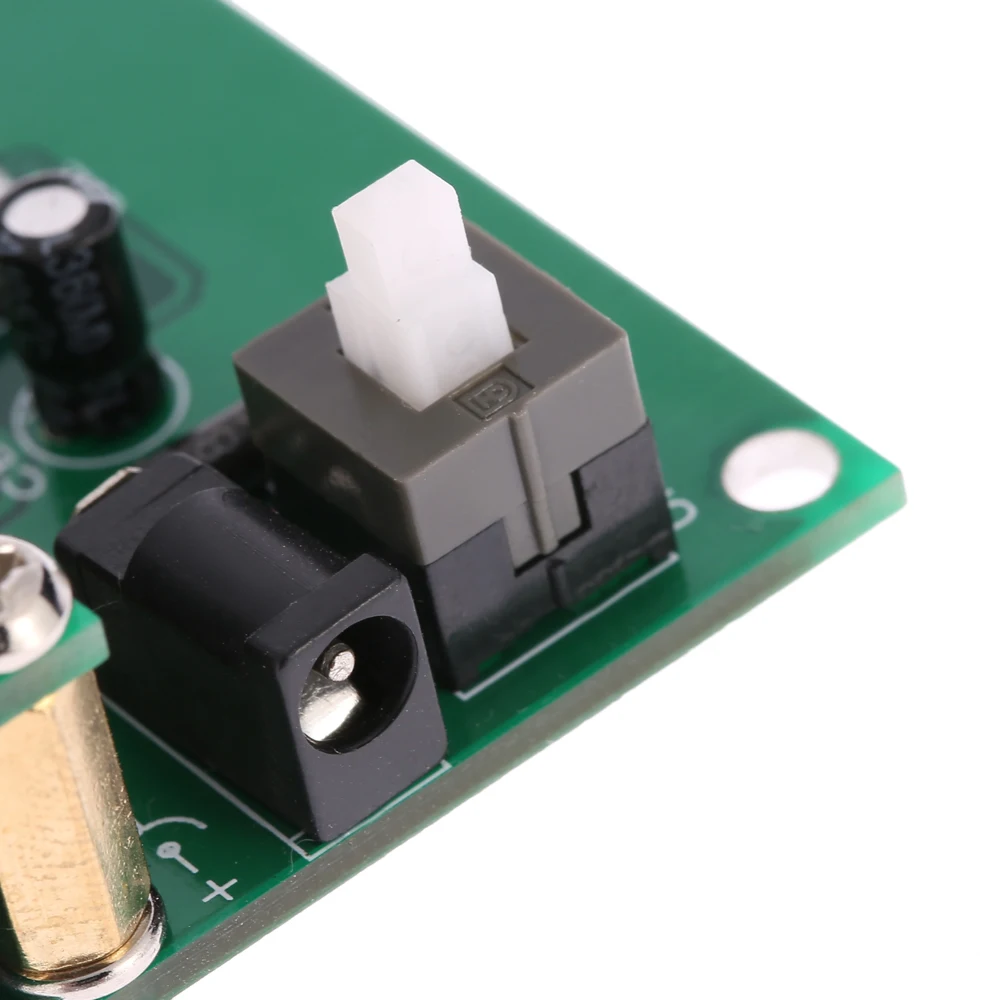

1 J3 DC_CZ_ZM DC адаптер розетка
1 SW1 AN_SW кнопочный переключатель
1 SW2 SW2X2 кнопочный переключатель
1 X1 Кристалл 20 МГц
2 SG1-SG2 красный 2-значный общий катод 7-сегментный дисплей
1 SG3 красный 1 цифра общий катод 7-сегментный дисплей

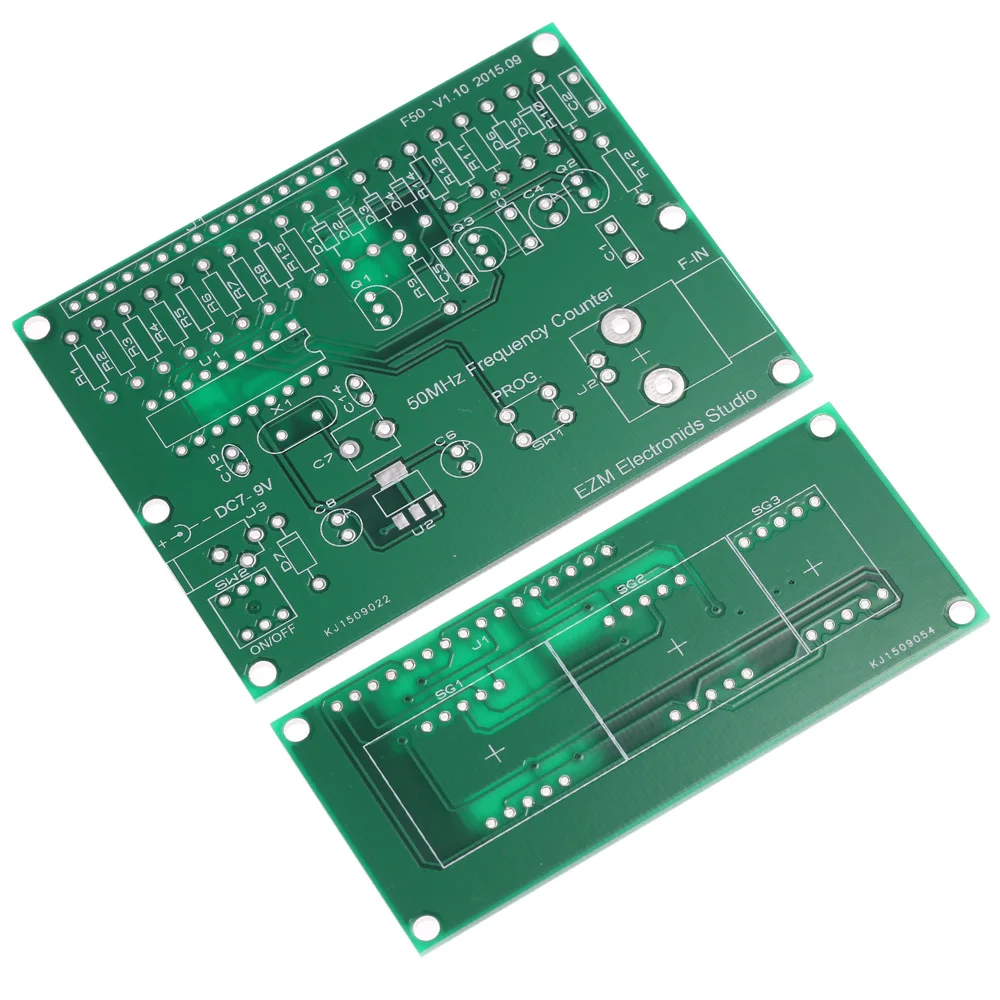

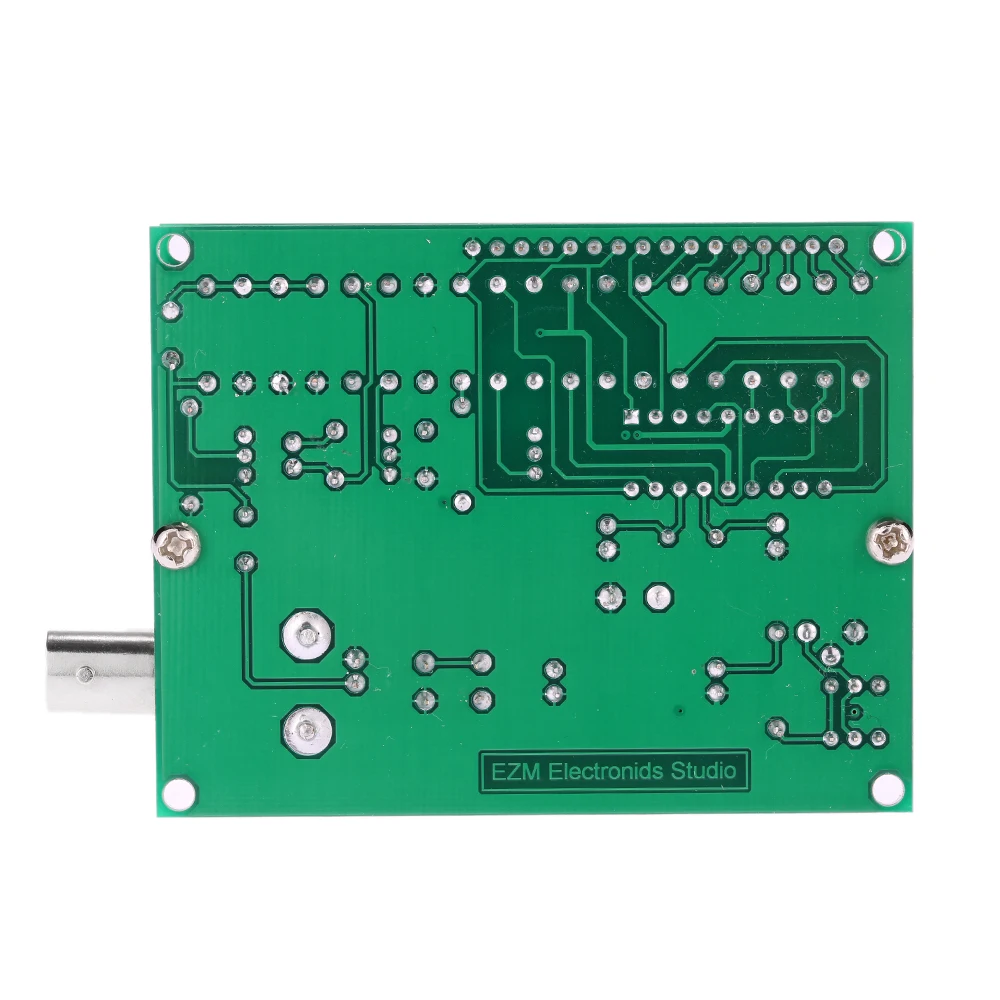

1 основная печатная плата
1 дисплей PCB
2 Медный столб + винт + пружинная шайба


Схема сборки:
http://www.dropbox.com/s/0yjnpjtfp7htck2/Aassembly%20diagram%20for%20E1822.pdf?dl=0

Счет материалов:
http://www.dropbox.com/s/o5g7abvwuk7fswp/Bill%20of%20materials%20for%20E1822.pdf?dl=0

Руководство пользователя:
http://www.dropbox.com/s/nrpzdw4nzp5n5cx/The%20main%20features%20of%20E1822.pdf?dl=0
