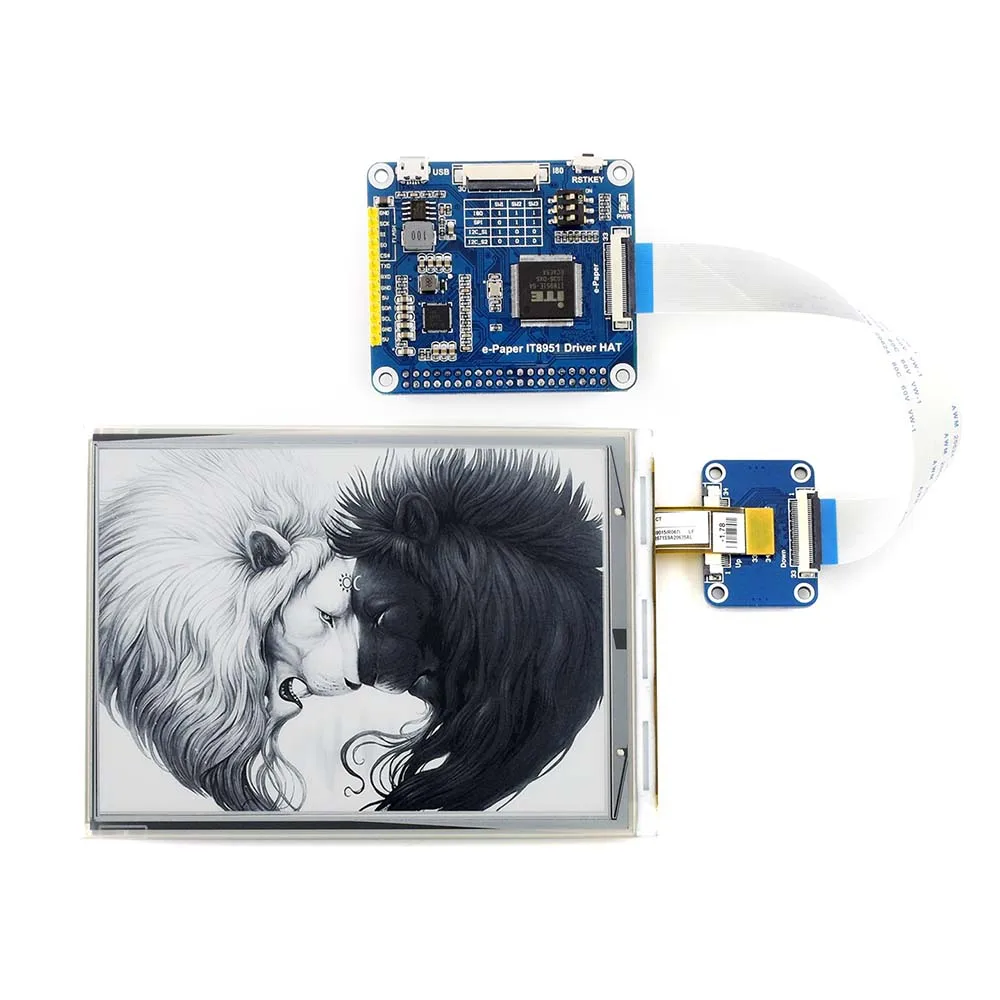

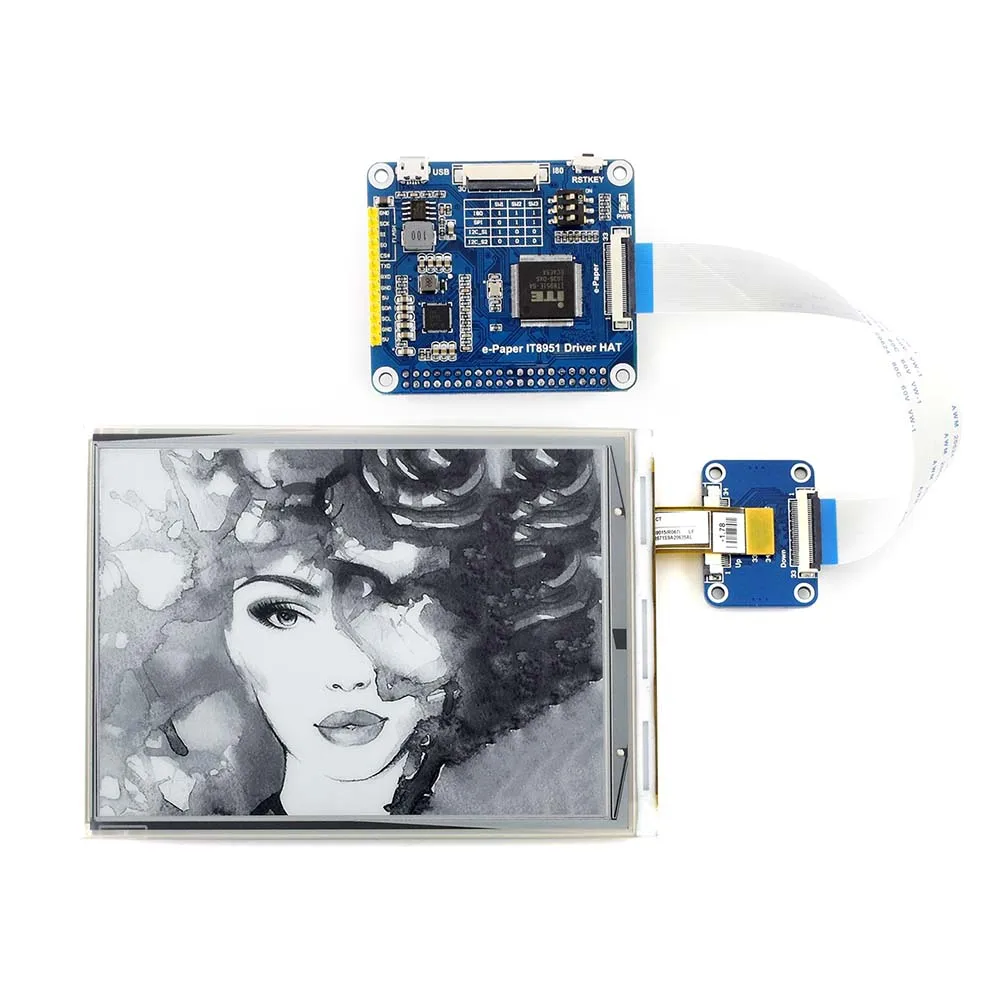

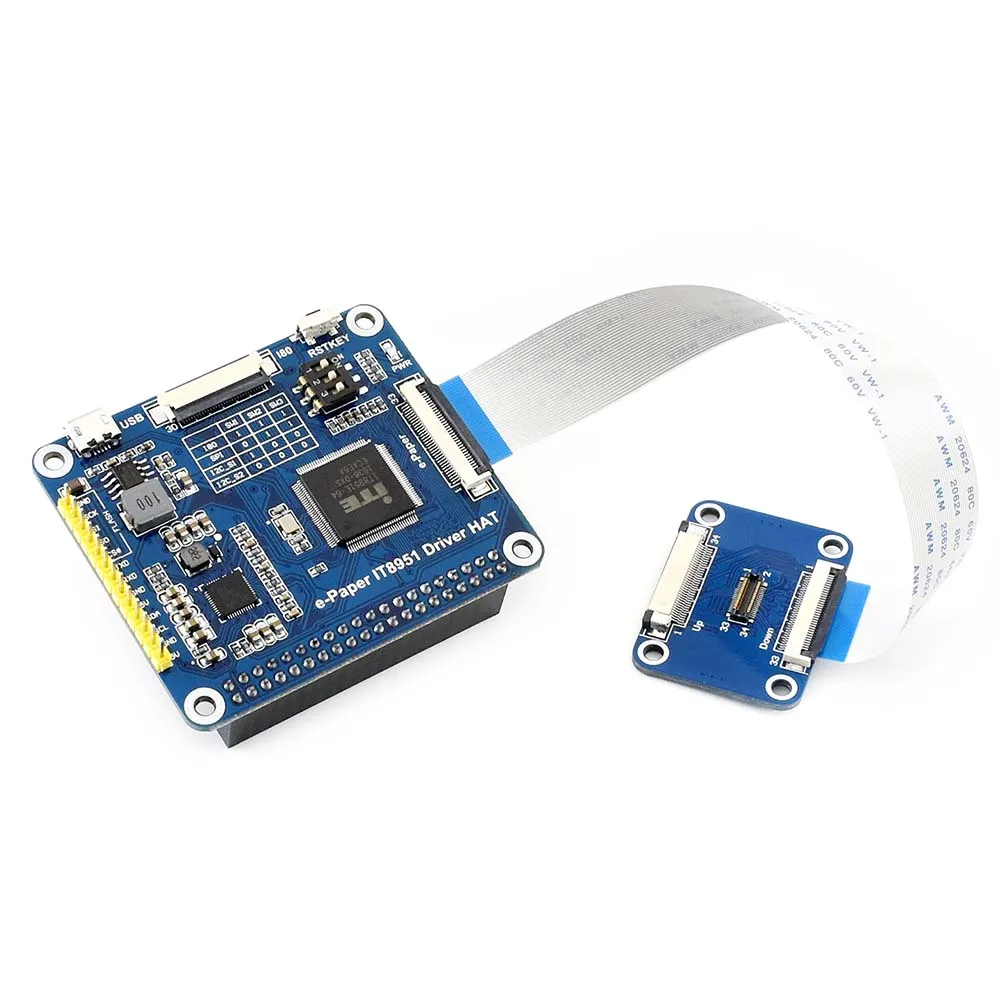

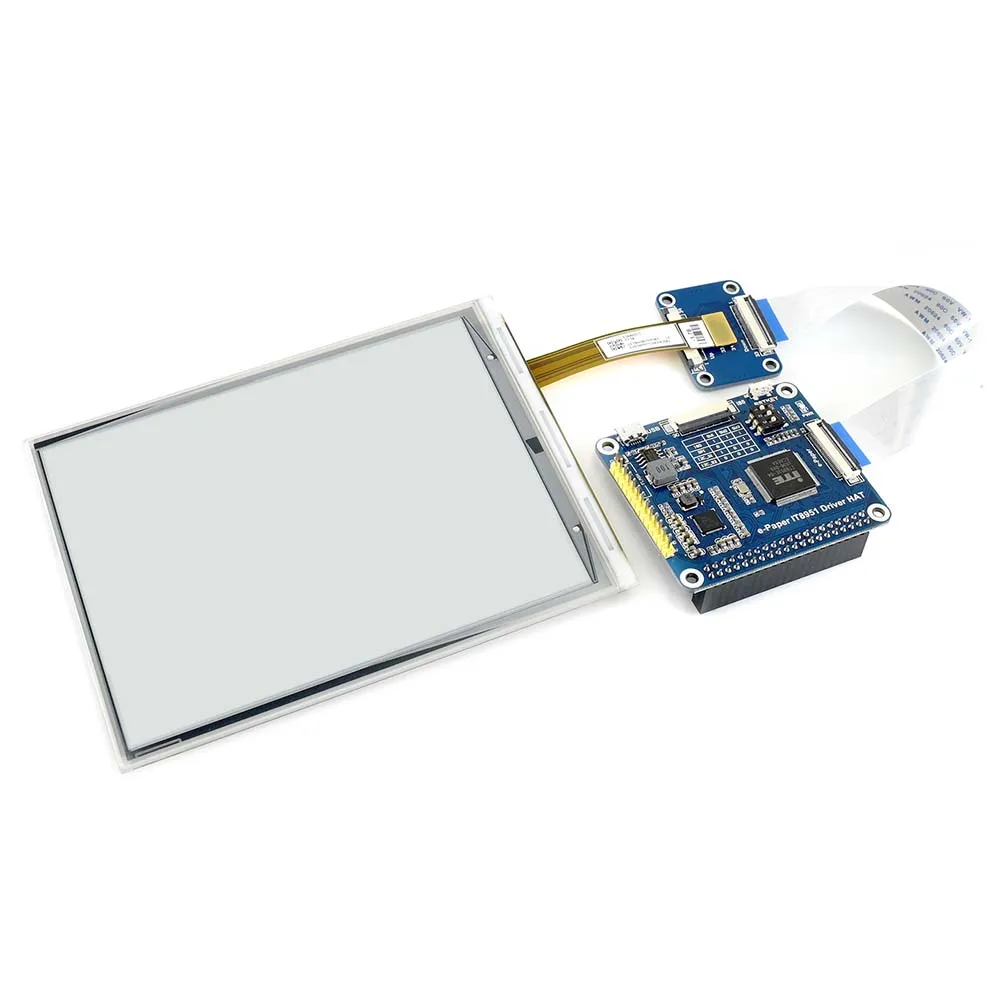

Waveshare 6 дюймов E Ink дисплей шляпа для Raspberry Pi 800*600 it8951контроллер USB/SPI/I80/I2C интерфейс

800x600, 6-дюймовый E-Ink дисплей шляпа для Raspberry Pi, IT8951 контроллер, USB/SPI/I80/I2C интерфейс Обзор

Это шляпа дисплея E-Ink для Raspberry Pi, 6 дюймов, разрешение 800x600, со встроенным контроллером IT8951, общаясь через интерфейс USB/SPI/I80/I2C.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

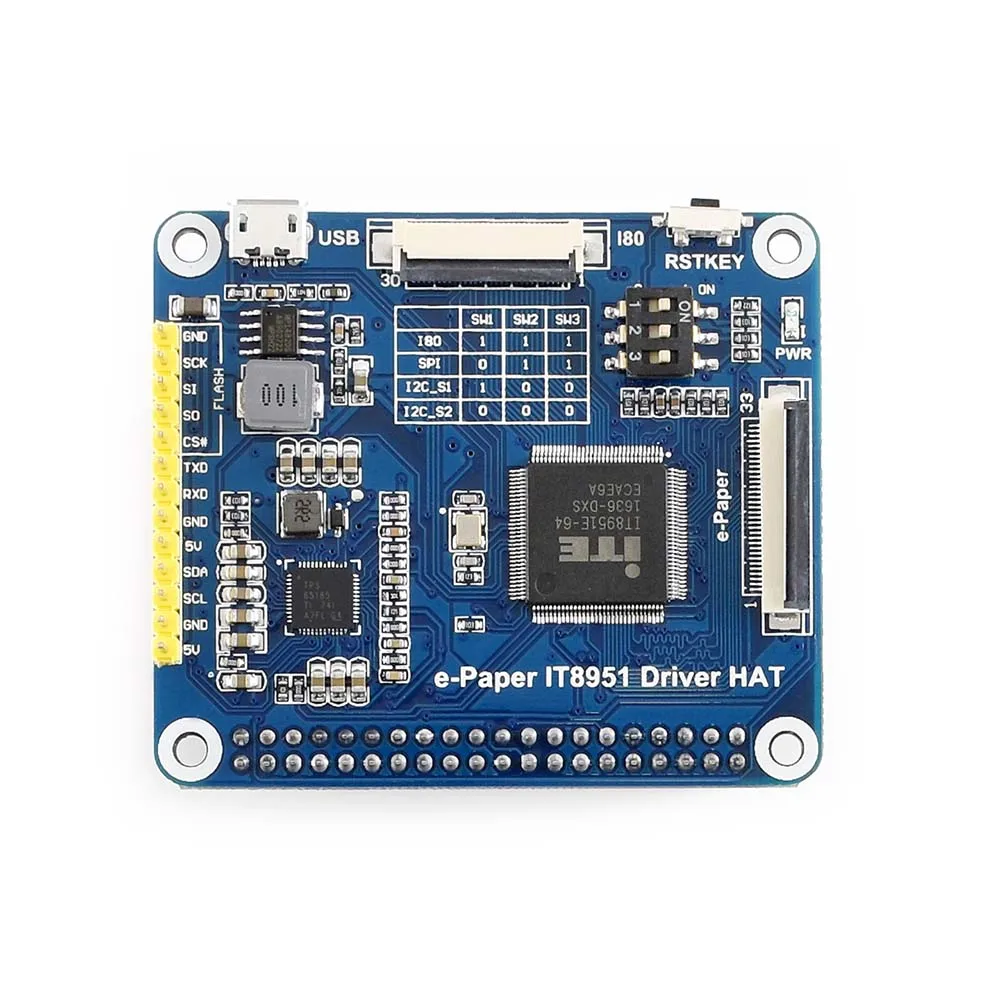

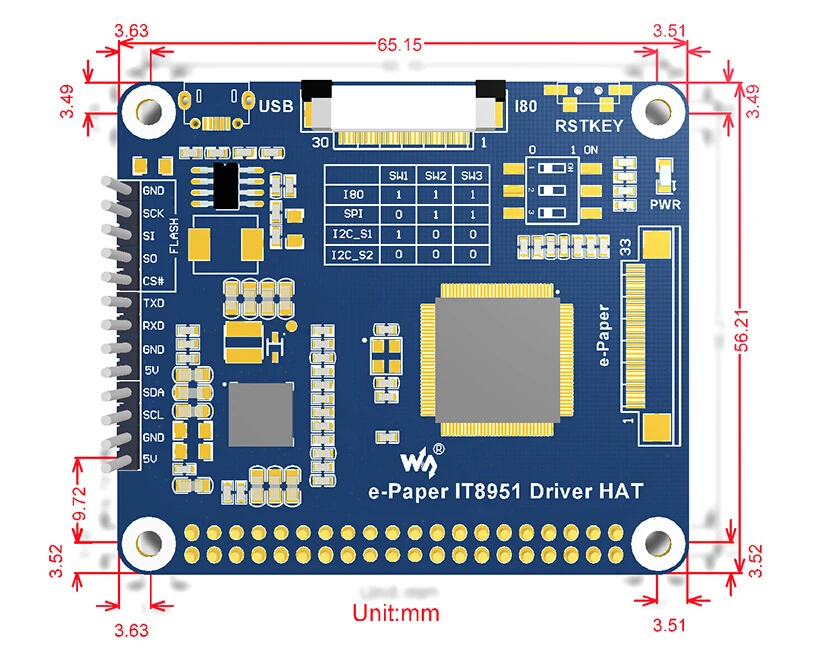

Особенности ● Без подсветки, сохраняет отображение последнего содержимого в течение длительного времени даже при отключении питания ● Низкое энергопотребление, в основном мощность требуется только для освежения ● Совместим с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B + ● Интерфейс USB/SPI/I80/I2C для подключения к хост-платам, таким как Raspberry Pi/Nucleo и т. д. ● Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32) Технические характеристики ● Рабочее напряжение: 5 В ● Интерфейс: USB/SPI/I80/I2C ● Размер контура: 138,4 мм × 101,8 мм × 0,954 мм ● Размер дисплея: 122,4 мм × 90,6 мм ● Шаг точки: 0,153 мм × 0,151 мм ● Разрешение: 800 × 600 ● Цвет дисплея: черный, белый ● Серые Весы: 2-16 (1-4 бит) ● Время полного обновления: <1 s ● Общая мощность обновления: 0,6 Вт (typ.) ● Общая мощность в режиме ожидания: 0,3 Вт (typ.) ● Угол обзора:> 170 ° SPI Pinouts Символ Описание 5 В Вход питания GND Наземный MISO SPI MISO pin MOSI SPI MOSI pin SCK SPI SCK pin CS Выбор чипа SPI, низкая активность RST Внешний сброс, низкий уровень активности HRDY Выход состояния работы, низкий уровень активности Электронная бумага IT8951 размеры шляпы водителя

Ресурсы для развития

Вики:Www.wav eshare.com/wiki/6inch_e-Paper_HAT

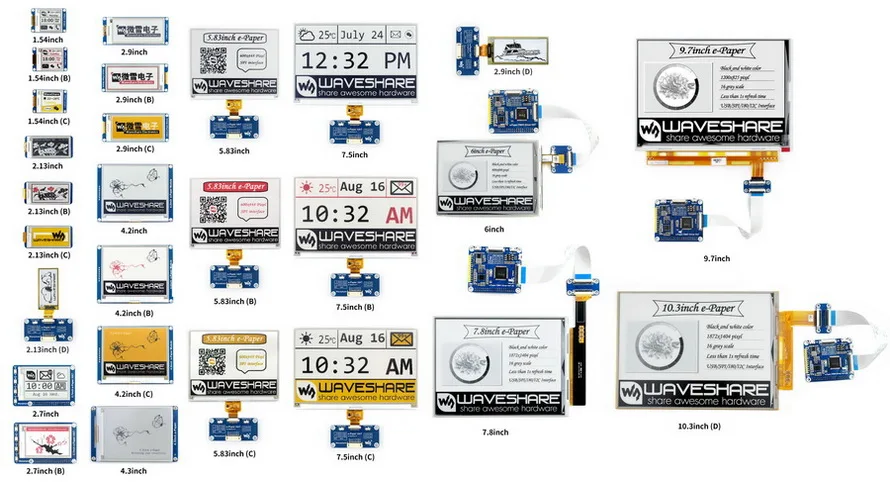

Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление PI заголовок1 Интерфейс 1,54 дюймовый модуль электронной бумаги Черный, белый 2. 200x200 27,60 × 27,60 48,0 × 33,0 2. И radic; × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 200x200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 152x152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймовый e-Paper HAT Черный, белый 2. 250x122 48,55 × 23,71 65,0 × 30,2 2. И radic; И radic; SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 212x104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 212x104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2. 212x104 48,55 × 23,71 59,2 × 29,2 2. И radic; И radic; SPI 2,7 дюймовый e-Paper HAT Черный, белый 2. 264x176 57,29 × 38,19 85,0 × 56,0 6 × И radic; SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 264x176 57,29 × 38,19 85,0 × 56,0 15 × И radic; SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2. 296x128 66,89 × 29,05 89,5 × 38,0 2. И radic; × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 296x128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 296x128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюйма e-Paper HAT (D) Черный, белый 2. 296x128 66,90 × 29,06 79,0 × 36,7 2. И radic; И radic; SPI 4,2-дюймовый модуль электронной бумаги Черный, белый 2. 400x300 84,80 × 63,60 103,0 × 78,5 4. × × SPI 4,2-дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 400x300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2-дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 400x300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3-дюймовый модуль электронной бумаги UART Черный, белый 4. 800x600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,83 дюймовый e-Paper HAT Черный, белый 2. 600x448 118,8 × 88,26 125,4 × 99,5 3,5 × И radic; SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 600x448 118,8 × 88,26 125,4 × 99,5 14 × И radic; SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 600x448 118,8 × 88,26 125,4 × 99,5 26 × И radic; SPI 6-дюймовая электронная бумажная шляпа Черный, белый 16 800x600 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/
I80/I2C 7,5-дюймовая электронная бумажная шляпа Черный, белый 2. 640x384 163,20 × 97,92 170,2 × 111,2 6 × И radic; SPI 7,5-дюймовая электронная бумажная шляпа (B) Красный, черный, белый 2. 640x384 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,5-дюймовая электронная бумажная шляпа (C) Желтый, черный, белый 2. 640x384 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,8 дюйма e-Paper HAT Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 И radic; И radic; USB/SPI/
I80/I2C 9,7-дюймовый e-Paper HAT Черный, белый 16 1200x825 202,8 × 139,43 218,8 × 156,4 <1 И radic; И radic; USB/SPI/
I80/I2C 10,3 дюйма e-Paper HAT (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 И radic; И radic; USB/SPI/
I80/I2C Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат







Содержимое упаковки



Вес:0,075 кг

1. 6-дюймовая электронная бумага x1 2. Электронная бумага IT8951 шляпа водителя x1 3. 6-дюймовый e-Paper адаптер x1 4. 33PIN FFC (тот же боковой контакт) x1 5. Разъем USB типа A для кабеля micro B x1 6. PH2.0 20 см 8Pin x1 7. Набор винтов RPi (2 шт.) x1
