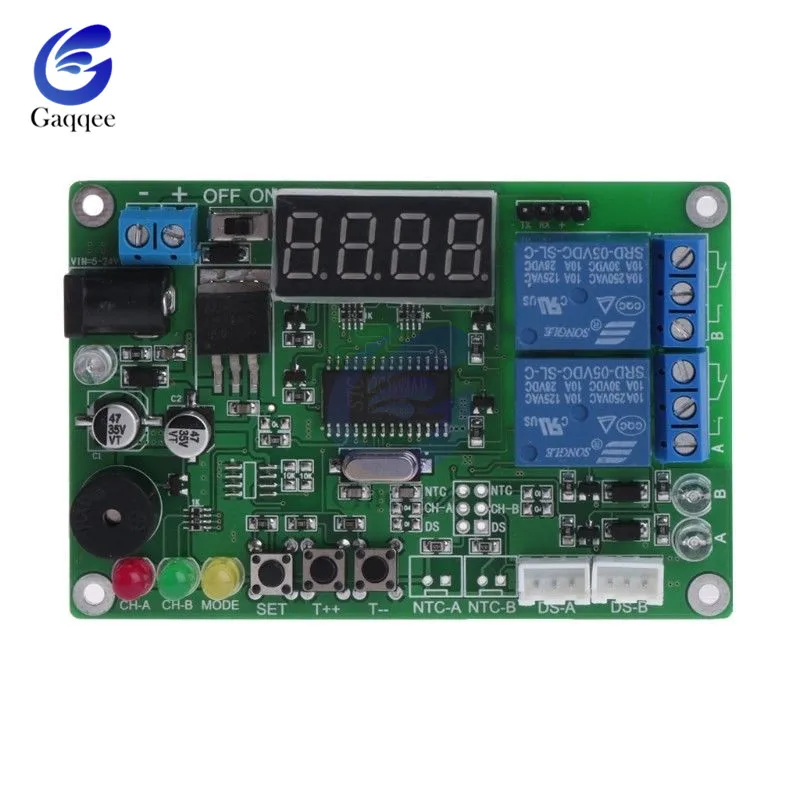

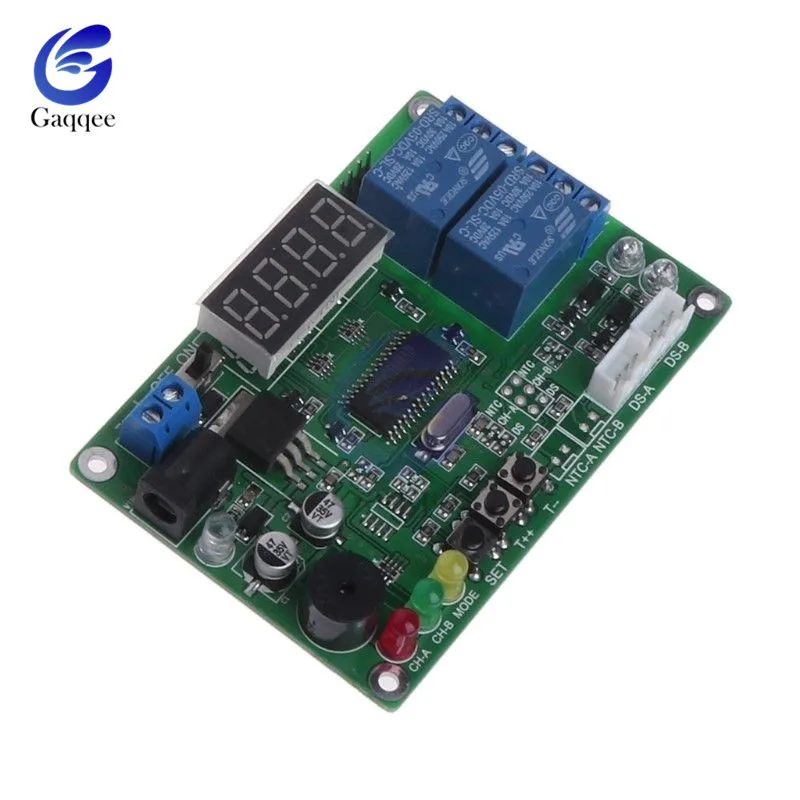

Высокоточный светодиодный цифровой дисплей постоянного тока 5 24 в 12 В 2 канальный

Высокоточный светодиодный цифровой дисплей постоянного тока 5 24 в 12 В 2 канальный

Функция:

Высокоточный цифровой дисплей, интеллектуальный контроллер температуры, в основном используется в циркуляции горячей воды, контроль системы возврата воды и в других случаях. Цифровая трубка в режиме реального времени, измерение температуры в высокотемпературной и низкотемпературной зоны, значение температуры. Через разницу в высоких и низких температурах между температурой и установленным значением температуры и более низкий лимит разницы в температурах для контроля выхода реле, реализовать холодный, тепловой цикл, повышает тепловую эффективность. Работа и управление источника питания используются для изоляции источника питания, и колебания напряжения платы управления предотвращается от запуска и остановки большой мощности оборудования.

Описание работы:
Два рабочих режима для этого продукта: Односторонний режим работы и двусторонний режим работы.
Один из способов Рабочий режим: в тех случаях, когда DS-A температуры минус DS-B температура больше, чем набор разница температур, защиты от замыкания на землю действий, вы можете начать релейное сопутствующее оборудование. Когда разница в температуре меньше, чем заданная разница в температуре, разница в возврате, реле A отключено, и соответствующее оборудование перестанет работать. DS-B превышает сумму в DS-A, реле не двигаться.
Режим двусторонней работы: когда полное значение разницы между двумя датчиками температуры выше, чем заданная разница температуры, реле действия, вы можете запустить оборудование, связанное с реле. Когда разница в температуре меньше, чем заданная разница в температуре, разница в возврате, реле A отключено, и соответствующее оборудование перестанет работать.

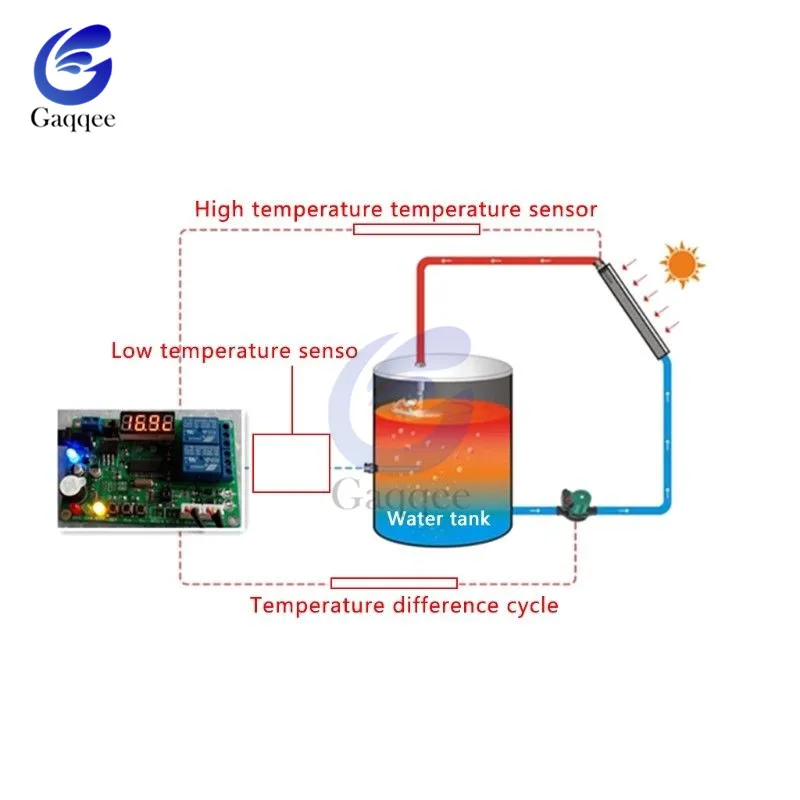

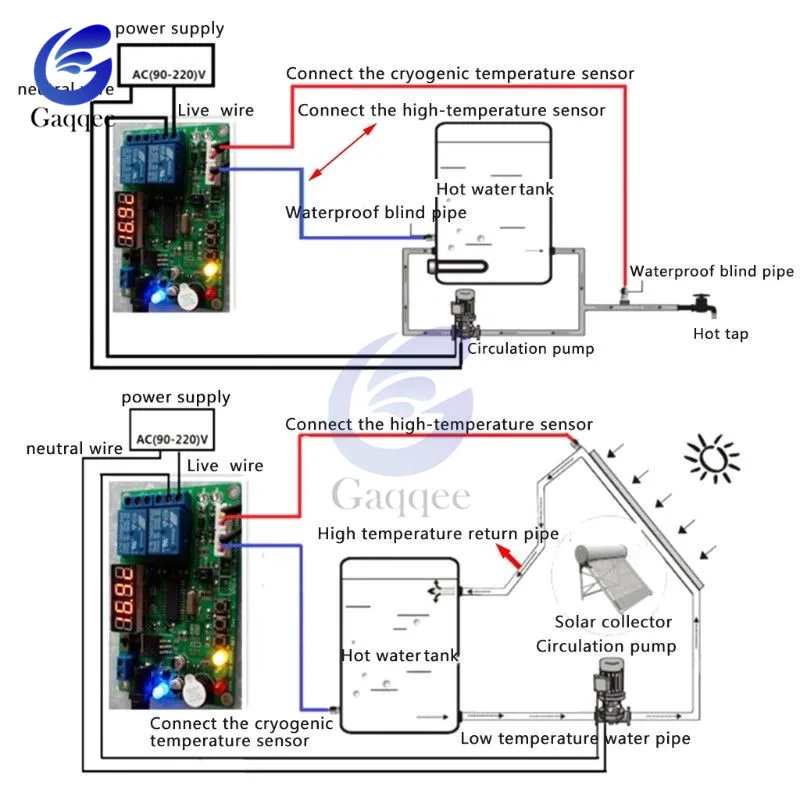

Пример 1: солнечный циркуляционный горячей воды, высокая температура Зонд из нержавеющей стали-низкий температурный зонд> 5,0 градусов, реле, разницу назад к 4,5 градусов реле выключено. Датчик с низкой температурой больше, чем зонд с высокой температурой, и реле не движется.
Набор разница температур 5.0C, разница в возврате установлена в 0,5 градусов, режим работы установлен на PP 1.
Пример 1: цикл конвекции воздуха, разница между двумя зонды> 3,0 градусов, реле, разницу назад к 2,7 градусов реле выключено. Низкая температура
Набор разница температур 3.0C, разница в возврате установлена в 0,3 градусов, режим работы установлен на PP 2.

Технический параметр
1. На основе сравнения разницы в температурах между двумя точками измерения температуры при высокой и низкой температуре, Работа водяного насоса:
1) разница в температуре = значение высокой температуры, значение низкой температуры.
2 режима работы: высокая температура-низкая температура> заданная температура, откройте выход, высокая температура-низкая температура <установите температуру-температуру возврата, остановите выход.
2 загрузки автоматически обнаруживают количество датчиков, нет датчика подключения или просто подключите зонд датчика, индикатор сигнализации 0000, светильник.
3. Постоянное запоминание: после того, как питание снова отключено, на последнем наборе параметров и в режиме работы.

Номер канала: 2 канала

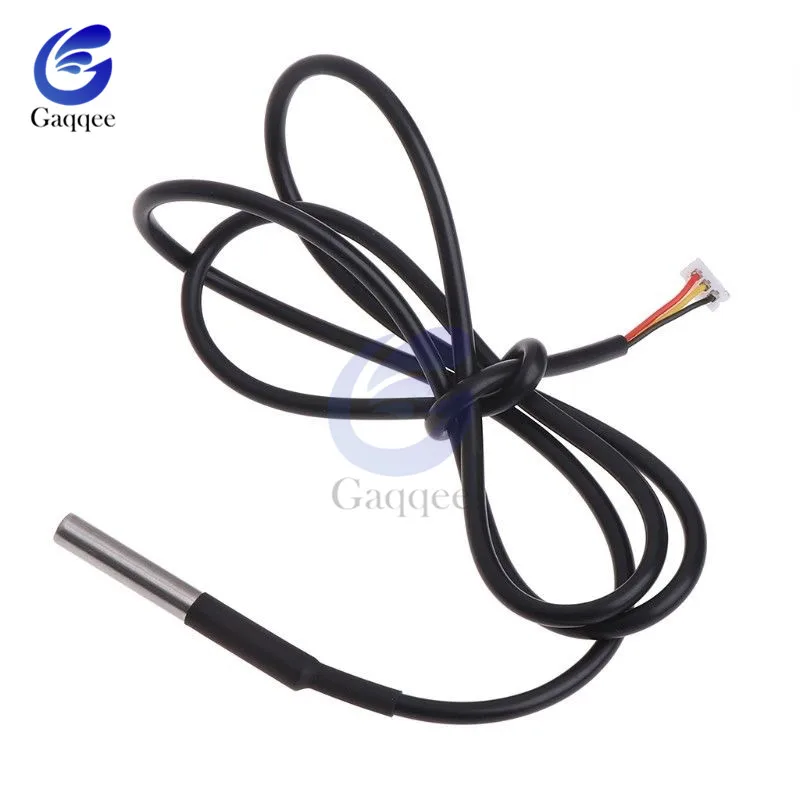

Датчик: цифровой водонепроницаемый датчик DS18B20 (1 м)
Температура Точность измерения: 0,1 ℃
Разрешение дисплея: 0,1 ℃
Управление возвратная разница: 0,1 ℃
Диапазон контроля температуры: -45 ℃ ~ 125 ℃
Выходная мощность привода: 10 А, 250 В
Напряжение питания: 5-24 В постоянного тока, 0,5 А
Режим отображения: цифровая трубка 0,36 дюйма, 4 Бит
Вспомогательный модуль дисплея: светодиодный, красный, желтый, зеленый
Режим ввода: сенсорная кнопка
Вспомогательная функция: в зависимости от настроек реле с фиолетовым светодиодный указывает на близко отключите состояние переключатель сигнализации, звуковой сигнал

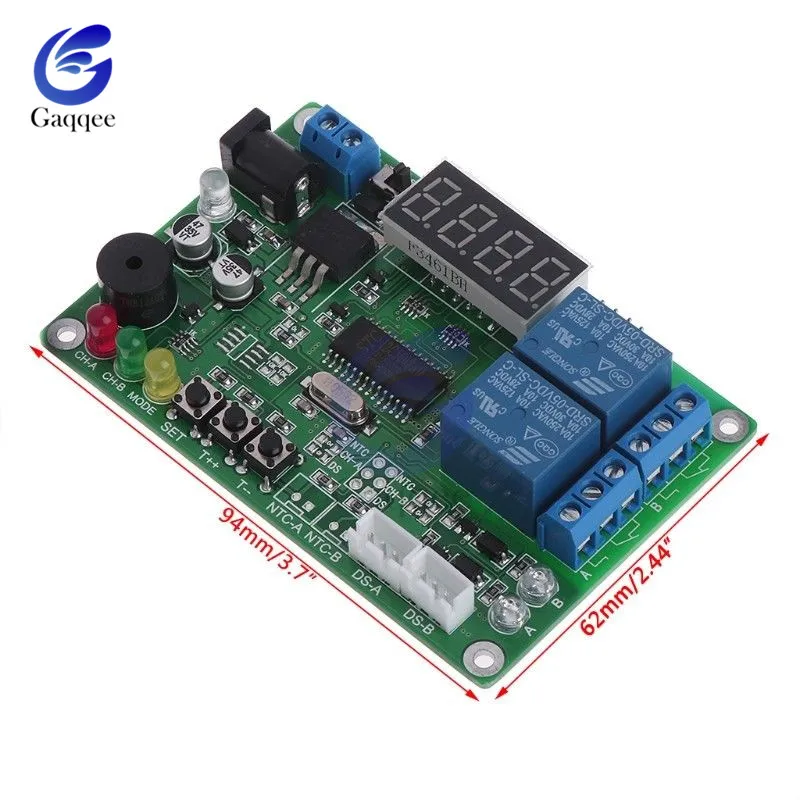

Размер: 94*62*18 мм
Отверстие для определения местоположения: 85*56 мм M3 мм

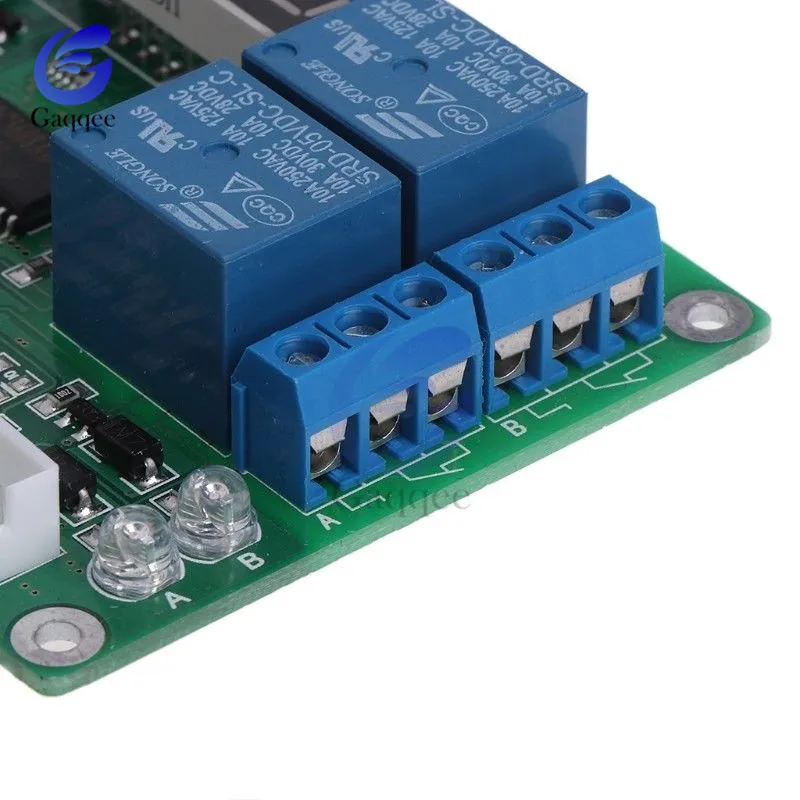

Примечание: это было первоначально два дизайна реле, 4 белых клеммы нижнего правого угла сварены, но многие покупатели подключают не ту линию, чтобы избежать подключения неправильной линии, В настоящее время мы сварываем только реле и белый терминал, полностью возможны.

Настройка параметров метод

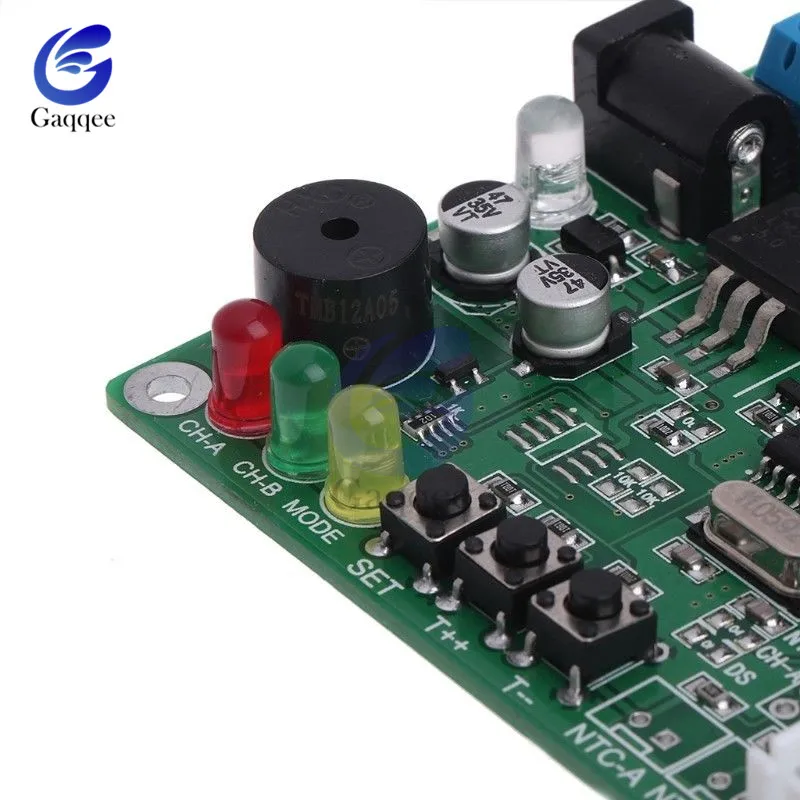

-Нажмите клавишу SET, желтый светильник начинает мигать, на дисплее отображается разница в настройках температуры, в соответствии с «T + + T-», чтобы установить требуемое значение разницы в температуре. Шаблоны дисплея, такие как 7.1C
-Снова нажмите кнопку SET, желтый светильник начинает мигать, экран дисплея отображает разницу в температуре, разницу в возврате, в соответствии с «T + + T-», чтобы установить разницу в температуре. Шаблоны дисплея, такие как H 1,2
-Снова нажмите клавишу SET, зеленый начинает мигать, экран дисплея отображает Рабочий режим, в соответствии с «T + + T-», чтобы установить режим. Шаблоны дисплея, такие как PP 2. PP 1, представляет собой односторонний режим работы, PP 2 представляет собой двусторонний режим работы.
-Снова нажмите клавишу SET, чтобы выйти из набора, светодиодный индикатор выключен, показывает фактическую температуру измерения, система автоматически сохраняет параметры настройки, начала вставлять в работу.
-Специальное примечание: после установки, T + +, T-key settings, без каких-либо действий по ключу в течение 4S, система автоматически сохраняет текущие настройки параметров, затем Показ температуры измерения и вход в режим работы. Нажмите и удерживайте кнопку, значение клавиши автоматически увеличится.

Посылка включает в себя:

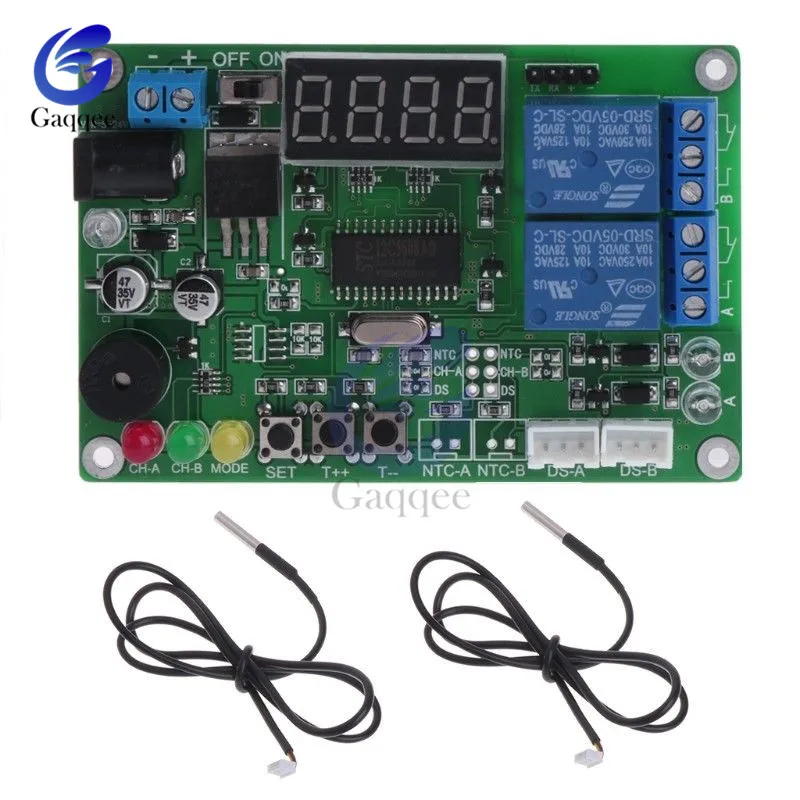

1 x 2-канальный цифровой регулятор температуры, релейный модуль
2 x датчики
