ETCR7300A Новый Цифровой трехфазный тестер мощности большого калибра может хранить 200 наборов данных с интерфейсом RS232

Введение

ETCR7300A трехфазный тестер мощности большого калибра хорошо спроектирован и изготовлен для измерения трехфазного напряжения переменного тока, тока, тока утечки, фазы между током и напряжением, фазового напряжения, частоты, энергии, фаза, активная мощность, реактивная мощность, видимая мощность, мощность. Это многофункциональный, цифровой, интеллектуальный тестер. Его Большой Калибр 80 мм × 80 мм может зажимать Электрический кабель диаметром 80 мм или 96 мм × 4 мм плоский кабель и стальные заземляющие провода. Он имеет все функции измерителя утечки большого калибра и микроклещи. Кроме того, он также имеет такие функции, как различение группы проводки трансформатора, индуктивные и емкостные схемы, тест второй цепи и дифференциальные системы защиты шины, считывание фазовых отношений между CTs дифференциальной защиты, проверьте правильность проводки счетчика, линии ремонта и оборудование и т. д. Обеспечьте операторам безопасность, Точный и удобный тестер.

ETCR7300A трехфазный зажим для тестера мощности большого калибра изготовлен из специального сплава, принимает новейшие методы магнитного экранирования, может почти защитить влияние от внешнего магнитного поля, чтобы обеспечить высокую точность, высокая стабильность и высокая надежность непрерывного измерения. Счетчик может хранить 200 наборов данных, с интерфейсом RS232, загружать сохраненные данные на компьютер через системное программное обеспечение, внедряя онлайн мониторинг в реальном времени, запросы по истории, динамический дисплей. С функцией считывания, экспорта, печати и подсветки, хранения данных и т. д. это необходимый инструмент для тестирования электрической безопасности.

Технические Параметры

Функция

Измерьте трехфазное напряжение переменного тока, ток утечки, ток, активная мощность, реактивная мощность, видимую мощность, мощность, фазу между током и напряжением, фазу между фазовым напряжением, частоту, энергию питания, фазовую последовательность

Мощность

6 В постоянного тока (LR6 × 4 сухие щелочные батарейки, непрерывная работа в течение 12 часов)

Тесты режим

Зажим CT, интегральный режим

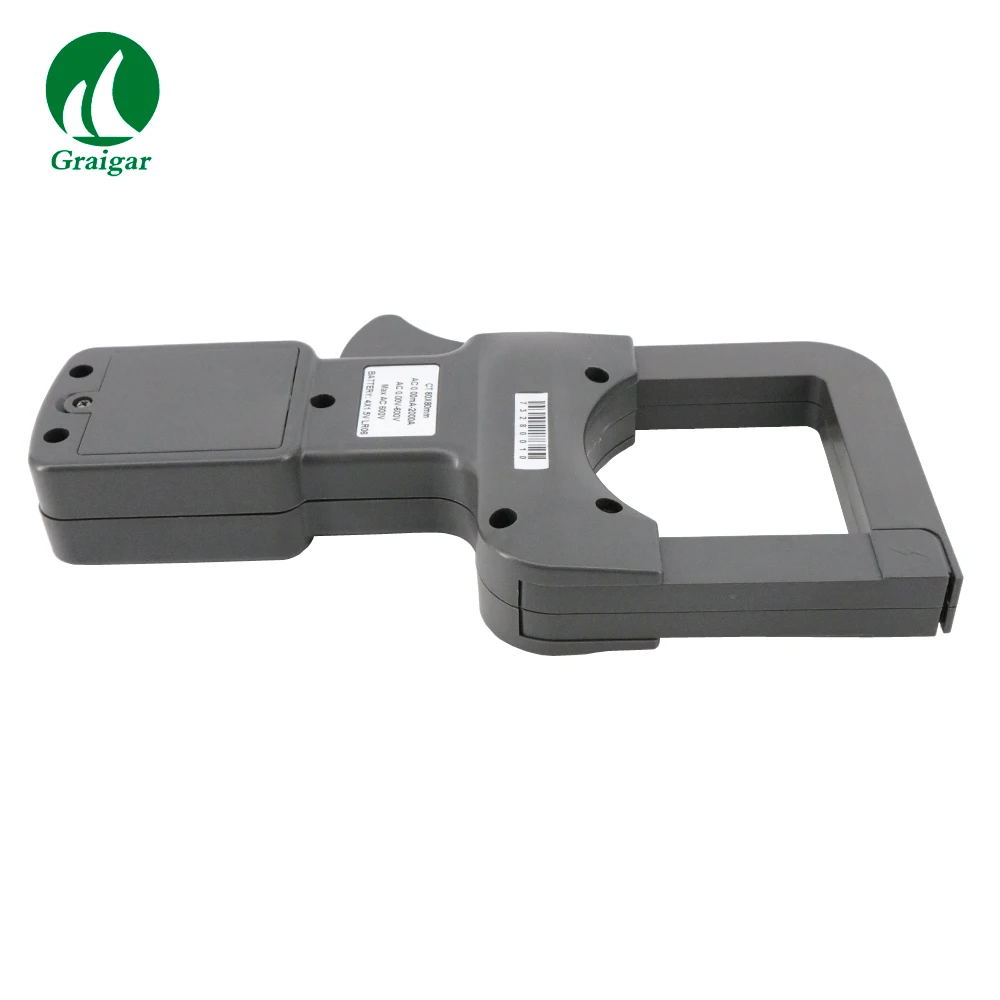

Зажим Размеры

80 мм × 80 мм (может зажимать Электрический кабель диаметром 80 мм, или 96 мм × 4 мм плоский кабель и стальные заземляющие провода)

Постоянная сила тока

AC 0.0A-2000A, разрешение: 0.1A

Мощность диапазон

AC 0.0KW-1200KW, разрешение: 0.1KW

Напряжение диапазон

Переменный ток 0-600 В, разрешение: 0,01 в

Частотный диапазон

25 Гц-100 Гц, Разрешение: 0,1 Гц

Фазы диапазон

0,0 °-360,0 °, разрешение: 0,1 °

Мощность диапазон коэффициента

0,3-1,0 (емкостный или Индуктивный), разрешение: 0,001

Мощность энергии

0.0000KWh-72000KWh, разрешение: 0.0001KWh

Измеряется пространственный проводный

Измеряемый провод примерно в геометрическом центре зажима

Хранение данных

200 комплектов, символ «полная память»

RS232 Интерфейс

С интерфейсом RS232, загрузка данных на компьютер для анализа и управления

Связь провода

RS232 Коммуникационный провод, 1,8 м

Частота

50 Гц, 60 Гц Автоматическая идентификация

Шестерни переключения

Автоматическое переключение

Частота дискретизации

Около 2 раз/секунду

Линия Напряжение

Ниже AC 600V линия измерения

Дисплей режим

ЖК-дисплей: 128 точек × 64 точек; Площадь дисплея: 43 мм × 29 мм

Измеритель Размеры

Длина 275 мм × ширина 145 мм × высота 40 мм

Подсветка

Контролируется" * "Ключ

Удержания данных

Отображается символ «HOLD»

Переполнения

Появляется символ "OL"

Автоматическое отключение

Автоматическое отключение около 15 минут после включения питания для уменьшения потребления батареи

Напряжение обнаружения

При низком заряде аккумулятора отображается символ для того, чтобы напомнить Замена батареи в тех случаях, когда напряжение батареи падает ниже 5,2 V.

Вес

1 кг (с батареями и аксессуарами)

Рабочий ток

50 мА с включенной подсветкой; 25 мА с отключенной подсветкой

Рабочая Температура температуры и влажности

-10C-40C; 80% rh

Для хранения Температура температуры и влажности

-10C-60C; Ниже 70% rh

Прочность изоляции

AC 3700V/rms (между ядром и оболочкой)

Безопасность Технические характеристики

IEC1010-1, IEC1010-2-032, 2 класса загрязнения, CAT 3(600 В)

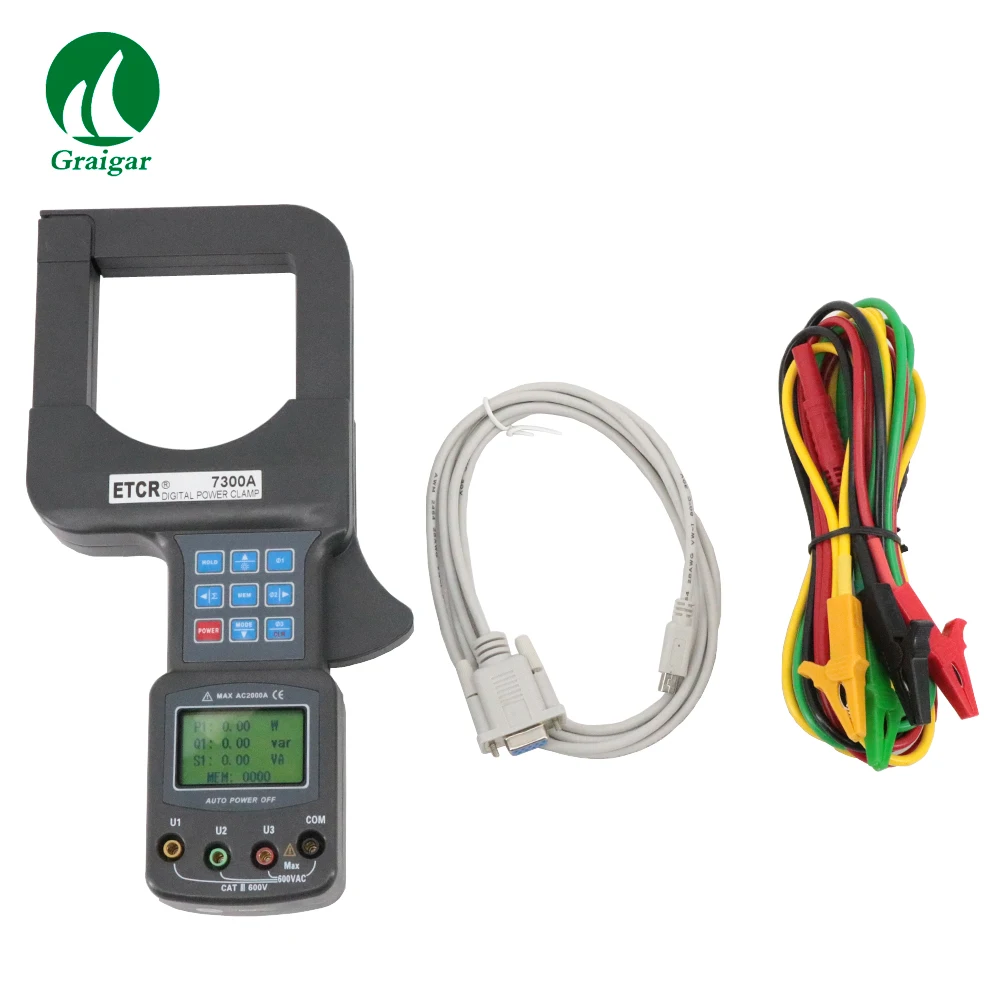

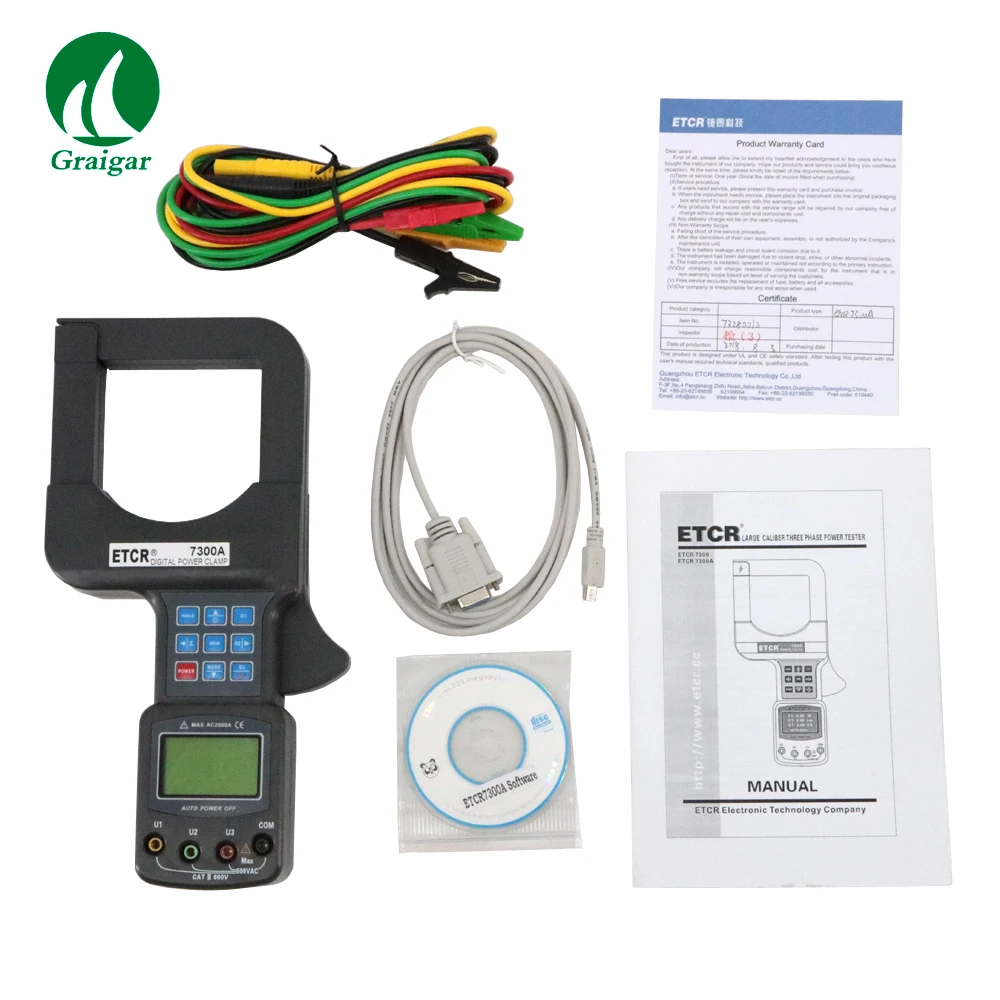

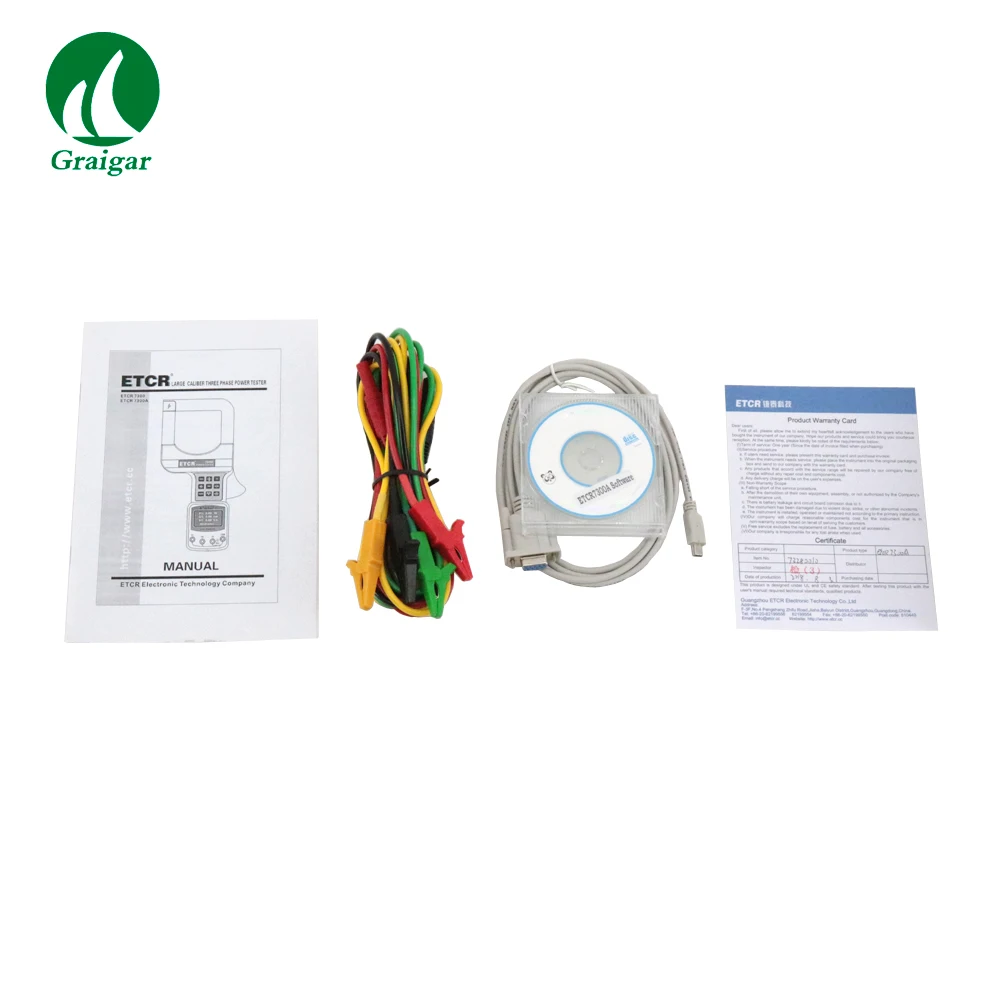

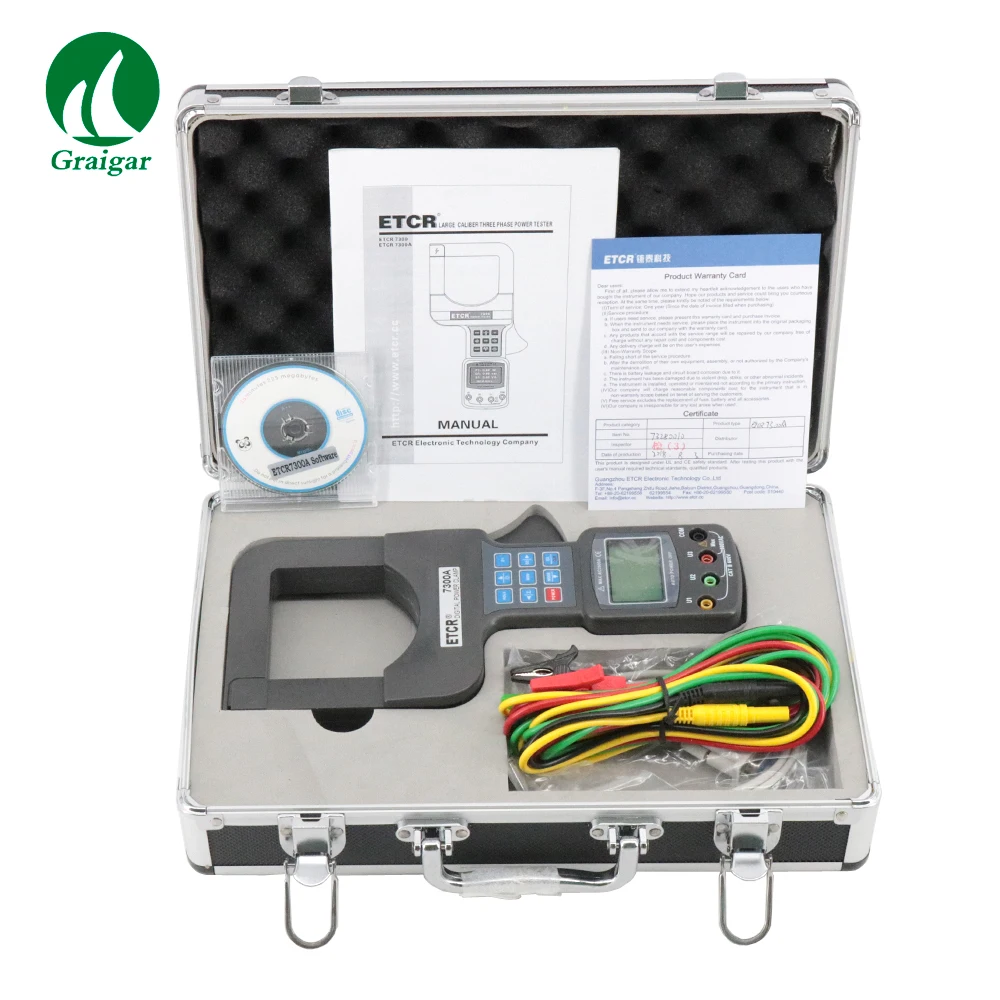

Аксессуары

Измеритель: 1 шт.; Провода для тестирования: 4 шт. (желтый, зеленый, красный, черный), провода для передачи данных RS232: 1 шт.; Диск: 1 шт.; Аккумулятор (LR6): 4 шт.; измерительная коробка: 1 шт.
