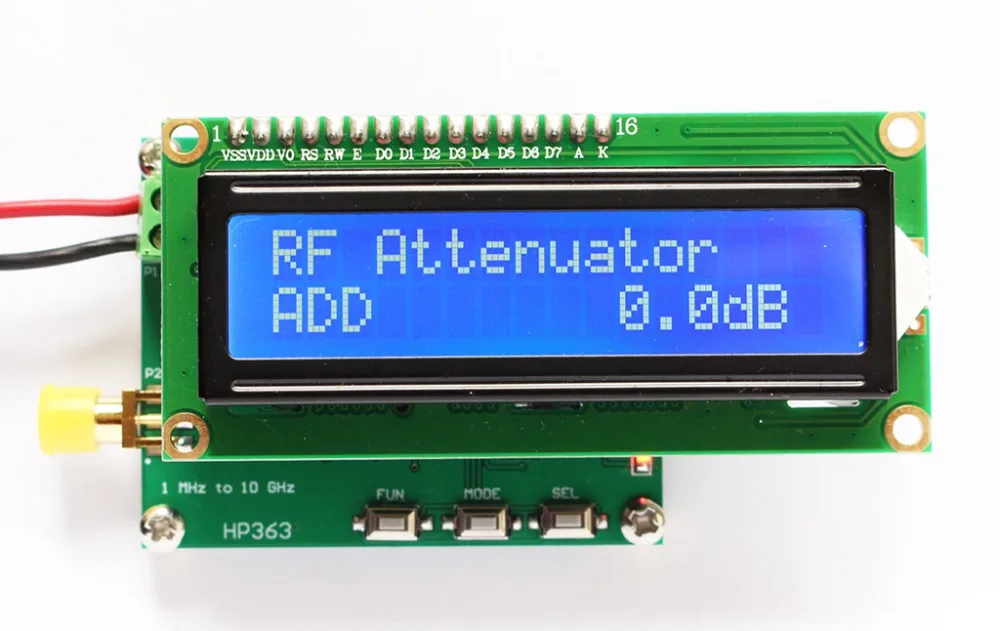

一. Обзор: материнская платаВ HP363 представляет собой RF измеритель мощности, который управляется с помощью кнопок. Преимущества: простая структура, простых в использовании, стабильная производительность, надежная, высокая чувствительность и скорость измерения и так далее.二, применение:● RF измерения силы;● Прибора;三, технический параметр таблице:1 Измерительный диапазон мощности: -50 ~ + 0 дБм2 Измерение мощности Разрешение: 0,1 дБм3 измерения Частотный диапазон: 1 ~ 10000 МГц4 измерения мощности: 1nW ~ 1 мВт5 Рабочее напряжение: 7 ~ 12 В постоянного тока6 Рабочий ток: <50 мА7) Рабочая температура: от-40 ° C ~ 65 ° C8 Температура хранения: от-40 ° C ~ 65 ° C9 Размер: 55*45*10 мм四, интерфейс дисплея и инструкции по эксплуатации:(1) Описание единица измерения-сантиметр дБм;(2) Описание кнопки:Весело: функциональную клавишу; Режим: интерфейс настройки; SEL: self-Добавление ключ или самостоятельного уменьшая ключ;4,1. Дисплей данных измеренийДисплей интерфейса Шрифт:Передний край "RF-POW-51,2 дБм"Вторая строка «610uV 7nW"Примечание: сигнал дБм значение вход переменного тока значение напряжения, и Сила входного сигнала отображаются по отдельности.4,2, установите значение ослабления мощности RFДисплей интерфейса Шрифт:Передний край "RF аттенюатор"Вторая линия "SUB 000dB"Клавиша:Весело: Функция ключ (выбрав плюс или минус направление) Дисплей SUB вычитается (заказное, Авиапочта Китая) и добавьте добавляется. (Нажмите и удерживайте кнопку удовольствия для того, чтобы сохранить комплект дБ значение)SEL: self-добавить ключ или уменьшение ключ;Обратите внимание: Подключите разных RF Мощность амортизаторы и установите соответствующий коэффициент затухания следующим образом: правильный параметры мощности.Пять, проводкиP1 определение проводки:Нет. Значение символа1 VDD модуль питания положительный (7V ~ 12V)2 GND источника питания модуля   P2 проводки Разрешение:Нет. Значение символа1 FX не б/у2 RF входного сигнала3 GND источник питания отрицательный   Примечание:Во-первых, дБ является чистой рассчитывать единица измерения-сантиметр для питания, дБ = 10 * lg (a/B). Для напряжения или тока, дБ = 20 * lg(A/B). Смысл дБ-это просто простой, то есть большое количество (с последующим длинная строка 0) или небольшое количество (с длинная строка 0 спереди) кратко представлены. Например:X = 1000000000000000 (всего 15 0)Можно выразить следующим образом: 10lgX = 150dBX = 0,000000000000001Можно выразить следующим образом: 10lgX =-150 дБДБм определяет miliwatt (миллиметров). 0 дБм = 1 мВт;DBw определяет ватт. 0 dBW = 10lg1 W = 10lg1000 mw = 30 dBm.ДБ всегда определяет силовая установка по умолчанию в 10lg. Конечно, в некоторых случаях, мощность и мощность может быть описан сила сигнала (амплитудно), которое измеряется 20 LG. Это действительно так как в области контроля и обработки сигналов. Например, иногда вы можете увидеть выражение dBmV.
