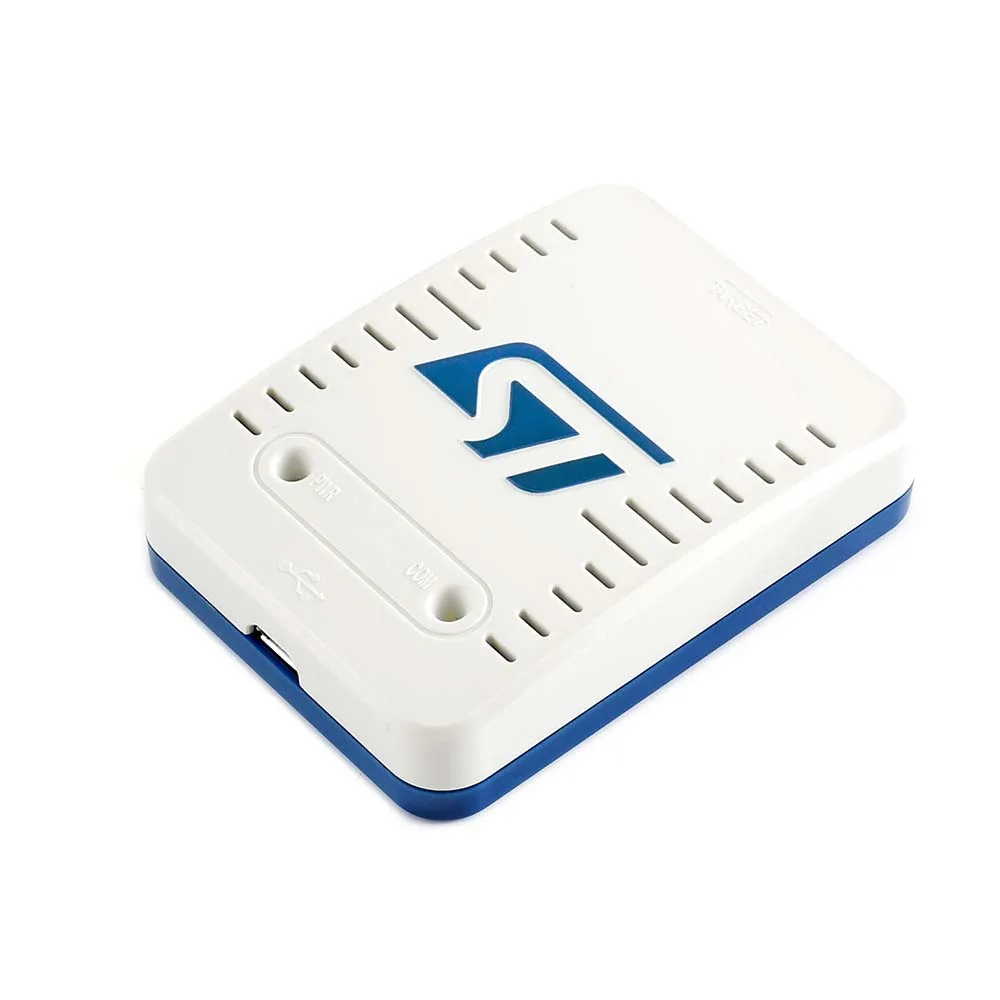

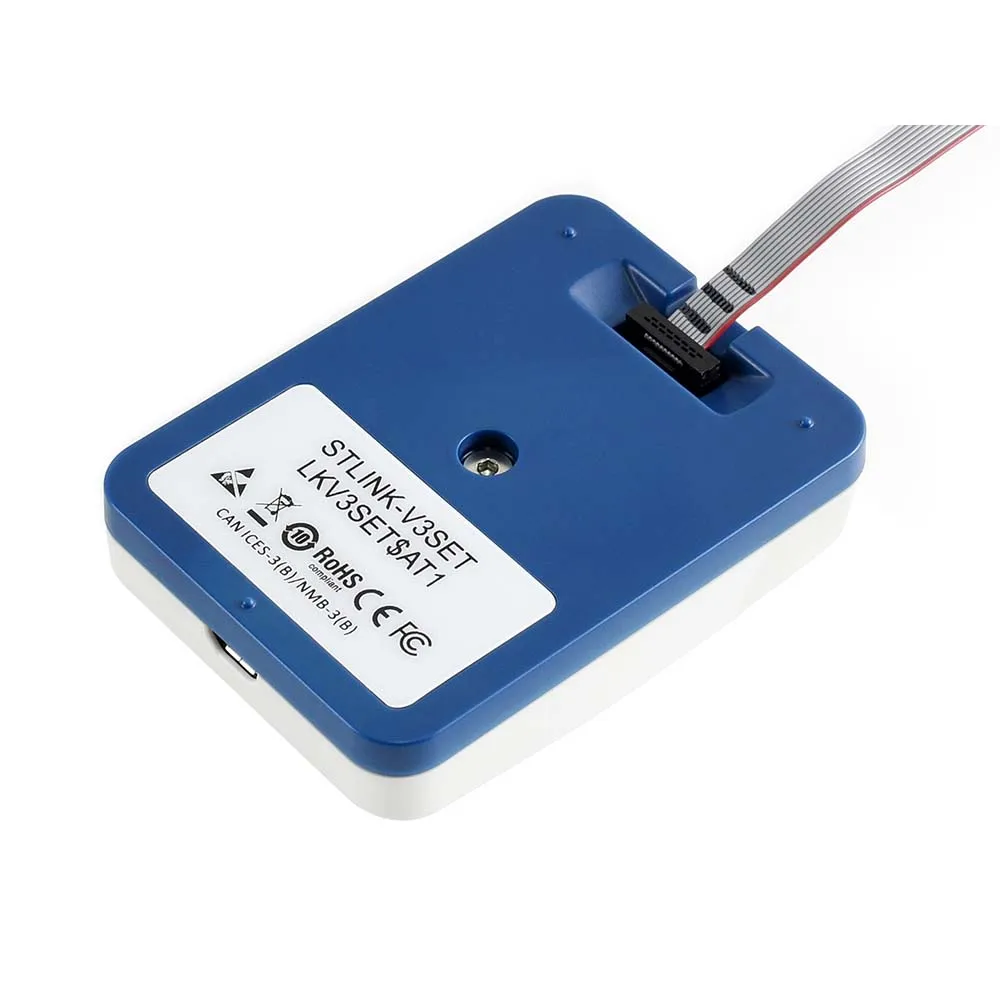

STLINK-V3SET, модульный встроенный отладчик и программист для STM32/STM8 Описание продукта:

STLINK-V3SET-это модульная автономная отладка и программирующий зонд для микроконтроллеров STM8 и STM32. Он состоит из основного модуля и дополнительной платы адаптера.

Интерфейсы SWIM и JTAG/SWD используются для связи с любым микроконтроллером STM8 или STM32, расположенным на прикладной плате.

STLINK-V3SET также предоставляет интерфейс виртуального com-порта, позволяющий хост-ПК общаться с целевым микроконтроллером через один UART и интерфейсы моста (SPI, I2C, CAN, GPIOs) например, программирование цели через загрузчик.

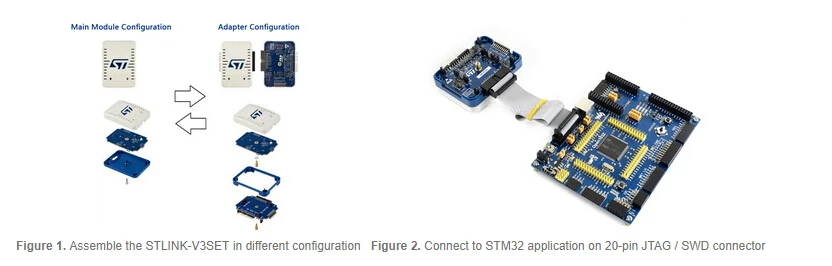

Модульная архитектура STLINK-V3SET позволяет расширить основные функции благодаря дополнительным модулям, таким как плата адаптера.

Ключ Особенности Автономный зонд с модульными расширениями Самопитание через разъем Micro-B USB (не обеспечивает источник питания для целевого приложения) Высокоскоростной совместимый интерфейс USB 2,0 Прямое обновление прошивки (DFU) поддержка, для использования с большим количеством будущих устройств JTAG/последовательная Проводная отладка (SWD) Особенности: 3 V до 3,6 В применение Поддержка напряжения и 5 V толерантным входных сигналов Плоские кабели STDC14 к MIPI10 / STDC14 / MIPI20 (разъемы с шагом 1,27 мм) Плоский кабель для 20-контактный JTAG/SWD (2,54 мм шаг) (за дополнительную плату Бесплатная кабель от Waveshare) Поддержка связи SWD и serial wire viewer (SWV) Особенности плавания (доступно только с адаптерной платой MB1440): 1,65 в до 5,5 В Поддержка напряжения приложения Плавать коллектора (2,54 мм шаг) Плавать кабели с двойной 4-контактный разъем разъемы/4-контактный разъем, чтобы отделить шпильки (2,54 мм шаг) (за дополнительную плату Бесплатные кабели от Waveshare) Поддержка низких и высокоскоростных режимов плавания Виртуальный com-порт (VCP) Особенности: 3 V до 3,6 В применение поддержка напряжения на UART интерфейс и 5 V толерантным входных сигналов Частота VCP до 15 МГц Доступно на STDC14 разъем отладки (не доступен на MIPI10) Многополосный мост USB для SPI/UART/I2C/CAN/GPIOs специфические особенности: 3 V до 3,6 В применение Поддержка напряжения и 5 V толерантным входных сигналов Сигналы доступны только на адаптерной плате (MB1440) Программирование по технологии Drag-and-drop Flash Два цветовых светодиода: коммуникация, питание Поддерживает программное обеспечение STM32CubeProgrammer KEIL rvmdk IAR EWARM GCC на IDE Поддерживаемые устройства Все STM8 MCUs с интерфейсом для плавания Все STM32 MCUs с JTAG / SWD интерфейсом Сравнение спецификаций между различными версиями STLINK Сравнение STLINK-V3SET ST-LINK/V2 ST-LINK Примечания JTAG/SWD прикладное напряжение 3V-3,6 V 1,65 V-3,6 V 3V-3,6 V ST-LINK/V2 поддерживает низкомощные устройства STM32 Плавать Применение напряжения 1,65 в-5,5 В 1,65 в-5,5 В 1,65 в-5,5 В   SWV поддержка Да Да Нет Доступно только для STM32 в настоящее время Отладки разъем Мульти 2 1 За исключением JTAG/SWD и SWIM, STLINK-V3SET имеет многоходовой мост для SPI/UART/I2C/CAN/GPIOs Светодиодный индикатор Двухцветный СВЕТОДИОДНЫЙ Двухцветный СВЕТОДИОДНЫЙ Красный светодиодный STLINK-V3SET имеет отдельные светодиоды для питания и связи Совместимость     Хост-ПК должен поддерживать USB флэш-накопитель





Подключение к ПК

STLINK-V3SET должен быть подключен к ПК через usb-кабель Micro-B.

Перед подключением Установите/Обновите IDE/STM32CubeProgrammer для поддержки STLINK-V3SET (драйверов) STLINK-V3SET использует микроконтроллер STM32 F7, поддерживает высокоскоростную связь USB2.0 Подключитесь к STM32 приложений

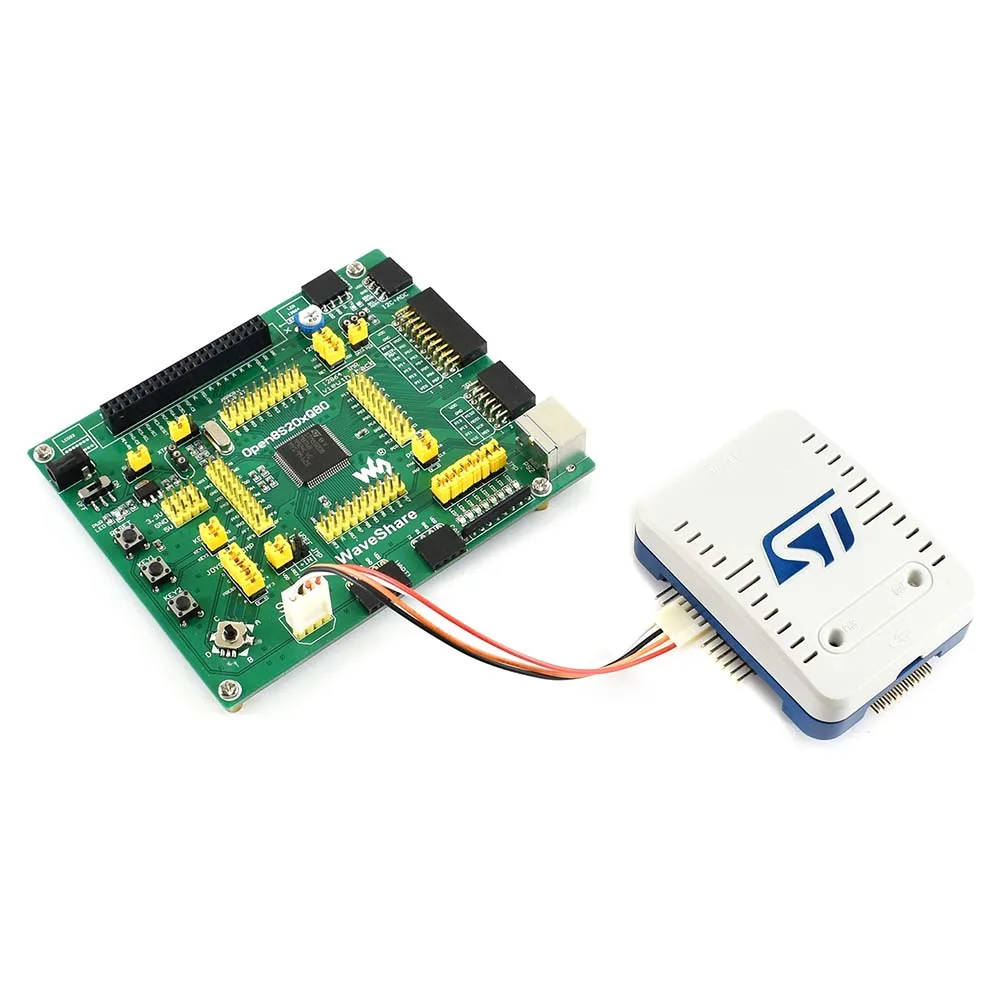

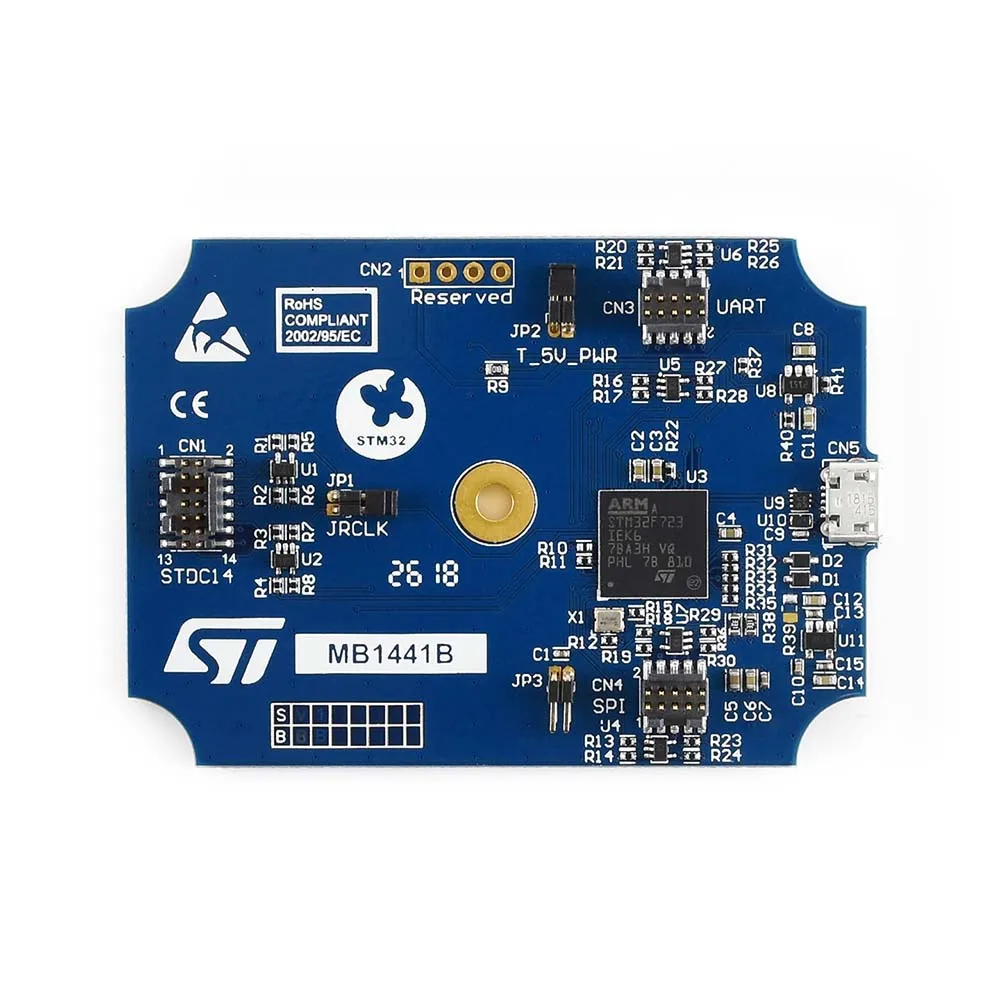

STLINK-V3SET можно подключить к целевым приложениям STM32 на интерфейсах JTAG / SWD, которые доступны как на главном модуле (MB1441), так и на адаптере (MB1440).

Три официальный STDC14 плоские кабели, плюс дополнительная Бесплатная legacy 20-pin плоский кабель, поставляются. Выберите подходящий для использования.

Подключитесь к STM8 приложений

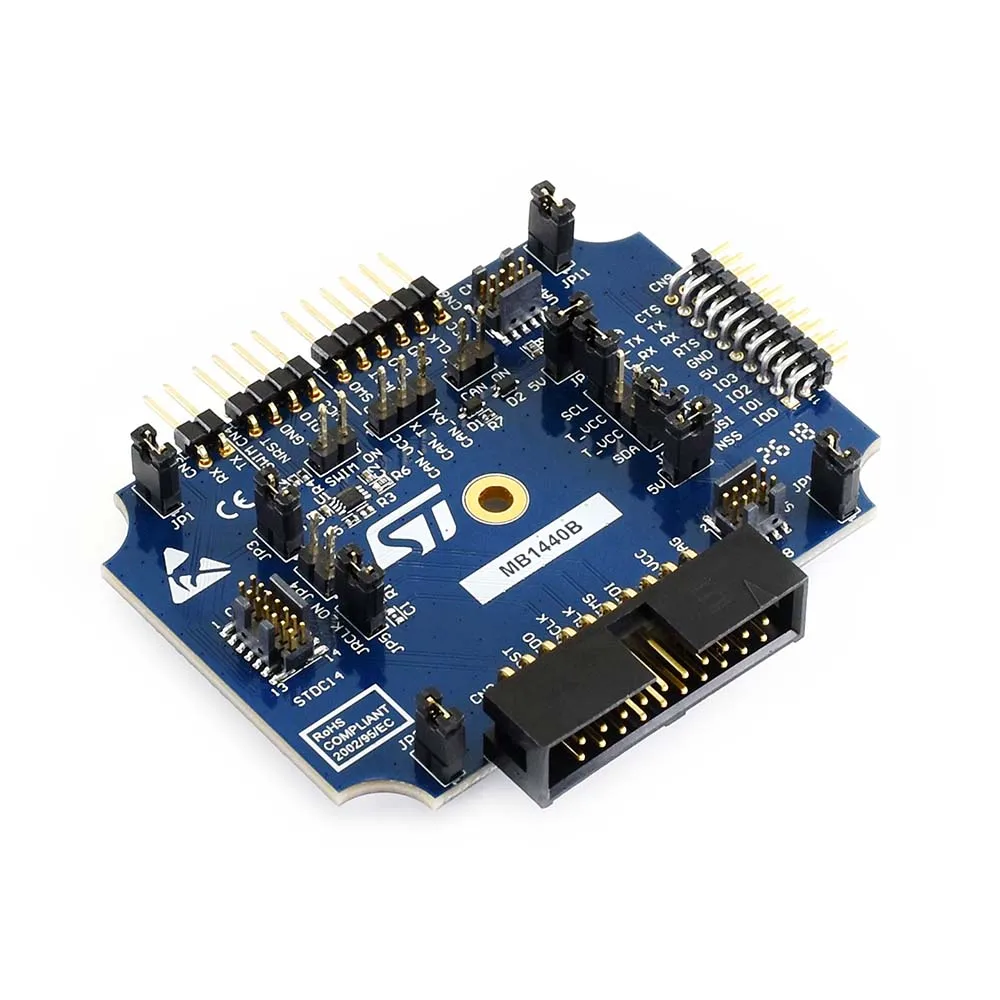

STLINK-V3SET можно подключить к целевым приложениям STM8 на плавательном интерфейсе, который доступен только на адаптере (MB1440).

JP4 и JP6 на плате MB1440 должны быть включены, чтобы активировать протокол плавания Мы также предоставляем два дополнительных бесплатных купальных кабеля для легкого использования Убедитесь, что сопоставление pin-to-pin правильно, особенно VCC и GND, чтобы избежать повреждения STLINK-V3SET

STLINK-V3SET светодиодный статус COM светодиодный мигает красным:Происходит первое перечисление USB с ПК. COM светодиодный красный:Устанавливается связь между STLINK-V3SET и ПК (конец перечисления). COM светодиодный мигает зеленый/красный:Обмен данными между целью и ПК.





Посылка содержание

Вес:0,23 кг

STLINK-V3SET x1 Разъем USB типа A для кабеля micro B x1 20-контактный разъем JTAG/SWD плоский (бесплатно) x1 Плавать двойной 4-контактный разъем разъемы кабель (бесплатно) x1 Плавать 4-контактный разъем, чтобы отделить контакты кабеля (бесплатно) x1
