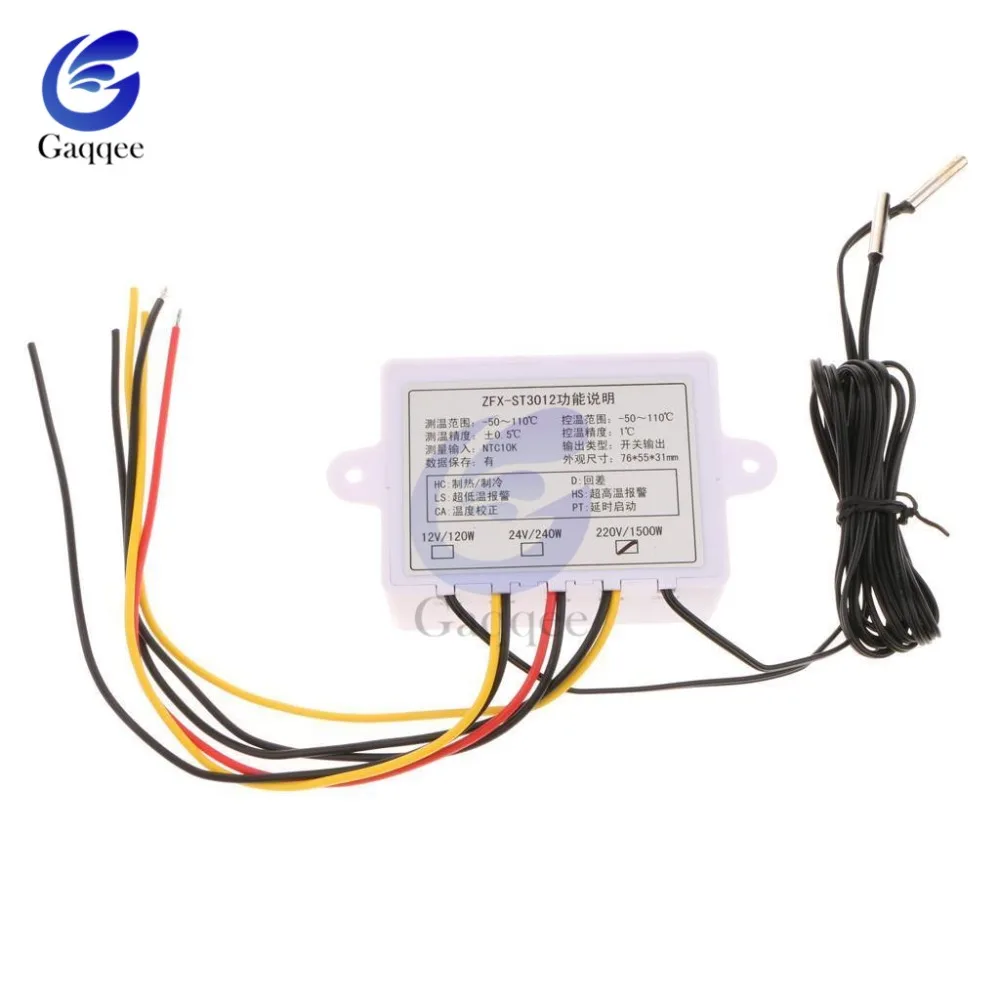

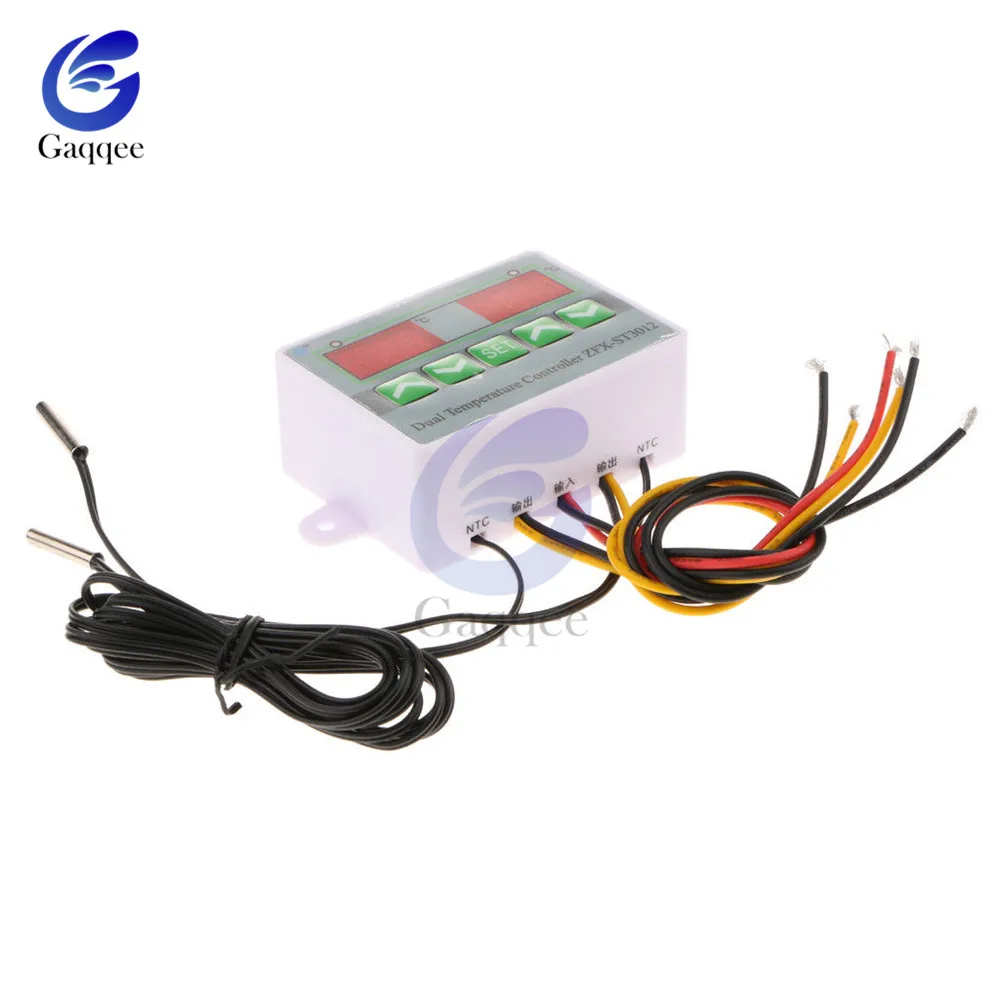

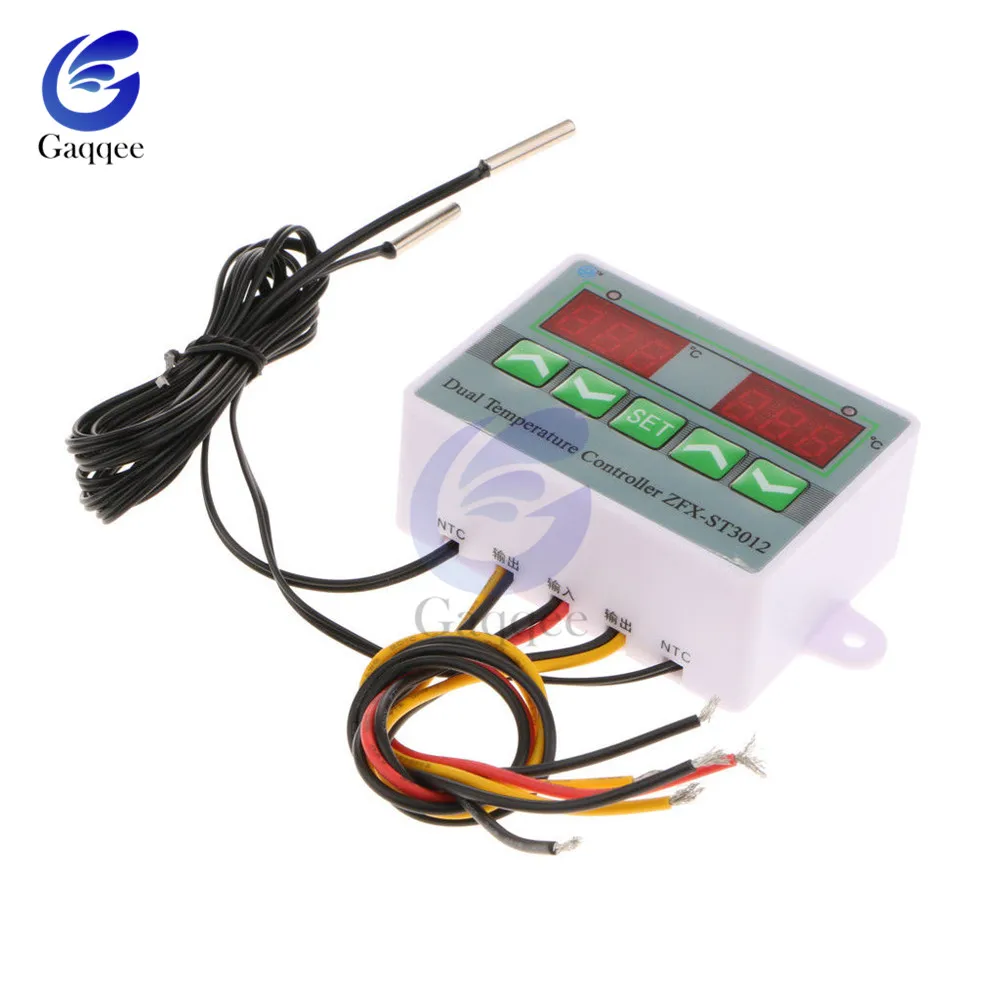

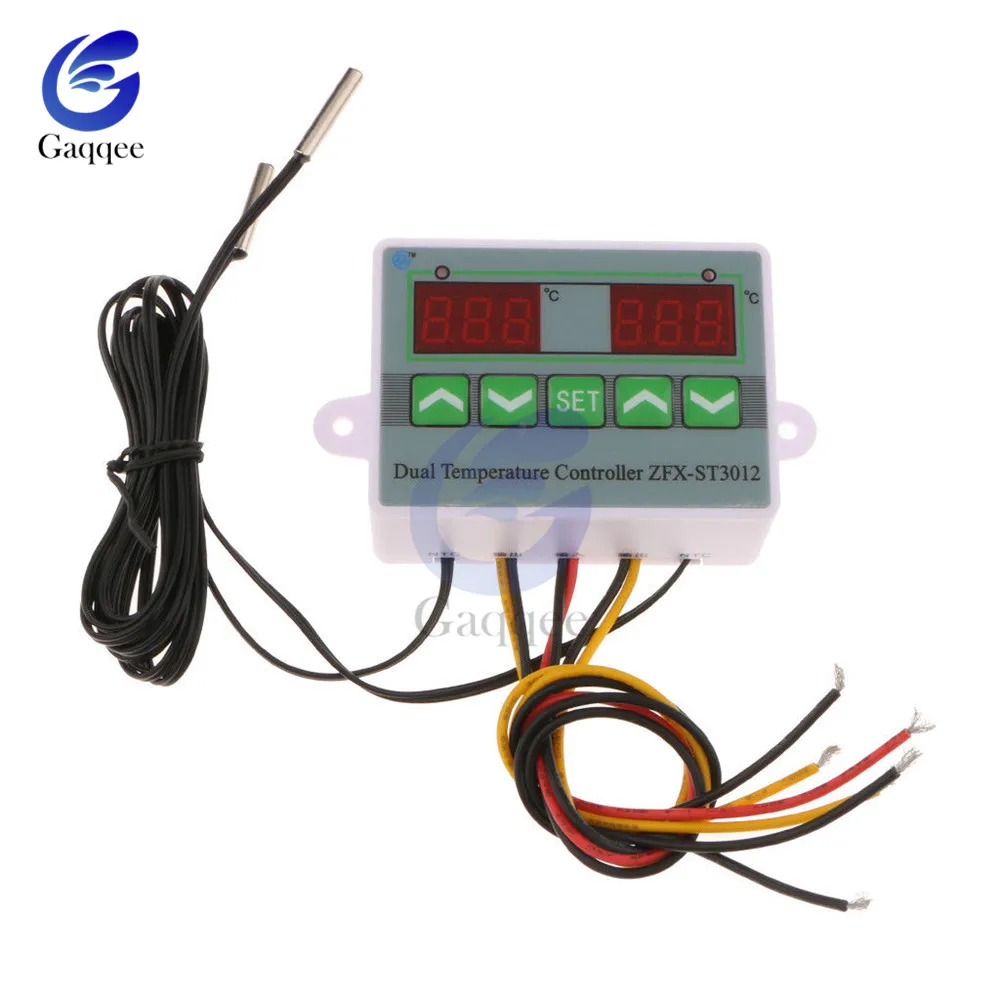

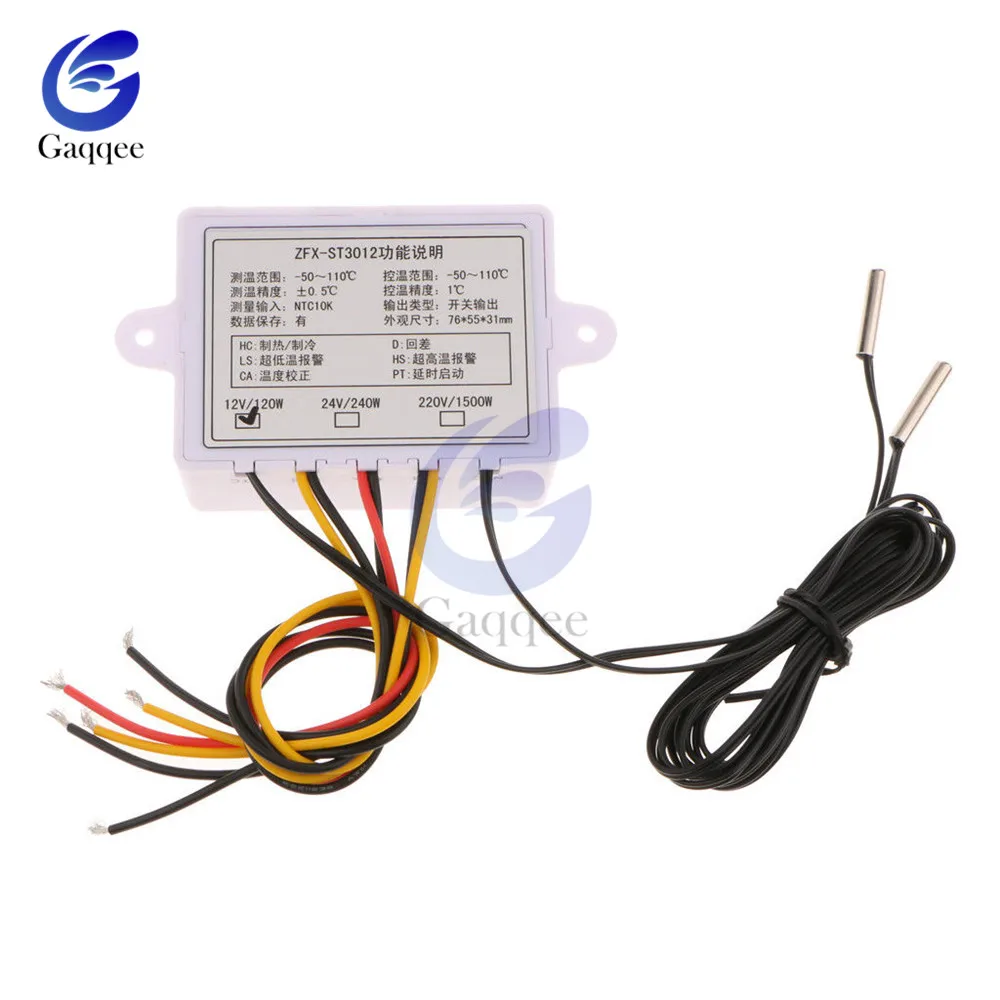

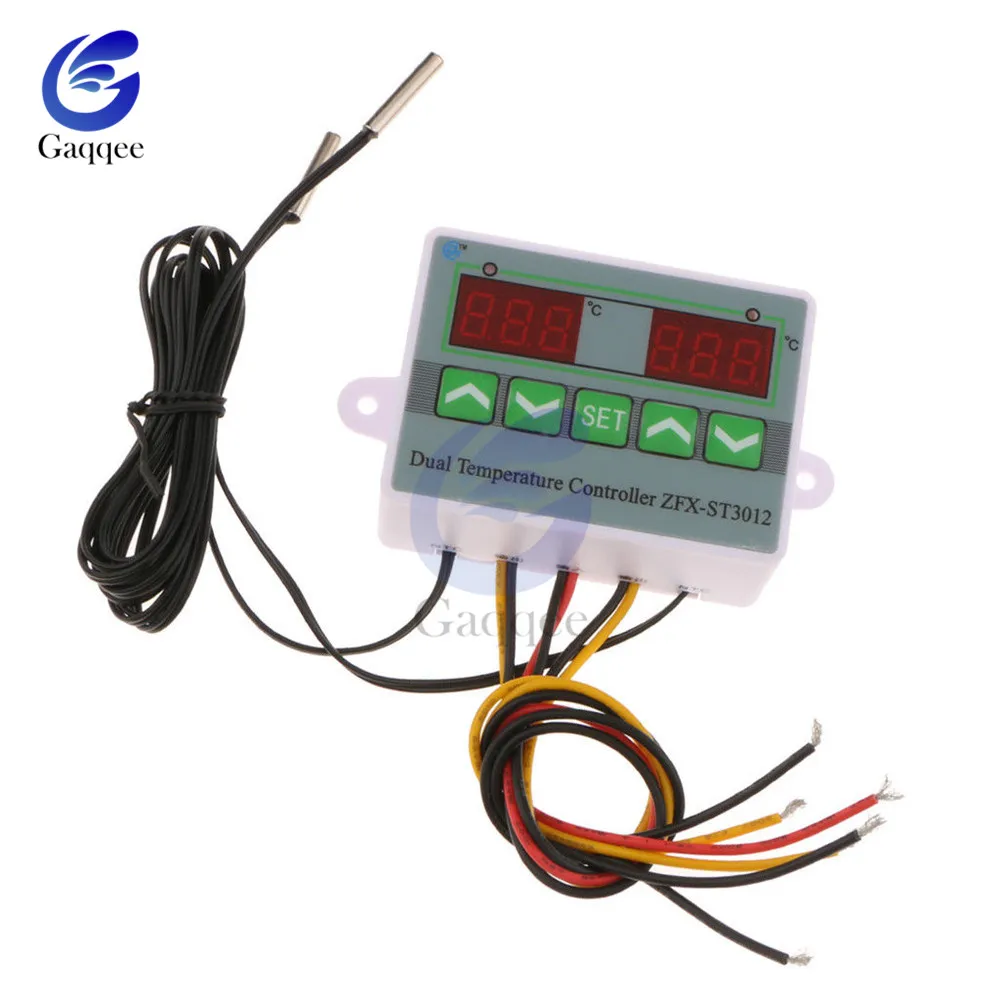

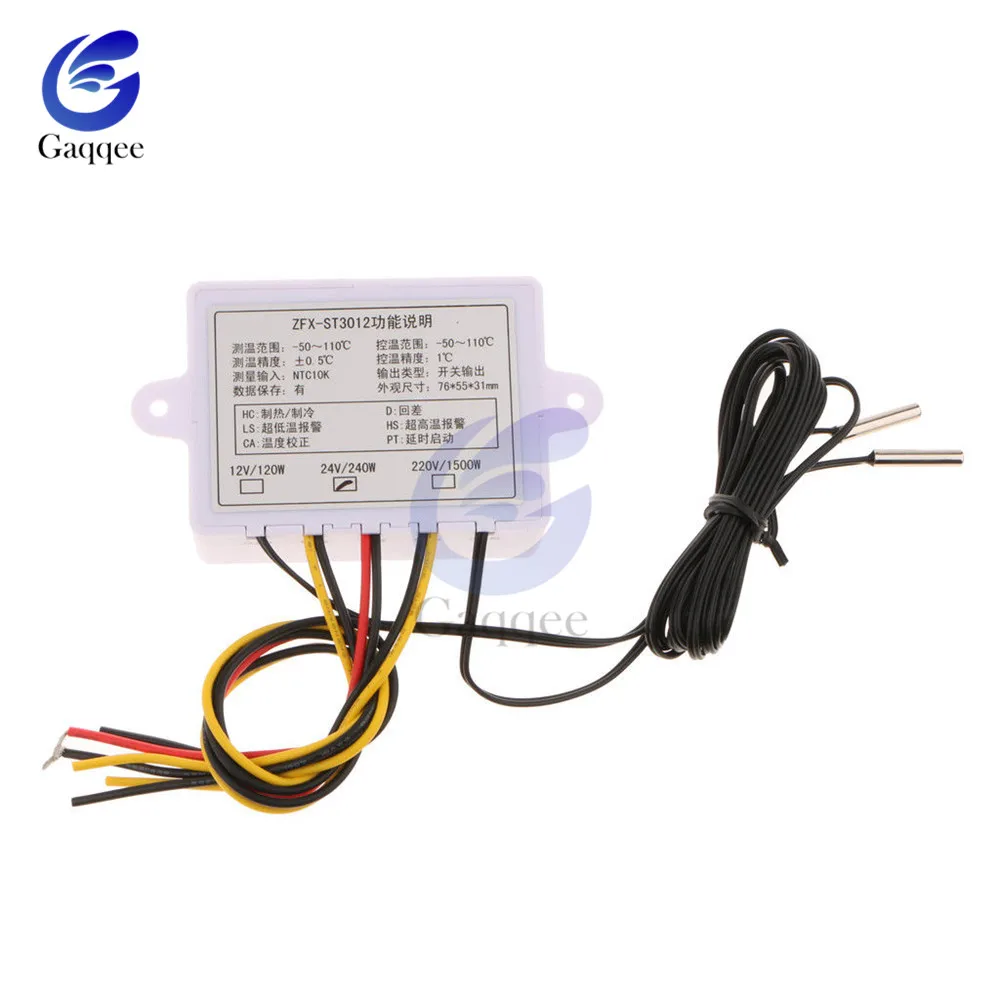

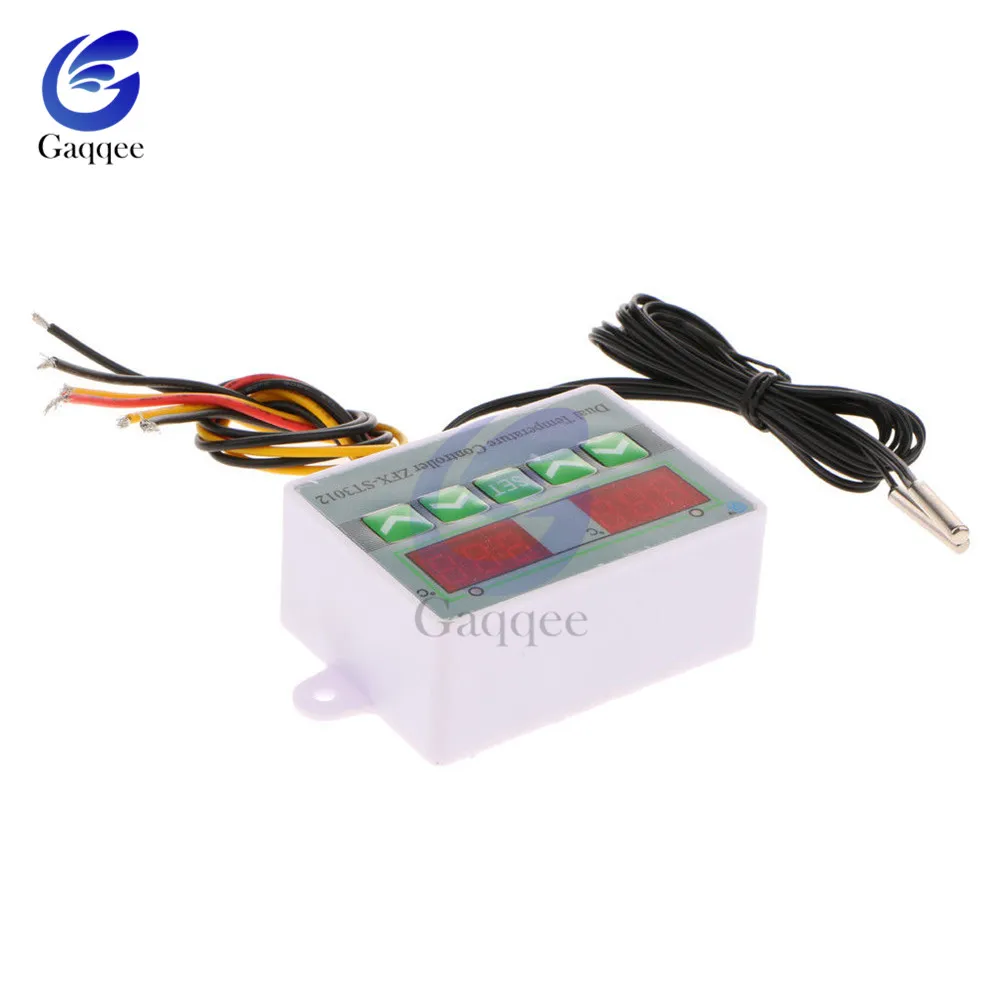

Это двойной дисплей и двойной контроль температуры контроллера, он может как контролировать охлаждение или нагревание двух продуктов, Метод настройки один и тот же левый и правый.

* Технические параметры.

Диапазон регулирования температуры:-50 ℃ ~ 110 ℃

Погрешность измерения температуры: ± 0,5 ℃

Модель датчика: ntc(10K/3435)

Точность управления: DC12V/DC24V/AC110V ~ 230V (можно выбрать)

Рабочий ток: MAX200Ma

Ток контакта реле: AC5A/220 В

Сохранение даты: доступно.

Рабочая температура: 0 ℃ ~ 50 ℃

Температура хранения:-10 ℃ ~ 60 ℃

Длина метра: 90 мм (Д) * 60 мм (Ш) * 26,5 мм (В)

Размер отверстия: 70 мм (L)* 50 мм (H)l

Длина распределительного зонда составляет 1 м, размер зонда: Φ4мм * 20 мм

* Меню описание размера

Код меню

Уточните

Объяснение

Блок

HC

Холодильное оборудование/Отопление

Термостат Рабочий режим набор

H = нагрев C = охлаждение

D

Возвратная разница

Разница температур между запуском и выключением

℃

V-образной КРЕПЕЖНОЙ ПЛАСТИНОЙ LS

Холодильник сверхнизкой температуры

AL-L

℃

HS

Ультра-температура

AL-H

℃

CA

Изменением температуры

℃

Герметизирующая ptfe-лента

Задержка старта

Минимальное время простоя

Минута

Установите температуру левого контроля

Нажмите кнопку «SET» и мигает левый экран. Нажмите кнопку «вверх» и «вниз», чтобы настроить диапазон температур, нажмите кнопку «вверх» или «вниз», чтобы сохранить затем выход.

Установите правильную температуру контроля

Нажмите дважды «установить» доску и правый экран мигает, нажмите «вверх» и «вниз» клавишную доску для регулировки температуры, нажмите вправо «вверх» и «вниз» доску (любой) чтобы сохранить затем выход.

Запуск и остановка времени

В режиме ожидания электрическое нажатие «установить» один раз, запуск времени вывода, экран попеременно.

Нажмите кнопку «SET» и удерживайте кнопку «SET» в течение трех секунд.

Пресс-▲or ▼ клавишной панелью выбрать настройки меню. Затем нажмите кнопку SET key board еще раз, чтобы войти в соответствующее состояние настройки параметров управления, нажмите ▲или ▼ key board для регулировки параметров, которые требуют изменения. Нажмите кнопку «SET» для выхода после регулировки или выхода из системы с задержкой на 6 секунд.

◆Вентилятор охлаждения. Нагрева Настройка режима n/a

Нажмите кнопку «SET» key board менее 3 секунд, введите в меню дисплей, код «HC» отображается на экране, нажмите кнопку «set» key board отображает режим работы. Нажмите «▲» или «▼» для регулировки параметров. "C" означает режим охлаждения, "H" означает режим нагрева.

◆Return разница на мобильный телефон;

Максимальная температура была ограничена с возвратной разницей между запуском и закрытием.

◆Возврат разницы настроек.

Нажмите «SET» key board менее 3 секунд, войдите в меню display, нажмите «▲» или «▼» key board, чтобы отрегулировать Код до тех пор, пока на экране не появится код «D», нажмите «установить» клавиатуру, чтобы отобразить значение разницы возврата. Нажмите кнопку «▲» и «▼» для настройки параметров.

◆Функция коррекции температуры

Когда есть отклонения между температурой измерения и стандартной температурой. Значение измерения машины и стандартная температура могут регулироваться так же под функцией коррекции температуры. Температура После коррекции = температура до коррекции + значение коррекции (значение коррекции может быть положительным, отрицательным и нулевым)

◆Изменением температуры установки.

Нажмите «установить» клавиатуру менее 3 секунд, введите в меню дисплей, нажмите «▲» или «▼» клавиатуру, чтобы настроить код, пока на экране не появится «CA», нажмите кнопку «SET», чтобы настроить параметры, нажмите кнопку «▲» и «▼».

◆Защитная функция задержки:

Нажмите «установить» клавиатуру менее 3 минут. Войдите в меню. Нажмите «▲» или «▼» на клавиатуре, чтобы настроить код до тех пор, пока на экране не появится «PT», нажмите «SET» на клавиатуре отображается Настройка защиты от задержки, нажмите кнопку «▲» и «▼» для настройки параметров.

◆Функция сверхтемпературной сигнализации

При измерении температуры ≥контроль температуры + Ач Аварийное реле приведено в действие, контроллер температуры тревожный, экран дисплея попеременно отображает «Н» и приведенную температуру. Затем нажмите любую клавиатуру, чтобы остановить тревожные и выключить сигнал тревоги релейный выход

◆Установка сверхтемпературной сигнализации

Нажмите «установить» клавиатуру менее 3 секунд, введите в меню дисплей, нажмите «▲» или «▼» клавиатура для настройки кода до тех пор, пока на экране не появится «HS». Нажмите кнопку «set» клавиатура Отображает установленное значение ультра-температуры, нажмите «▲» или «▼» клавиатура снова для регулировки параметров, настройте «HS как «0», вы можете выключить функцию будильника.

◆Холодильник сверхнизкой температуры Функция сигнализации

Измерение температуры <Контроль температуры-LS реле будильника приведено в действие,

Регулятор температуры оповещения. Экран дисплея попеременно отображает «L» и приведенную температуру, нажмите любую клавиатуру и выключите релейный выход.

◆Холодильник сверхнизкой температуры сигнализации

Нажмите «установить» клавиатуру менее 3 секунд, введите в меню дисплей, нажмите «▲» или «▼» клавиатуру для настройки кода до тех пор, пока на экране не появится «LS», нажмите кнопку «SET» на клавиатуре отображается установленное значение сверхвысокой температуры, нажмите кнопку «▲» или «▼», чтобы настроить параметры, установите «LS» как «0», вы можете выключить функцию будильника.

Состояние светового Индикатора.

Зеленый означает рабочий световой индикатор, зеленый свет длинный яркий означает состояние охлаждения или нагрева. Красный свет щелчок означает задержку запуска и это с функцией настройки. Красный свет длинный яркий означает в состоянии настройки.

Нажмите «SET» 3 секунды, чтобы войти в настройки меню высокого уровня системы. Во время настройки нажмите «▲» или «▼», чтобы выбрать меню, которое необходимо настроить. Затем нажмите «установить» клавиатуру еще раз введите в состояние связанных параметров контроллера, нажмите «▲» или «▼» клавиатуру, чтобы настроить параметры контроллера, которые необходимо изменить, после регулировки нажмите кнопку «SET». Контроллер температуры перезапуска автоматически.

Помехи отображения.

Когда датчик отключен, экран отображает “LLL”

Когда датчик detectedtemperaturebelow диапазон измерения, дисплей EEE”

Когда датчик обнаруживает температуру выше диапазона измерения, экран отображает “HHH”

7. Внимание!

♦ Подключение к правильному напряжению, машина регулярно работает в диапазоне ± 10% стандартного входного напряжения

◆Подключение к нагрузке мощности меньше, чем Максимальная мощность контроля температуры контроллера. Если превышает, пожалуйста, используйте с контактором переменного тока.

◆Подключите к правильному источнику питания, нагрузке, датчику, регулятору температуры будет поврежден после подключения к неправильному проводу.

Пожалуйста, не делайте провод датчика и провода питания параллельным подключением.
