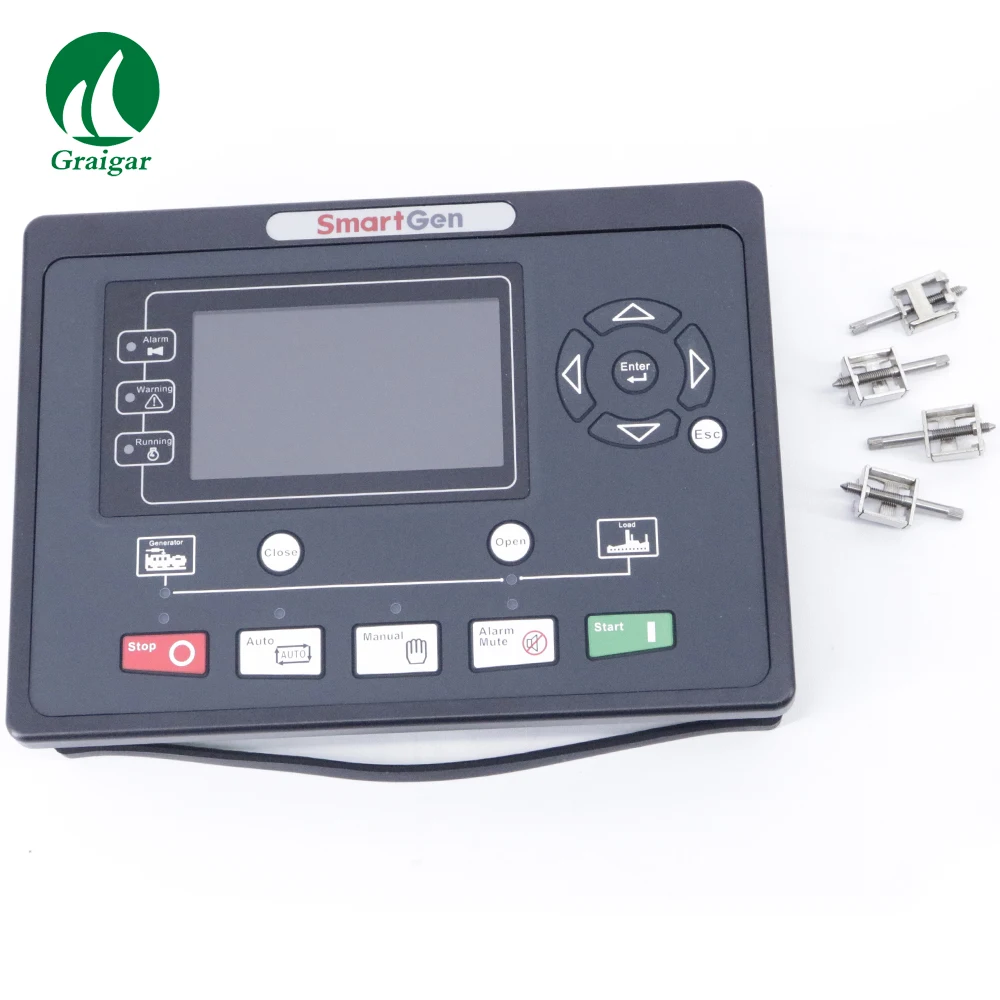

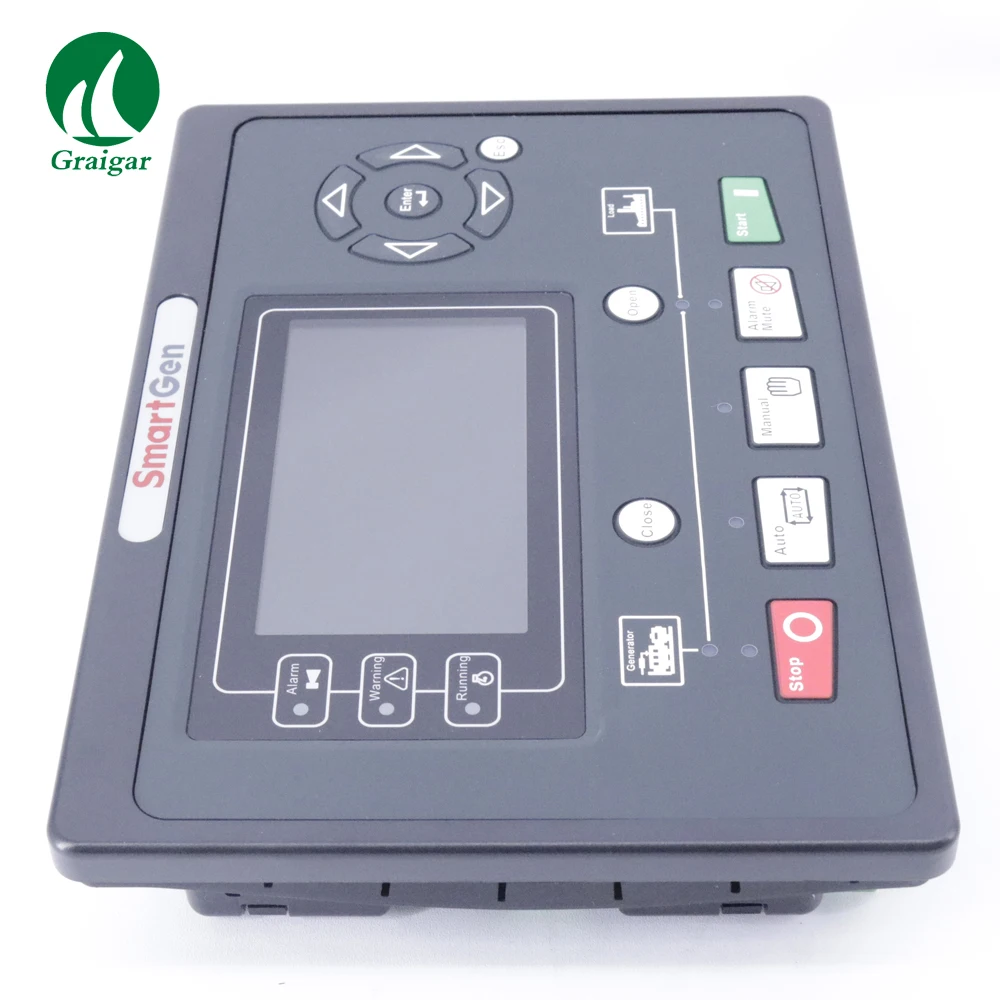

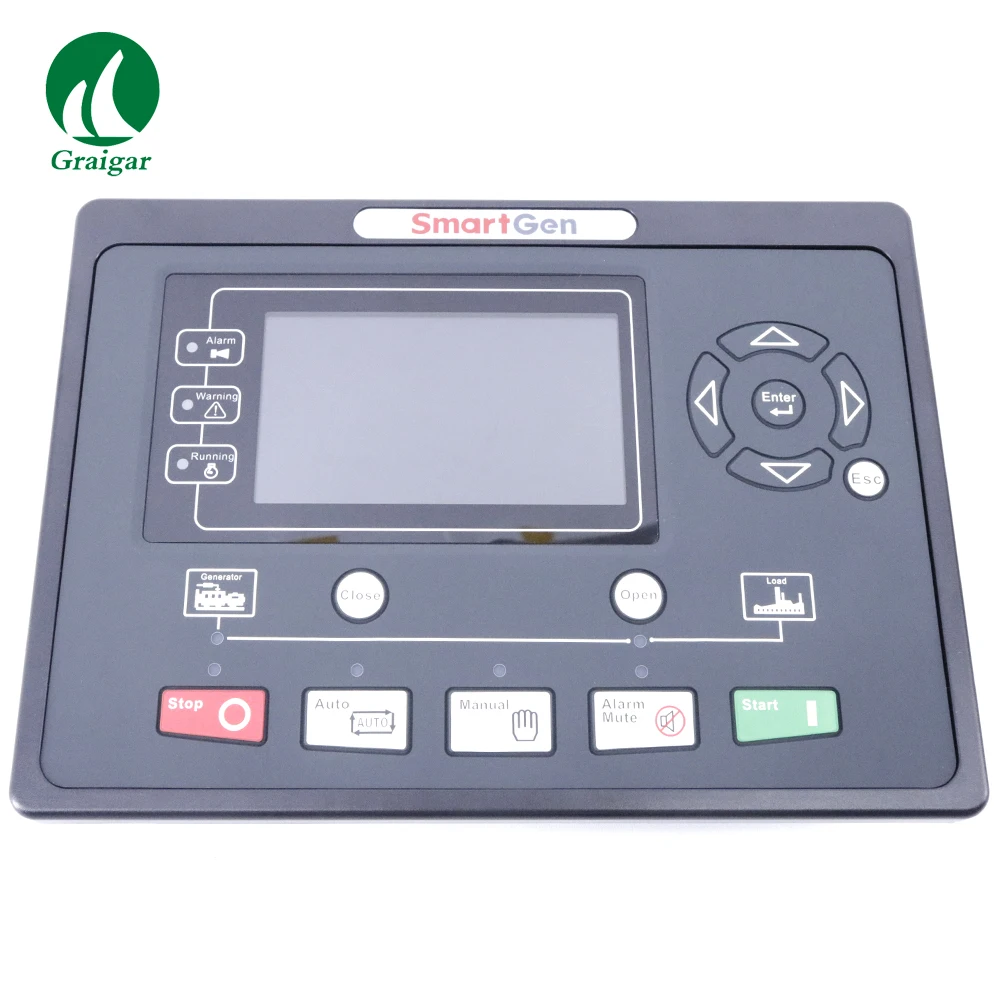

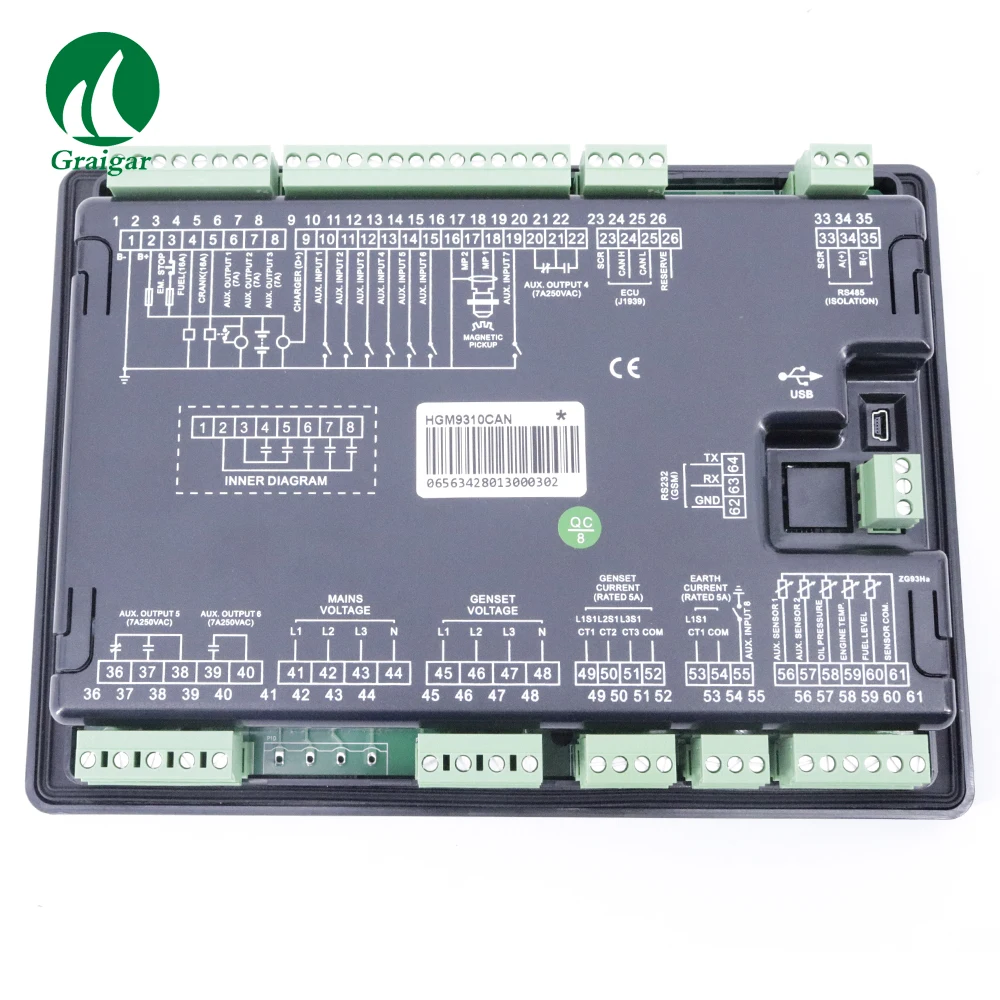

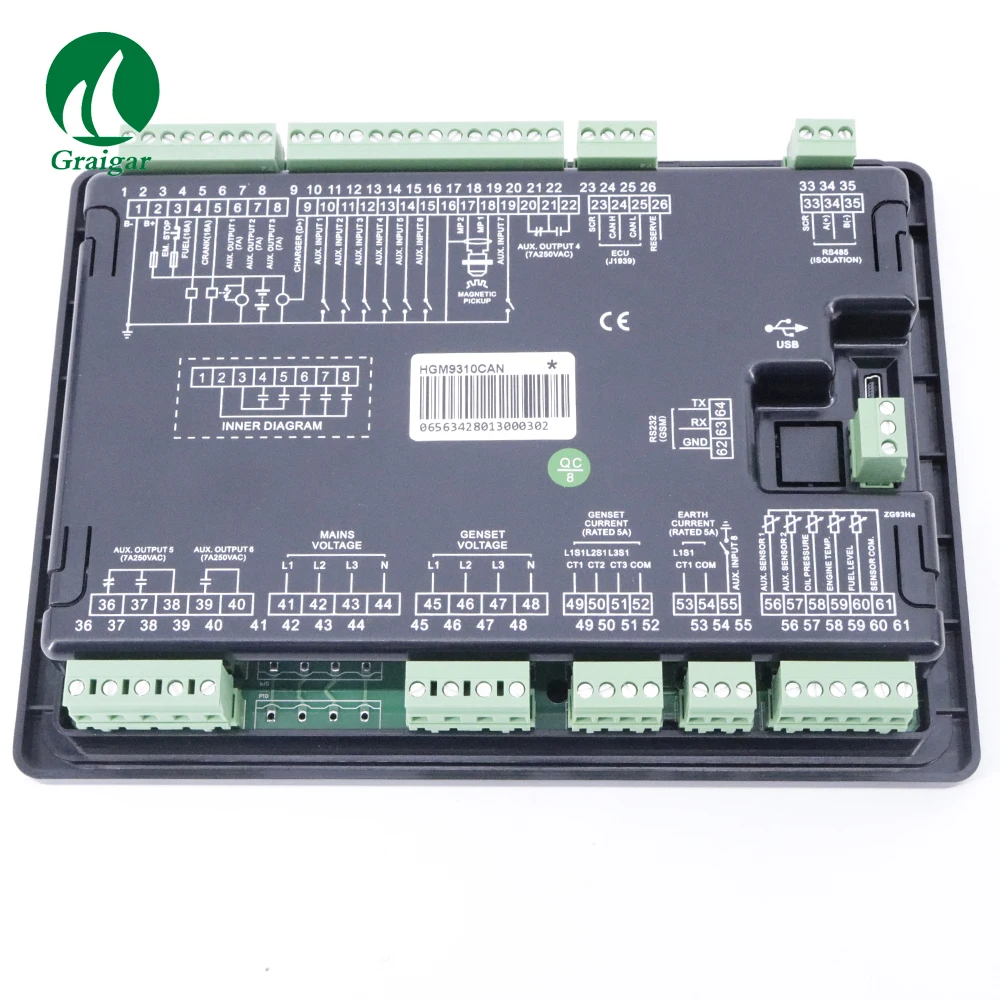

HGM9310CAN Genset Контролер используется для автоматизации генератора и системы контроля монитора ЖК-дисплей

Контроллеры genset серии HGM93XX MPU (CAN) используются для автоматизации genset и контроля системы gen-set для достижения автоматического запуска/остановки, измерения данных, защита от сигнализации и «Три пульта дистанционного управления» (дистанционное управление, Дистанционное измерение и Удаленная связь). Контроллер принимает большой жидкокристаллический дисплей (lcd) и выбираемый китайский, английский или другие языки интерфейса с легкой и надежной операцией.

HGM93XX MPU (CAN) Генераторные автоматические контроллеры используют технологию микропроцессора 32 бит с точностью измерения параметров, регулировкой фиксированного значения, настройкой времени и регулировкой порога и т. д. большинство параметров можно настроить с передней панели, и все параметры можно установить с помощью ПК (через usb-порт) И может быть скорректирована и контролироваться при помощи RS485 порт. Он может широко использоваться во всех типах автоматической системы управления gen-set с компактной структурой, расширенные схемы, простые соединения и высокая надежность.

Производительность и характеристики

HGM9310MPU (CAN) используется для одиночных систем автоматизации, Автозапуск/остановка блока выполнены с помощью пульта дистанционного singal.

HGM9320MPU (CAN), имеет все функции HGM9310MPU (CAN), а также функцию автоматического сбоя сети (AMF), особенно хорошо подходит для одной системы автоматизации, которая inclide сети и генератора.



Основные характеристики

♦With на базе ARM 32 бит SCM, высокой степенью интеграции аппаратных средств и надежнее;

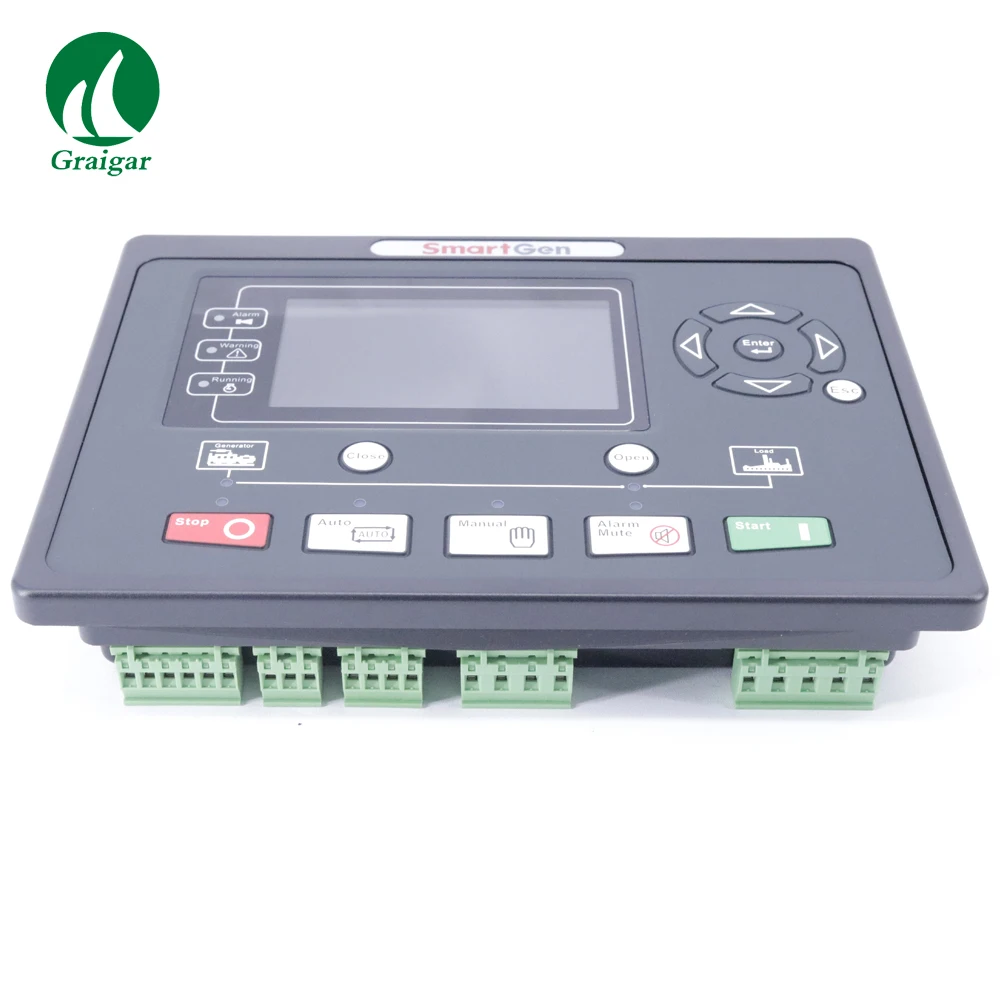

♦480x272 TFT ЖК-дисплей с задней подсветкой, Многоязычный интерфейс (включая английский, китайский или другие языки), который можно выбрать на месте, что делает ввод в эксплуатацию удобным для персонала завода;
♦Улучшенная износостойкость ЖК-дисплея и устойчивость к царапинам благодаря жесткому акрилу экрана;
♦Силиконовые панели и кнопки для лучшей работы в условиях высокой температуры;
♦Rs485 коммуникационный порт позволяет пульт дистанционного управления, пульт дистанционного управления с учетом того, что снятие удаленной связи через протокол MODBUS (RS485 коммуникационный порт не требуется);
♦Оснащен функцией SMS (Служба коротких сообщений). Когда genset является тревожным, контроллер может отправлять короткие сообщения через SMS автоматически на максимум 5 телефонных номеров. Кроме того, статус генератора можно контролировать и проверять с помощью SMS (требуется GSM порт);
♦Equipped с can-bus порт и может общаться с J1939 генераторной установки. Вы можете не только отслеживать часто используемые данные (например, температуру воды, давление масла, скорость, расход топлива и так далее) ЭБУ машины, но и контролировать запуск, остановка, повышение скорости и скорости Дроп через порт CANBUS (CAN BUS порт необходим);
♦Подходит для 3-фазный 4-провод, 3 фазы 3 провода, однофазный 2 провода, и 2-фазный 3 (проволока проходит по всей системы с напряжение 120/240 V и частота 50/60 Гц;
♦Collects и показывает 3-фазное напряжение, ток, мощность, параметр и частотой генератора или сетевого адаптера;
♦Для сети, контроллер имеет больше и под напряжением, над и под частотой, потерю фазовой и фазовой последовательной неправильной функции обнаружения; для генератора, контроллера имеет более и под напряжением, над и под частотой, потеря фазы, неправильная фаза, перегрузка и обратная мощность, Перегрузка по току;
♦3 фиксированные аналоговые датчики (температура, давление масла и уровень топлива);
♦2 гибких датчиков можно установить как датчик температуры, датчик давления масла или датчик уровня;
♦Точность измерения и отображения параметров двигателя;
♦Защита: Автоматический запуск/остановка генератора, ATS (автоматический переключатель) управление с идеальной индикацией неисправности и функцией защиты;
♦Все выходные порты являются релейными.
♦Настройка параметров: параметры могут быть изменены и сохранены во внутренней флэш-памяти и не могут быть потеряны даже в случае отключения питания; большинство из них можно отрегулировать с помощью передней панели контроллера и все они могут быть изменены через ПК через порт USB или RS485 портов;
♦Больше видов кривых температуры, давления масла, уровня топлива можно использовать напрямую, и пользователи могут определить кривые датчика самостоятельно;
♦Несколько условий разъединения кривошипа (частота генератора, датчик скорости, давление масла) опционально;
♦Широкий диапазон источника питания постоянного тока (8 ~ 35) в, подходит для различных условий запуска аккумулятора;
♦Журнал событий, часы в режиме реального времени, плановый запуск и стоп-генератор (можно установить как пусковое устройство один раз в день/неделю/месяц с нагрузкой или нет);
♦PLC (программируемое логическое управление) функция позволяет определить конкретные функции;
♦Вход обои и время отображения являются пользовательскими;
♦Можно использовать на насосных блоках и в качестве индикаторного инструмента (только сигнальные и аварийные сигналы, реле подавляется);
♦With функция технического обслуживания. Действия (предупреждение или выключение) могут быть настроены во время технического обслуживания;
♦Все параметры используются для цифровой регулировки, вместо обычной аналоговая модуляция с нормальным потенциометром, более надежность и стабильность.
♦Водонепроницаемый уровень безопасности IP55 из-за резинового уплотнения, установленного между корпус контроллера и панелью fascia.
♦Все параметры используются для цифровой регулировки, вместо обычной аналоговая модуляция с нормальным потенциометром, более надежность и стабильность.

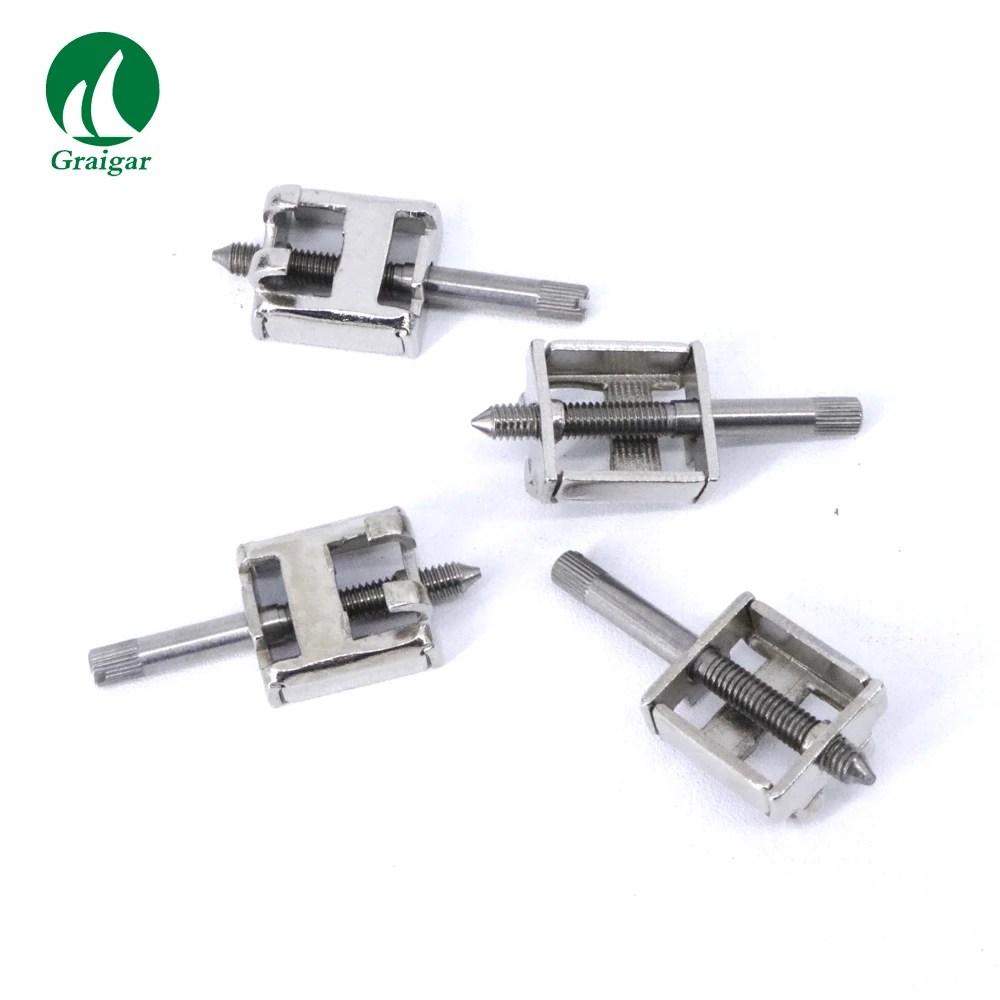

♦Металлические крепежные зажимы обеспечивают идеальную работу в условиях высокой температуры.

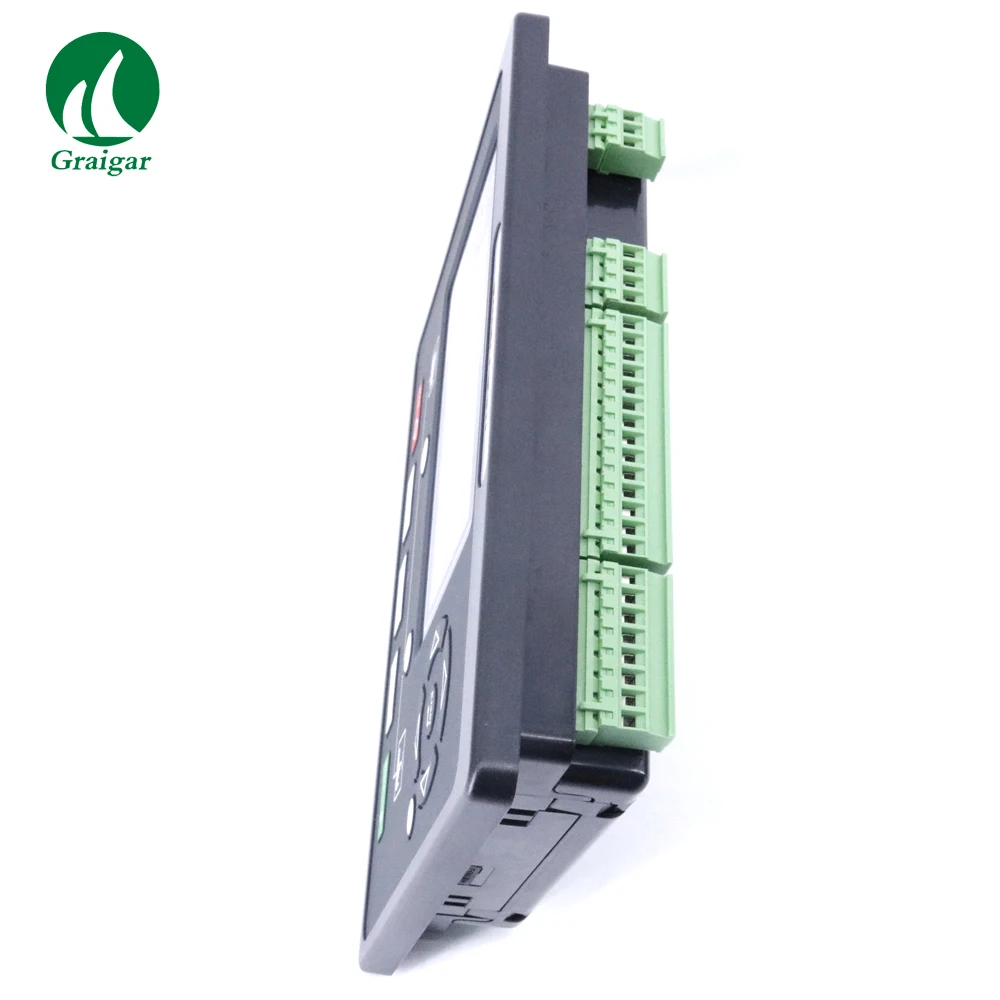

♦Модульная конструкция, самогасящий пластиковый корпус ABS, подключаемые соединительные клеммы и встроенный способ установки; Компактная конструкция с простым монтажом.
♦Накопительное общее время работы и общая электрическая энергия A и B. Пользователи могут сбросить его как 0 и повторно накапливать значение, которое делает удобство для пользователей, чтобы подсчитать общую стоимость по желанию.

Спецификация

Детали

Содержание

Операционной Напряжение

DC8.0V для DC35.0V, бесперебойный источник питания.

Мощность потребления

<4 Вт (в режиме ожидания ≤2вт)

Генератор Вход диапазон

3-фазный 4-провод

Безуходный 3-х фазный 3-жильный

Однофазный 2 провода

2-фазный 3-жильный

AC15V-AC 360 в (ph-N)

AC30V-AC620V (ph-ph)

AC15V-AC360V (ph-N)

AC15V-AC360V (ph-N)

Генератор частоты

50 Гц/60 Гц

Скорость Сенсор Напряжение

От 1,0 до 24,0 в (RMS)

Скорость Сенсор частоты

10000 Гц (макс.)

Пусковое реле Выход

16A DC28V Питание выход

Топлива реле Выход

16A DC28V Питание выход

Вспомогательное реле выход (1)

7A DC28V Питание выход

Вспомогательное реле выход (2)

7A DC28V Питание выход

Вспомогательное реле выход (3)

7A DC28V Питание выход

Вспомогательное реле выход (4)

7A AC250V без напряжения выход

Вспомогательное реле выход (5)

7A AC250V без напряжения выход

Вспомогательное реле выход (6)

7A AC250V без напряжения выход

Размер Чехол

237 мм x 172 мм x 45 мм

Панель с резным узором

214 мм x 160 мм

C.T. Вторичный

5A Номинальное

Рабочие условия

Температура: (-25 ~ + 70) C; Влажность: (20 ~ 93) % RH

Условия хранения

Температура: (-25 ~ + 70) C

Уровень защиты

IP55 прокладка

Изоляционный интенсивности

Примените напряжение AC2.2kV между терминалом высокого напряжения и терминалом низкого напряжения;

Ток утечки не более 3 мА в течение 1 мин.

Чистая Вес

0,85 кг
