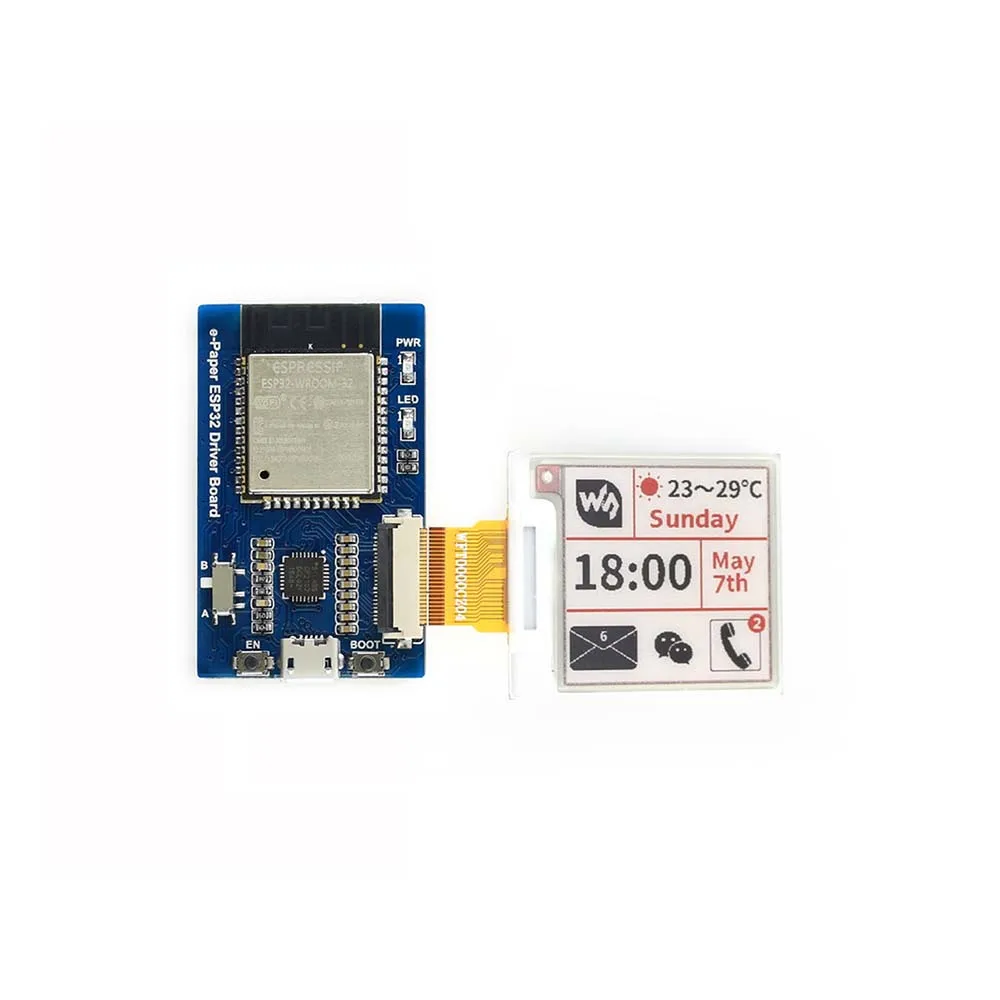

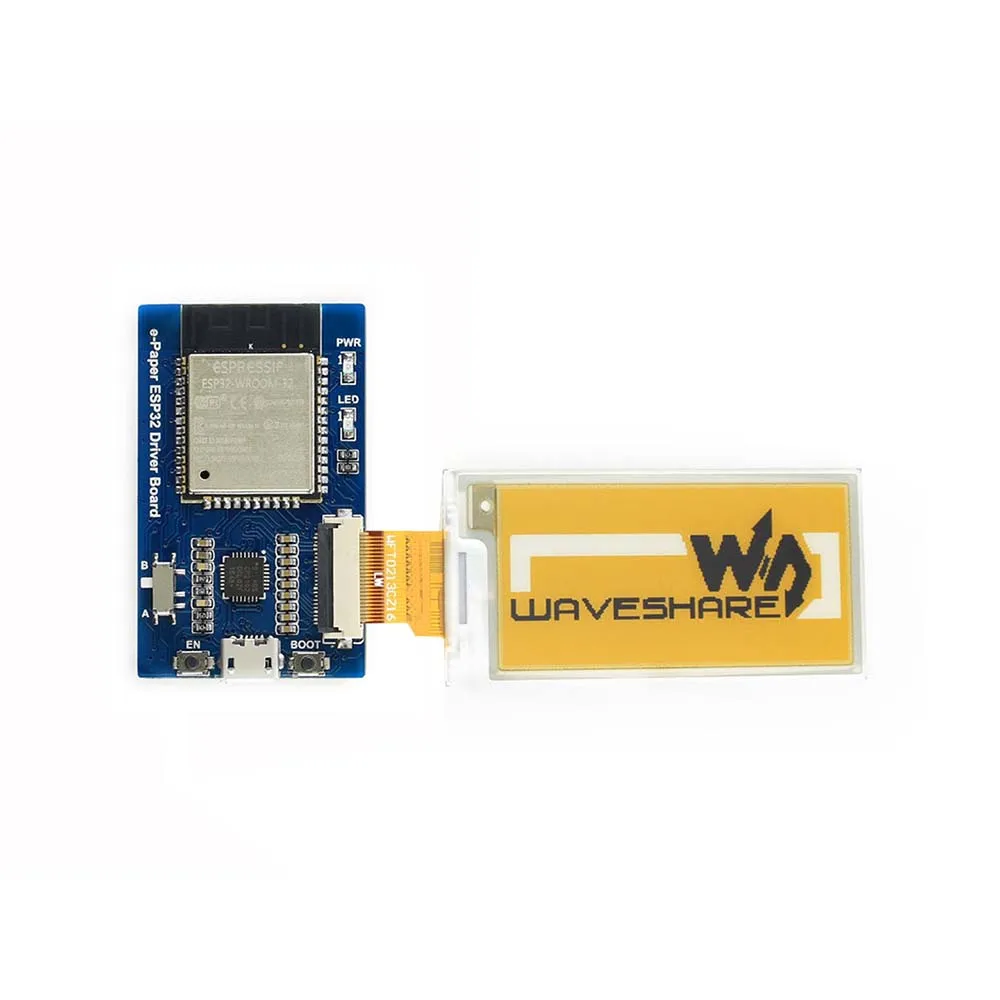

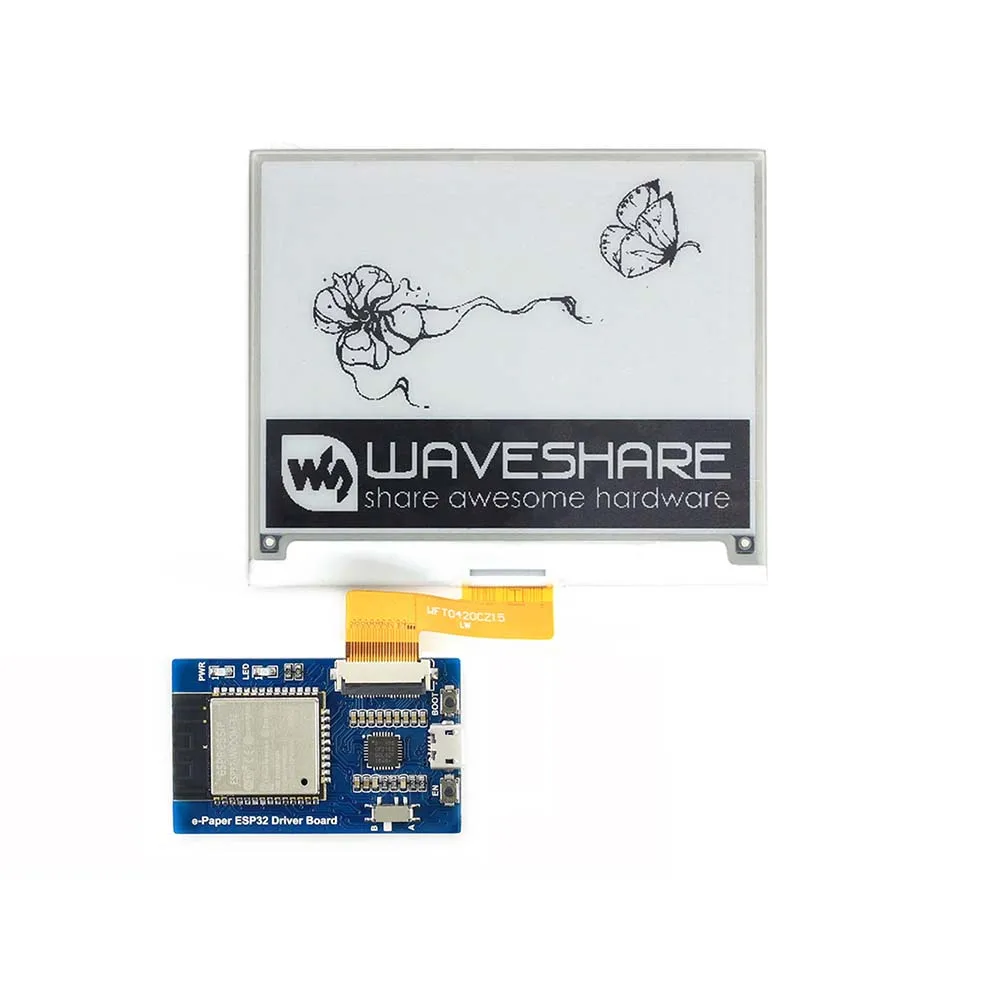

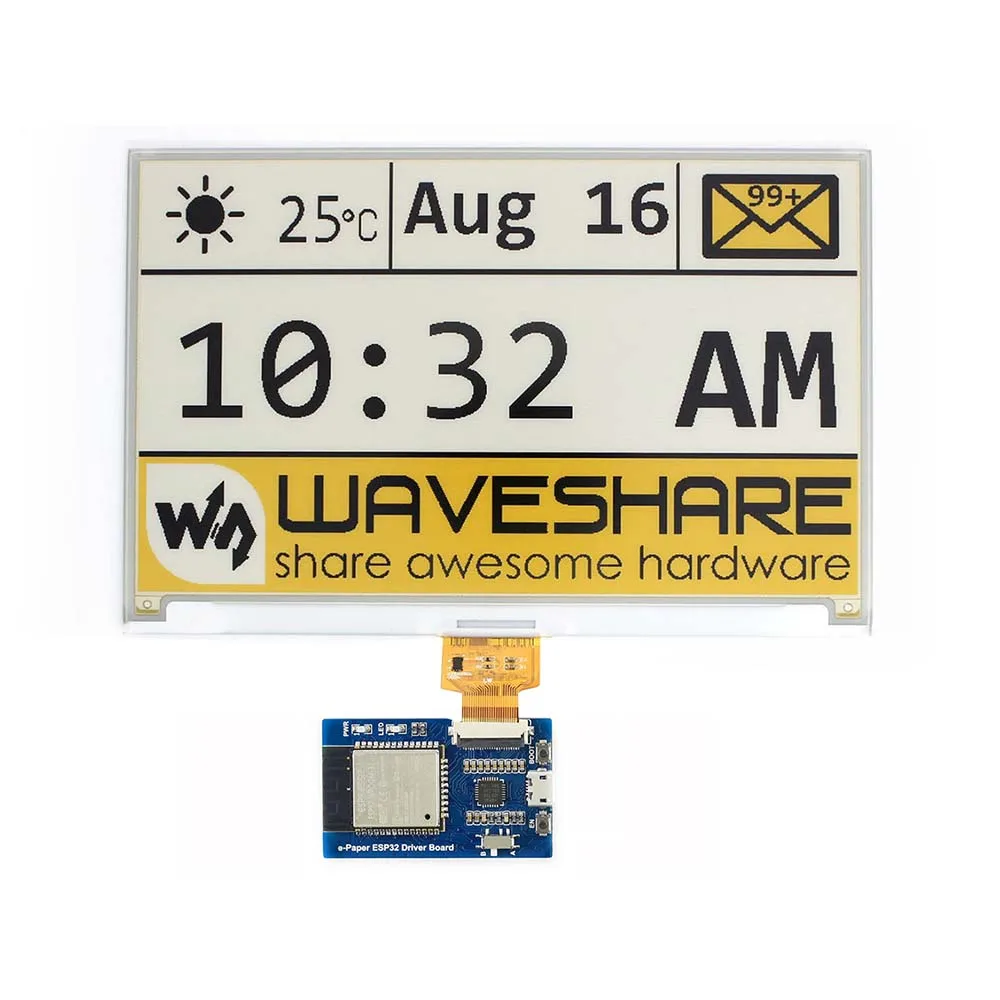

Универсальная электронная бумага плата драйвера с WiFi/Bluetooth SoC ESP32 на борту

Описание продукта: Универсальная электронная бумажная плата драйвера с WiFi/Bluetooth SoC ESP32 на борту, поддерживает различные Waveshare SPI e-Paper raw panelsОбзор

Это универсальная плата драйвера для электронных бумажных панелей, благодаря двойным беспроводным функциям-Wi-Fi и Bluetooth-легко отображать изображения с ПК/смартфона через WiFi или Bluetooth.

Кроме того, он также может использоваться для разработки Arduino, как и любая другая Обычная плата Arduino.

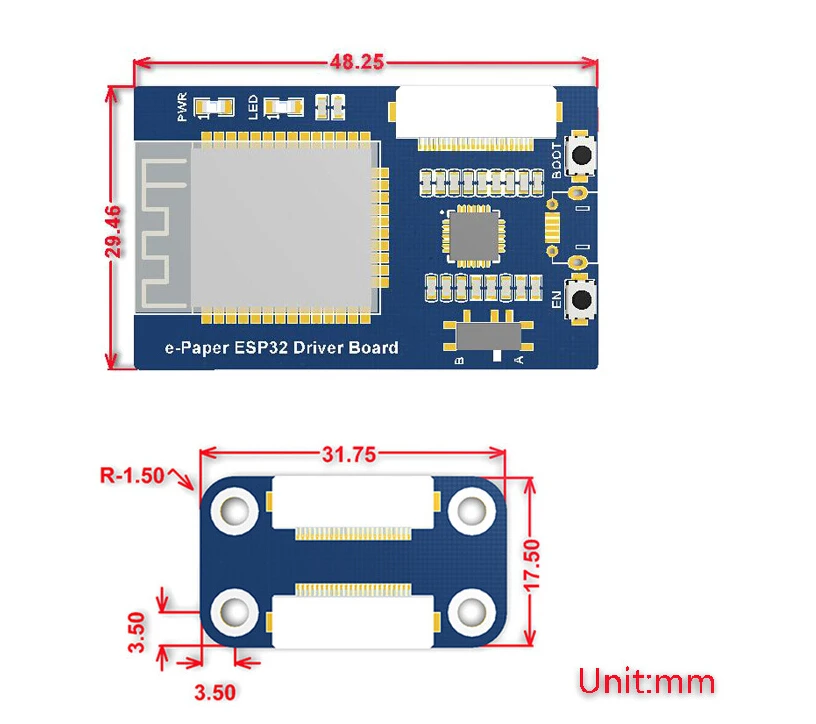

Особенности Встроенный ESP32, поддерживает разработку Arduino Обеспечивает приложение Android, позволяет обновлять содержимое дисплея через Bluetooth EDR Предоставляет html-код хоста, позволяет обновлять содержимое дисплея через удаленную веб-страницу, подходит для интернет-приложений Поддерживает Floyd-Steinberg dithering алгоритм, Больше цветовых комбинаций, лучший теневой рендеринг для оригинального изображения Поддерживает популярные форматы изображений: BMP, JPEG, GIF, PNG и т. д. Легко интегрируется в Беспроводные приложения Поставляется с драйвером электронной бумаги (с открытым исходным кодом) Поставляется с ресурсами разработки и руководствомТехнические характеристики Протокол Wi-Fi: 802.11b/g/n Протокол Bluetooth: 4,2, включает в себя традиционные BR/EDR и низкую мощность BLE Интерфейс: 3-провод SPI, 4-провод SPI (по умолчанию) Рабочее напряжение: 5 В Рабочий ток: 50 мА ~ 150 мА Размер контура: 29,46 мм x 48,25 ммРазмеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/e-Paper_ESP32_Driver_Board

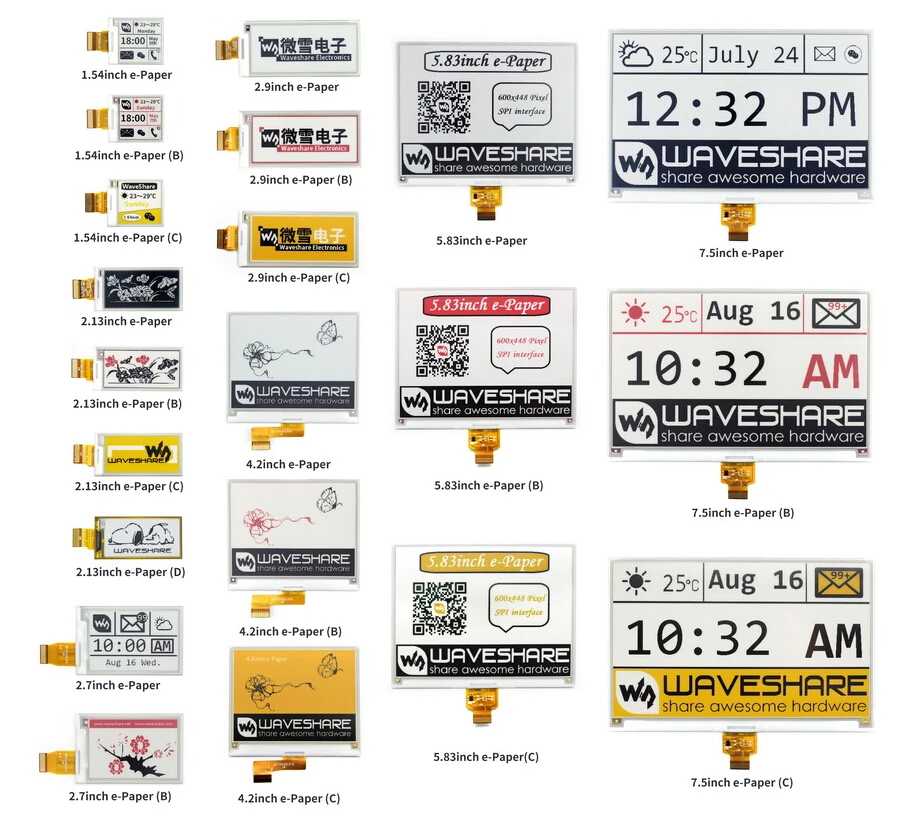

Поддерживает электронной бумагиНомер изделия:ЦветаСерый уровеньРазрешениеРазмер дисплея (мм)Размер контура (мм)Время полного обновления (ов)Частичное обновление времени (ов)Интерфейс1,54 дюймовая электронная бумагаЧерный, белый2200x20027,60 × 27,6031,8 × 37,320,3SPI1,54 дюймовая электронная бумага (B)Красный, черный, белый2200x20027,60 × 27,6031,8 × 37,38N/ASPI1,54 дюймовая электронная бумага (C)Желтый, черный, белый2152x15227,51 × 27,5131,8 × 37,327N/ASPI2,13 дюймовая электронная бумагаЧерный, белый2250x12248,55 × 23,7159,2 × 29,220,3SPI2,13 дюймовая электронная бумага (B)Красный, черный, белый2212x10448,55 × 23,7159,2 × 29,215N/ASPI2,13 дюймовая электронная бумага (C)Желтый, черный, белый2212x10448,55 × 23,7159,2 × 29,215N/ASPI2,13 дюймовая электронная бумага (D)Черный, белый2212x10448,55 × 23,7159,2 × 29,220,3SPI2,7 дюймовая электронная бумагаЧерный, белый2264x17657,29 × 38,1970,4 × 45,86N/ASPI2,7 дюймовая электронная бумага (B)Красный, черный, белый2264x17657,29 × 38,1970,4 × 45,815N/ASPI2,9 дюйма e-бумажнаяЧерный, белый2296x12866,89 × 29,0579,0 × 36,720,3SPI2,9 дюйма e-бумажная (B)Красный, черный, белый2296x12866,89 × 29,0579,0 × 36,715N/ASPI2,9 дюйма e-бумажная (C)Желтый, черный, белый2296x12866,89 × 29,0579,0 × 36,715N/ASPI4,2 дюйма e-бумажнаяЧерный, белый2400x30084,80 × 63,6090,1 × 77,04N/ASPI4,2 дюйма e-бумажная (B)Красный, черный, белый2400x30084,80 × 63,6090,1 × 77,015N/ASPI4,2 дюйма e-бумажная (C)Желтый, черный, белый2400x30084,80 × 63,6090,1 × 77,015N/ASPI5,83 дюймовая электронная бумагаЧерный, белый2600x448118,80 × 88,26125,4 × 99,53,5N/ASPI5,83 дюймовая электронная бумага (B)Красный, черный, белый2600x448118,80 × 88,26125,4 × 99,514N/ASPI5,83 дюймовая электронная бумага (C)Желтый, черный, белый2600x448118,80 × 88,26125,4 × 99,526N/ASPI7,5 дюйма e-бумажнаяЧерный, белый2640x384163,20 × 97,92170,2 × 111,26N/ASPI7,5 дюйма e-бумажная (B)Красный, черный, белый2640x384163,20 × 97,92170,2 × 111,216N/ASPI7,5 дюйма e-бумажная (C)Желтый, черный, белый2640x384163,20 × 97,92170,2 × 111,216N/ASPI





Содержимое упаковки

Вес упаковки:0,035 кг

Примечание: электронные бумажные панели на фотографиях не включены.

Электронная бумага ESP32 плата драйвера x1Адаптер для электронной бумаги x124PIN FFC x1
