100 Вт солнечная система фотоэлектрический набор система электростанция для 12 в панели солнечных батарей зарядное устройство полный набор солнечных батарей с кабелем

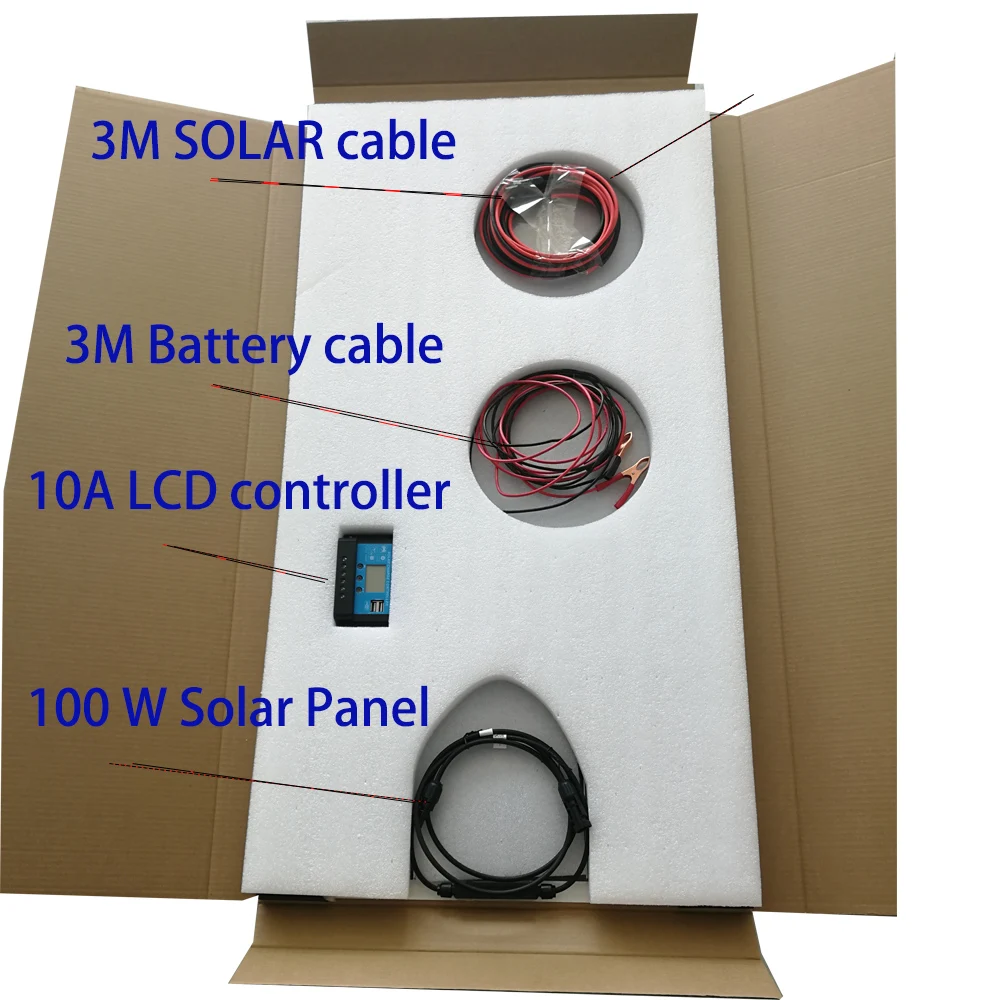

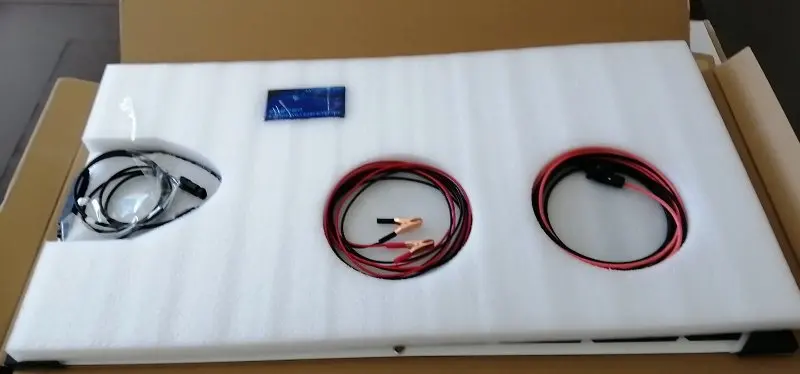

Список посылка

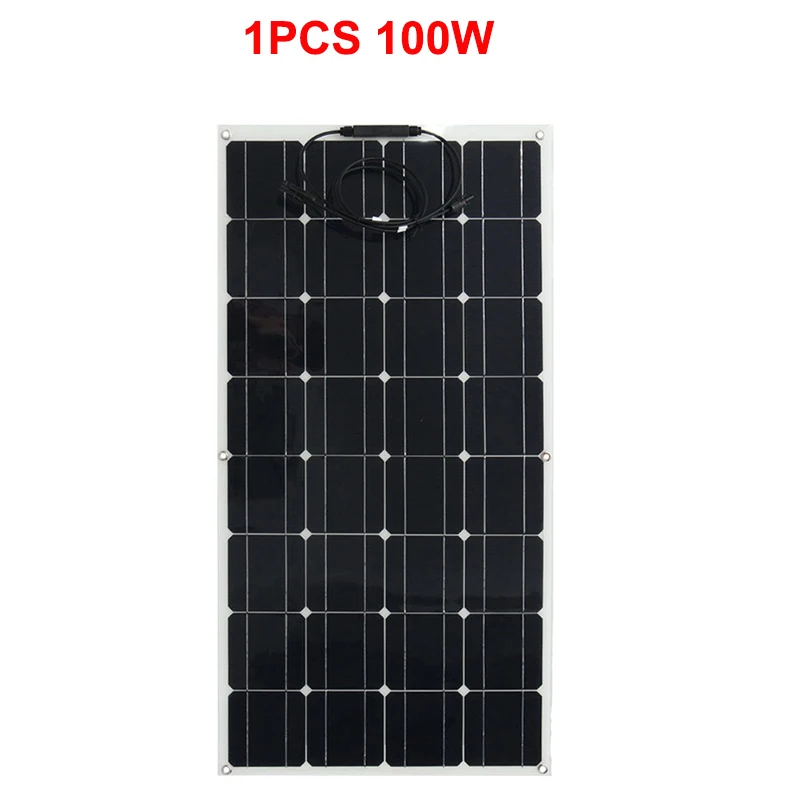

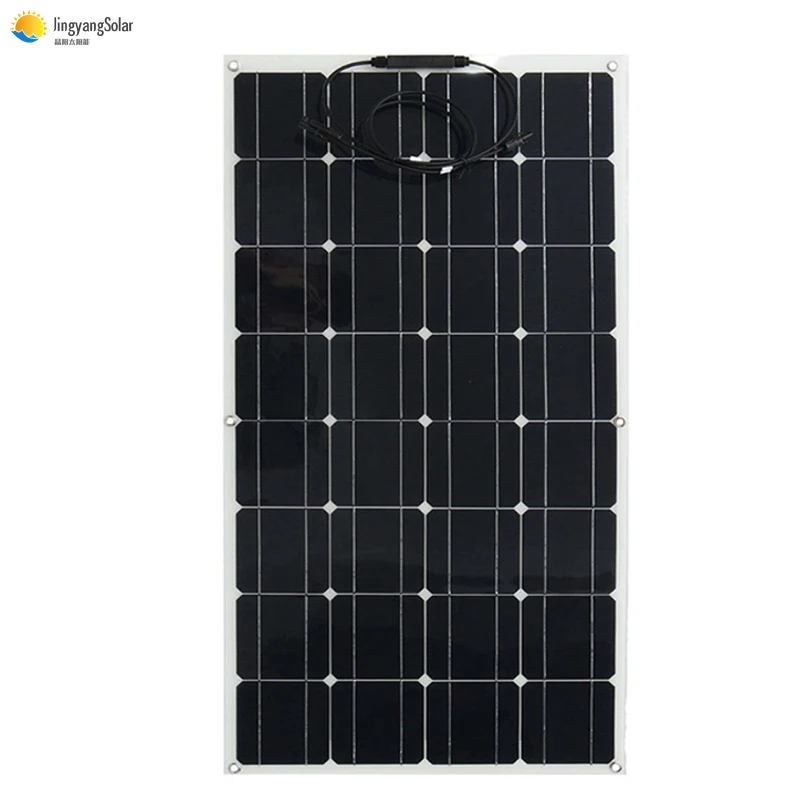

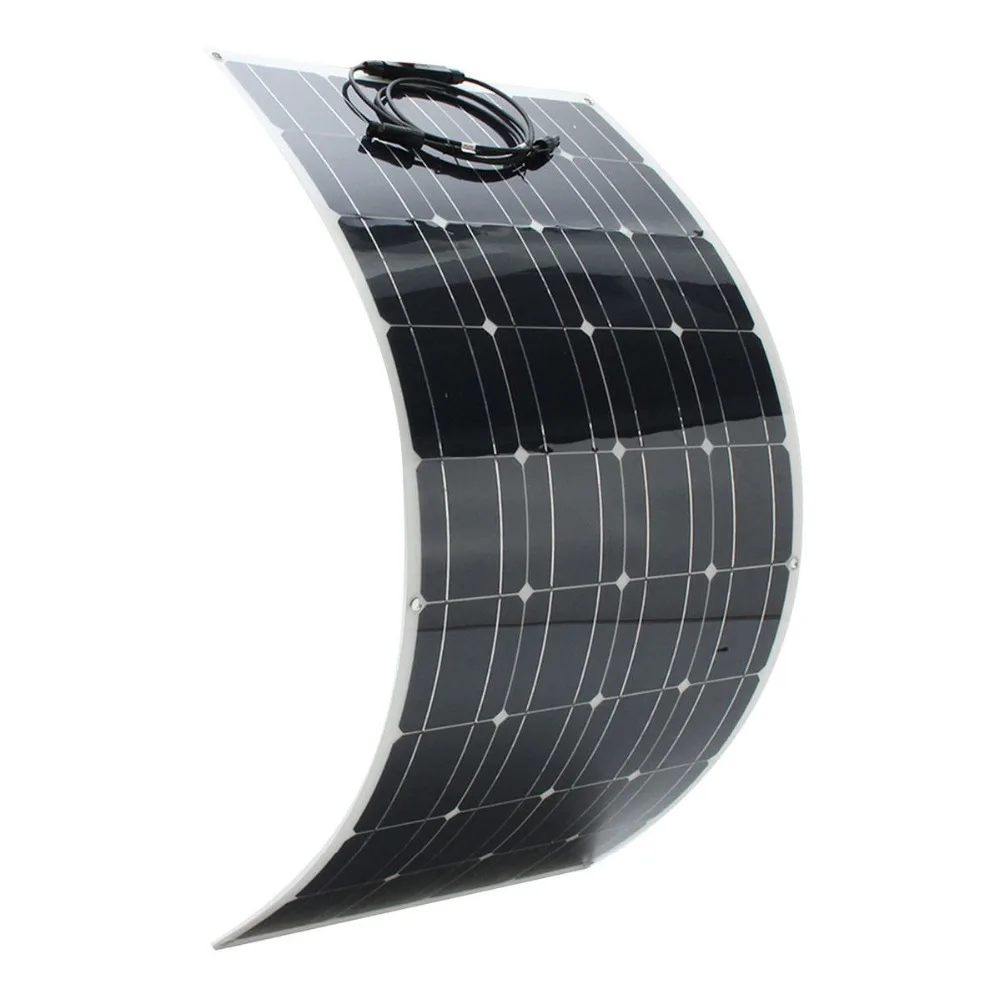

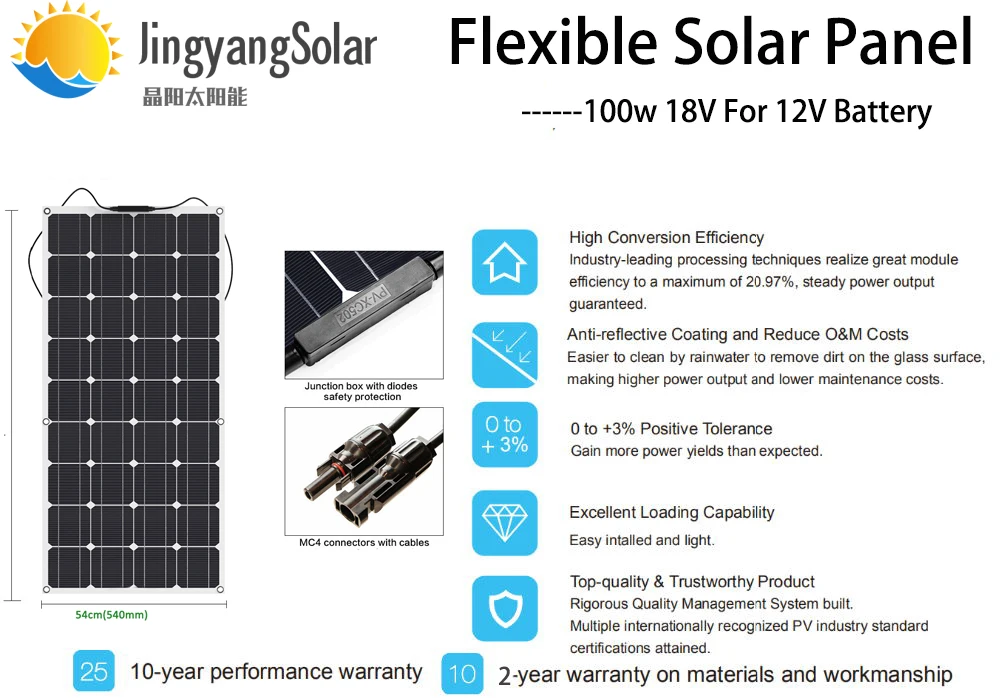

1, гибкие солнечные панели 100 Вт 18В,1.Шт.; Размер: 1050 мм * 540 мм * 2,5 мм.

2, 10A, 12V/24V режимы Auto, pwm контроллер солнечного заряда; 1 шт.

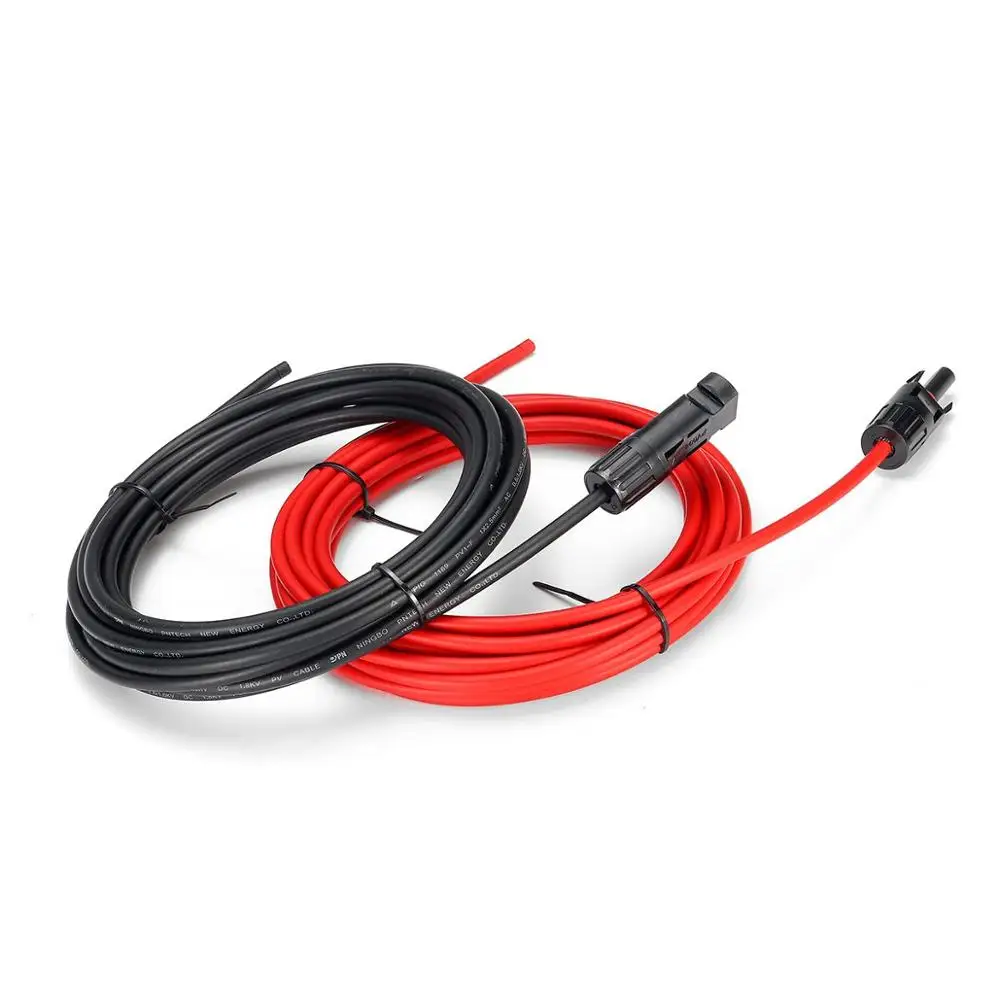

3, 3 м Удлинительный Солнечный Кабель; 3 м красный и 3 м черный 2,5 мм2; 1 комплект

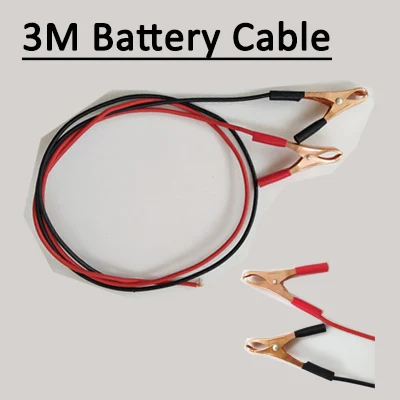

4, 3 м Кабель зарядного устройства для солнечной батареи с аллигатором; 1 комплект

Технические характеристики

Длина

1050 мм

Вес

1,9 кг

Ширина

540 мм

Основной материал *

Моно Кристаллический

Высота

2,5 мм

Материал оправы

ЭТФЭ пленка покрытие + Эва + ПЭТ

Электрическая спецификация

Производительность при стандартных условиях испытаний (STC *)

Максимальная мощность

Pmax

100 Wp

Напряжение открытого замыкания

ЛОС

20 в

Максимальное напряжение точки питания

Vmpp

18,02 в

Ток короткого замыкания

I sc

5,95 A

Максимальный ток точки питания

I mpp

5,55 A

Незначительное снижение эффективности при условиях частичной нагрузки при 25 градусах: при 100 Вт/м2, 95%- (+/-3%) эффективности STC (1000 Вт/м2) достигается.

Компонентный материал

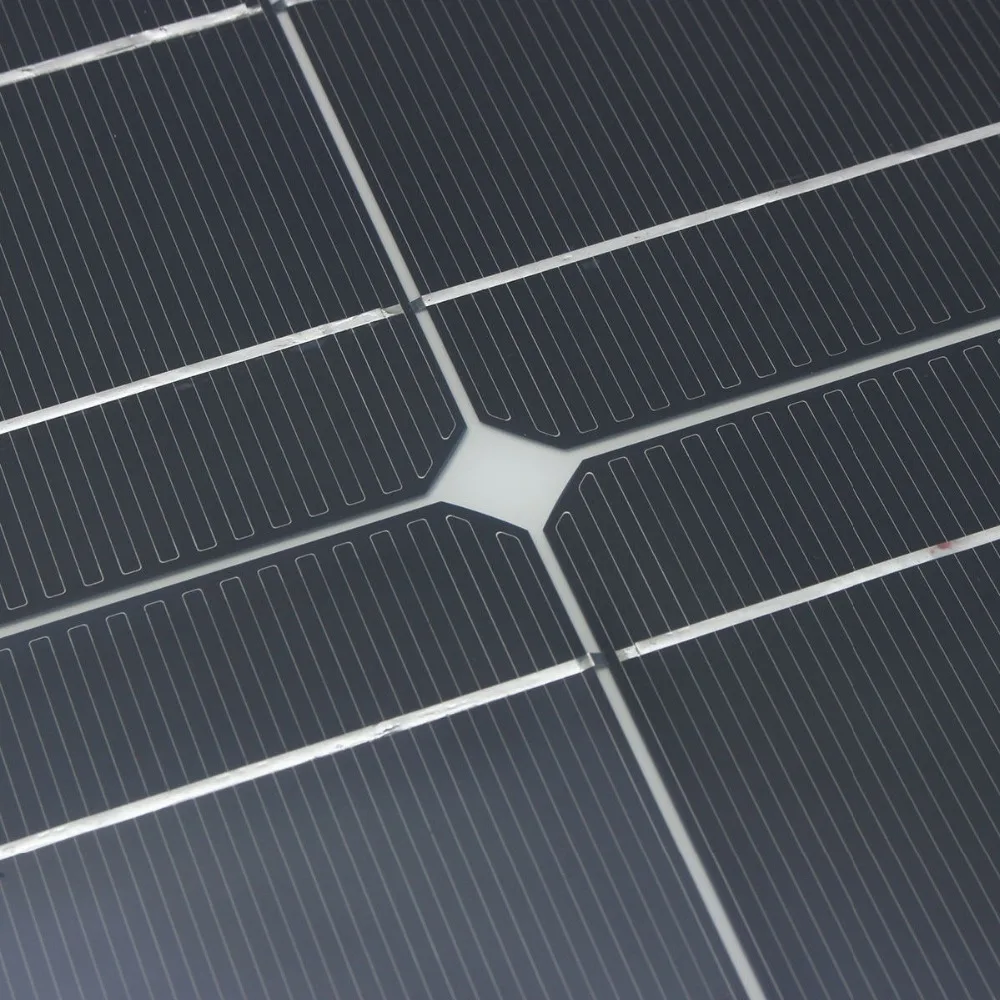

Ячейки на модуль

32

Размеры ячеек

125 мм * 125 мм

Тип ячейки

Монокристаллический кремний

Передняя часть

Закаленное стекло (EN12150)

Техник по интерграции системы

Максимальное напряжение системы SC II

1000 в

Максимальный обратный ток

10 А

Максимальное напряжение системы США NEC

600 в

Увеличение снежной нагрузки acc. К IEC 61215

5,4 кН/msup2;

Характеристики термака

NOCT

47 дегк

TC Voc

-0,33%/градусов Цельсия

TC Isc

0,042%/градусов Цельсия

TC Pmpp

-0,45%/градусов Цельсия

Дополнительная Спецификация

PTC рейтинг

100 Вт

Эффективность модуля

20.9%

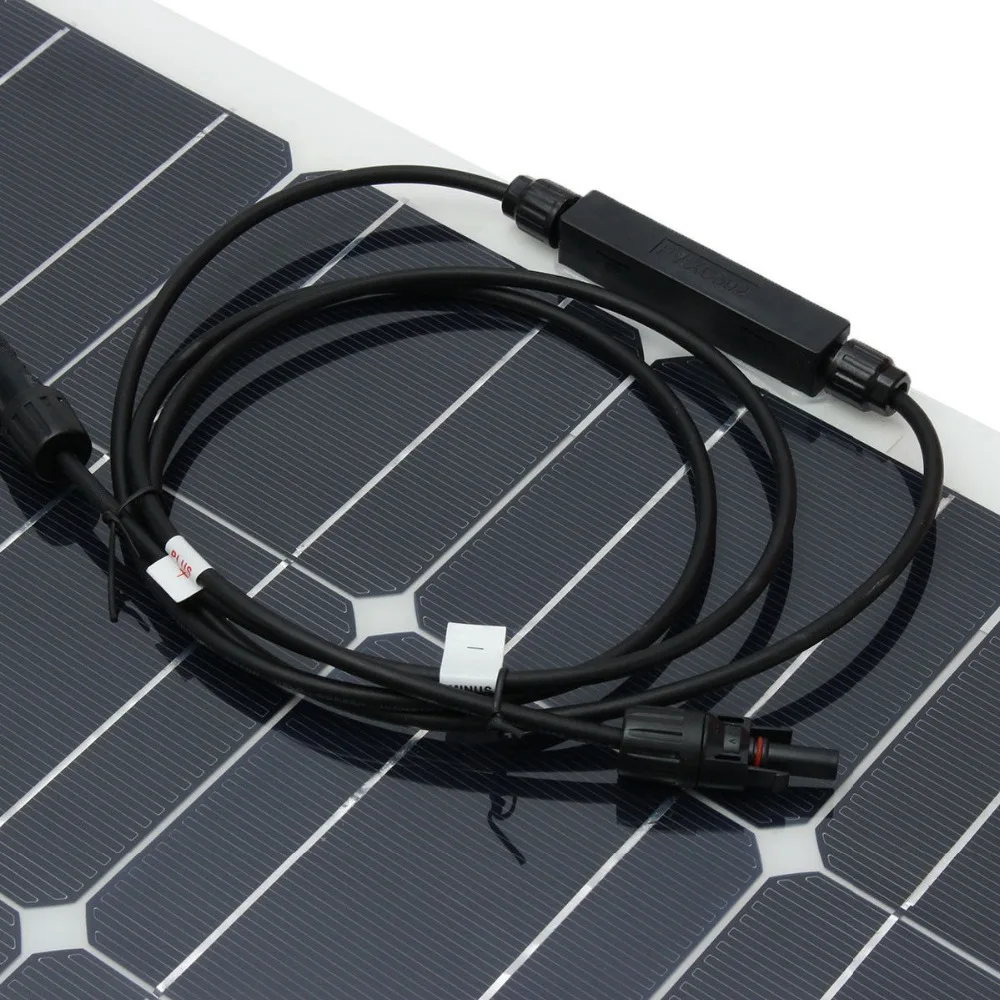

Распределительная коробка

IP67

DOKIO Plus-сортировка *

Pflash ge Pmax

Соединитель

MC4

Допуск мощности *

+/- 5%

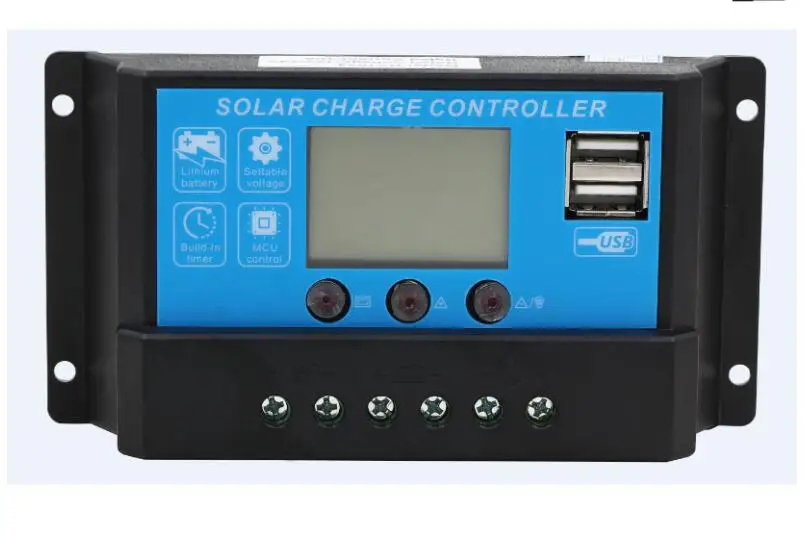

PWM блок управления установкой на солнечной батарее 20A 12V/24V Авто

------- Параметр

Модель

10A

20А

30A

40А

50A

60А

Напряжение батареи

12V 24V Авто

Зарядный ток

10A

20А

30A

40А

50A

60А

Ток разрядки

10A

10A

10A

20А

30A

30A

Максимальный Солнечный вход

48V (для приготовления пищи на 24V батарею) 24 вольт постоянного тока (для детей возрастом от 12V аккумулятор)

Выравнивание

14,4 В (герметичный) 14,2 В (гель) 14,6 в (заливающий)

Поплавковый заряд

13,7 в (defaul, регулируемый)

Разрядная остановка

10,7 В (defaul, регулируемый)

Повторное подключение разряда

12,6 V(defaul, регулируемый)

Повторное подключение зарядки

13 в

Напряжение под открытым небом светильник

Солнечная панель 8 в (светильник с задержкой)

Светильник с напряжением

Солнечная панель 8 в (светильник с задержкой выключения)

Выход USB

5 В/3 А

Самостоятельное использование

<10 мА

Рабочая температура

-35 °C ~ + 60 °C

Размеры

133,5*70*35 мм

188*90*47 мм

* Все красного цвета напряжение X2, при использовании 24V системы.

Подключение

1. Подключите аккумулятор к регулятору заряда-плюс и минус.

2. Подключите фотоэлектрический модуль к регулятору-плюс и минус.

3. Подключите потребителя к регулятору заряда-плюс и минус.

Обратный заказ применяется при деустановке!

Неправильный порядок последовательности может повредить контроллер!
