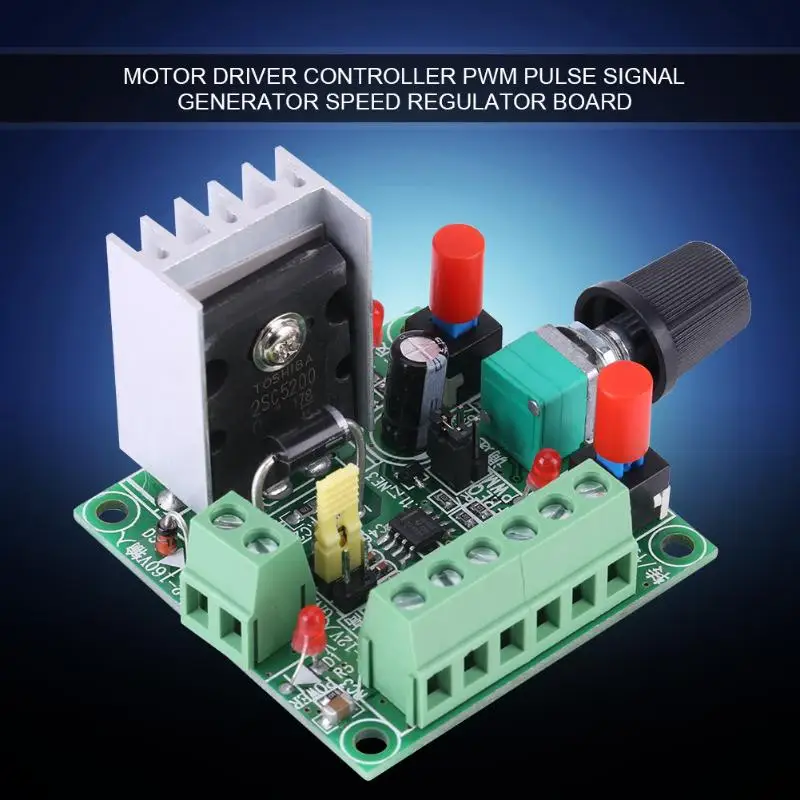

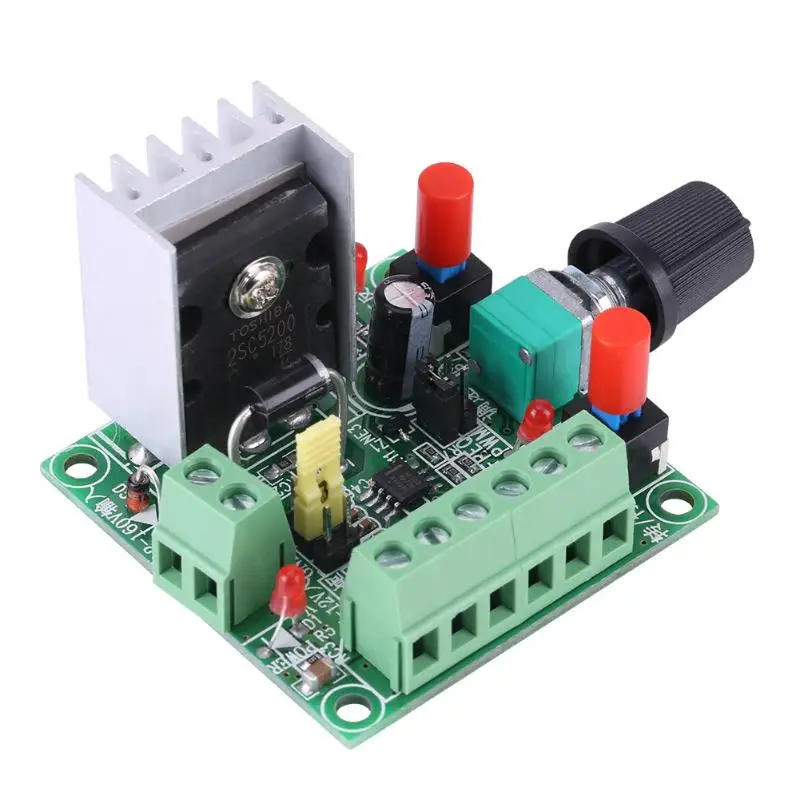

Контроллер шагового двигателя ШИМ Генератор импульсных сигналов импульсный

Описание:
1. Этот модуль представляет собой импульсный генерирующий модуль, который обеспечивает шаговый драйвер в качестве сигнала. Если вы хотите управлять шаговым двигателем, вы также должны иметь драйвер двигателя. Измерение частоты: PUL и GND порты могут быть измерены.

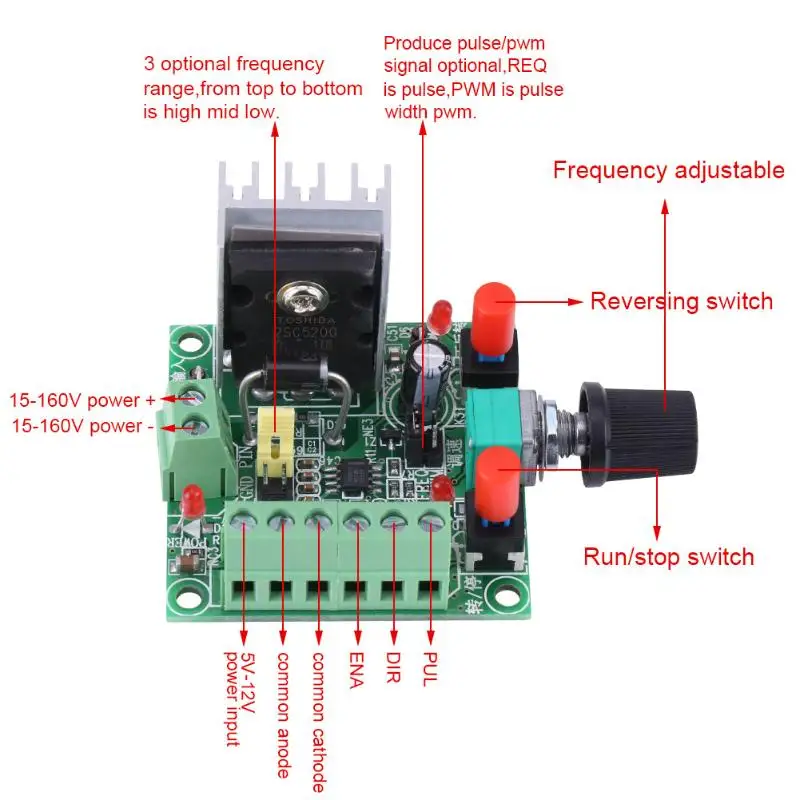

2. PUL + и PUL-являются положительными и отрицательными пульса; EN + и EN-являются положительными и отрицательными для включения; DIR + и DIR-являются положительными и отрицательными для направления. Шесть линий соединены с шестью портами драйвера, соответствующими импульсу, направлению и включению соответственно. Обратите внимание, что enabler на контроллере должен быть подключен к драйверу как положительным, так и отрицательным способом, если функция включения или остановки должна использоваться.
3. 2 группы входного питания, 2 группы нужно только подключить к одной группе источника питания. Одна группа подключена к DC 15-160vdc.другая группа была 5-12 В постоянного тока. Если он питается от 5-12 В постоянного тока, источник питания положительно подключен к «5-12 В», и источник питания отрицательно подключен к «общему отрицательному концу».
4. Положительное и отрицательное вращение двигателя, запуск и остановка двигателя можно контролировать нажатием клавиш.
5. Скорость двигателя может контролироваться путем регулировки частоты потенциометра.
6. Переключение вперед и назад и включение-выключение оригинального двигателя являются обычными самоблокирующимися переключателями.
7. Контроллер может генерировать функцию PWM сигнала. На плате Есть перемычки, и выбор по умолчанию, предоставленный в импульсном частотном сигнале, может быть установлен.

Особенности:
Модуль предоставляется в качестве шага сигнала вождения. Для управления шаговым двигателем также необходим драйвер. Контроллер имеет три типа частотных сигналов: высокий, средний и низкий, которые можно использовать для выбора перемычек.
Частота измерения может быть двумя портами PUL и общего катода терминала (GND). PUL + и PUL-Пульс положительный и отрицательный; EN + и EN-для включения положительных и отрицательных терминалов; DIR + и DIR-положительные и отрицательные направления. Эти шесть проводов подключены для привода соответствующего импульса, направления, так что шесть портов возможны.
Источник питания: 15-160VDC или 5-12VDC. Если используется блок питания 5-12 В постоянного тока, положительный конец подключается к входу 5-12 В постоянного тока и отрицательный конец подключается к общему концу катода. Нажмите клавишу для управления вперед и назад двигателя. Скорость двигателя может контролироваться путем регулировки частоты потенциометра.

Характеристики:
Напряжение источника питания: 15-160 В/5-12 В
Частота: высокая: 5,8 кГц-127 кГц, внутренний слой: 590 Гц-15,8 кГц, низкая: 82 Гц-2,3 кГц
Количество: 1 шт.

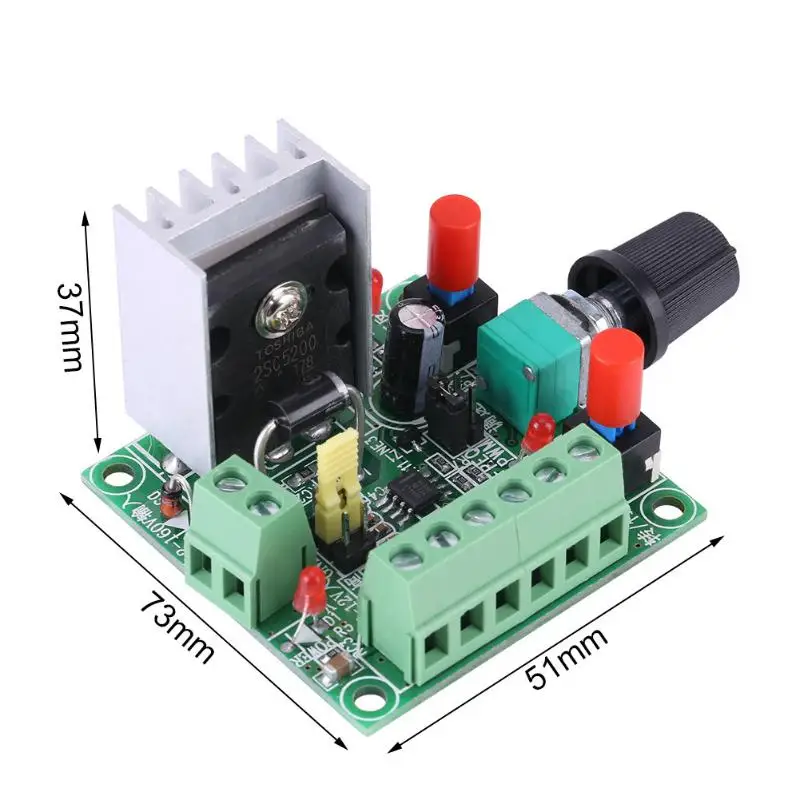

Размер продукта: 73*51*37 мм/2,87*2,01*1,46"
Материал: пластик

Примечание:
Если вы используете функции start или stop, терминалы с поддержкой контроллера ENA должны быть подключены к общим катодным или общим анодным дискам.

Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Возможны незначительные отклонения в измерениях из-за ручного измерения.

1 X ШИМ Генератор импульсных сигналов
