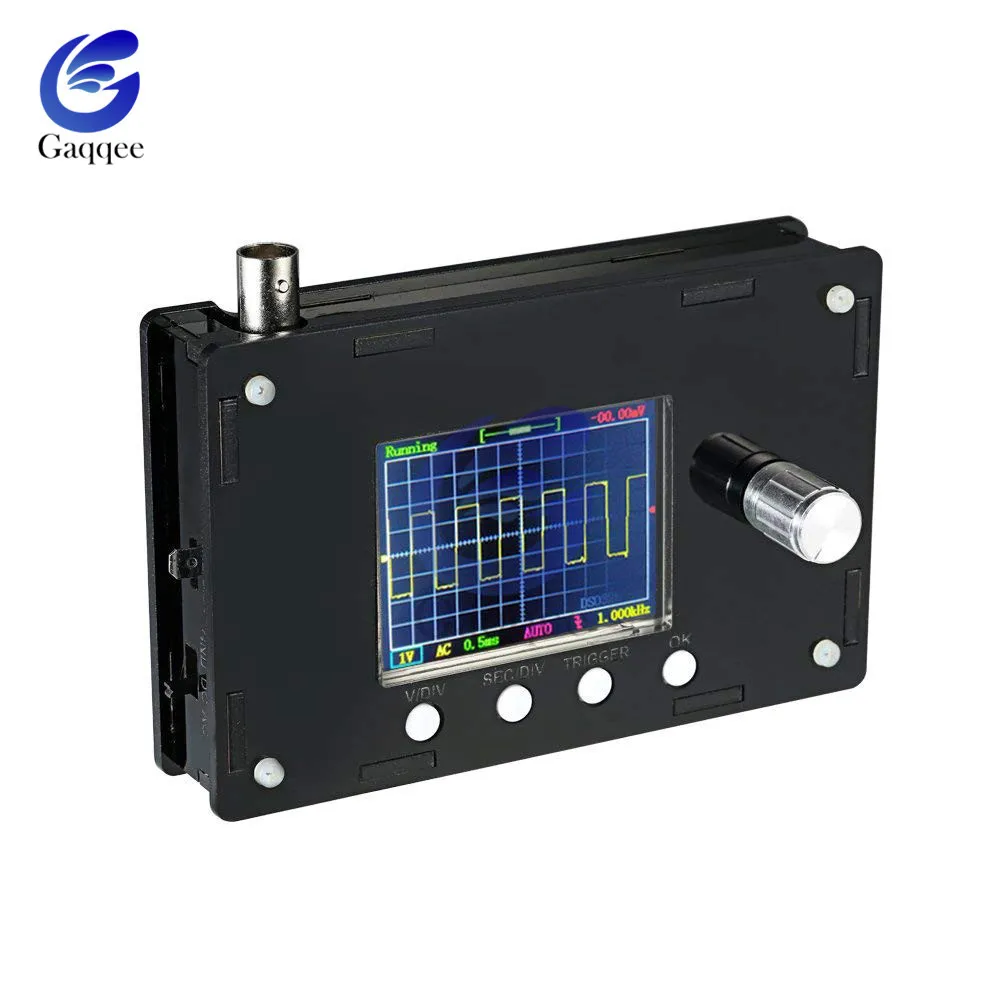

Описание:
Этот мини-осциллограф предназначен для электронных любителей для изучения электроники, пайки, программирования и STM32. Он содержит главный контроллер, TFT LCD и другие электронные компоненты, чтобы DIY функциональный мини цифровой осциллограф.

Особенности:
Используйте STM32 чип. Работает быстрее, чем DSO138, и хорошо обрабатывает данные.
Запрограммирована заранее. Плата контроллера запрограммирована и протестирована перед отправкой с завода. Высокое качество и безопасность в использовании.
Полный веселья. Это набор для самостоятельной сборки и веселье, чтобы сделать свой собственный осциллограф. Особенно подходит для тех, кто интересует Пайка и STM32.
С классным черным корпусом. В отличии от DSO138, этот DS0311 с корпусом cook black, что делает его удобным для использования в обучении и тестировании.

Обратите внимание:Для этого осциллографа требуется источник питания 9 В постоянного тока 200 мА (не более 10 в, или он может быть сгорел)

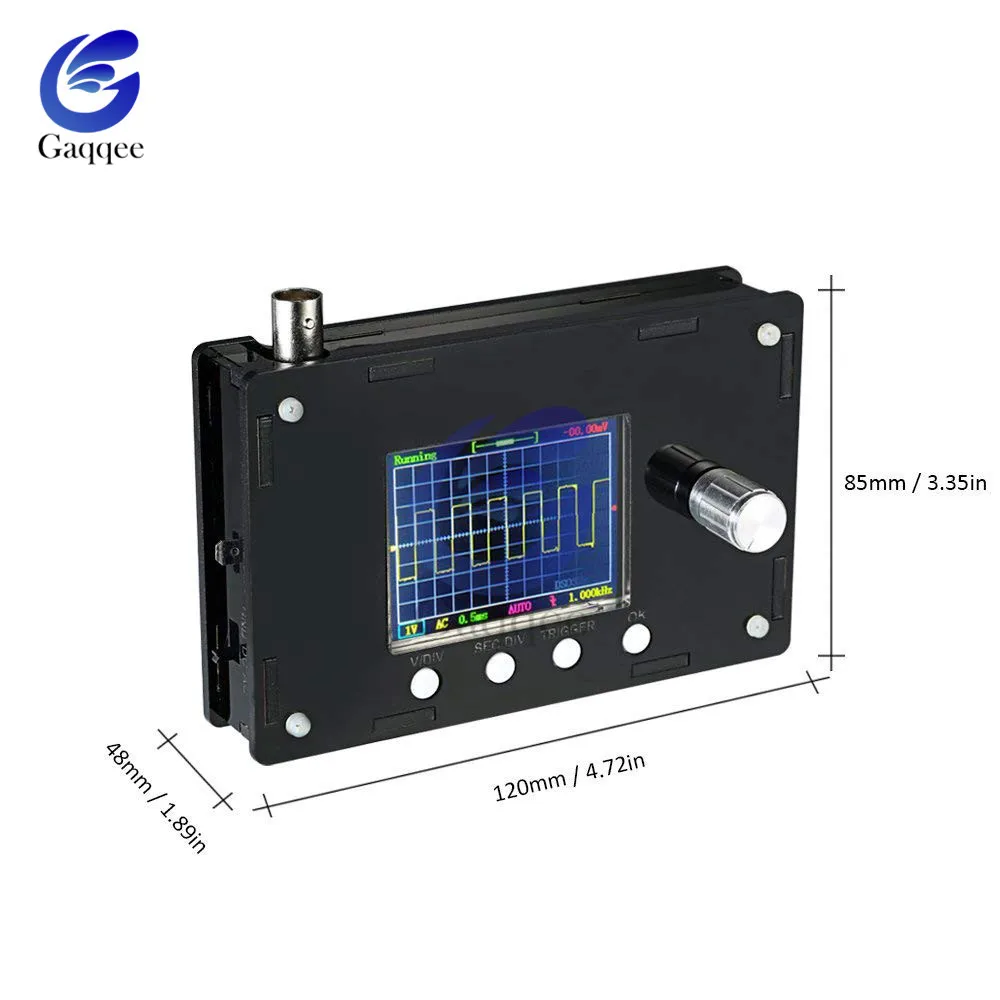

Спецификация:
Входное сопротивление: 1MΩ
Аналоговая полоса пропускания: 0 - 200 кГц
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Максимальная частота дискретизации в реальном времени: 1Msps
Поставляется 1 Гц/3,3 В квадратная волна тестовый источник сигнала
Точность: 12Bit
Глубина буфера выборки: 1024 байт
Вертикальная чувствительность: 5 мВ/Div - 20 в/Div
Регулируемое вертикальное смещение, и с инструкциями
Режимы соединения: DC / AC / GND
Диапазон горизонтального времени: 10μs / Div - 50s / Div (1-2-5 прогрессивный способ)
С автоматическим, обычным и однократным режимом, легко запечатлеть форму волны момента

Доступный спусковой механизм подъема или падения края
Регулируемое положение уровня триггера, и с инструкциями
Отслеживаемая предыдущая форма триггера (отрицательная задержка)
Он может замораживать в любое время отображения формы волны (функция удержания)

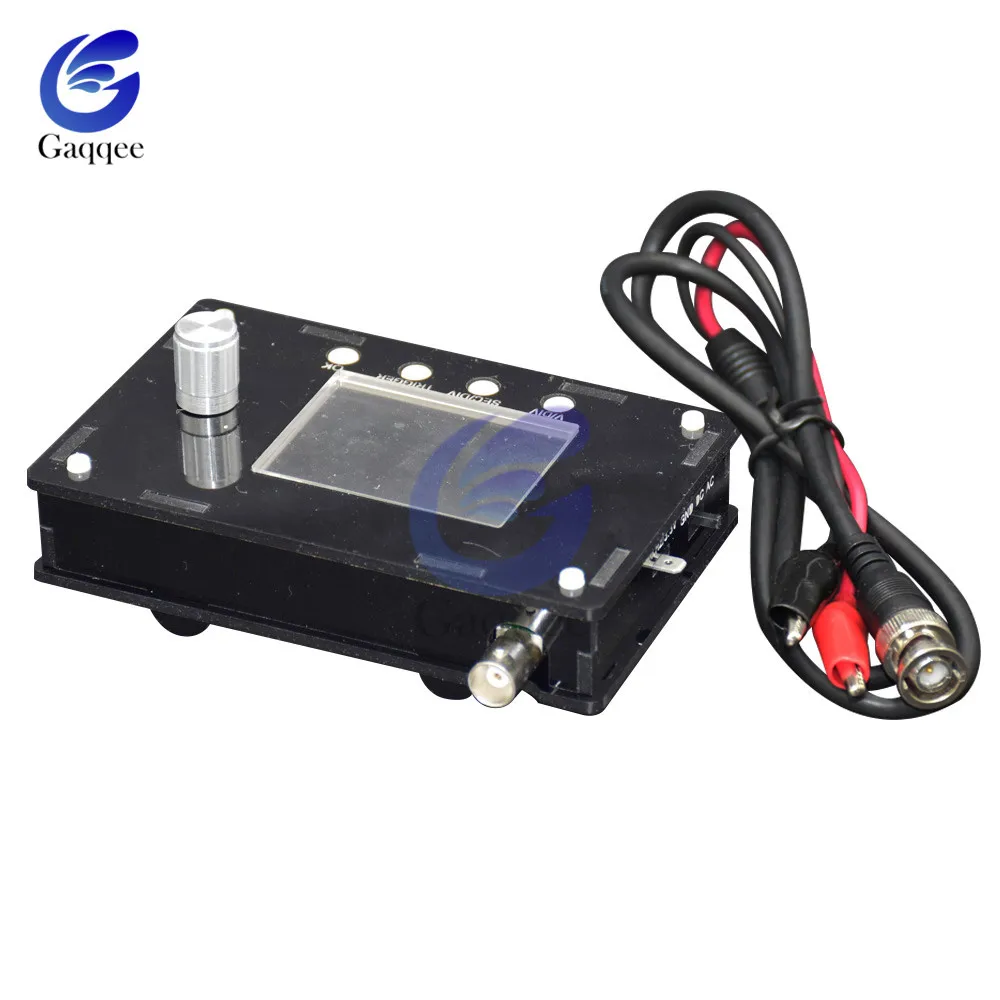

Тип подключения:

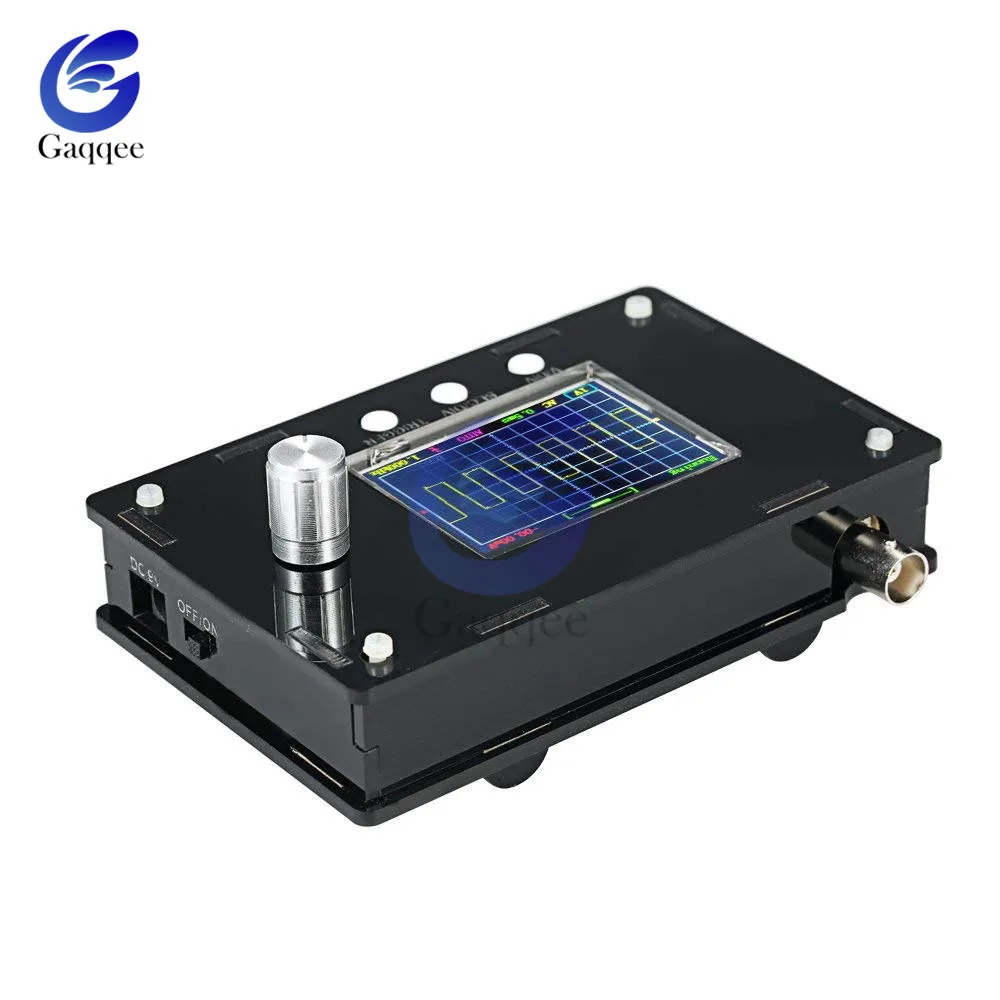

Источник питания: DC 8V-10V, рекомендуемый DC 9V, не более 10V

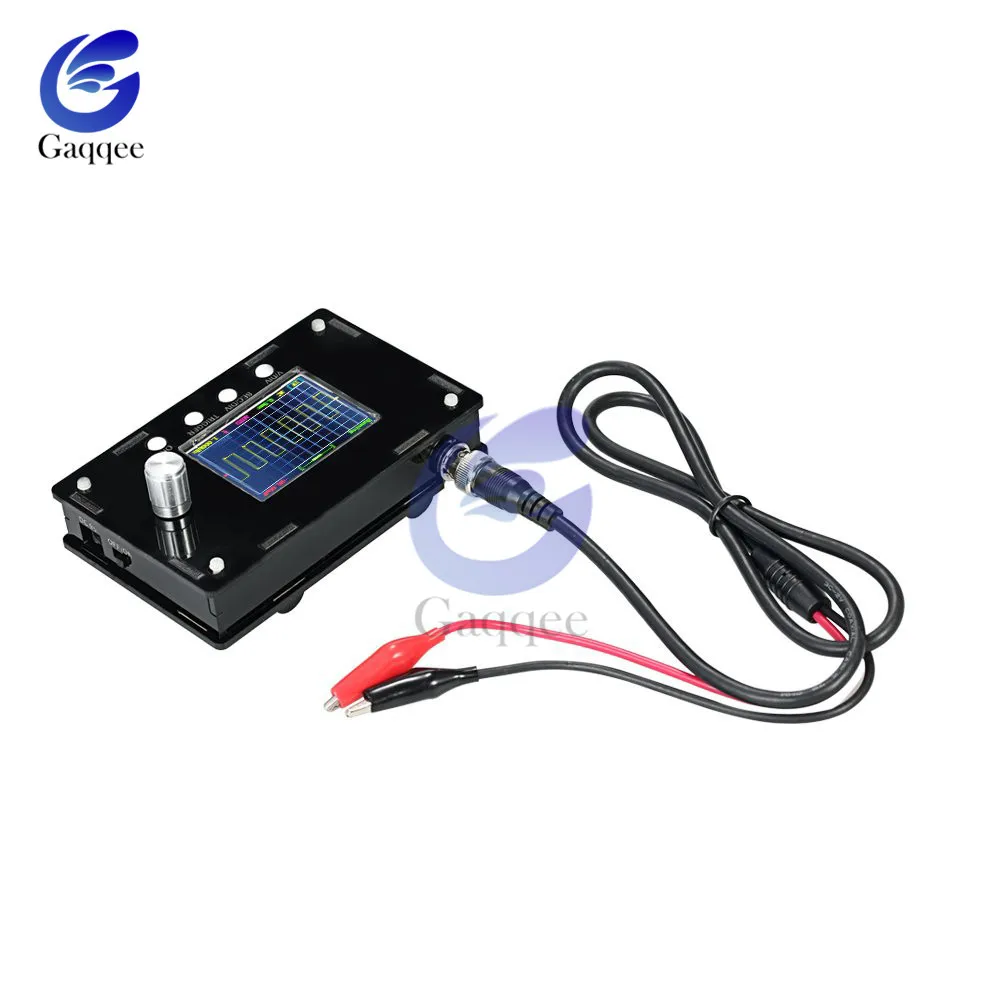

Зонд: Подключите зонд к BNC

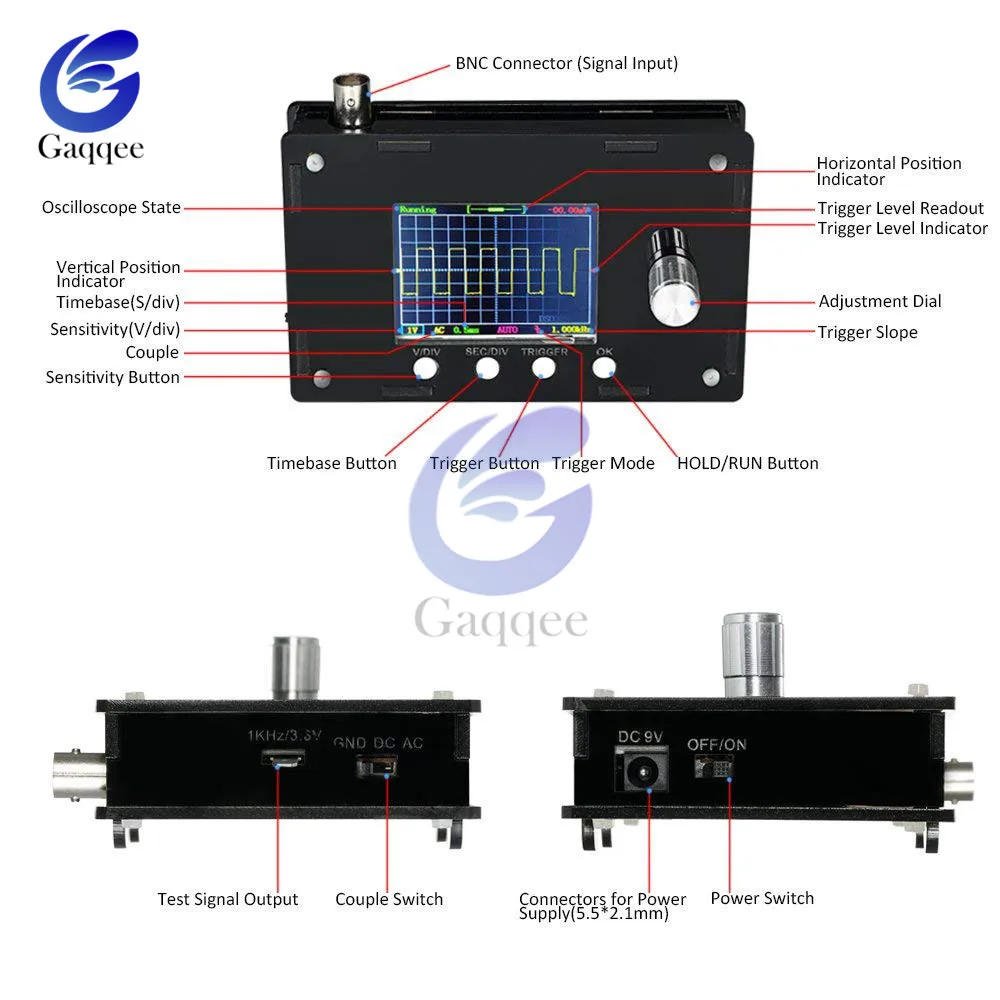

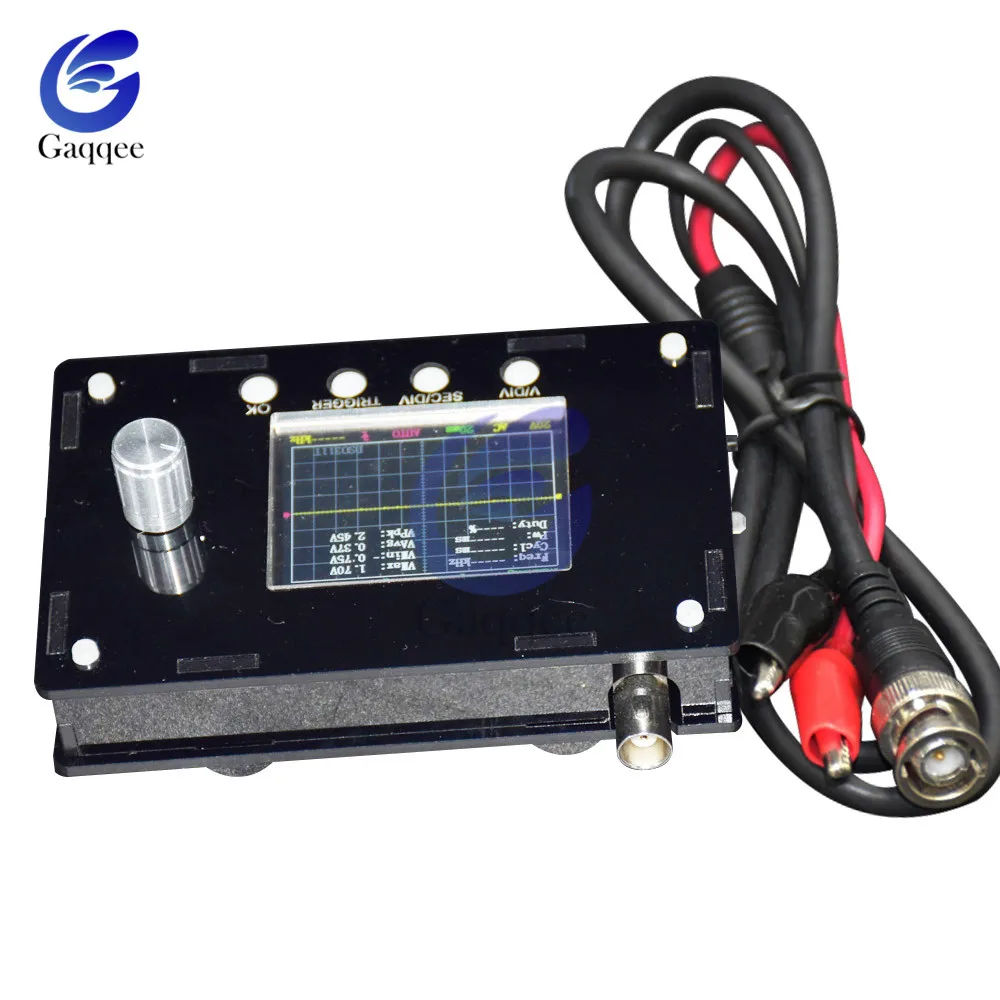

Функция кнопки:
[V/DIV]: выбор чувствительности и вертикального положения
[SEC/DIV]: выбор для временной базы и горизонтального положения,
[Триггер]: выбор для режима триггера, уровня триггера или края триггера
[Ок]: Нажмите один раз, чтобы включить функцию удержания, второй Нажмите для выхода функции удержания
[ADJ]: стрелка, поворот влево и вправо, чтобы выбрать параметры, выбранный параметр будет подсвечиваться

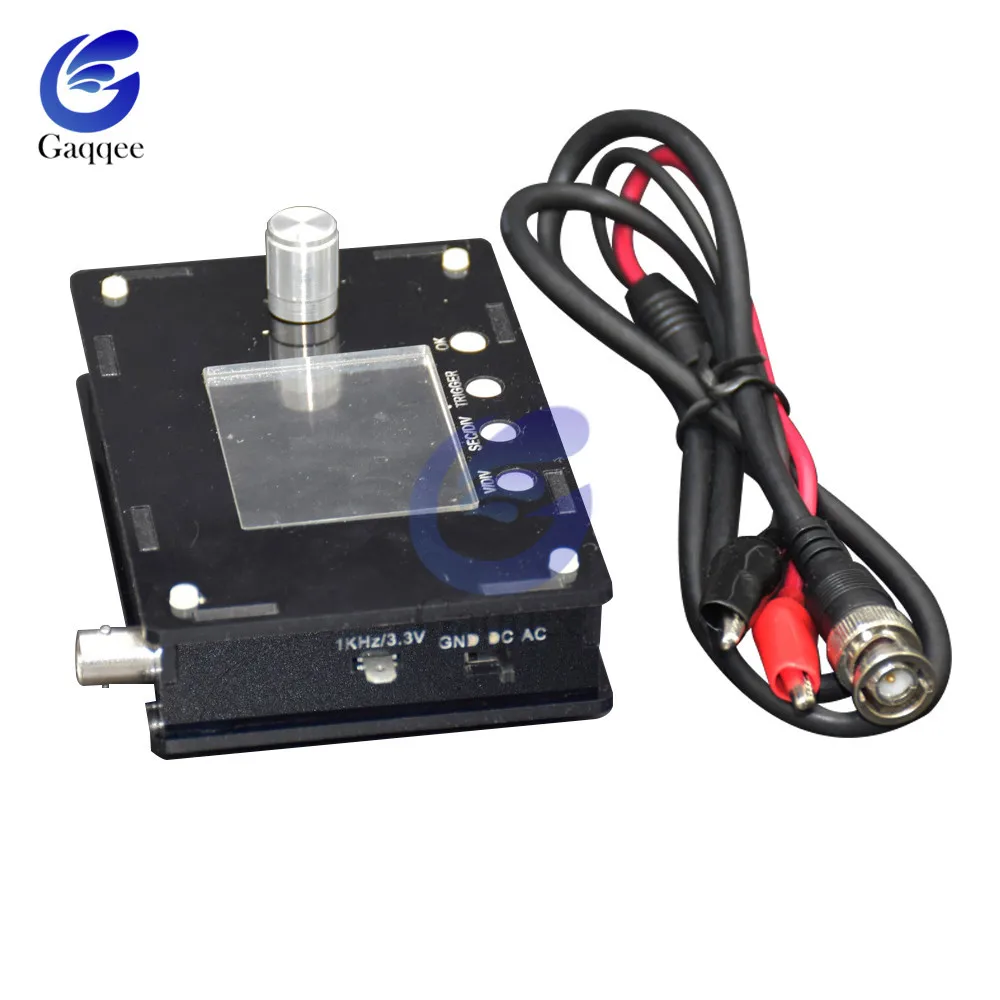

[Соединение SWITHC]: соединение может быть переключено на DC, AC или GND. Когда он переключен на GND, вход осциллографа отключается от внешнего входа и подключается к земле, он же вход 0 В

Регулировка с помощью зонда:
Отрегулируйте конденсатор триммера C3 и C5:
A) Подключите красный зажим зонда к выходному терминалу сигнала, черный зажим не подключен
B) Включите осциллограф для запуска, нажмите кнопку [ADJ] в течение 3 секунд. В нижней части экрана отображается выход амплитуды тестового сигнала, а затем нажмите [ADJ] для регулировки амплитуды до 0,1 в.
C) Установите чувствительность до 50 мВ, настройте уровень триггера, чтобы сделать сигнал стабильным.
D) Отрегулируйте C3, чтобы Форма волны была под прямым углом. Регулировка C3 завершена.
E) Нажмите [ADJ], чтобы настроить амплитуду до 3,3 В, и установите чувствительность до 1 в, отрегулируйте C5, чтобы Форма волны была под прямым углом.
