Генератор сигналов 40 МГц Функция DDS генератор произвольной формы стандартный

Генератор сигналов 40 МГц Функция DDS генератор произвольной формы стандартный

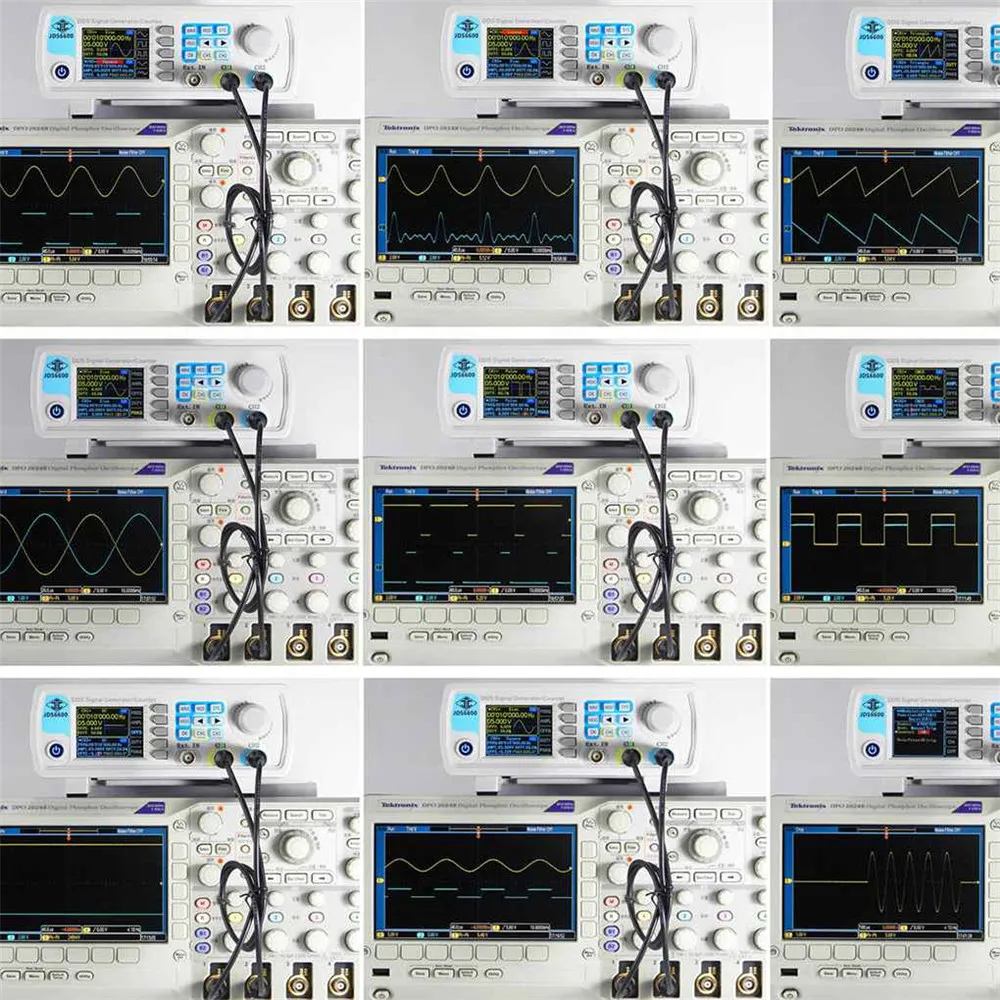

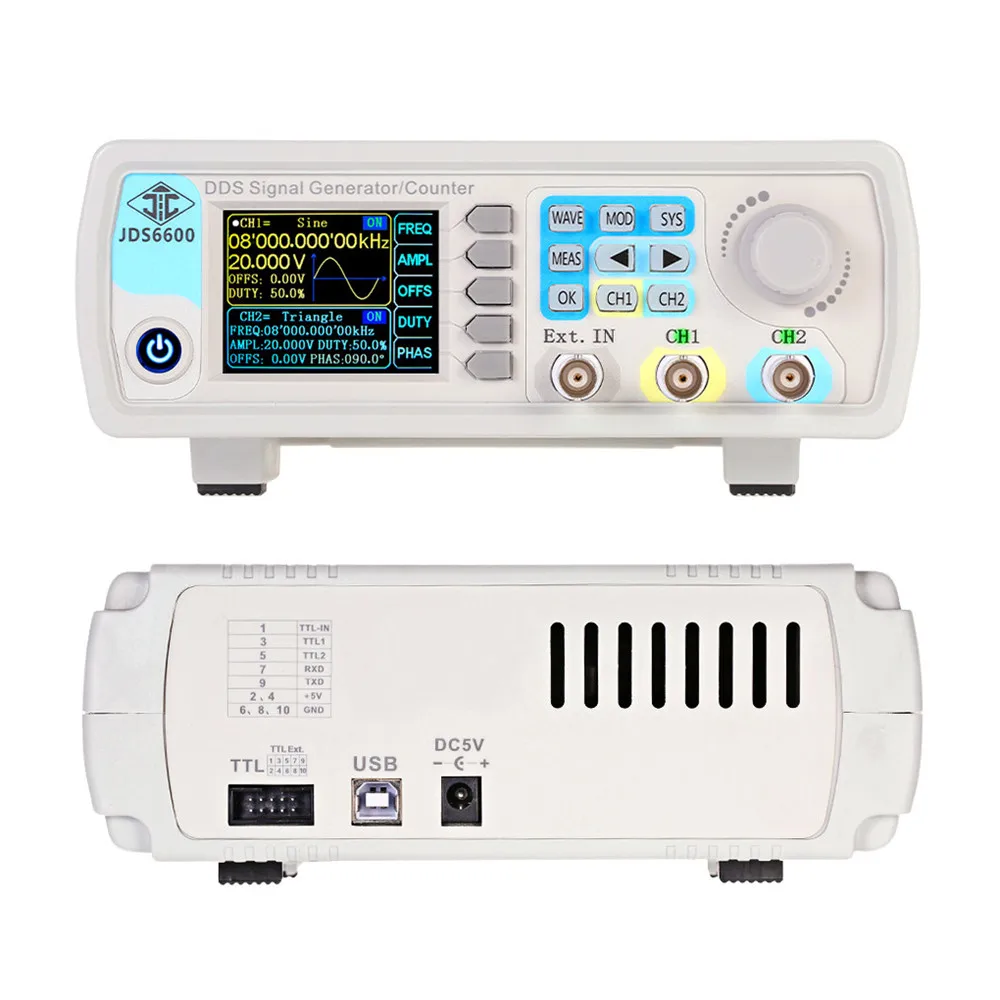

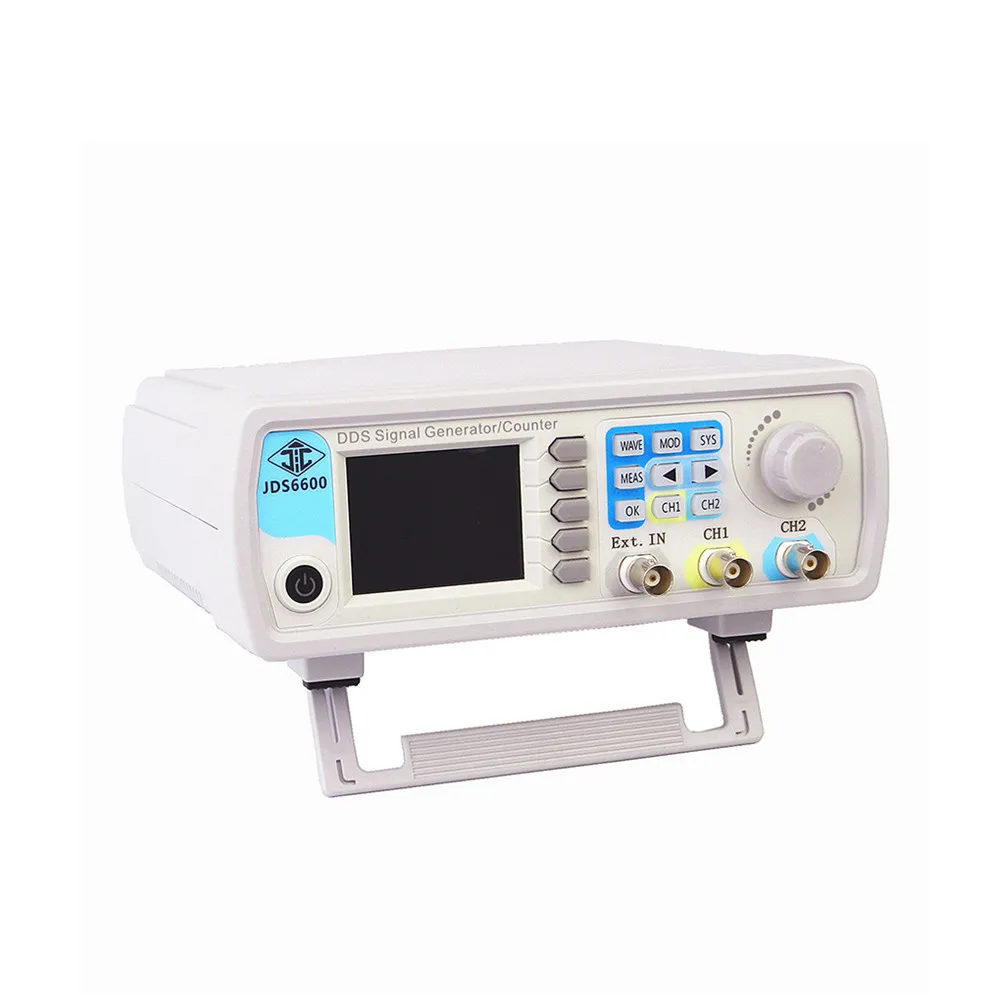

Двухканальный функциональный генератор сигналов из этой серии-многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Этот инструмент отлично сочетается с высокой эксплуатацией, отличными техническими параметрами и множеством функций в генерации сигнала, сканировании формы волны, измерительных параметрах и использовании. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:

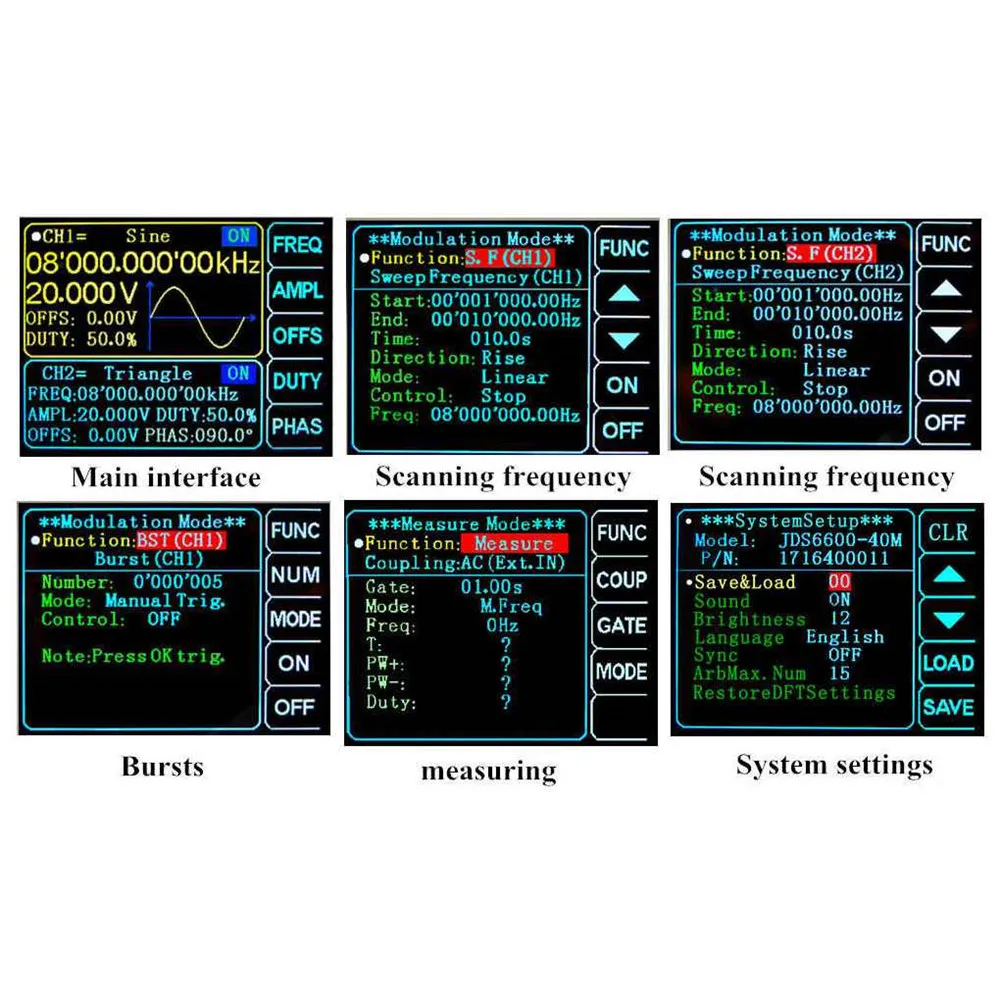

1、Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2,Способность воспроизводить шаблоны пользовательской формы волны.

2、Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.

3、Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного и низкого выходного сигнала искажений.

4、Макс. Выходная частота (Синусоидальная волна) до15 МГц/30 МГц/40 МГц/50 МГц/60 МГц(По желанию)266Мвыб/сЧастота дискретизации и 14 битВ вертикальном направлении.

5、Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.

6、Отличное улучшение производительности квадратных волн, диапазон квадратных частот до15MHzwith без искажений.

7、60 групп функций хранения произвольных волн, глубина памяти каждой группы2048*14 бит.

8、Высокочастотная точность и разрешение: точность частоты до 10 ^(-6), общее разрешение частоты0.01uHz.

9、Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.

10、Рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.

11、Ширина импульса и время импульсного цикла точно регулируются, регулировка диапазона 30nS-4000S

12、Особенности сканирования: Линейная развертка и логарифмическая развертка; 0,1 s-999,9 s Время развертки; Сортировка, обратная и круглая направленность развертки.

13、С функцией импульсного импульса, позволяют выходу 1 ~ 1048575 произвольных импульсных поездов.

14、Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

15、-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.

16、С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

17、Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

18、Функция счетчика: с режимами соединения постоянного и переменного тока.

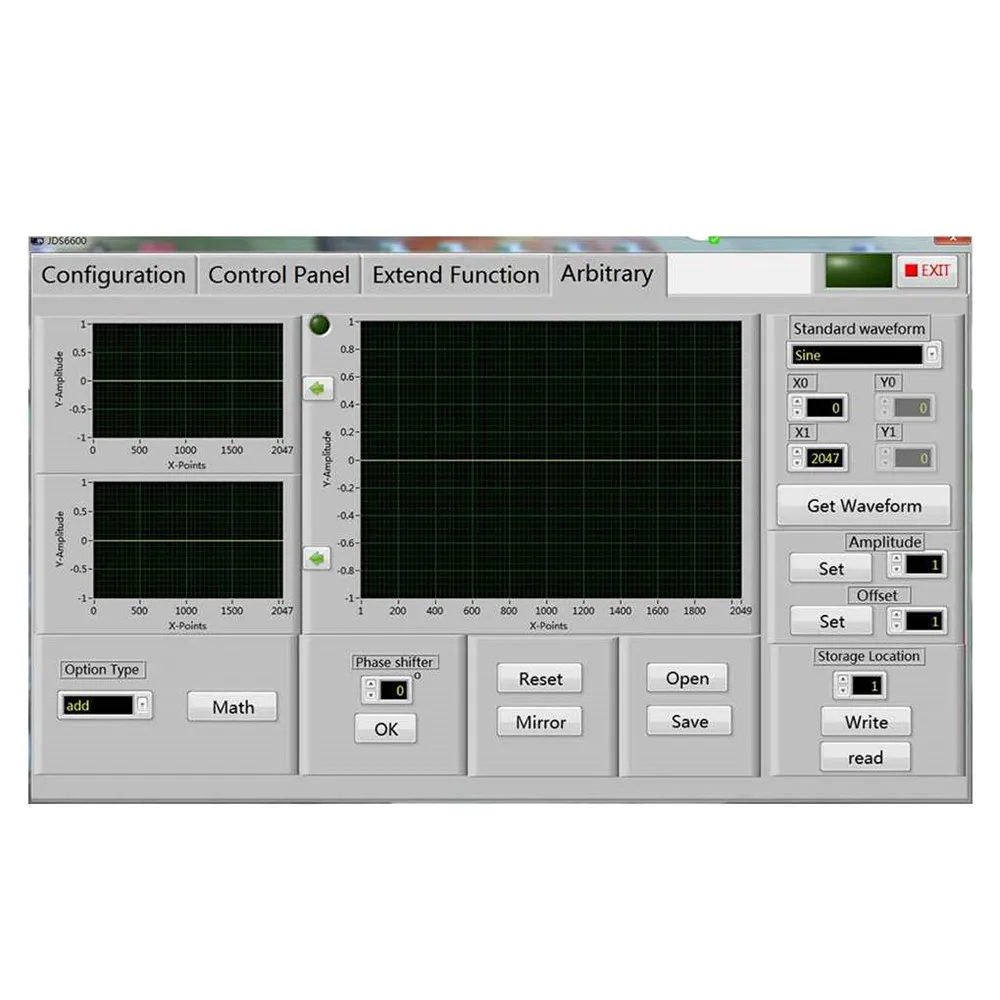

19、Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать Выход из прибора.

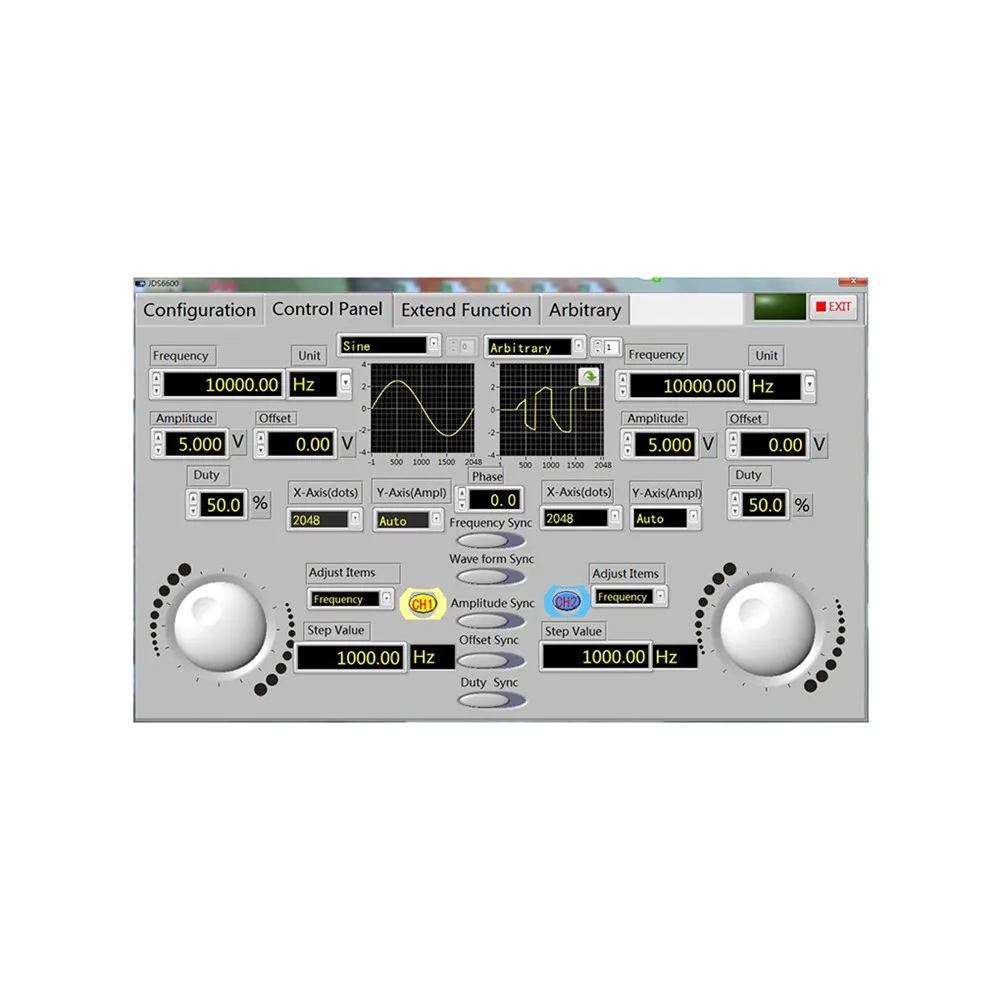

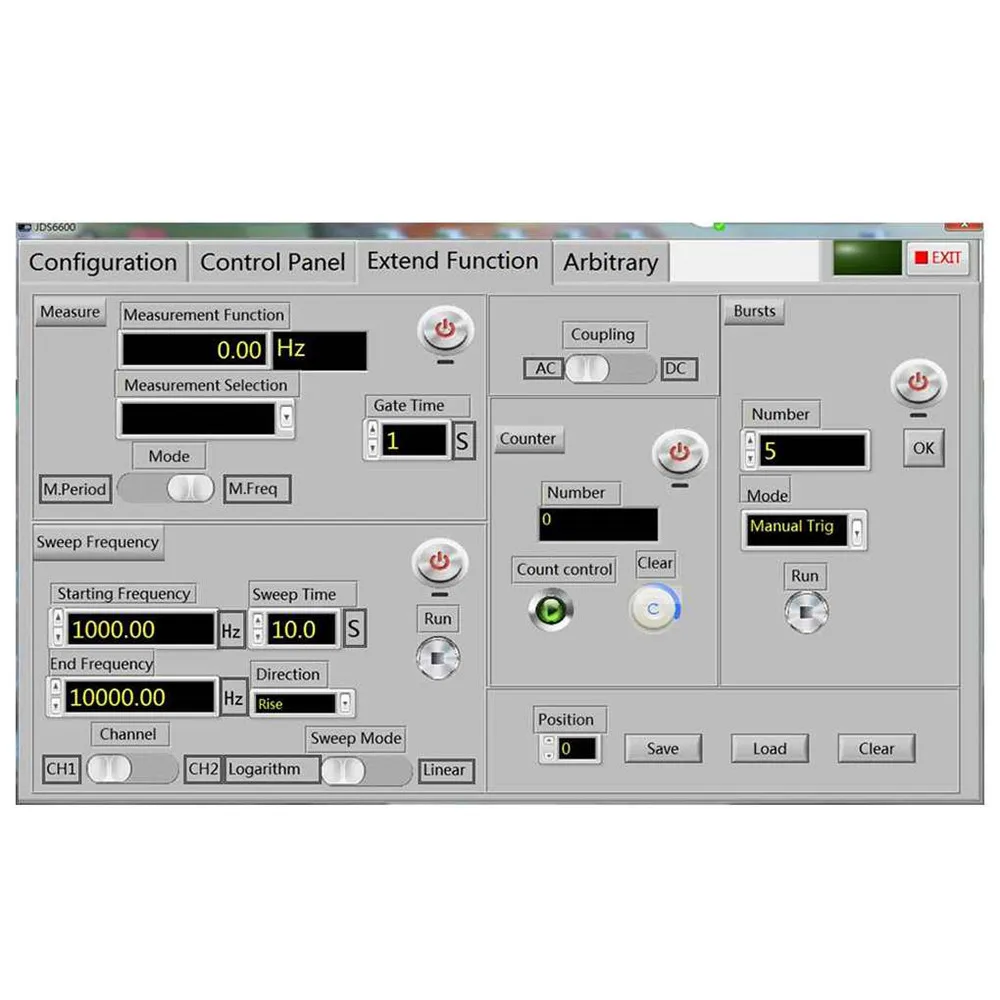

20、Функция связи: ПК может использоваться для управления прибором.

21、С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

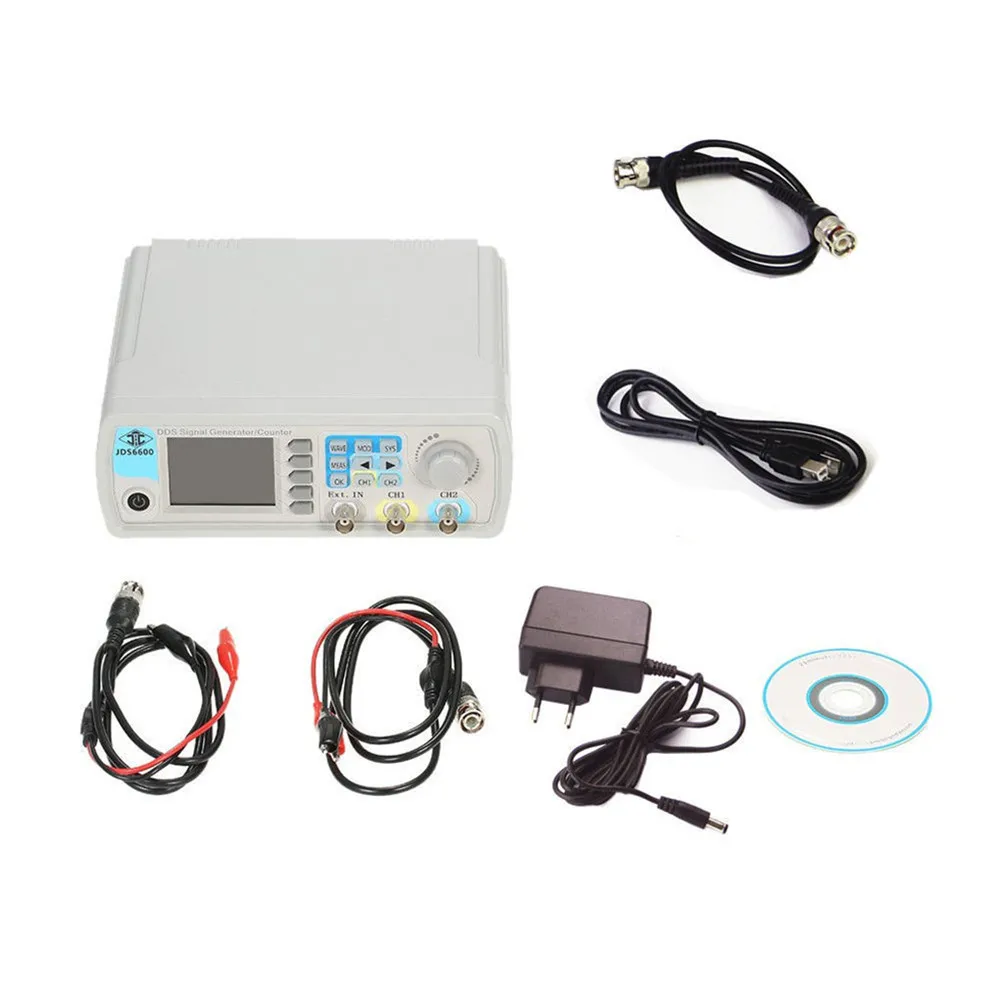

Список покупок:

1 *Генератор сигналов
1 *USB кабель связи
1 * CD-плеер
1 *Мощность адаптер
2 * BNC кабельные зажимы

1 * Двойная BNC прямая линия
