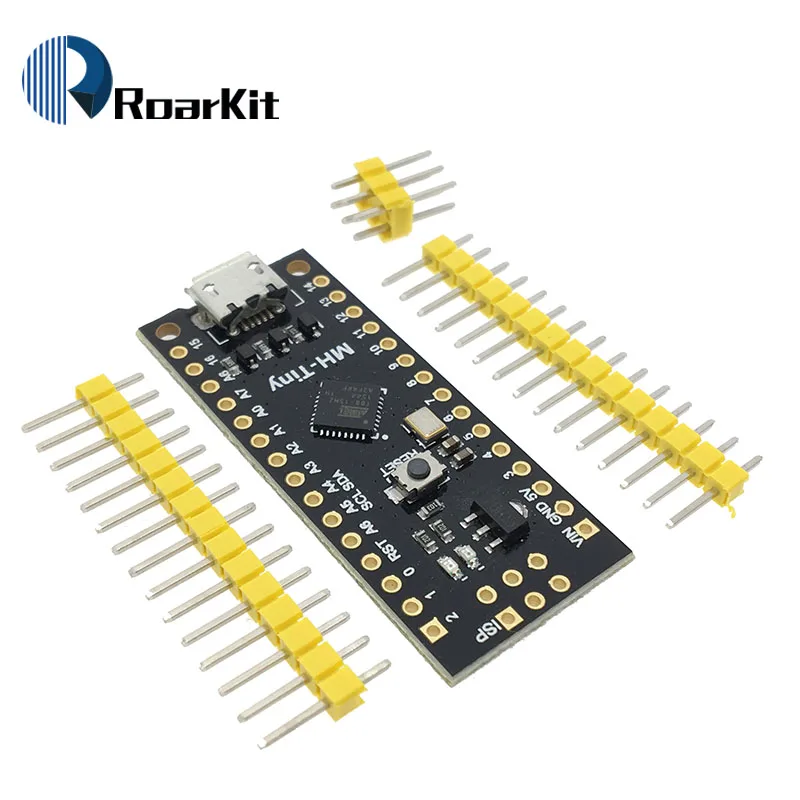

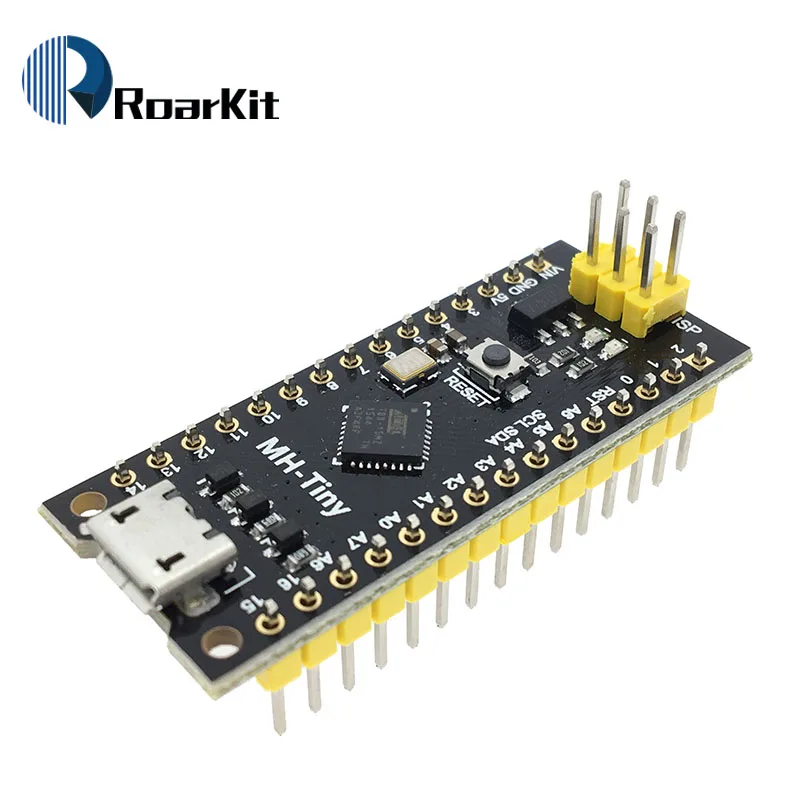

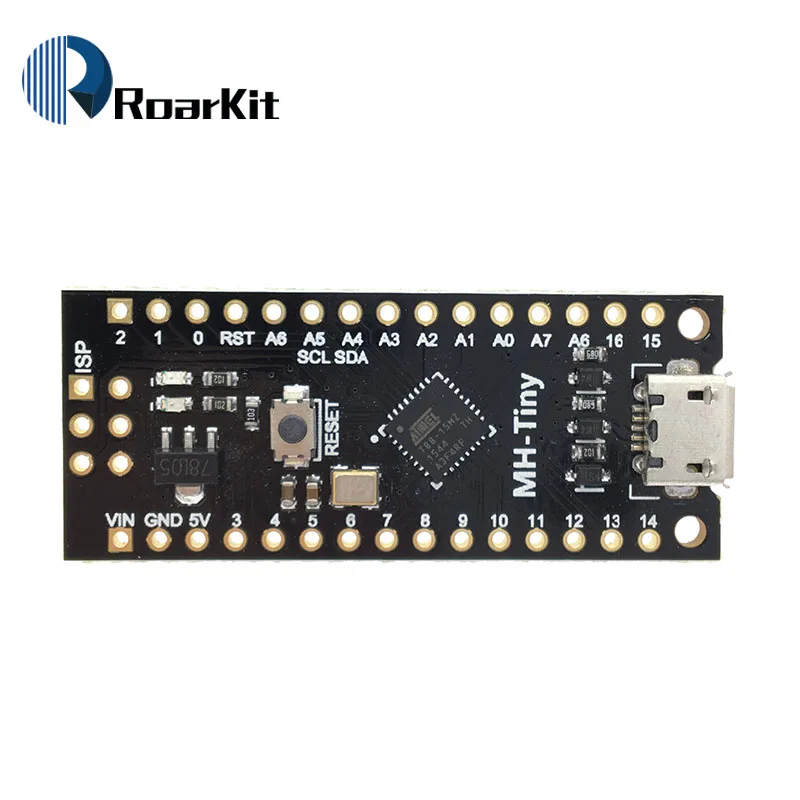

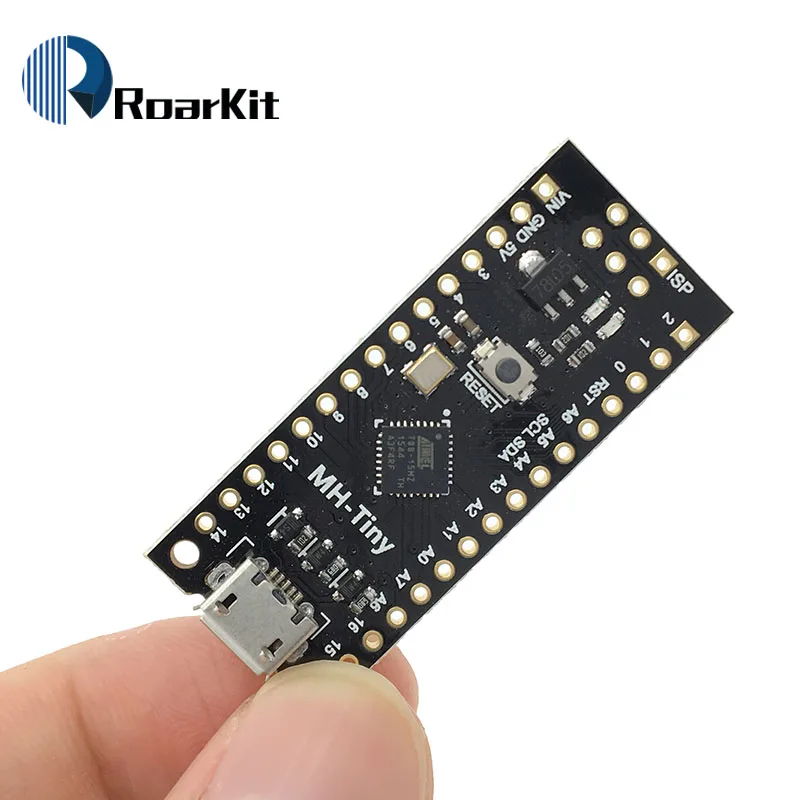

Плата микро разработки MH Tiny ATTINY88 16 МГц/Digispark ATTINY85 Модернизированный/NANO V3.0 ATmega328

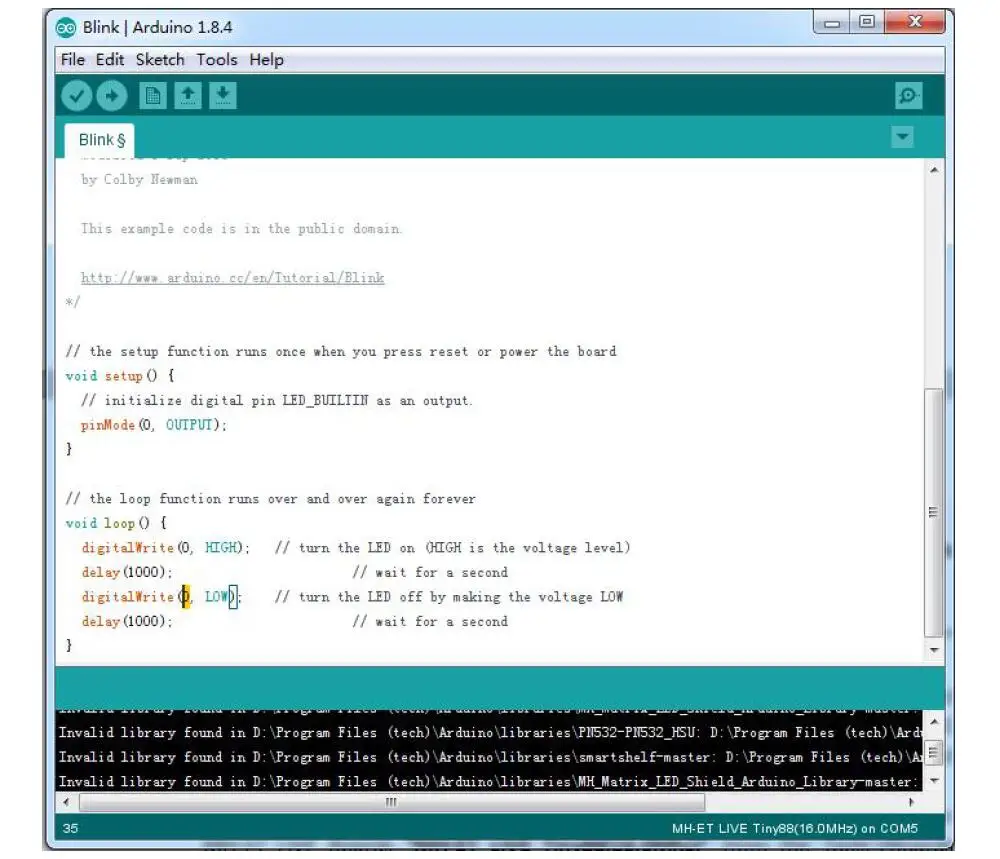

BBS:   Http://forum.mhetlive.com/topic/47/mh-et-live-tiny8-16-0mhz     MH-ET LIVE Tiny88 (16,0 МГц) на базе макетной платы микроконтроллера, похожей на линейку Arduino, только дешевле, меньше и немного менее мощный. С возможностьюИспользуйте привычный Arduino IDE MH-ET LIVE Tiny88 (16,0 МГц)-это отличная плата для перехода в электронику или идеально подходит для тех случаев, когда другая плата слишком большая или слишком большая. MH-ET Tiny88 (16,0 МГц) поставляется в полном сборе, за исключением головных уборов, которые входят в комплект, и их легко припаять самостоятельно. Технические характеристики:   ПОДДЕРЖКА Arduino IDE 1,0 + (OSX/Win/Linux) 1.Питание через USB или внешний источник-5 в или 7-35 В (12 В или меньше рекомендуется, Автоматический выбор) 2. Бортовой регулятор 500 мА 5 В 3. Встроенный USB 4. 26 контактов ввода/вывода (2 используются для USB, только если ваша программа активно общается  USB, в противном случае вы можете использовать все 6, даже если вы программируете через USB) 5. 8k флэш-память (около 6k после загрузки) 6. I2C и SPI 7. 26-шим (26 контактов с программным обеспечением ШИМ, только два (D9,D10) с аппаратным ШИМ) 8. ADC на 8 штифтах 9. Мощность светодиодный и Тесты/статус светодиодный 10. Размер (мм):44.5x18.3x3 Разводки выводов:   Установка инструкции по уходу за изделием   Сначала загрузите соответствующую посылка Arduino на Arduino.cc  Веб-сайт:  //www.arduino.cc/en/Main/Software  При использовании Arduino 1.6.6 или выше и windows-Вам нужно будет загрузить и  Установите драйверы вручную. Загрузите, расстегните и запустите «Install Drivers» (на 32 бит)  Систем) или «DPInst64» (на 64-битных системах). Драйвер хранения файлов  Здесь:  //github.com/MHEtLive/MHEtLiveArduino/releases/download/1.0.0/ 2.0a4.rar Удалите или расстегните приложение Arduino.  Запустить Arduino приложения. В приложении Arduino перейдите в меню «файл» и выберите «предпочтения», в  Коробка с надписью «дополнительные URL менеджера плат» введите: //raw.githubusercontent.com/MHEtLive/arduino-boards-index/master/p Ackage_mhetlive_index.json И нажмите OK;  Go"ИнструментыМеню, а затем «ДоскаПодменю-выберите «доски»  Менеджер», а затем из выпадающего типа выберите «Внесли»:  Выберите"MH-ET LIVE Панели«Посылка» и нажмите «Установка".  Вы увидите, что ход загрузки на нижней строке"Панели менеджер"  Окно, когда он завершится, покажет“  Установлен  ”Рядом с этим товаром в списке.  Пользователей WINDOWS: при завершении установки с помощью мастера установки драйвера  Окно, пожалуйста, нажмите «  Следующий  ”В этом окне Установите драйверы для MH-ET LIVE Платы (если вы уже установили их, этот установщик обновит их и  Установите все, что отсутствует).  С установки в комплекте, закройте"Панели менеджер”Окно и выберите  MH-ET LIVE Boards  MH-ET LIVE Tiny88 (16,0 МГц)  "От инструментов & rarr; Плат  Меню.  Выберите пример, который поставляется с Arduino IDE: Выберите разработку  Плата как MH-ET LIVE Tiny88 на панели инструментов, откройте программу в файл>  Пример> Basic> Blink, измените порт 13 в программе на 0. Порты и разъёмы, компилировать  И загрузить вMH-ET LIVE Tiny88 (16,0 МГц)В соответствии с вышесказанным  Метод, можно увидеть, что бортовой светодиодный светильник мигает в соответствии с Частота, указанная программой. (Обратите внимание: при скачивании программы в стиральной машине,  Сначала не подключайте модуль, подождите, пока появится запрос, чтобы вставить модуль после  Компилирование, затем подключите его и подождите, пока автоматическая загрузка завершится).
