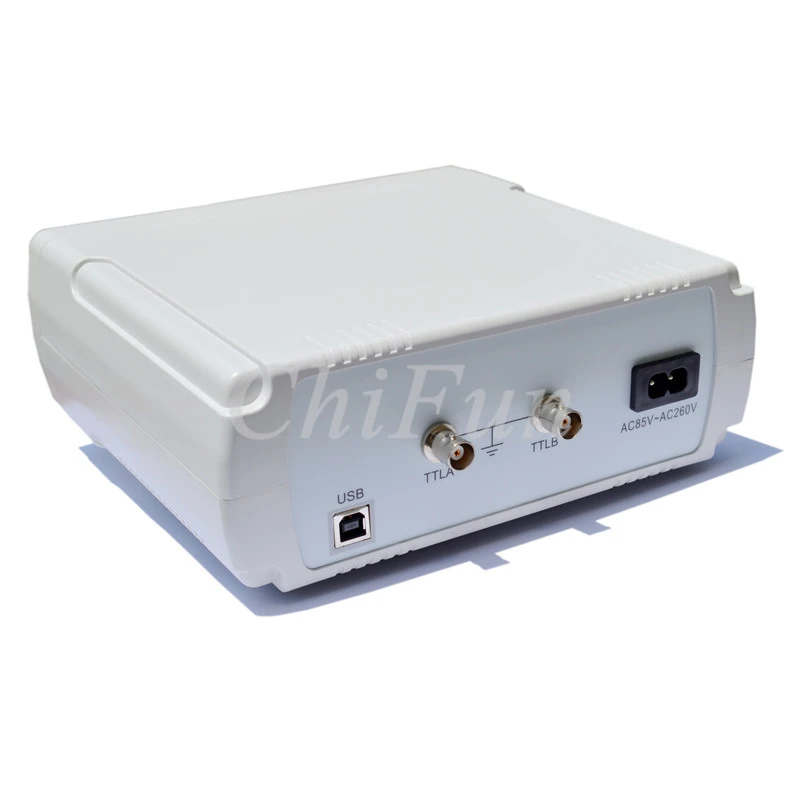

FY3200S 6 МГц цифровой DDS двухканальный функция источник сигнала Генератор

FY3200S 6 МГц цифровой DDS двухканальный функция источник сигнала Генератор

●ВведениеИнструмент

Данное руководство относится к каждому режиму генератора сигналов DDS серии FY3200S. В серии последние две цифры «xx» представляют Верхнее предельное значение частоты (МГц) синусоидальной волны для каждого режима. Например, FY3225S, “25” означает, что верхняя Предельная частота синусоидальной волны составляет 25 МГц.

Прибор принимает крупногабаритную интегральную схему CMOS и высокоскоростной микропроцессор. Внутренняя схема принимает активный кристаллический осциллятор в качестве ориентира. Таким образом, стабильность сигнала значительно усиливается. Технология поверхностного монтажа улучшает помехи и срок службы. Он имеет двухканальный выход DDS сигнала, включает синусоидальную волну, квадратную волну, треугольную волну, волну Sawtooth и пользовательскую форму волны. Амплитуду, смещение и фазу можно контролировать. Между тем, он имеет TTL выход электрического уровня, измерение внешней частоты, функции счетчика и развертки, включая линейную развертку и логарифмическую развертку. Частоту развертки и время можно установить произвольно. Это идеальный инструмент для электронной техники, лабораторий, производственных линий, обучения и научных исследований.

Отличные технические показатели и функциональные особенности:

◆Частота дискретизации до 250 MSa/s.

◆ Встроенный произвольный сигнал с частотой дискретизации 250 MSa/s.

◆ 4 загружаемых 2048 точек произвольной формы памяти

◆С 12-битным широким генератором сигналов, выходной сигнал может быть более деликатным с низким искажением.

◆Полностью числовое управление. Он может отображать амплитуду, смещение, частоту, рабочий цикл выходного сигнала тока и фазовую разницу двух каналов. И Двухканальное произвольное целое множество частотных выходов, когда нет фазовой ошибки сигнала фазового дрейфа;

◆Каждая функция может быть отрегулирована хост-компьютером.

◆Предустановленные 17 общих форм волны.

◆Высокочастотная точность: Величина 10-6

◆Высокое Разрешение: полный диапазон частот может быть 10 МГц.

◆Основной и вспомогательный волновой рабочий цикл регулируется отдельно (0.1% ~ 99.9%).

◆Все диапазоны постоянно настраиваются, Цифровая настройка.

◆Высокая точность формы волны: выходной сигнал, синтезированный функцией расчета, отличается высокой точностью и низким искажением.

◆Произвольная Форма волны: пользователь может загружать произвольные формы в соответствии с потребностями.

◆Функция развертки: Линейная развертка и логарифмическая развертка. Пусковые и стоп точки можно задать дополнительно.

◆Функция сохранения: 20 наборов параметров, определенных пользователями, могут быть сохранены и загружены в любое время.

◆Режим работы: кнопка и ручка контролируются с дисплеем LCD1602, цифровой набор напрямую или Ручка регулируется непрерывно.

◆Высокая надежность: крупномасштабная интегральная схема, технология поверхностного монтажа, надежная и долговечная.

◆Измерение частоты: частота внутреннего/внешнего сигнала может быть измерена через Встроенный частотный метр 100 МГц.

◆Функция follow: Встроенный параметр, функция, охватывающая частоту, амплитуду, смещение, рабочий цикл, форму волны и т. д. для удобства пользователя.

◆Функция выхода триггера: пользователь может выбрать ручной триггер, внешний триггер или триггер CH2 для управления основным выходом на выходные формы сигналов определенной периодичности. Эта периодичность также может быть определена пользователем.

◆FSK Частотный сдвиг keying и ASK амплитудный сдвиг keying выход сигнала.

Функциональный дисплей: Импульсный волновой сигнал 1US ширина импульса регулируется прибором (может регулировать частоту в любое время и держать ширину импульса неизменной)
