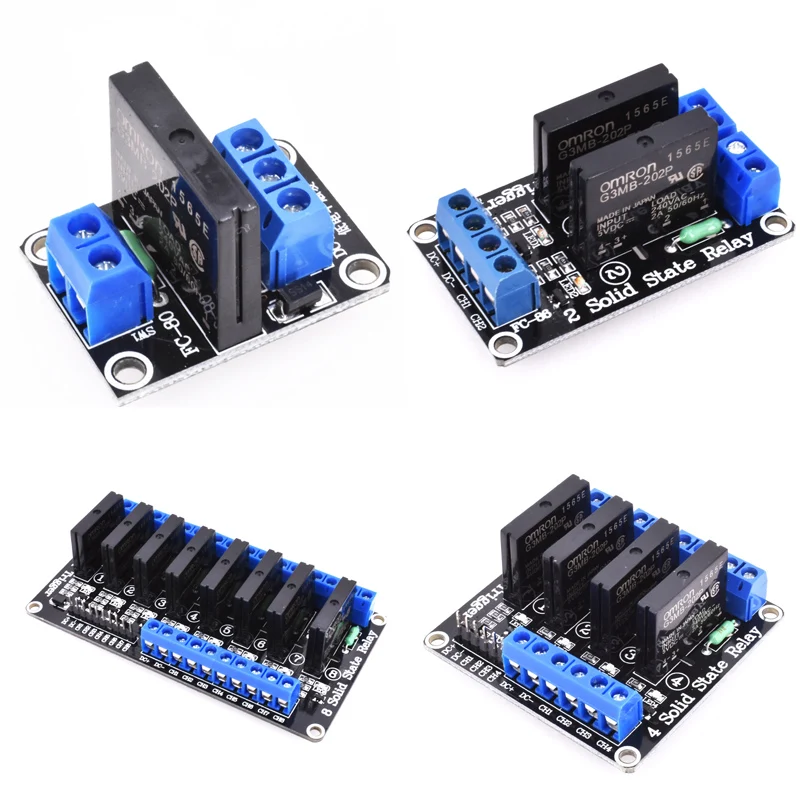

1/2/4/8 канальный твердотельное реле G3MB 202P DC AC PCB SSR в 5VDC Out 240V 2A для arduino|Реле| |

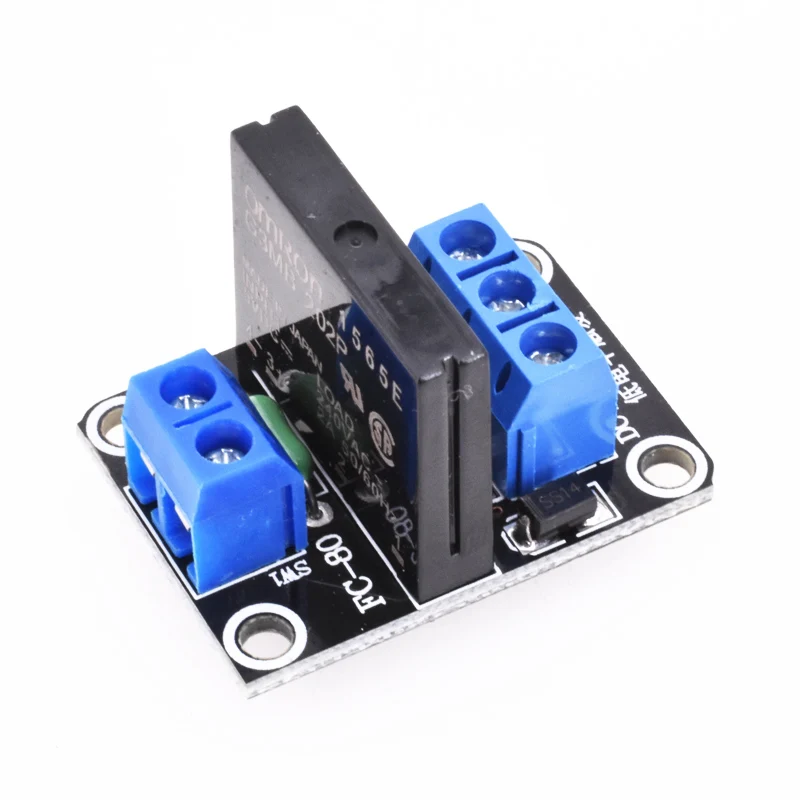

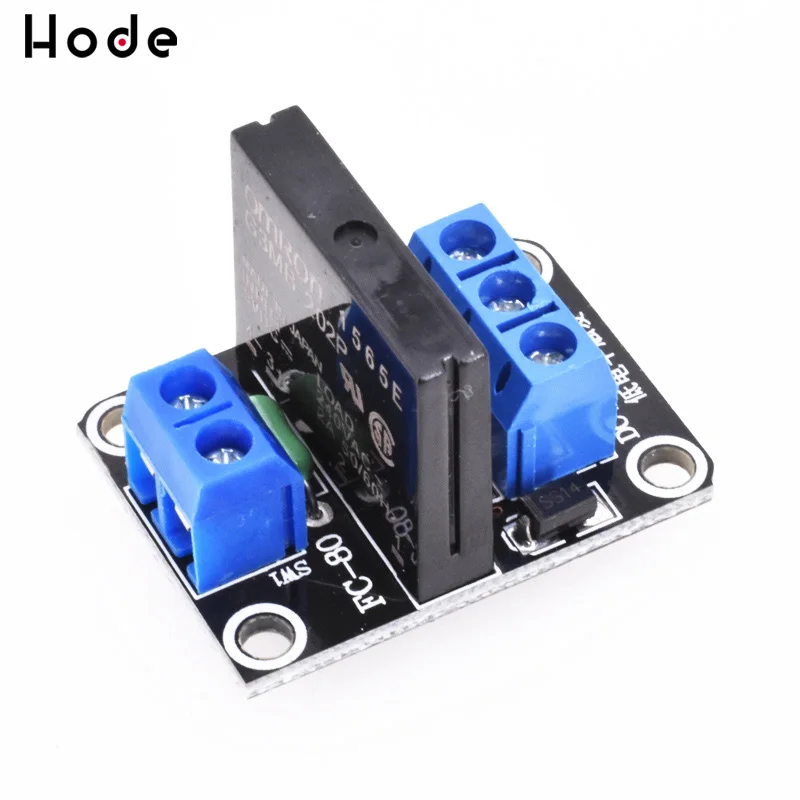

1-Channe

Описание:
1, Omron 5 V твердотельное реле 240 V 2A, выход с резистивным страхованием

Провод 240В 2А.

2, размер: 25*34*25 (Д * Ш * В) Вес нетто: 13 г

3. Входная мощность: 5 В постоянного тока (160 мА)
4. Входное контрольное напряжение сигнала:

(Реле низкого уровня 0-1,5 В)
(Высокоуровневое реле 2,5-5 В)

5, синяя KF301 терминальная линия контроля доступа более удобная.

Интерфейс модуля:

Входная секция:

DC +: подключите источник питания положительным (в соответствии с напряжением реле)

DC-: подключите источник питания отрицательным

CH: релейный модуль сигнальный триггер терминал (низкий уровень триггера активный)

Высокое и низкое значение:

Триггер высокого уровня относится к сигналу между стороной триггера (IN) и источником питания между отрицательным

Положительное напряжение обычно подключается к положительной стороне источника питания с пусковым терминалом

Режим триггера, когда сторона триггера имеет положительное напряжение или достигает триггерного напряжения, реле всасывается.

Низкоуровневый триггер относится к напряжению между сигнальным триггером и отрицательным источником питания

Является OV, или напряжение на стороне триггера ниже, чем напряжение положительного полюса источника питания,

Низкое для запуска напряжения, когда реле вытягивается, обычно источник питания

Отрицательной и триггерной стороны триггерного соединения, так что реле всасывается.

Электрические параметры:

Версия напряжения Quiescent текущий рабочий ток триггер напряжения триггер тока

5В 0ма 12.5ма 0-1,5 в 2ма

Руководство по эксплуатации:

1. Блок питания: Питание должно быть DC, электричество

Давление соответствует напряжению реле

2. Метод подключения:

Когда триггер стороны сигнала имеет низкий уровень триггера, реле будет подключено, устройство имеет электричество и работает

В комплект входит:

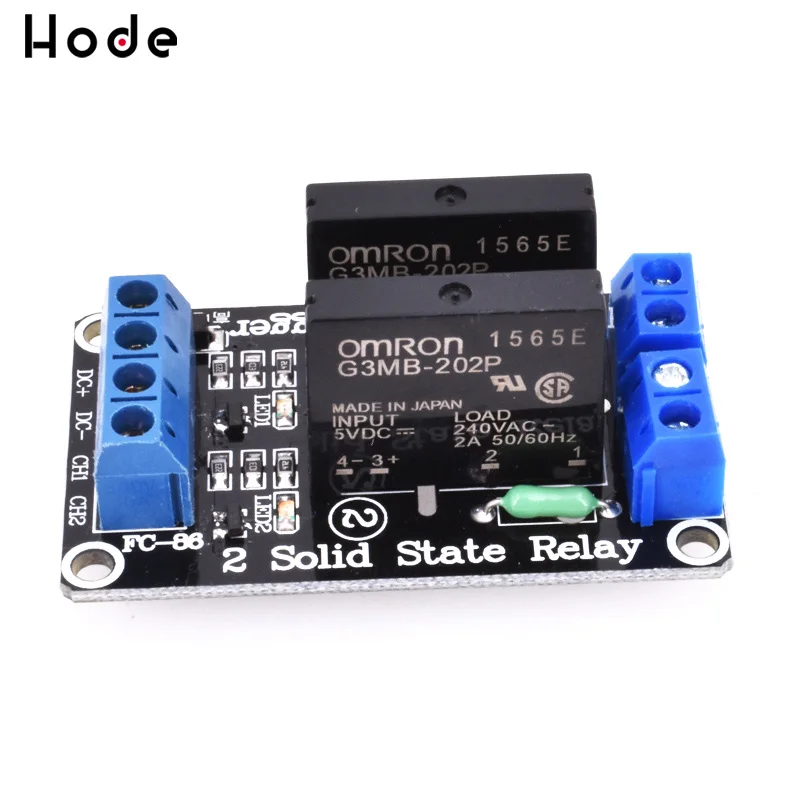

1x5 в 1 канал OMRON SSR G3MB-202P твердотельный релейный модуль для Arduino

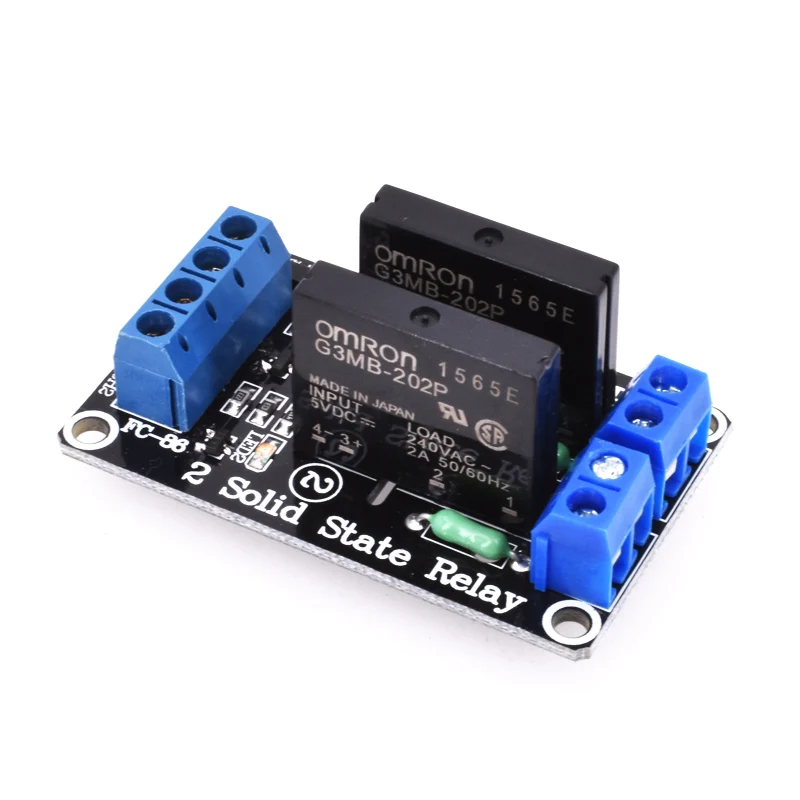

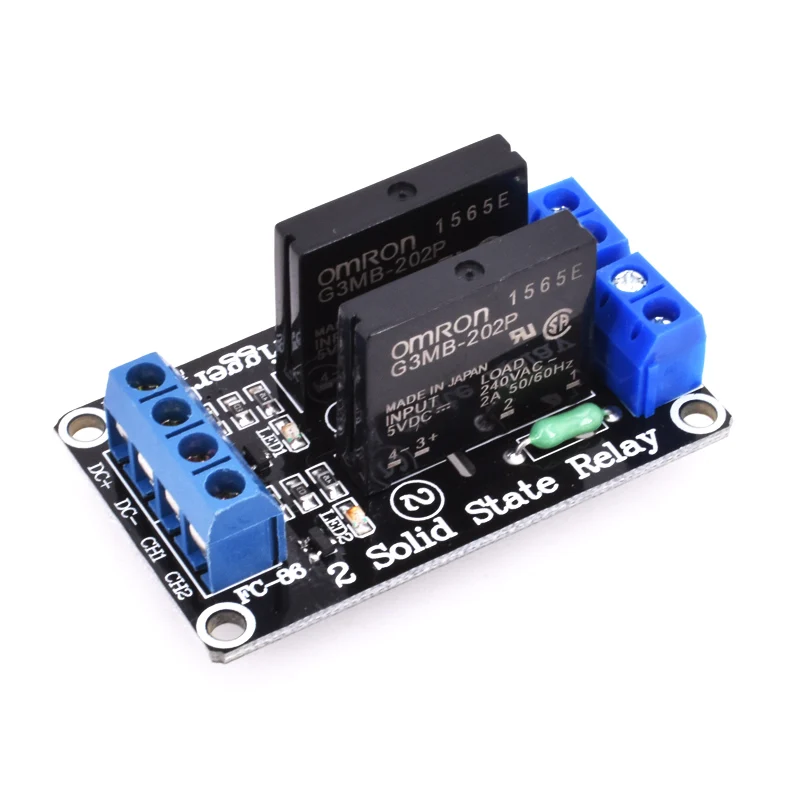

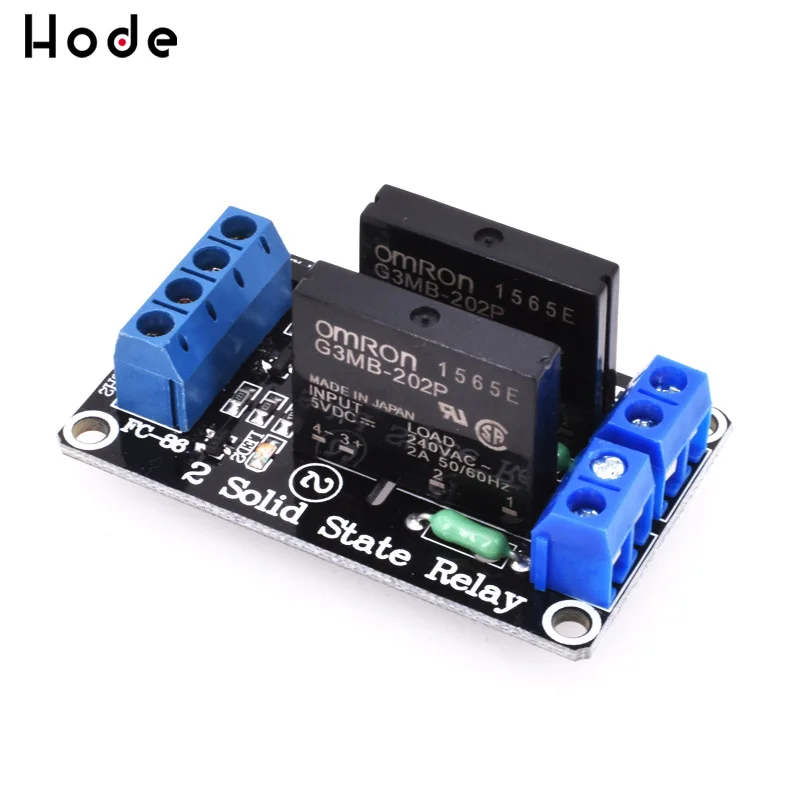

2-Channe

Описание:
Размер: 55*33*25 (Д * Ш * В) Вес: 21,5 г
Входная мощность: 5 В постоянного тока (160 мА)
Входное контрольное напряжение сигнала:
(0-2,5 в состояние низкого реле выключения)
(3,3-5 в state high реле ON)

Интерфейс модуля:
Входная секция:
DC +: положительный источник питания (от реле напряжения питания)
DC-: подключение питания отрицательное
CH: релейный модуль сигнала для запуска конца (высокоуровневый эффективный триггер)

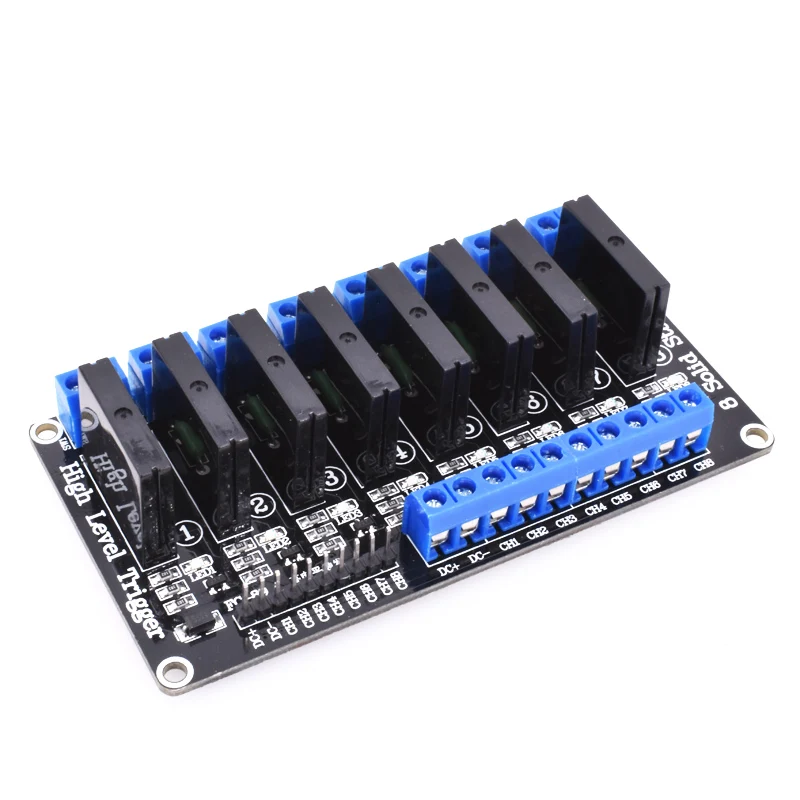

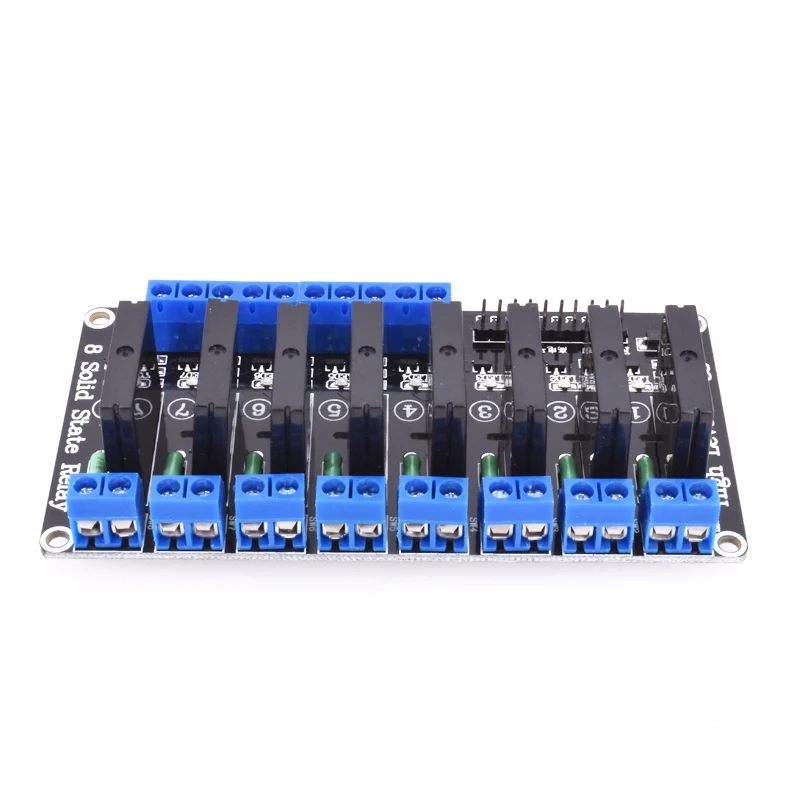

8-канальный

Описание

1. 5 V Omron твердотельные реле 240 V 2A, выход с резистивный плавкий предохранитель 240 V 2A.
2. Размер: 106*56*25 (Д * Ш * В) Вес: 70 г
3. Входное питание: 5 В постоянного тока (160 мА)
4. Входное контрольное напряжение сигнала:

(0-2,5 V низкого состояния реле на)
(3,3-5 в высокочастотное реле)

5, штырь 2,54 см и синие клеммы KF301, подключенные к линии управления, более удобны.
Интерфейс модуля:
Входная секция:
DC +: положительный источник питания (от реле напряжения питания)
DC-: подключение питания отрицательное
CH1: 1 сигнал для запуска конца релейного модуля (допустимый триггер высокого уровня)
CH2: 2-полосный релейный модуль сигнала запуска конца (высокий уровень запуска действителен)
CH3: 3 релейный модуль сигнала запуска конца (высокий уровень триггера действителен)
CH4: 4-канальный Релейный модуль сигнала запуска конца (высокий уровень триггера действителен)
CH5: 5-полосный релейный модуль сигнала запуска конца (высокоуровневый триггер допустимый)
CH6: 6-полосный релейный модуль сигнала запуска конца (высокоуровневый триггер допустимый)
CH7: 7-полосный релейный модуль сигнала запуска конца (высокоуровневый триггер допустимый)
CH8: 8-канальный релейный модуль сигнала запуска конца (высокий уровень триггера действителен)

Версия напряжения quiescent текущий рабочий ток триггер напряжения триггер тока
1 канал 5В 0ма 13.8ма 2,5-5В 2ма
2-полосный 5В 0ма 26,8ма 2,5-5В 2ма
3-полосный 5 V 0mA 37mA 2,5-5 V 2mA
4 5 V 0mA 48mA 2,5-5 V 2mA
5-полосный 5В 0ма 59ма 2,5-5В 2ма
6-полосный 5В 0ма 70мА 2,5-5В 2ма
7 Road 5 V 0mA 81mA 2,5-5 V 2mA
8 5 V 0mA 90mA 2,5-5 V 2mA
Описание товара:
Модули питания: мощность должна быть постоянного напряжения, чтобы соответствовать реле напряжения

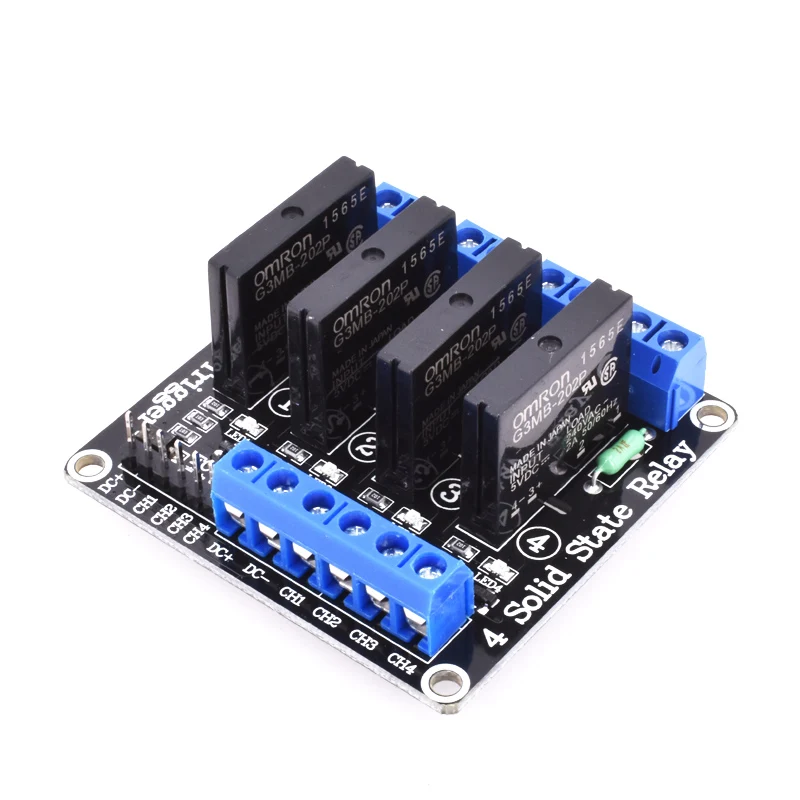

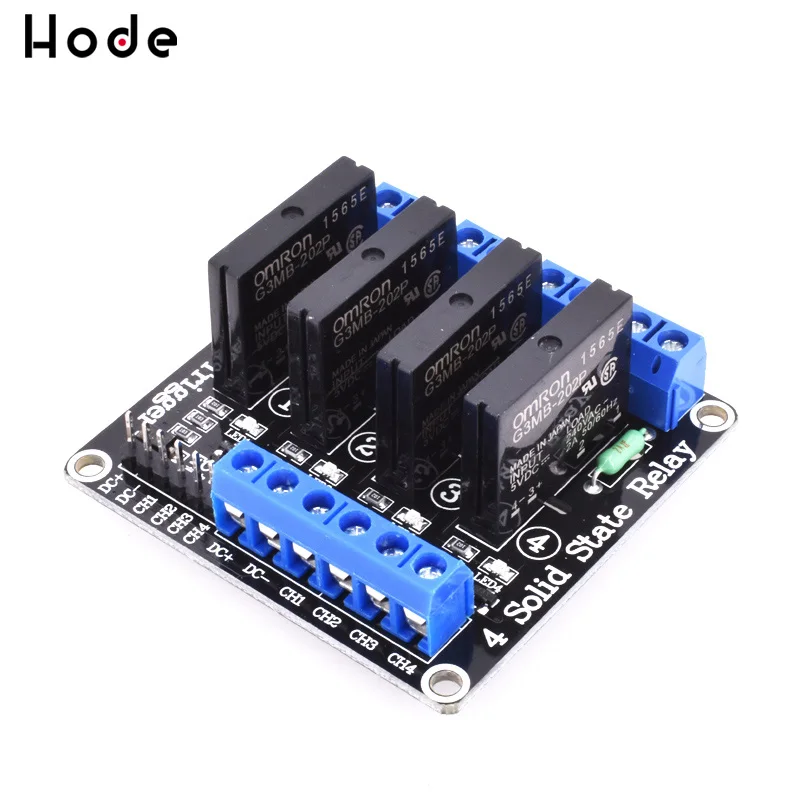

4-канальный

Описание:
5В Omron твердотельное реле 240В 2А, выход с резистивный плавкий предохранитель 240В 2А.
Размер: 57*55*25 (Д * Ш * В) Вес: 40 г
Входная мощность: 5 В постоянного тока (160 мА)
Входное контрольное напряжение сигнала:
(0-2,5 в состояние низкого реле выключения)
(3,3-5 в state high реле ON)

Интерфейс модуля:
Входная секция:
DC +: положительный источник питания (от реле напряжения питания)
DC-: подключение питания отрицательное
CH1: 1 релейный модуль сигнала для запуска конца (эффективный триггер высокого уровня)
CH2: 2-канальный релейный модуль сигнала для запуска конца (эффективный триггер высокого уровня)
CH3: 3 релейный модуль сигнала для запуска конца (эффективный триггер высокого уровня)
CH4: 4-канальный Релейный модуль сигнала для запуска конца (эффективный триггер высокого уровня)
