Таймер задержки запуска 12 В постоянного тока Обнаружение напряжения 1 канальный

Релейный модуль, сила задержки и триггер, обнаружение ограничения напряжения в верхней и нижней частях, время цикла и подсчет

От 0,01 секунды (мин) до 9999 минут (макс.) непрерывно регулируется.
Этот продукт прост в использовании, имеет сильную функцию синхронизации, функцию подсчета и Обнаружение напряжения. Пожалуйста, следуйте вашим потребностям, внимательно посмотрите на описание продукта, мы считаем, что всегда есть функция для вас!
Основные характеристики:

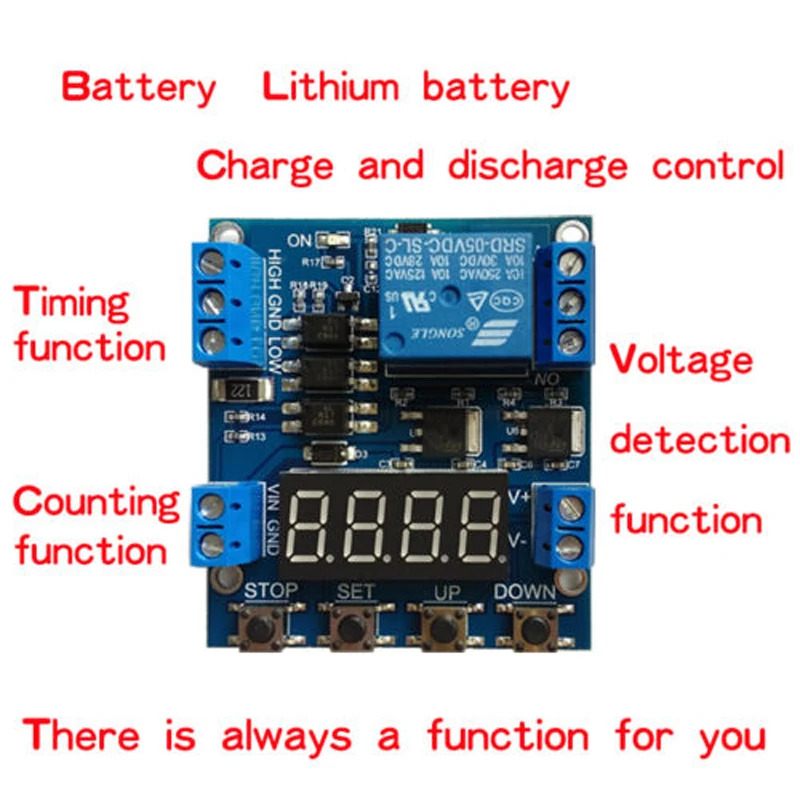

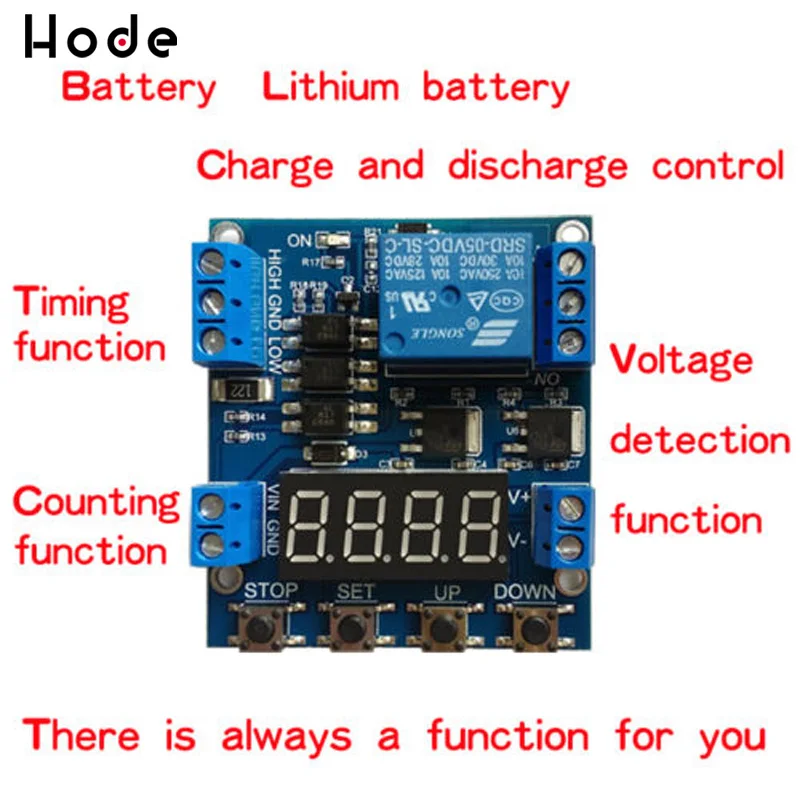

1. Многофункциональность: Мощная Функция синхронизации, функция подсчета и функция обнаружения напряжения; Поддержка высокоуровневого триггера, низкоуровневого триггера, управления переключателем;
2. Широкий источник питания (6 ~ 30 в), использование очень удобно;
3. Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности;
4. Функция аварийной остановки (кнопка «стоп»); с защитой от обратной полярности, обратная полярность не сгорит продукт.
5. Увеличить режим сна, если этот режим включен, без какой-либо операции в течение 5 минут, затем автоматически выключить монитор, любой ключ пробуждения;
6. Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга и автоматически сохранены;
7. После выключения модуля все настройки параметров не теряются.
Режим работы:
P-1: сигнал триггера, реле включено время «OP», а затем Отключено; в «OP» время, следующим образом:
P1.1: сигнал срабатывает снова, недействителен
P1.2: сигнал срабатывает снова, часы сбрасываются
P1.3: триггер сигнала снова, выключить, остановить часы;
P-2: после срабатывания, реле выключено «CL» времени, реле на «OP» время, а затем отключите реле;
P-3: Функция удержания сигнала: Когда сигнал триггера, запустите таймер «CL», «CL» для завершения подключения реле (если период сигнала исчезает, затем остановить время и «CL» ясно); Когда сигнал исчезает, когда таймер «OP» закончен, Реле выключено (во время периода «OP» сигнал срабатывает снова и «OP» очищается).
Функция автоматической блокировки сигнала P4.1: запускает первый раз, время синхронизации «CL», время для завершения подключения реле; снова триггер, время «OP», таймер для завершения отключения Реле, цикла. (Сигнал срабатывает во время задержки, недействителен)
Функция автоматической блокировки сигнала P4.2: запуск в первый раз, синхронизация времени «CL», синхронизация для завершения подключения реле; еще раз триггер, синхронизация «OP», время завершения отключения Реле, цикла. (Сигнал срабатывает во время задержки, часы очищены)
P-5 рециркуляции: реле включает время «OP», выключает время «CL» и циклы «LOP». «OP», «CL» и «LOP» регулируются.
P5.1: триггер, запуск цикла; триггер снова, сброс системы.
P5.2: Когда сигнал удерживается, система автоматически запускается; сигнал исчезает, и система сбрасывается.
P5.3: Нет необходимости запускать сигнал, перезапустить или выйти из интерфейса настроек параметров, система автоматически запускается;
P6.1: функция самоблокировки сигнала: первый триггер, реле подключено; триггер снова, реле отключено.
P6.2: функция блокировки сигнала: высокий импульсный триггер, Подключение реле; Низкий импульсный (Переменный переключатель) триггер, релейное отключение.
P6.3: функция блокировки сигнала: высокий импульсный триггер, выключение реле; Низкий импульсный (Переменный переключатель) триггер, Подключение реле.
P-7 реле подсчета: к импульсу (или переменной переключателя) система подсчитывает один раз, чтобы достичь порога «CnOP», реле включается и счетчик очищается; подождите, пока следующий пульс (или Переменная Переключатель) достигнет порога «CnCL», когда реле отключено.
Обнаружение напряжения
Нижний предел напряжения: nL1; верхний предел напряжения: UL1.

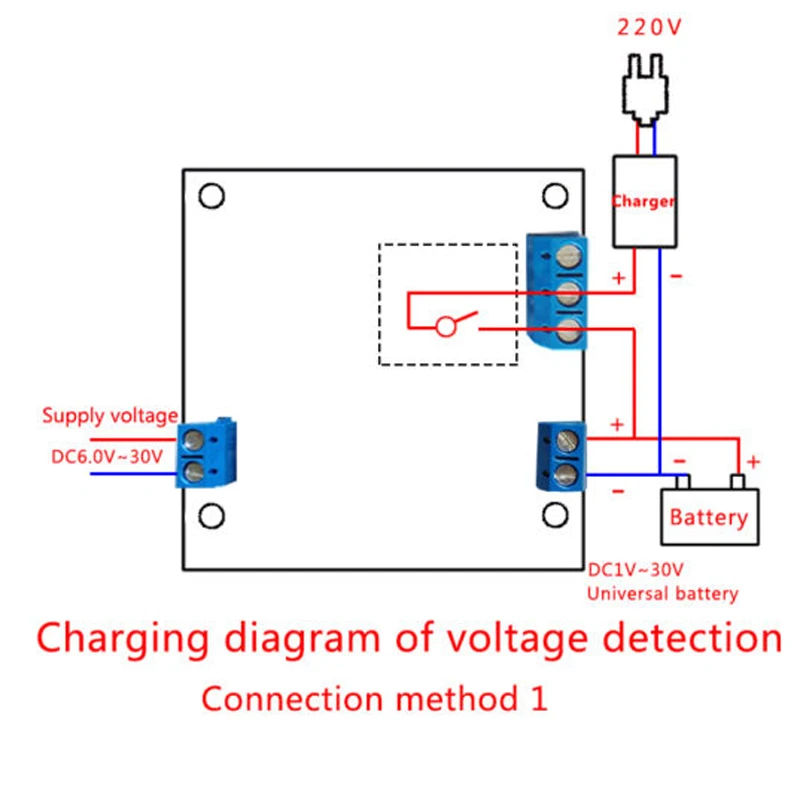

U-1: обнаружение зарядки: Когда измеренное напряжение ниже нижнего предельного напряжения, реле включено; выше верхнего предельного напряжения, реле отключено.
U-2: обнаружение разряда: Когда измеренное напряжение ниже нижнего предельного напряжения, реле выключено; выше верхнего предельного напряжения, реле тянет.
U-3: Интервальная проводимость: Когда измеренное напряжение между верхними и нижними границами между проводимостью реле, другой корпус выключен;
U-4: проводимость вне диапазона: измеренное напряжение ниже нижнего предельного напряжения или выше верхнего предельного напряжения, проводимость реле,
Дополнительные Особенности:
Во всех функциях синхронизации, вы можете достичь функции измерения напряжения, коротким нажатием 【вниз 】 ключ для переключения дисплея;
Параметры продукта:
1: Рабочее напряжение: 6-30 в источник питания.

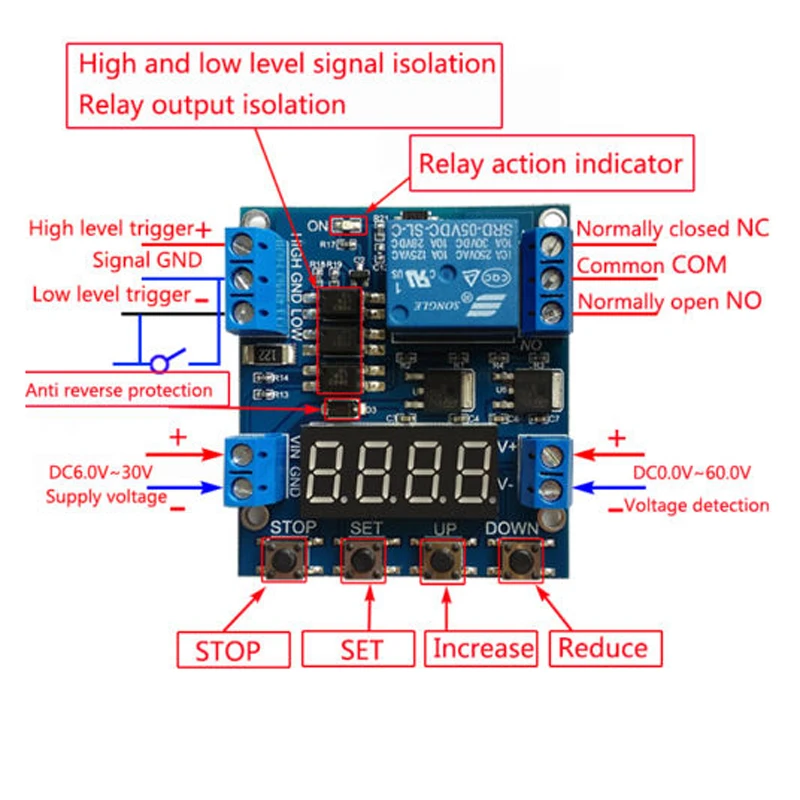

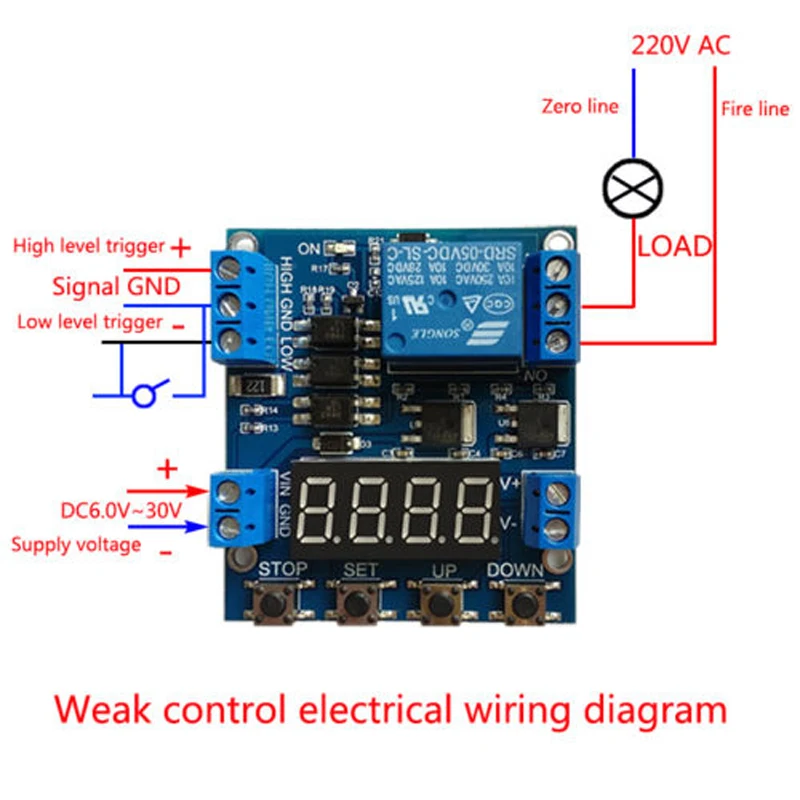

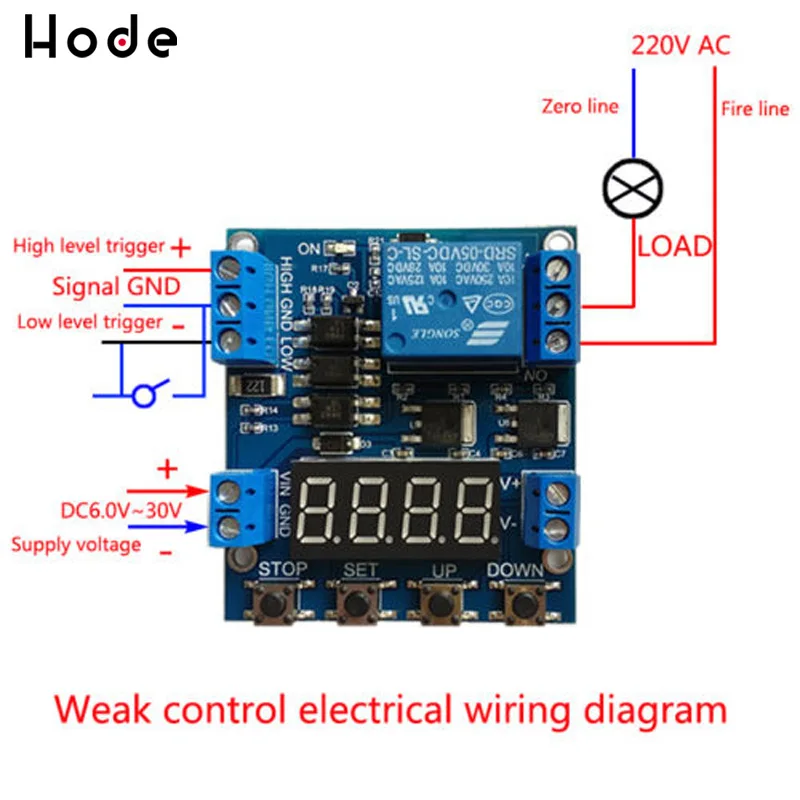

2: Источник запуска: триггер высокого уровня (3,0 В ~ 24 В), триггер низкого уровня (0,0 В ~ 0,2 В), переключатель управления (пассивный переключатель).
3: Выходная мощность: может управлять оборудованием постоянного тока 30В/5А или 220В/5А переменного тока.
4: тихий ток: 20 мА, рабочий ток: 50 мА.
5: Срок службы: более 100 000 раз; Рабочая температура:-40-85 °; Размер: 6,2*3,8*1,7 см.
6: с изоляцией оптопары, улучшенной Защитой от помех, промышленной печатной платой, потеря мощности параметров не теряется.

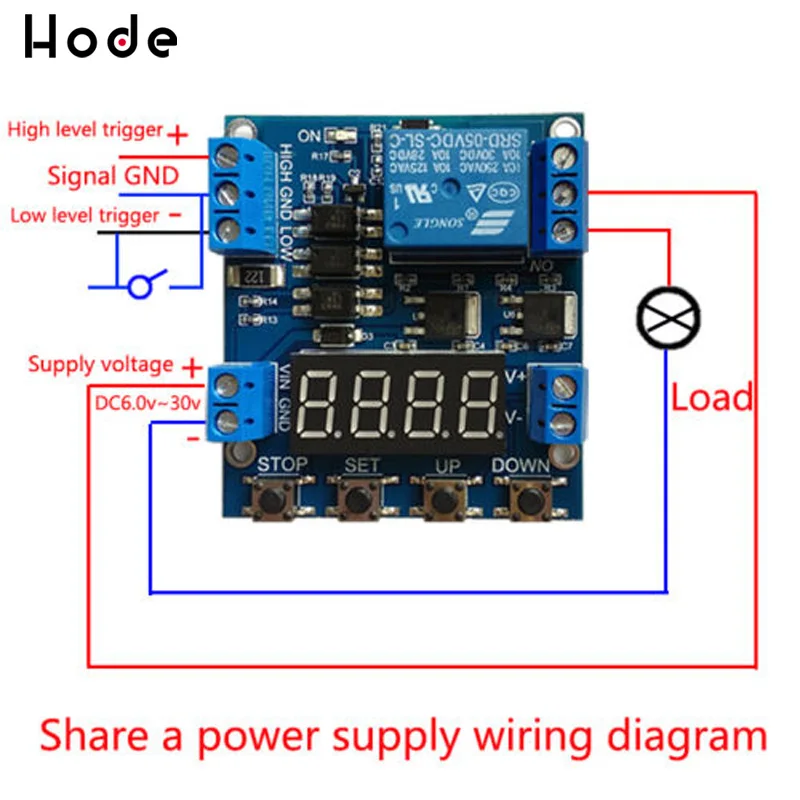

Специальное примечание: релейный выход является пассивным контактом, без прямого выхода, Управляйте проводимостью линии или отключенной ролью.
Диапазон времени
0,01 секунды (мин) до 9999 минут (Макс) постоянно регулируется
Как выбрать диапазон времени?
После установки параметра выбора режима на экране нажмите кнопку «стоп», чтобы выбрать диапазон времени.
XXXX. Десятичная точка в месте единицы измерения, диапазон времени: от 1 секунды до 9999 секунд.
XXX. X Десятичная точка в десятичном месте, диапазон времени: от 0,1 до 999,9 секунд.
XX. XX Десятичная точка в ста местах, диапазон времени: 0,01 секунды до 99,99 секунд.
X. X. X. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 9999 минут.
Например, вы хотите установить «OP» на 3,2 секунды, затем перемещайте десятичную точку на десятичное место, цифровое display003.2
Описание параметра: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-9999 раз, «----» представляет бесконечную петлю).
Эти параметры независимы друг от друга, но разделяются каждым режимом. Например, в режиме P1.1 установите режим on-time «OP» на 5 секунд, если вы переключитесь в режим P1.2, это «OP» будет также 5 секунд.
В главном интерфейсе (дисплее 0000), короткое нажатие кнопки «SET» отобразит «OP» («CL», «LOP») и соответствующее время XXXX;
Некоторые параметры только режим «OP» (например, режим P1.1, P1.2, P1.3), короткое нажатие кнопки «SET» для отображения только «OP» и соответствующего времени;
Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режим P5.1, P5.2), короткое нажатие кнопки «SET» отобразит «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;
В главном интерфейсе нажмите кнопку «SET», чтобы увидеть информацию о параметрах текущего режима, очень удобно!
Как установить параметры?
1. Сначала прочитайте инструкции, чтобы определить требуемый режим работы.
2. модуль приведен в действие, дисплей в режиме текущей работы (режим по умолчанию P1.1), затем введите основной интерфейс; нажмите кнопку «SET» в течение 2 секунд после выхода для ввода интерфейса выбора режима; короткое время, нажав кнопку «UP», «DOWN», чтобы выбрать режим (P1.1 ~ U-4).
3. выберите режим (например, P5.3), нажмите кнопку «SET», затем параметр, который будет установлен, мигает («OP» on-time, «CL» off time, циклы «LOP» («----» представляет бесконечную петлю), по «вверх», «вниз» Клавиши для регулировки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одного блока); затем нажмите кнопку «стоп», чтобы выбрать положение десятичной точки, выберите диапазон времени (от 0,01 до 9999 минут); Короткое нажатие на кнопку «установить» Кнопка для установки следующих параметров текущего режима процедуры, как указано выше.
4. после установки параметров нажмите кнопку «set» в течение 2 секунд, затем отпустите, имя текущего режима будет мигать один раз, а затем вернуться на главный экран, задайте параметры успеха!
5. функция P-5 количества циклов и направления может быть установлена, «----» представляет бесконечную петлю, введите настройки параметров LOP, коротко нажмите кнопку «стоп», чтобы переключить LOP1 и LOP2, LOP1 от имени реле включается, а затем выключается, LOP2 от имени реле сначала выключено, а затем проводимость.
6. при установке параметра функции обнаружения напряжения нижний предел напряжения nL1 должен быть ниже верхнего предела напряжения UL1, в противном случае основной интерфейс будет отображать ERR, А затем вернитесь к интерфейсу настройки параметров, вам нужно повторно установить параметры напряжения.
Основной интерфейс: в реле не работает отображение состояния «0000» (без десятичной точки), с десятичной точкой в состоянии реле.
Экран выбора режима: нажмите кнопку «SET», чтобы войти, после завершения настройки нажмите кнопку «SET», чтобы вернуться к главному экрану.
"Стоп" кнопки расширения:
Режим включения реле:
1. ВКЛ: реле позволяет проводить в режиме ON-time;
2. Выключение: реле, запрещающее проводимость, всегда закрыто;
В главном интерфейсе нажмите кнопку «стоп», чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, нажмите на реле)
Режим сна:
1. автоматический Режим сна «C-P»: долгое время не работает, цифровая трубка автоматически закрывает дисплей, программа нормальной работы, любой ключ для пробуждения (функция клиента на выбор);
2. "O-d" Нормальный режим: цифровой дисплей всегда открыт;
Нажмите кнопку «стоп» в течение двух секунд, а затем отпустите для переключения «C-P» и «O-d», в котором текущее состояние мигает, а затем Вернитесь на главный экран.
