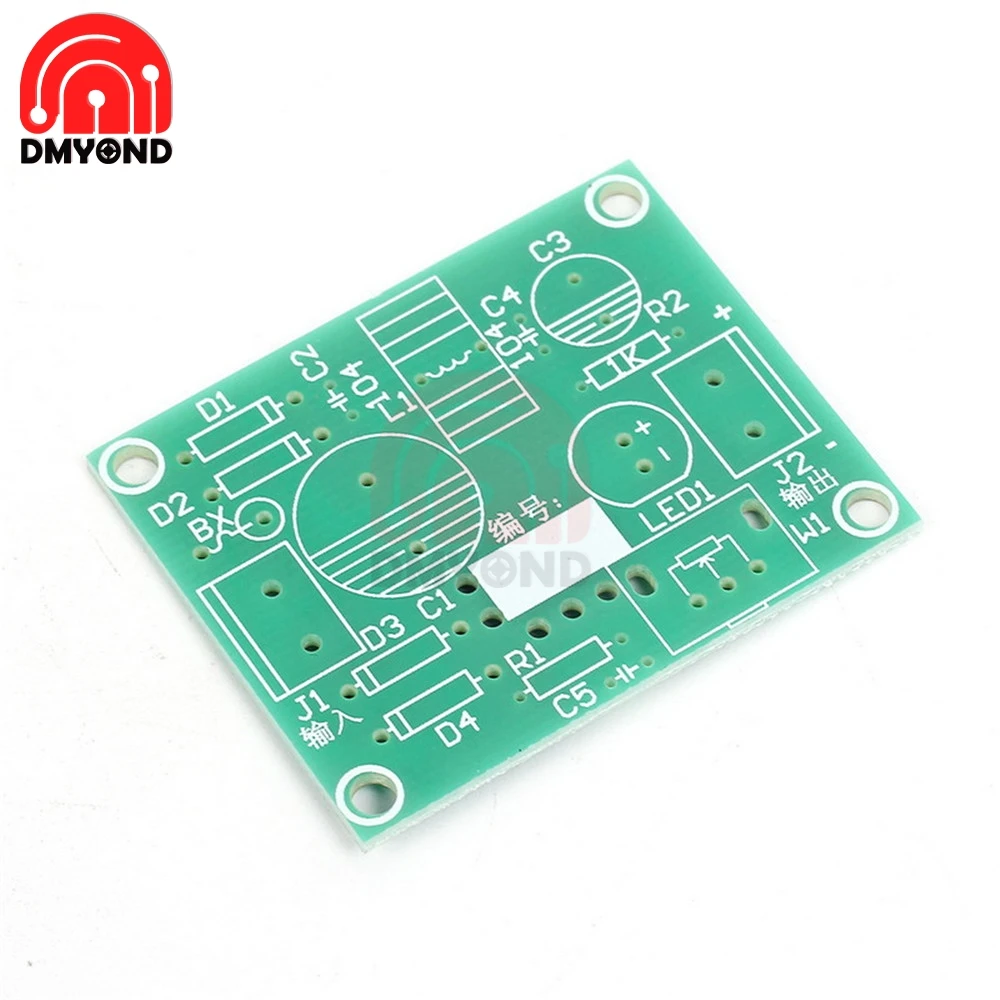

Набор для сборки электронного модуля LM2596 Регулируемый стабилизатор напряжения

1. Функция:

Он может вводить нестабильный переменный ток и выходное Регулируемое напряжение. Минимальное выходное напряжение составляет 1,23 В, максимальный выходной ток-3 А. LM2596 содержит осциллятор с фиксированной частотой (150 кГц) и стабилизатор контрольного напряжения (1,23 В) и имеет идеальную схему защиты, ограничение тока, контур отключения тепла и так далее. Эта схема имеет преимущества высокой эффективности и низкого тепла. Он может полностью использовать различные трансформаторы холостого хода вокруг вас, чтобы сделать стабильное напряжение стабильным источником питания.

2. Рабочее напряжение:

LM2596-это переключатель стабилизатора напряжения и понижающей цепи. Убедитесь, что входное напряжение выше выходного напряжения. Общий вход-3,2 в-40 В, а выход-1,23 В-35 В.

3. Принцип цепи:

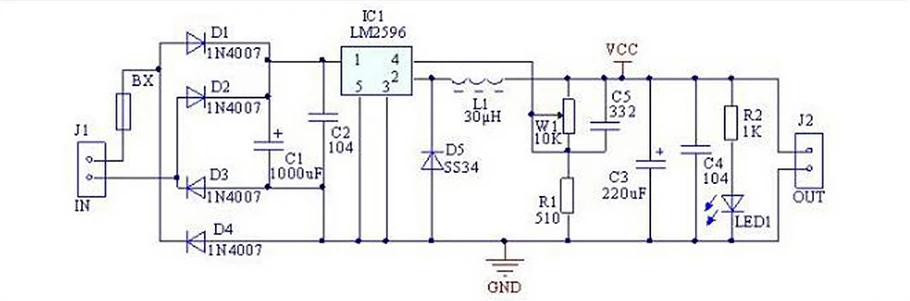

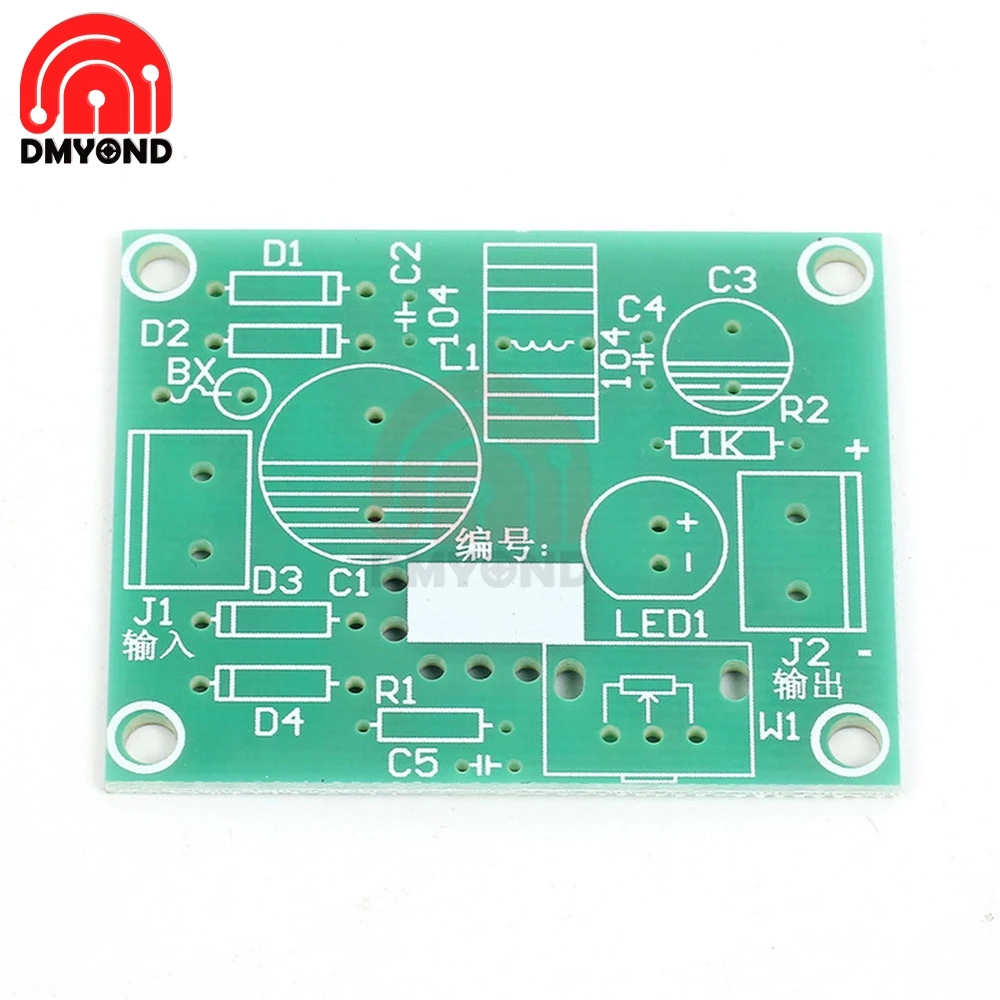

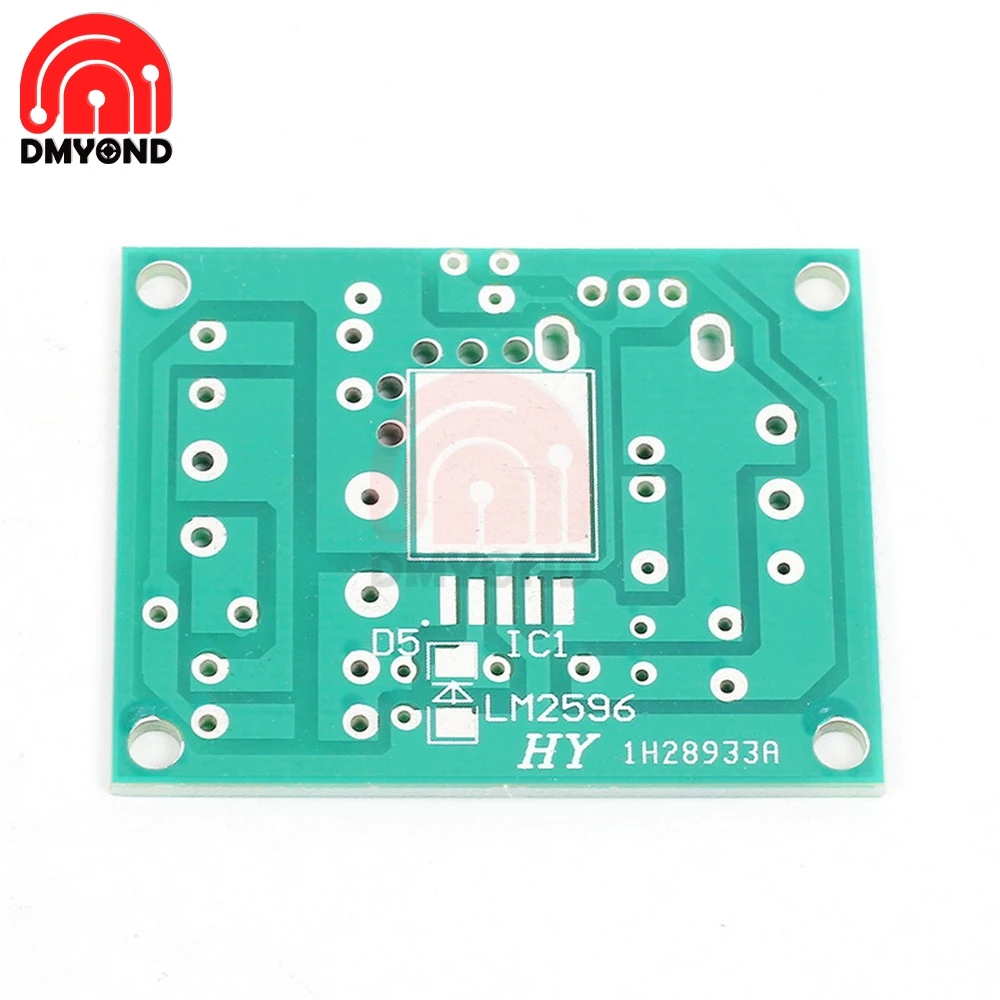

Нестационарный вход напряжения переменного тока J1 был выпрямлен d1-d4, C1 и C2 фильтруется как входное напряжение LM2596 выходное стабильное напряжение постоянного тока от J2 через LM2596. C3, C4-это Емкость выходного фильтра. R2 и LED2 составляют цепь индикатора. LED1 8 мм белый светодиод. Его яркость может примерно указывать выходное напряжение. Если яркость слишком яркая, вы можете увеличить сопротивление R2 должным образом. L1-это специальная индуктивность, которая выступает в качестве преобразования энергии. D5-диод Шоттки, который играет непрерывную роль в цепи. C5 мешает цепи. Выходное напряжение R1 и W1 может быть рассчитано по следующей формуле: Vo = 1,23 (1 + W1/R1)

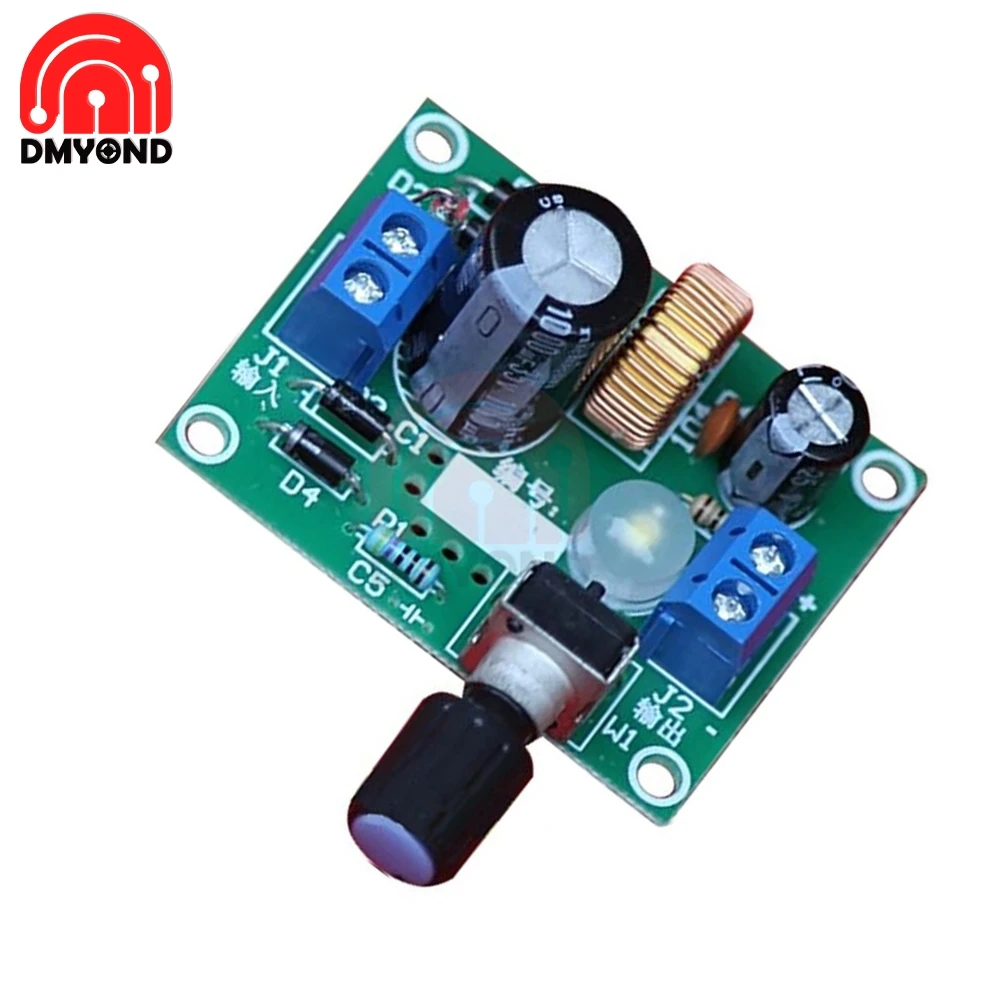

Упаковка включает:

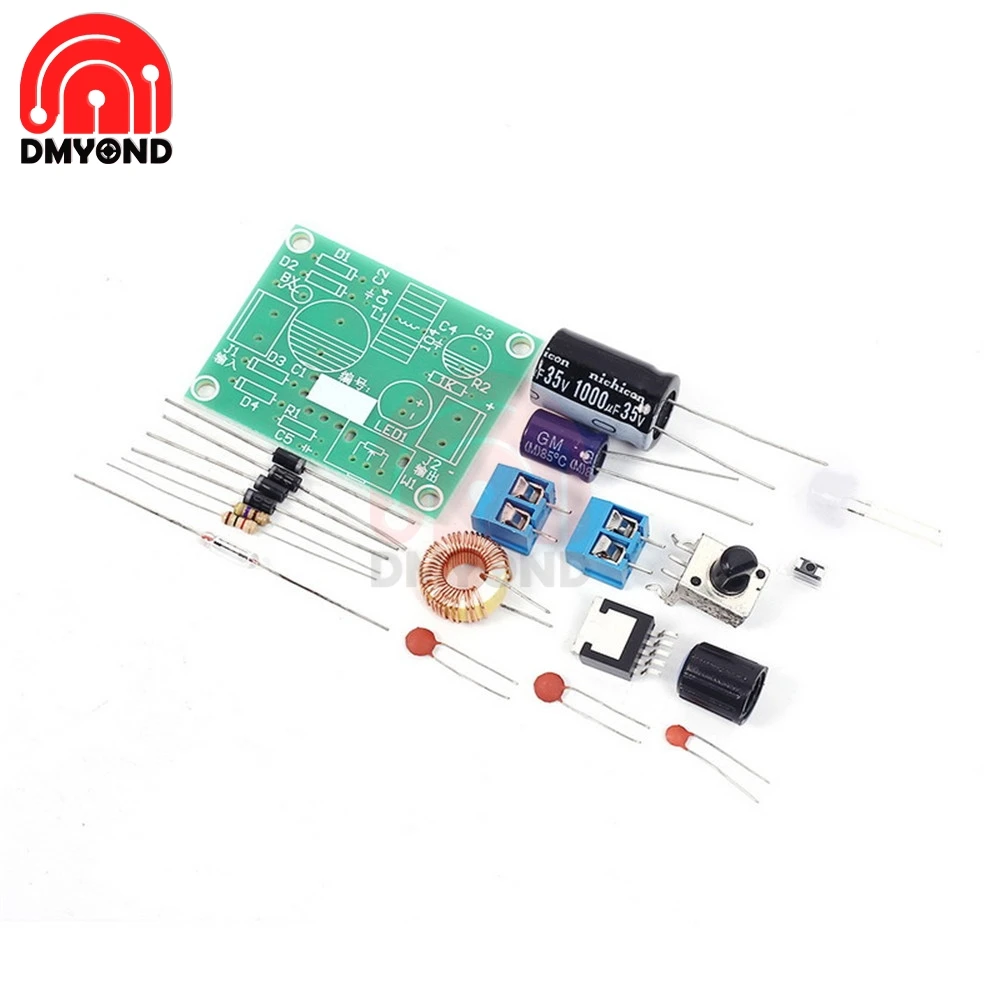

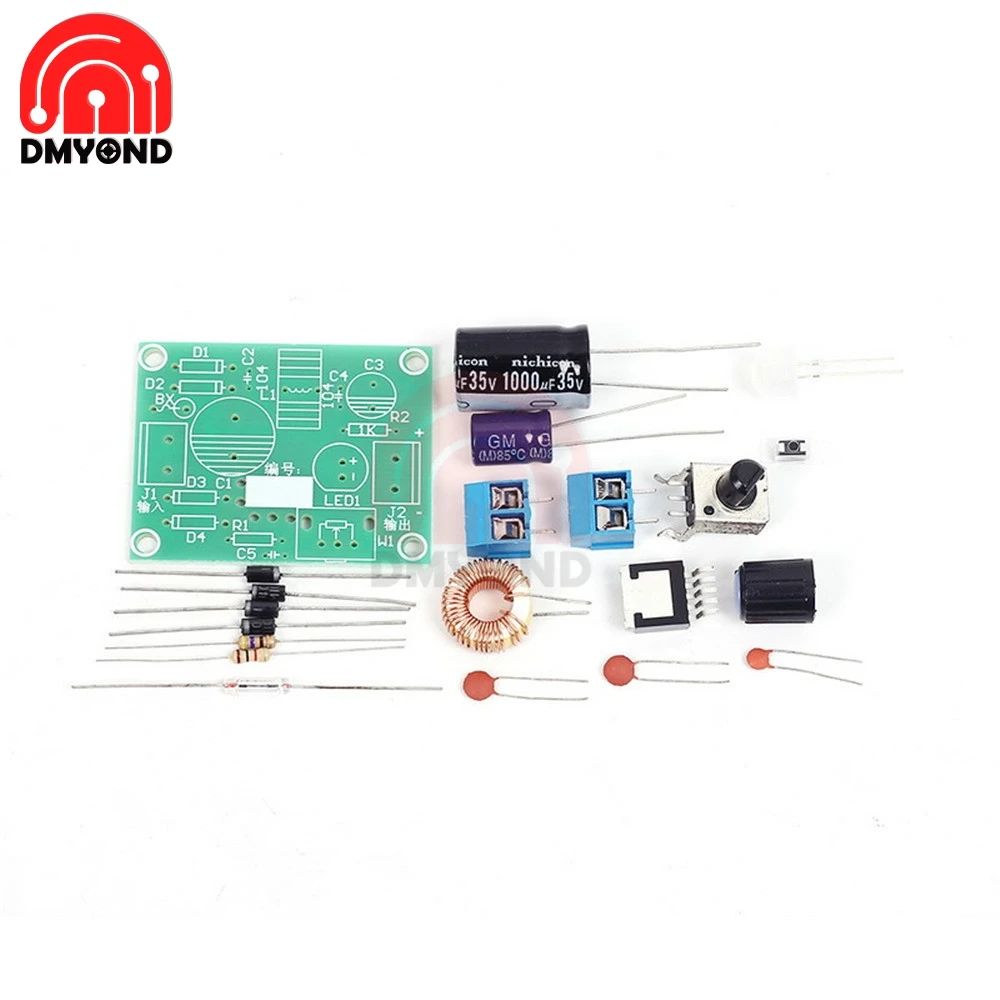

1 *    DIY Kit LM2596 стабилизаторы напряжения регулируемые точные Понижающие модуль питания
