Обзор

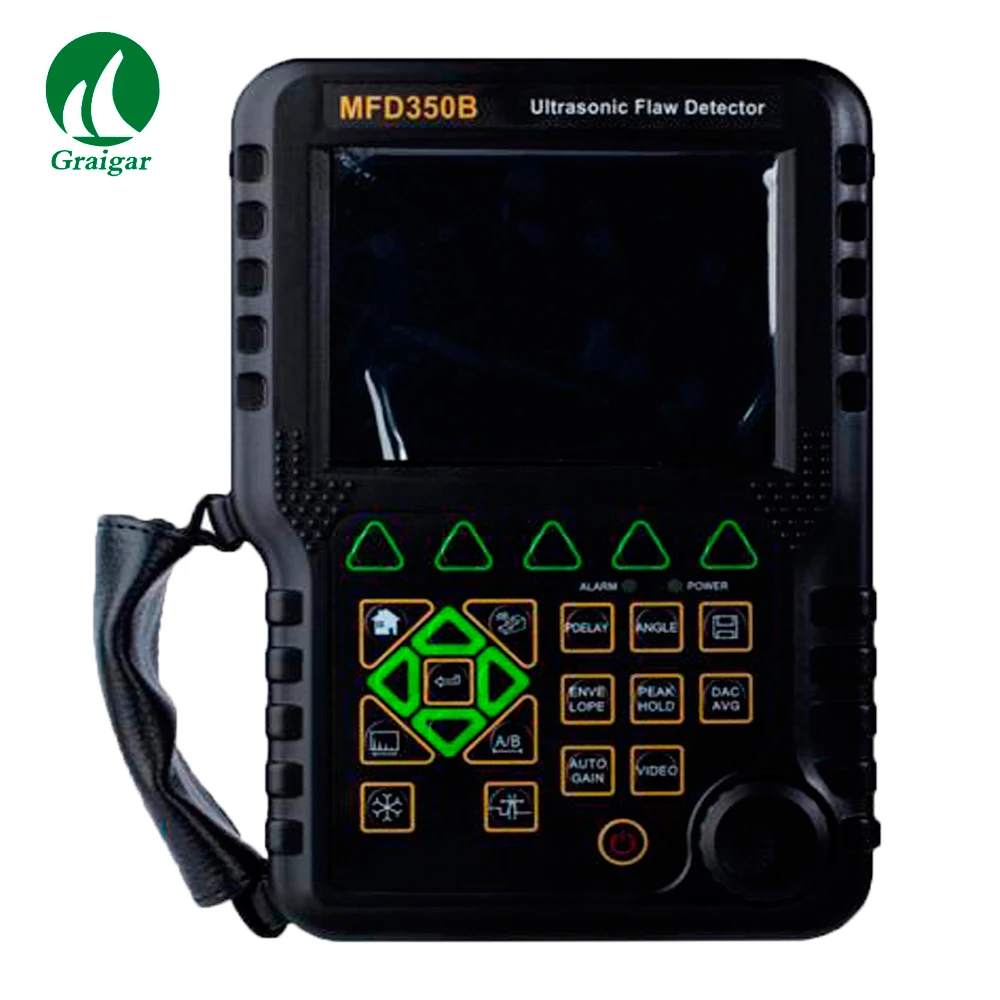

MFD350B Портативный цифровой ультразвуковой дефектоскоп является экономичной и практичной моделью, улучшенной
На MFD500. За исключением различий в диапазоне измерений, рабочей частоте и передаче
Импульсный параметр, другие характеристики такие же, как MFD500.

На основе ультразвукового импульсного отражения принцип тестирования, MFD350 контролирует весь процесс тестирования
Мини-процессор. И он имеет низкую мощность и может заряжать две модели, такие как онлайн
Зарядка и автономная зарядка. И может работать непрерывно около 8 часов. С большой емкостью,
Цифровой многоцветный TFT LCD, оригинальный импортный стабильный IC, малый размер, легкий вес, стабильная производительность и
Выгодная цена, MFD350 является одним из высококлассных и экономичных ультразвуковых дефектоскопов нашей компании.

Ключевые особенности

С английским дисплеем, меню master-slave, клавишей быстрого доступа и цифровой быстрой ручкой, он разработан с передовой технологией и может использоваться очень удобно.

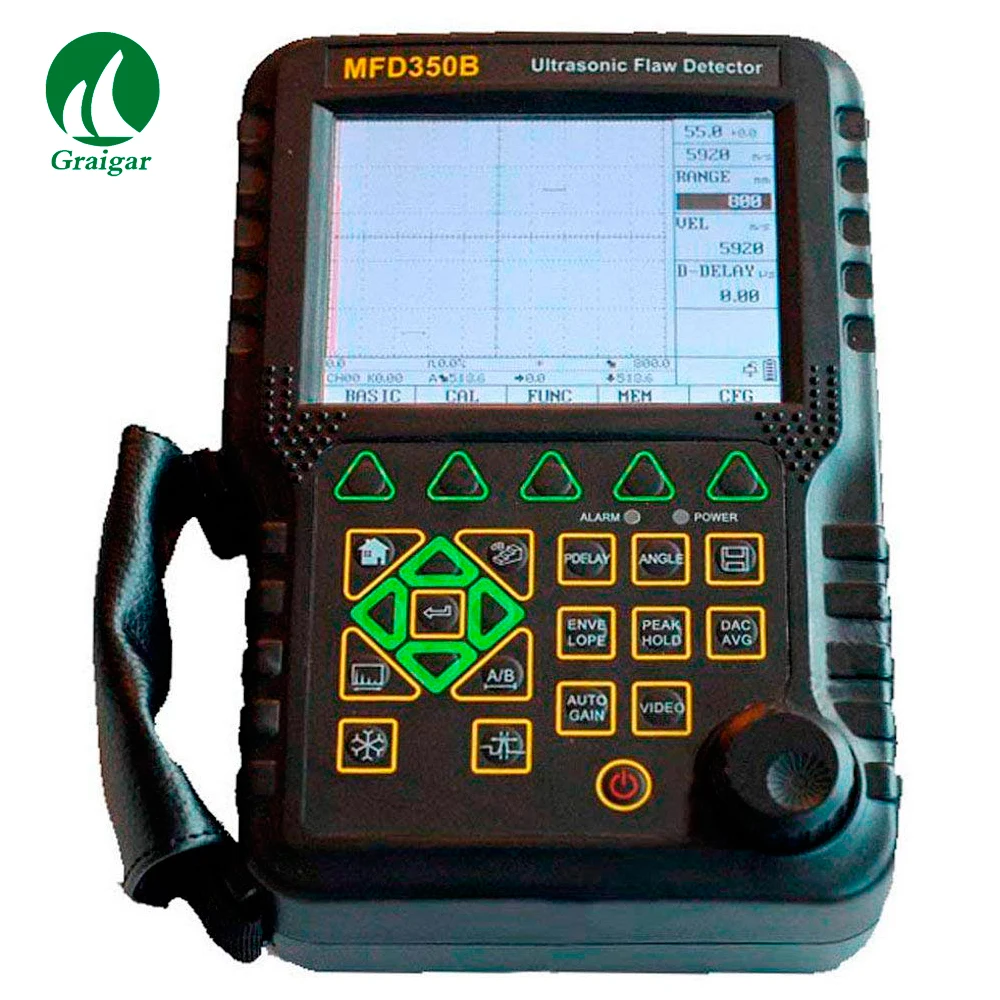

С цифровым цветным TFT ЖК-дисплеем, он может выбрать цвет фона и цвет волны в соответствии с окружающей средой. И яркость ЖК-дисплея также может быть установлена самостоятельно.

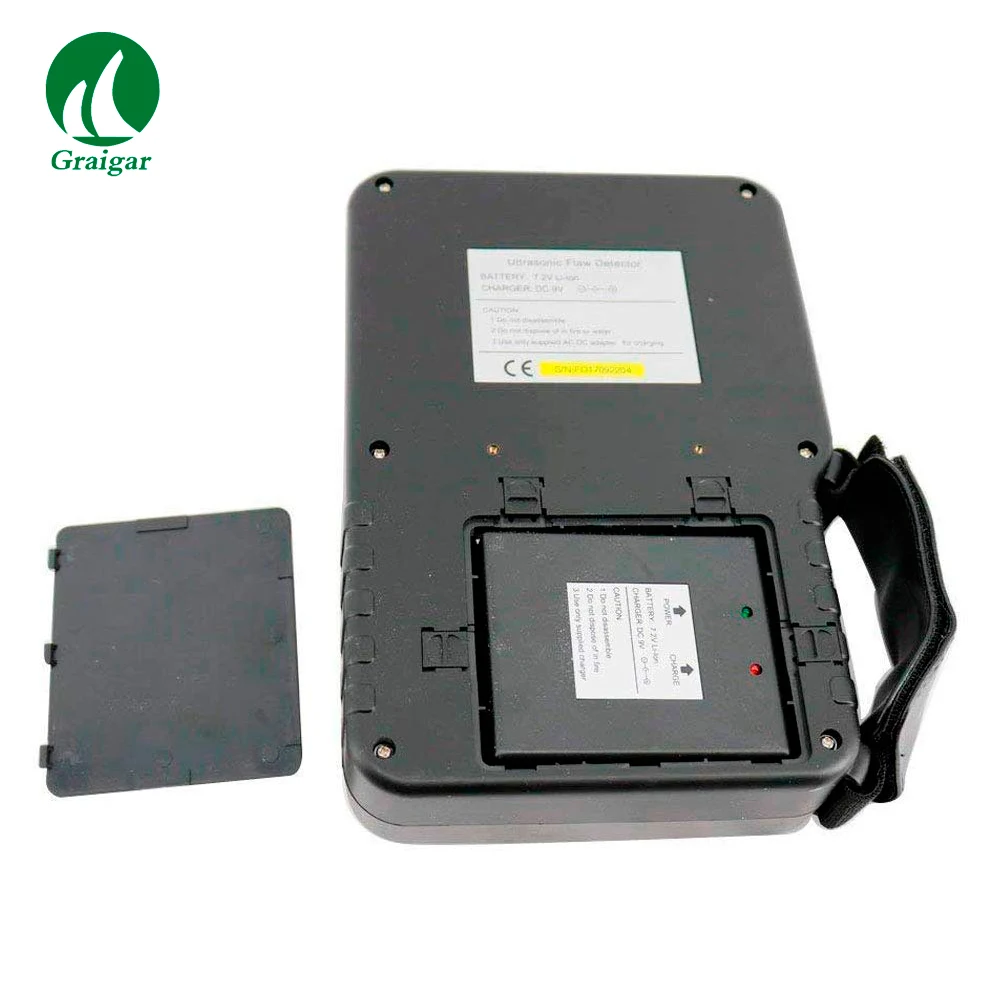

Разработан с высокой производительностью гарантийный модуль батареи, это легко для разборки и сборки. И он может заряжать отдельно в автономном режиме. И большая емкость и высокопроизводительный литий-ионный аккумулятор модуль делают прибор'

Непрерывное рабочее время до более 8 часов,
С небольшим размером и малым весом, инструмент можно держать одной рукой. Он долговечен в использовании и лидирует в отрасли.

Диапазон

0 ~ 6000 мм (при скорости стали); диапазон выбирается в фиксированных ступенях или непрерывно изменяется.

Пульсер

Шип возбуждения с низким, средним и высоким выбором импульсной энергии.

Частота повторения импульса: вручную регулируется от 10 до 1000 Гц.

Ширина импульса: фиксированная, нерегулируемая

Демпфирование: 100, 200, 400 Ом выбирается для удовлетворения различных потребностей в разрешении и чувствительности.
Режим работы зонда: одиночный элемент, двойной элемент и через передачу;

Приемник
Выборка в режиме реального времени на частоте 160 МГц достаточно высокая скорость для записи информации о дефектах.
Исправление: Положительная Половина волны, отрицательная Половина волны, полная волна и RF

Шаг дБ: 0 дБ, 0,1 дБ, 2 дБ, 6 дБ ступенчатое значение, а также режим автоматического усиления

Сигнализация
Будильник со звуком и светом.

Мермори

Всего 100 каналов конфигурации хранят все рабочие параметры инструмента плюс кривая DAC/AVG;
Хранимые данные конфигурации могут быть легко просмотрены и отозваны для быстрого, повторного инструмента
Настройка. Всего 1000 наборов данных хранят все рабочие параметры инструмента плюс A-scan. Все каналы конфигурации и наборы данных могут быть перенесены на ПК через порт USB.


Функции
Пиковое удержание: автоматический поиск пиковой волны внутри ворот и удержание ее на дисплее.

Расчет эквивалентного диаметра: Узнайте пиковое эхо и Вычислите его эквивалентный диаметр.

Непрерывная запись: Записывайте дисплей непрерывно и сохраняйте его в памяти внутри
Инструмент.

Локализация дефекта: локализовать положение дефекта, включая расстояние, глубину и его плоскость
Расстояние проекции.

Размер дефекта: рассчитать Размер дефекта

Оценка дефекта: оцените дефект по эхо конверту.

ЦАП: коррекция амплитуды расстояния

AVG: функция увеличения размера расстояния

Измерение трещин: Измерьте и Вычислите глубину трещин

B-SCAN: отображение поперечного сечения тестового блока.

Часы в реальном времени
Часы в реальном времени для отслеживания времени.

Коммуникация
Высокоскоростной коммуникационный порт USB2.0

Технические характеристики
Диапазон: (0 ~ 6000) мм
Полоса пропускания: (0,5 ~ 10) МГц
Скорость материала: (1000 ~ 9999) m/s
Динамический диапазон:? 32 дБ
Вертикальная линейная погрешность:? 3%
Горизонтальная линейная погрешность:? 0.2%
Разрешение:> 40 дБ (5P14)
Чувствительность: 60 дБ (плоское глубокое отверстие 200 мм, Dia2)
Отклонение: (от 0 до 80) % Линейный
Уровень шума:? 10%
Источник питания: 9 В постоянного тока; Литиевые батареи работают от 4 до 8 часов и более
Температура окружающей среды: (-20 ~ 50)
Относительная влажность: (20 ~ 95) % RH
Габаритные размеры: 263 × 170 × 61 (мм)

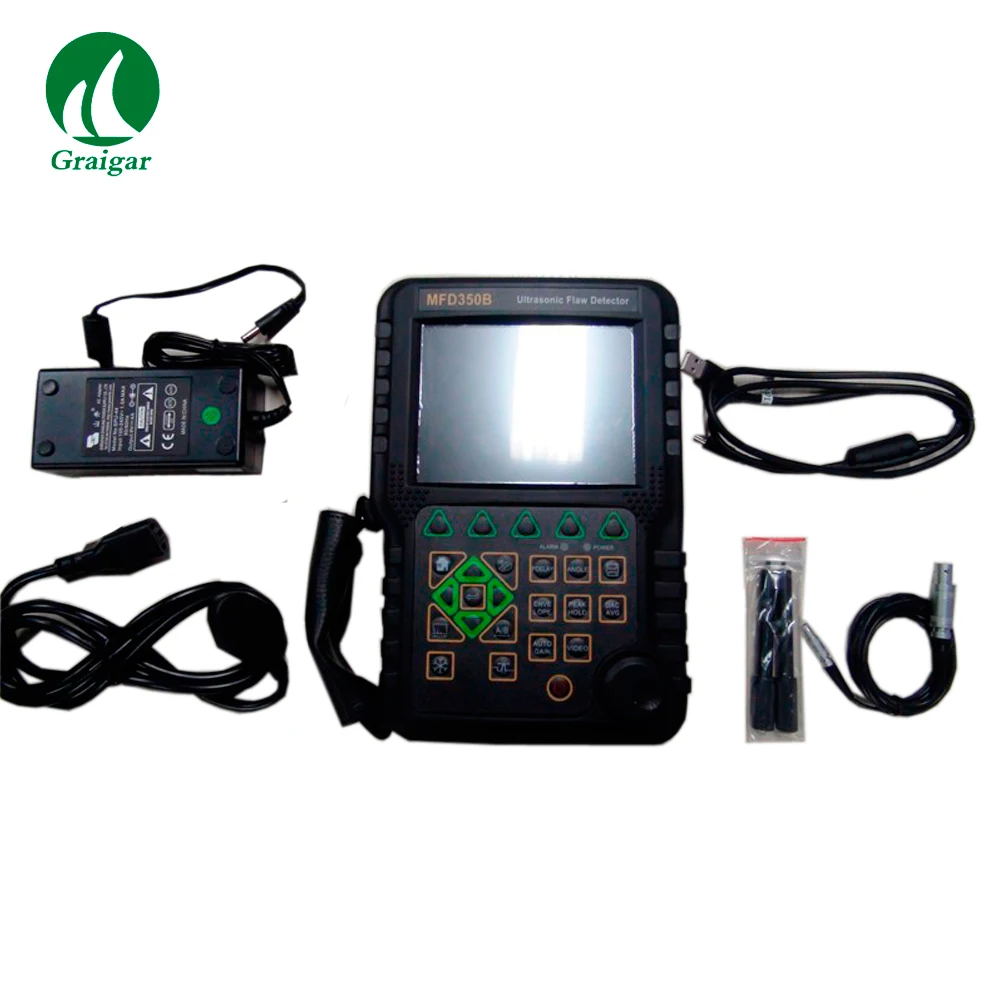

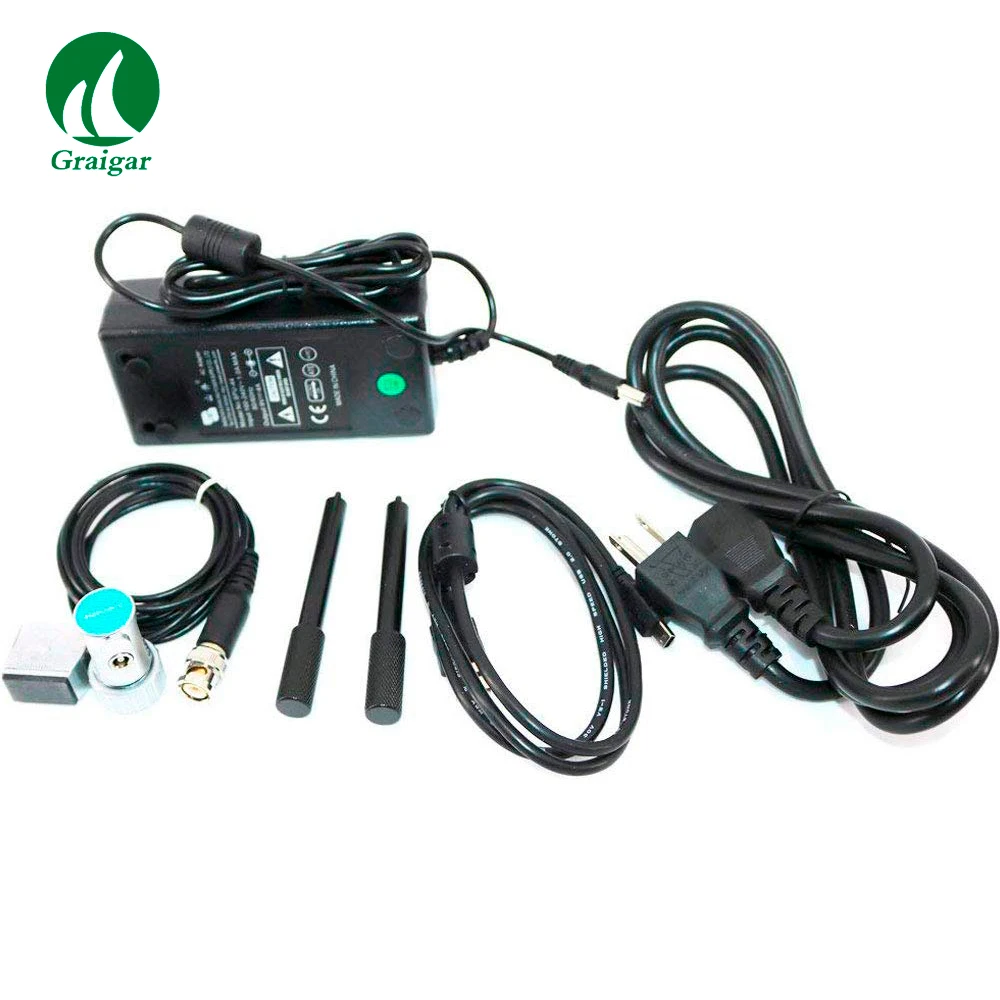

Стандартная конфигурация MFD350B

Нет.

Товар

Количество

1

Основной корпус

1

2

Зонд прямого луча

1

3

угловой зонд

1

4

Кабель машинного зонда (Q9-Q9)

1

5

Модуль батареи

1

6

Адаптер питания (зарядное устройство)

1

7

Опорный столб

1

8

Руководство по эксплуатации

1

9

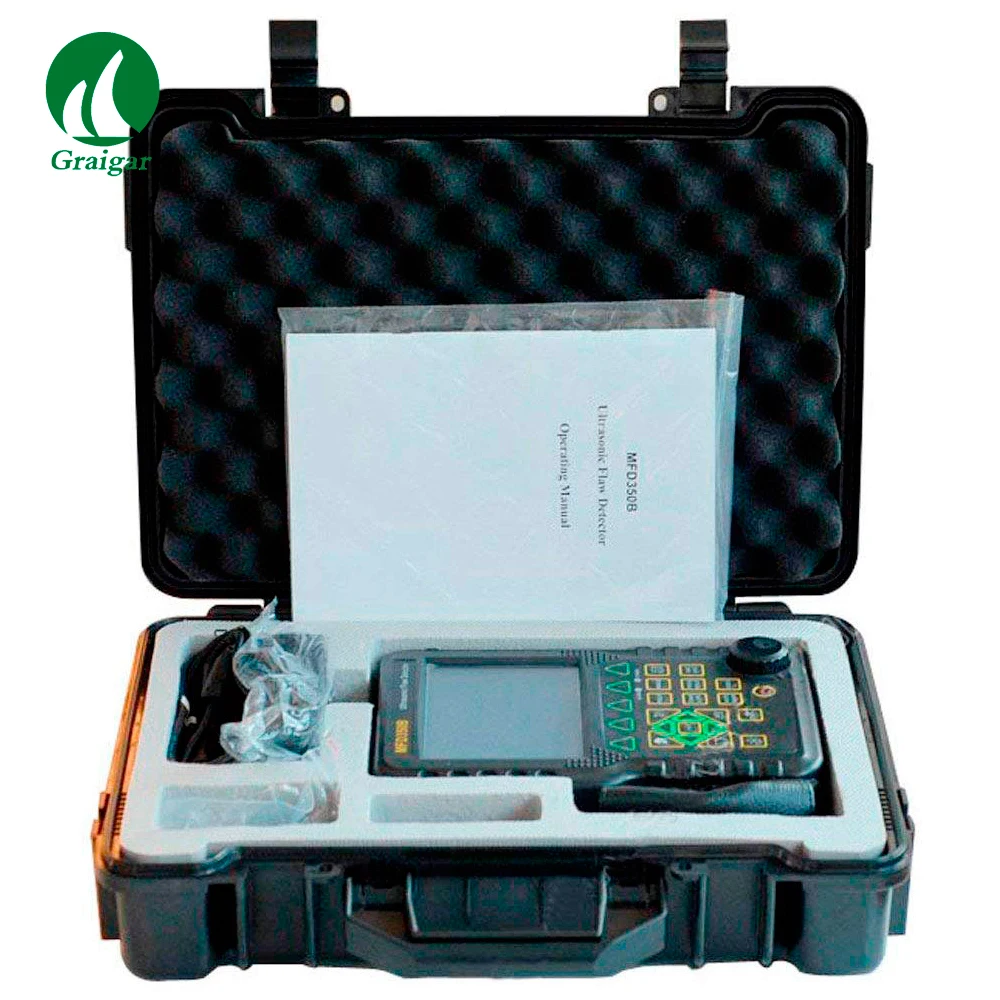

Чехол для инструмента

1

10

Программное обеспечение для обработки данных

1

11

Usb-кабель для связи

1
