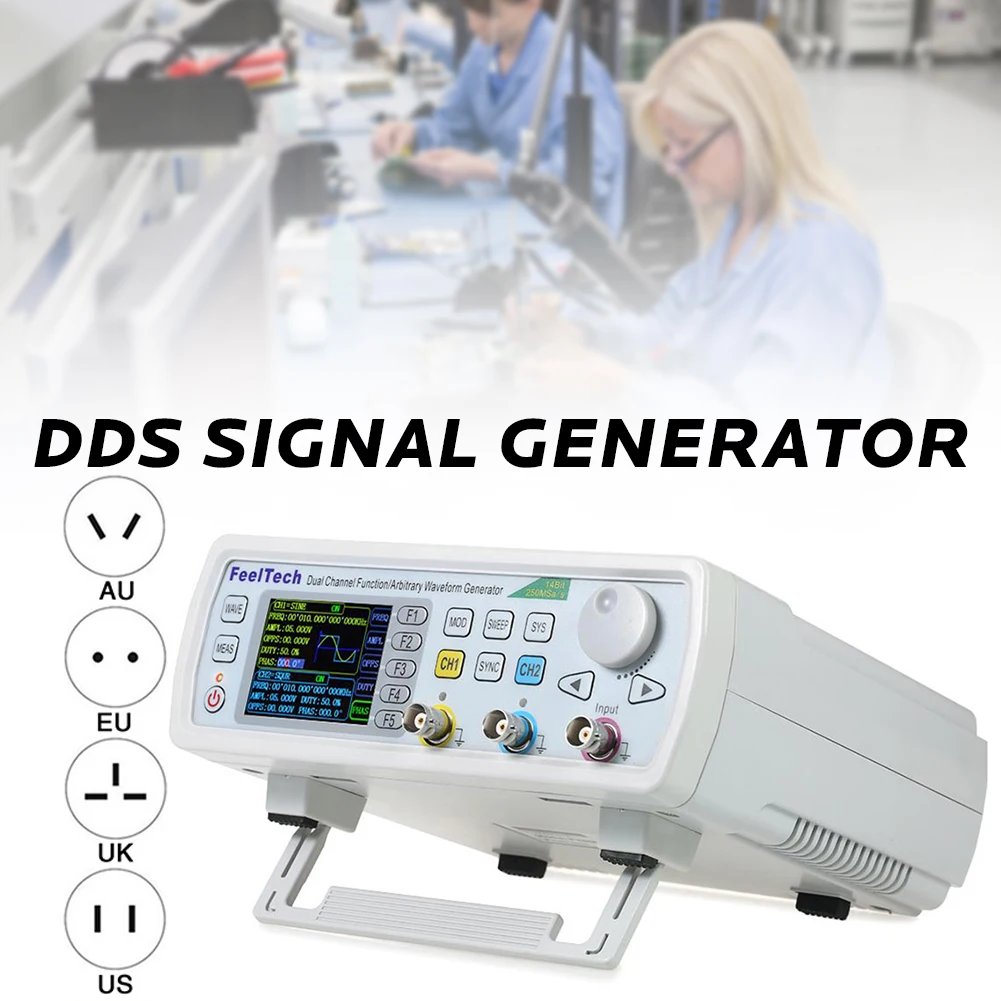

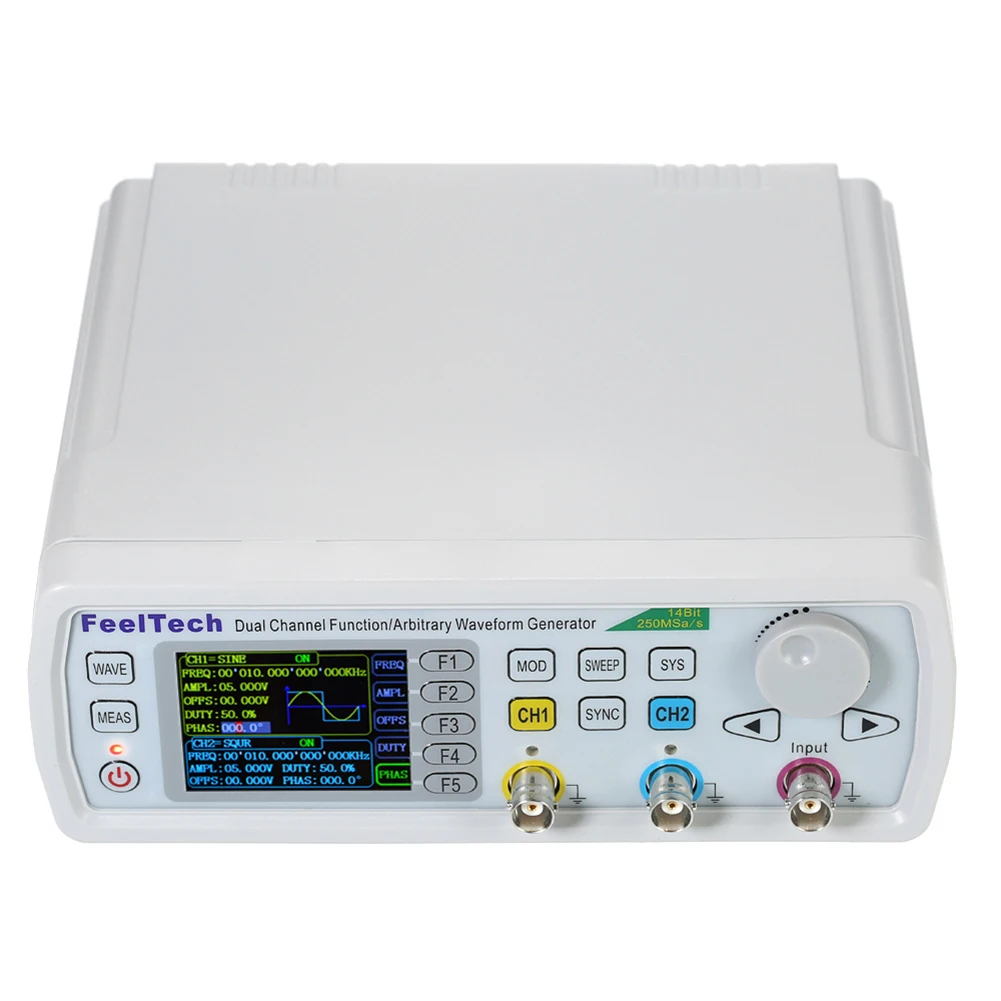

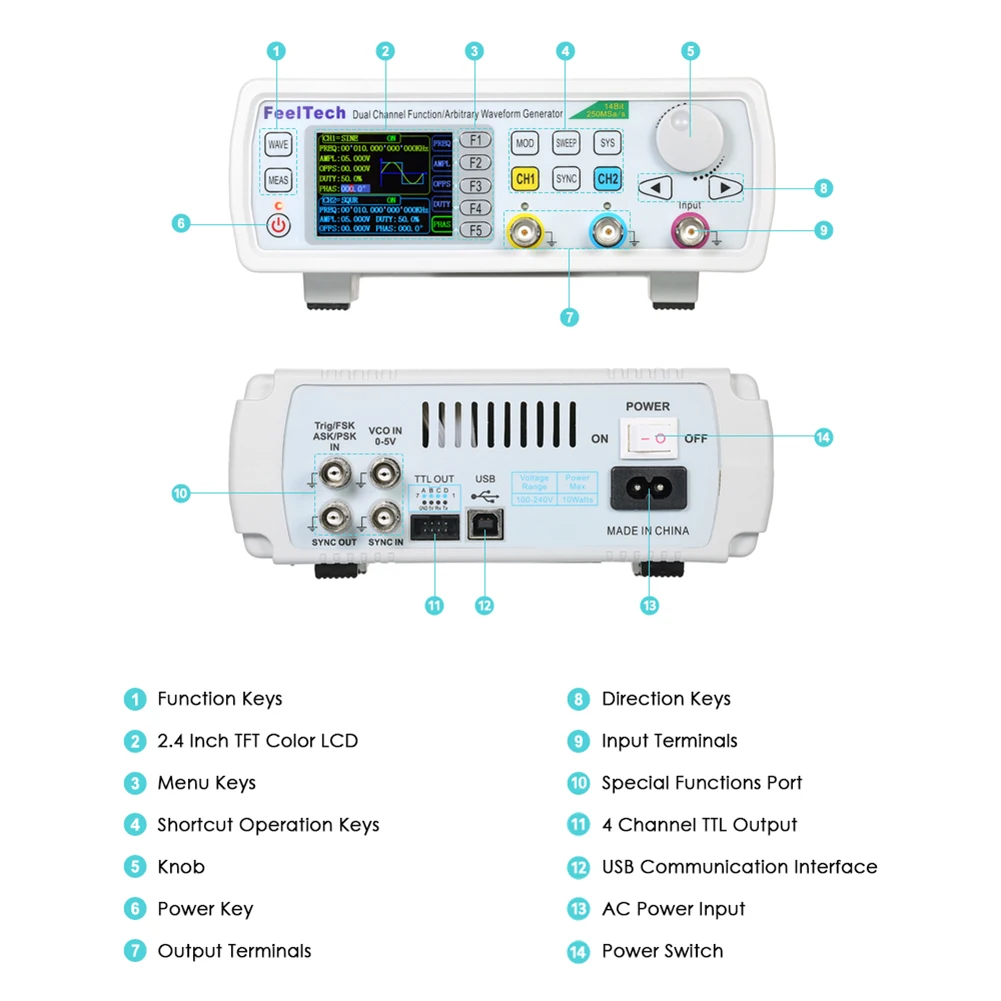

FY6600 60M серии 60 МГц двухканальный цифровой измеритель частоты генератор сигналов

FY6600 60M серии 60 МГц двухканальный цифровой измеритель частоты генератор сигналов

60 МГц двухканальный цифровой измеритель частоты генератор сигналов произвольная Функция DDS

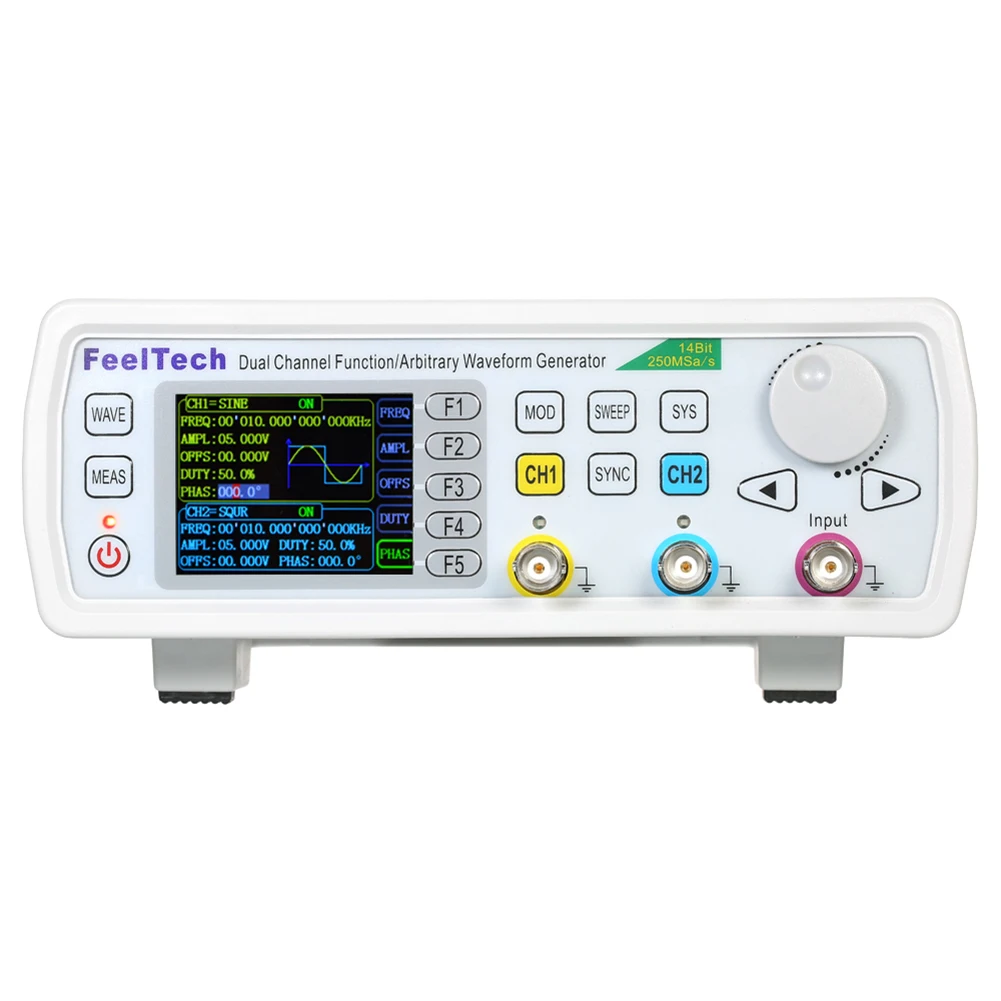

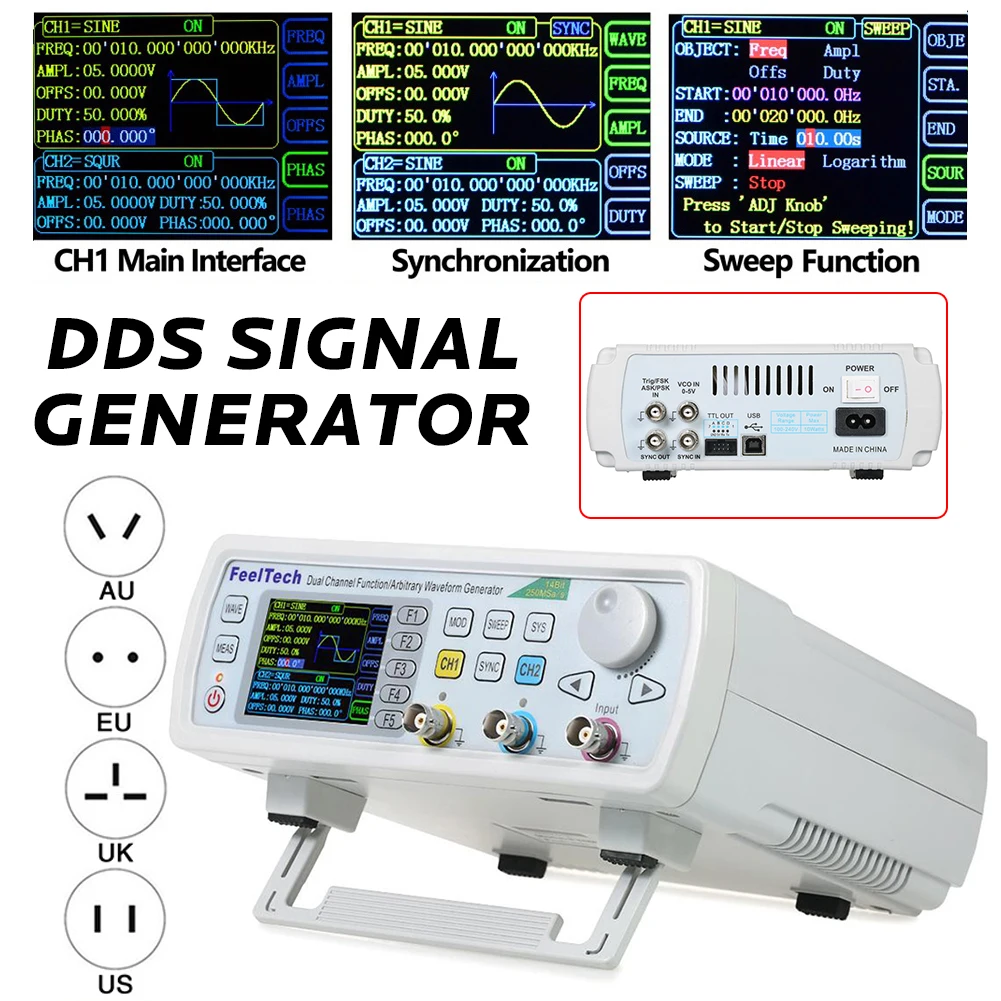

Двухканальный генератор сигналов FY6600 сочетает в себе различные функции, такие как функциональный генератор сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, сканирование, счетчик и счетчик частоты времени. Прибор использует технологию прямого цифрового синтезатора (DDS) для обеспечения стабильных, точных, чистых и низких сигналов искажений. Это идеальный инструмент для тестирования или измерения для инженеров электроники, электронных лабораторий, обучения и исследований.

Особенности:
Технология прямого цифрового частотного синтезатора (DDS) обеспечивает стабильные, точные, чистые и низкие искажения сигналов.

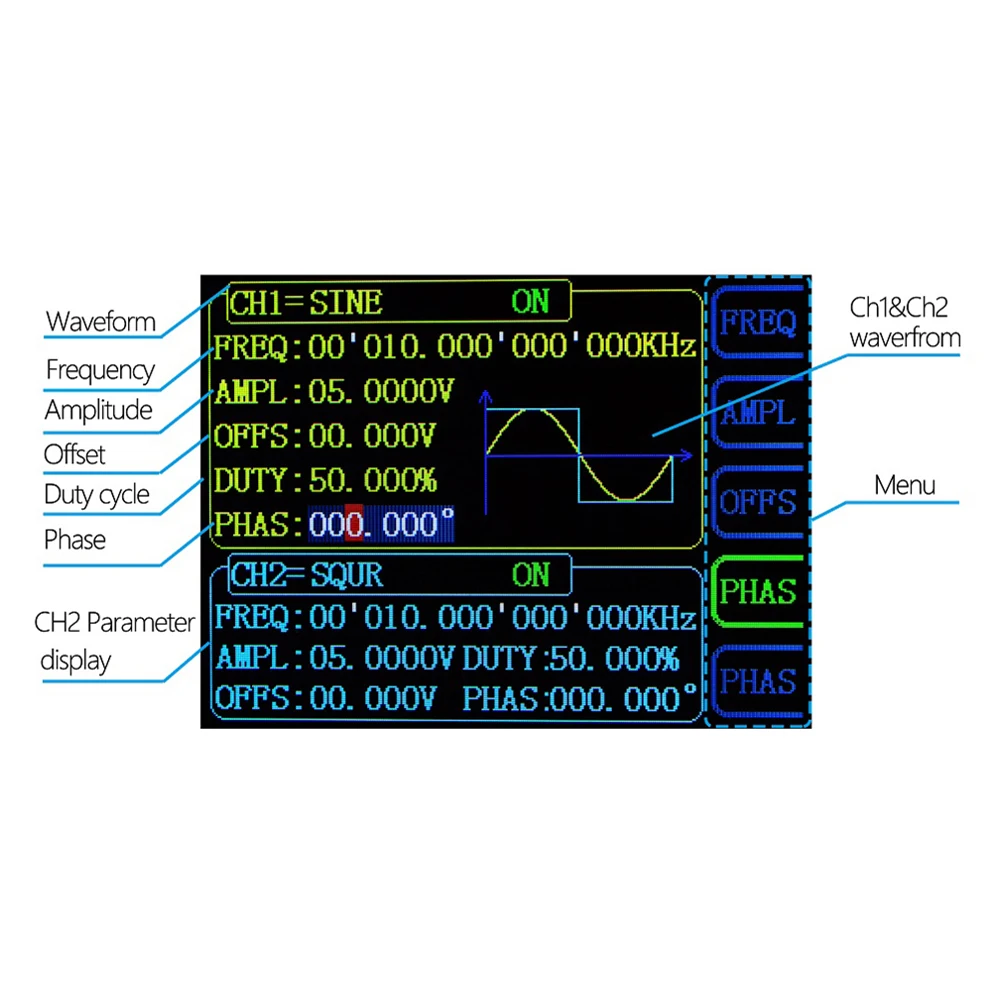

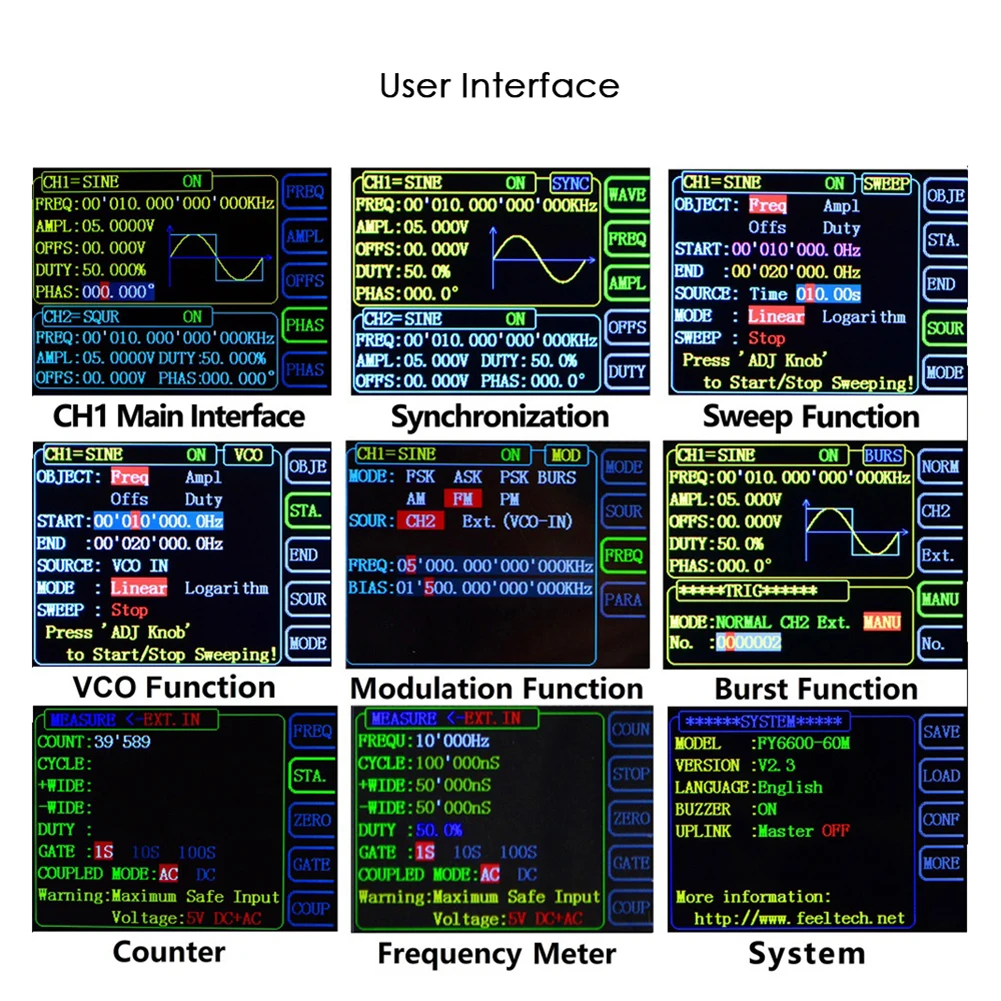

2,4-дюймовый TFT цветной ЖК-дисплей, разрешение 320*240, параметры дисплея и CH1 графика одновременно и CH2.
Используйте 14-битный высокоскоростной преобразователь чипов D/UM (погрешность квантования 5Vpp менее 1МВ), частота дискретизации 250MSa / s и 14-битное вертикальное разрешение.
Группа функций вывода может быть до 97/произвольных сигналов: Предустановленная 33 группы волн и пользовательская определенная 64 группы волн.
Произвольная группа хранения сигналов 64, каждая глубина хранения сигналов составляет 8192*14 бит.
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция сканирования: сканирование и логарифмическая функция линейного сканирования; Время сканирования 0,01 с-999,99 секунд; Направления вперед, назад и круглого хода.
Функция VCO (контроль выходного напряжения): контроль частоты/амплитуды/смещения/напряжения рабочего цикла и модуляции шим.
Функция вывода разрыва: есть ручной триггер, для выбора доступны внутренние и внешние триггеры CH2. Он может производить 1 ~ 1048575 наручных машин.
Функция счетчика частот: максимальная доступная частота составляет 100 МГц, а минимальная доступная частота-0,01 Гц.
Функция счетчика: 2 комбинированных режима измерения муфты, включая соединение постоянного и переменного тока.
Поддерживает два или более генераторов сигналов для подключения нескольких выходов и поддерживает до 16 одновременных выходов.
Полностью независимый от двух выходных каналов, синхронная работа между каналами.
Настройте фазу двух каналов с точностью 0,01 °.
Высокое разрешение амплитуды: разрешение может достигать минимальной амплитуды 1МВ и амплитуды 0Vpp ~ 20Vpp.
Период каждого канала может регулироваться независимо (0.01%-99.99%) с разрешением 0.01%.
-10V ~ + 10V DC диапазон смещения с офсетным разрешением 0,001 v.
Функция хранения: 20 наборов пользовательских параметров могут быть сохранены и извлечены в любое время.

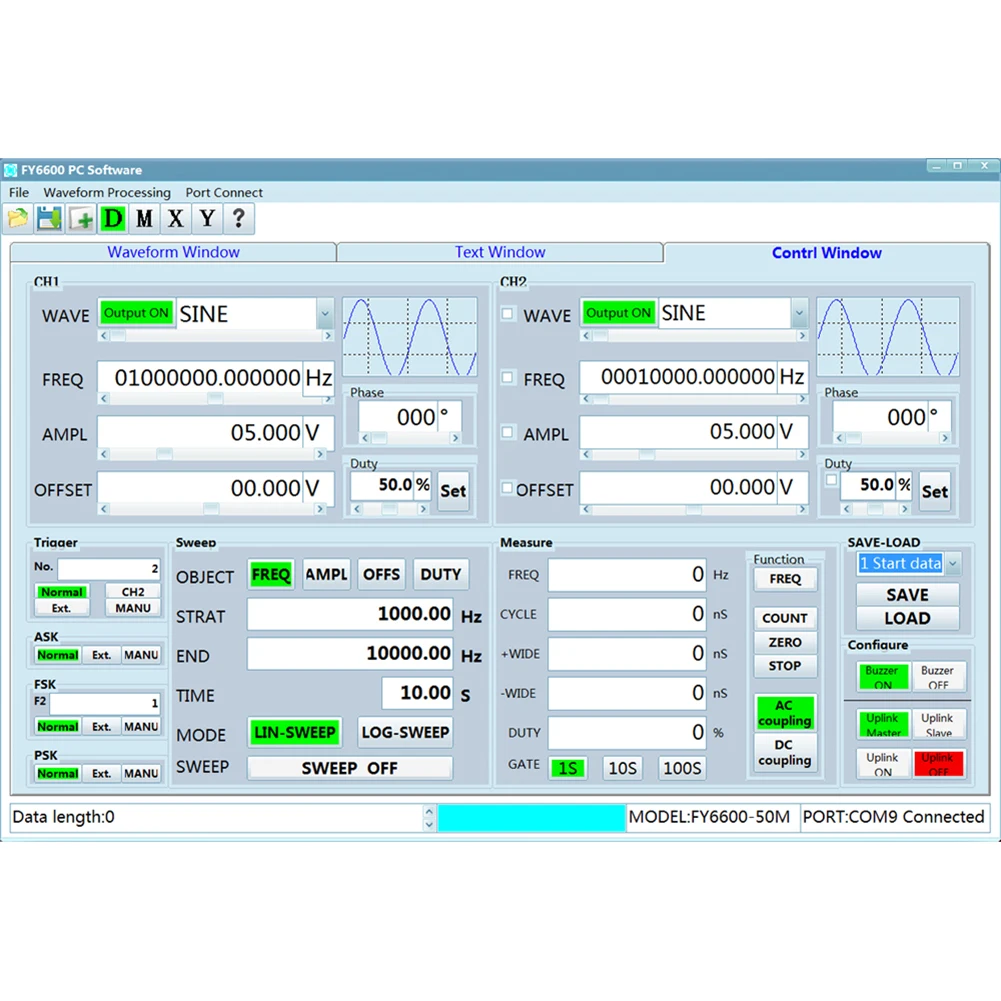

Функция связи: все функции могут контролироваться программой ПК, и протокол связи может быть открыт для вторичного развития.
Выход защиты от короткого замыкания: Когда нагрузка коротка, все каналы работают дольше 60 секунд.

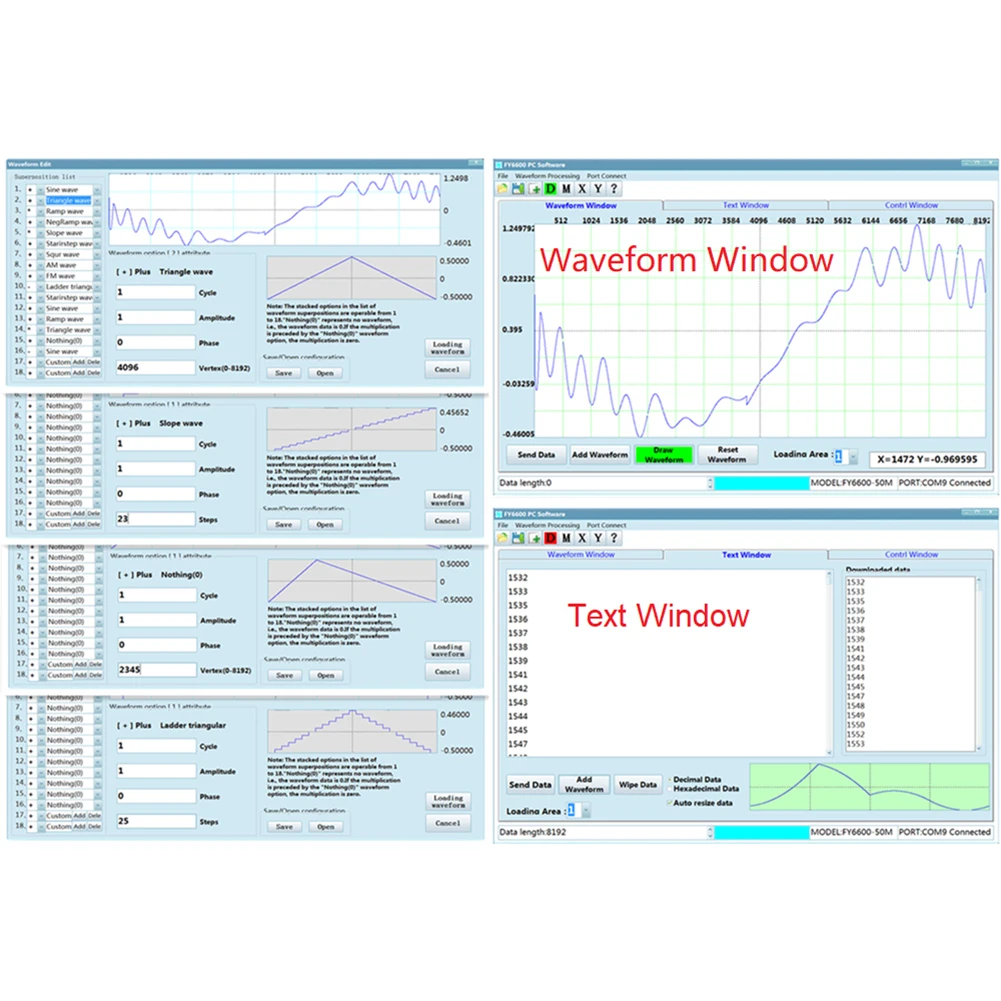

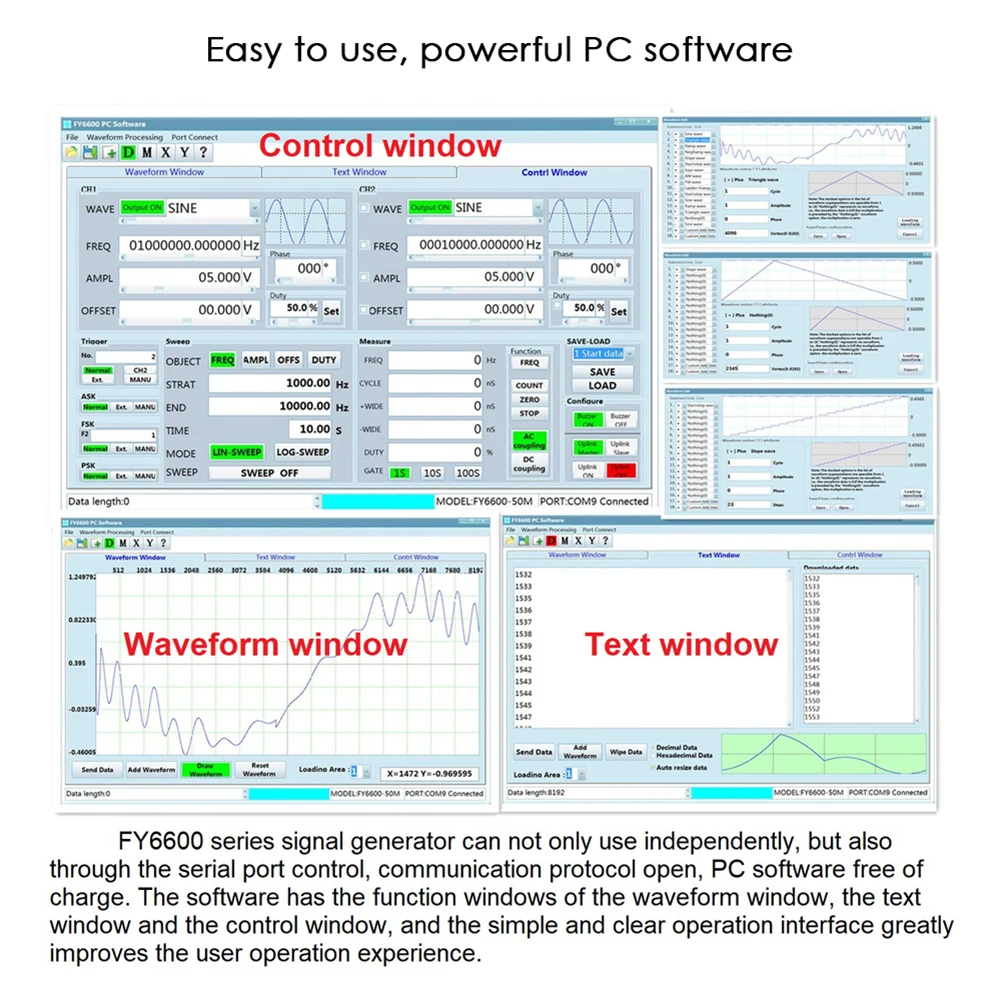

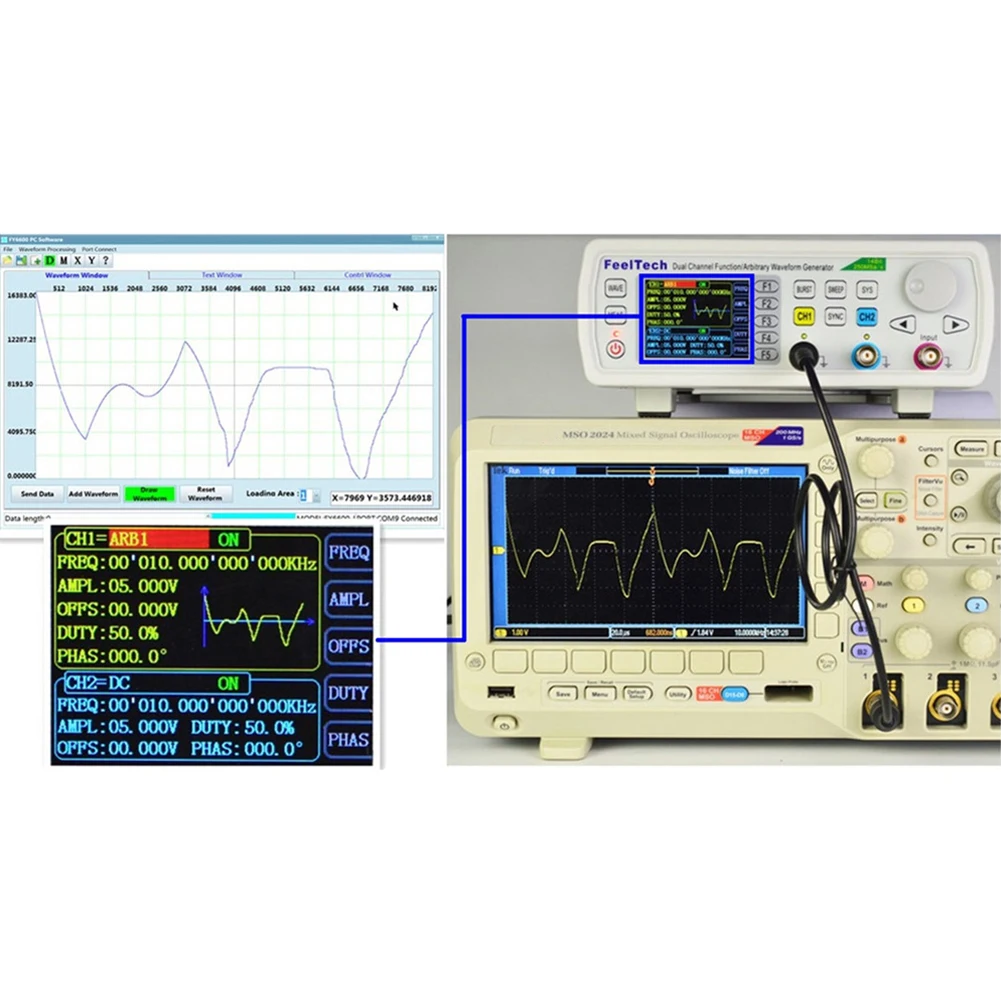

Функция редактирования произвольной формы: пользователи могут редактировать произвольные формы сигналов на ПК, а затем загружать выход инструмента.

Частотный параметр
Диапазон синусоидальной волны Гц ~ 60 0 МГц
Квадратная волна Гц ~ 25 0 МГц
Треугольная волна Гц ~ 10 0 МГц
Трап
Импульсная волна
Произвольная форма волны
TTL / COMS Гц ~ 20 0 МГц
Минимальная ширина импульса 20ns (минимальная ширина импульса всех моделей до 20ns)
Минимальное разрешение 1μгц
Точность частоты +/- 20ppm
Стабильность частоты +/- 1ppm / 3 часа
Параметр формы волны
Синус, квадратная волна (регулируемый Рабочий цикл), пульс (ширина импульса и время цикла можно точно установить), треугольная волна/рампа, зубная волна, CMOS, четырехканальный TTL, DC, половинная волна, полная волна, позитивные шаги, ступенчатый обратный индекс, стандартная обратная лорица импульсная полифония, шум, ECG кабель, трапециевидный пульс, синхронизация импульсов, импульсный узкий, гауссийский белый шум, AM, FM и другие настройки клиента 64 для определения формы волны
Длина волны 8192 точек * 14 бит
Частота дискретизации 250MSA/s
Вертикальное разрешение 14 бит
Синусоидальное гармоническое подавление ≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц)
Общее гармоническое искажение <0.5% (20 Гц ~ 20 кГц, 0dBm)
Квадратный подъем/время падения ≤ 7ns (VPP <5V)
Превышение ≤ 5%
Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%)
Линейность волн Sawtooth> 99% (0,01 Гц ~ 10 кГц)
Выходные параметры
Амплитуда (VPP) частота ≤ 10MHz10mhz20
1mVpp ~ 20Vpp 1mVpp ~ 10Vpp 1mVpp ~ 5Vpp
Разрешение 1МВ
Стабильный диапазон +/- 0.5% / 5 часов
Амплитудный планицидад +/- 2.5% (<10 МГц); +/- 5% (> 10 МГц)
Сигнал на выходе
Сопротивление 50Ω +/- 10% (Типичный)
Защита всех каналов от работы в течение 60 с в условиях короткого замыкания
Смещение постоянного тока
Диапазон офсетной частоты ≤ 20 МГц: +/- 10 В;> 20 МГц Частота: +/-2,5 В
Офсетное разрешение 1МВ
Фазовый параметр
Диапазон 0 ~ 359,99 °
Разрешение 0,01 °
TTL выход
Амплитуда TTL> 3Vpp
Fanout > 8 нагрузки TTL
Время вверх/вниз ≤ 10 нс
Выход COMS
Низкий уровень мощности <0,3 в
Высокий уровень мощности 1В ~ 10В
Время вверх/вниз ≤ 18 нс

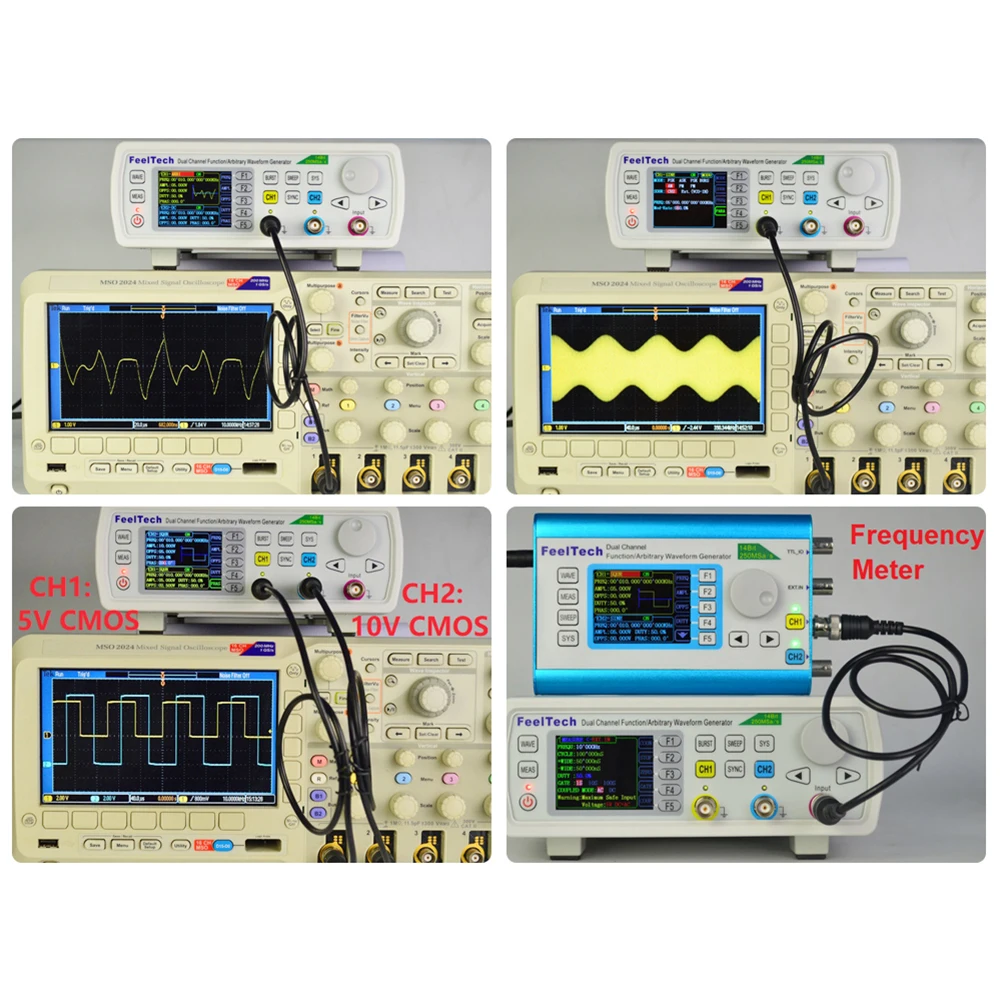

Функция счетчика частоты
Измерение частоты объекта, периода, положительной/отрицательной ширины импульса, рабочего цикла
Диапазон входного напряжения 2Vpp ~ 20Vpp
Диапазон частот: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: уровень времени двери 3 (1 сек, 10 сек, 100 сек) регулируется
Реакция
Диапазон подсчета 0 ~ 4294967295
Режим соединения 2 режима соединения: DC и AC
Руководство по эксплуатации в режиме подсчета
Функция сканирования
Синусоидальная волна, квадратная волна, пандусная волна, произвольная форма волны (кроме постоянного тока)
Тип сканирования линейный или Журнал сканирования
Направление сканирования вперед, назад и назад
Время сканирования 0,01 s-999,99 s/шаг
Частота сканирования объекта, амплитуда, смещение, рабочий цикл
Начальное положение и конечное положение диапазона настройки могут быть произвольно определены
Диапазон сканирования определяется параметрами конфигурации
Функция VCO (контроль выходного напряжения)
Диапазон входного сигнала 0 ~ 5 в модуляции
Частотный диапазон сигнала VCO 0-1000 Гц
Контроль объекта VCO контроль частоты напряжения (FCR), контроль амплитуды напряжения, контроль напряжения смещение, контроль напряжения Рабочий цикл
Специальная функция VCO может модулировать амплитуду (AM) или частоту модуляции (FM) с внешним аналоговым сигналом
Функция модуляции
Тип модуляции AM, FM, PM, ASK, FSK, PSK
Синусоидальная несущая Форма волны, прямоугольная волна, треугольная волна, пандусовая волна, произвольная форма волны (за исключением постоянного тока)
AM
Внутренний источник (CH2) /Внешний (порт VCO EM)
Синусоидальная модуляционная Форма волны, квадрат, треугольник, рампа, произвольная форма волны
Глубина 0% до 100%
Внутренняя Частотная Модуляция: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
FM
Внутренний источник (CH2) /Внешний (порт VCO EM)
Синусоидальная модуляционная Форма волны, квадрат, треугольник, рампа, произвольная форма волны
Внутренняя Частотная Модуляция: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
PM
Внутренний источник (CH2) /Внешний (порт VCO EM)
Синусоидальная модуляционная Форма волны, квадрат, треугольник, рампа, произвольная форма волны
Фазовый сдвиг 0 ° на 360 °
Внутренняя Частотная Модуляция: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
Спросить
Внутренний источник (CH2), внешний (запрос в порту), руководство
Модулированная волновая квадратная волна с 50% циклом работы
Частотный переключатель 1μгц ~ 10 МГц
Синусоидальная волна, квадратная волна, пандусная волна, произвольная форма волны (кроме постоянного тока)
Пульс 1 ~ 1048575
Ручной, внутренний, внешний (AC / DC) источник запуска
Общие параметры
Тип дисплея 2,4 дюйма TFT цветной ЖК-дисплей
Сохранить и загрузить номер 20
Позиция от 01 до 20 (по умолчанию начинается 01)

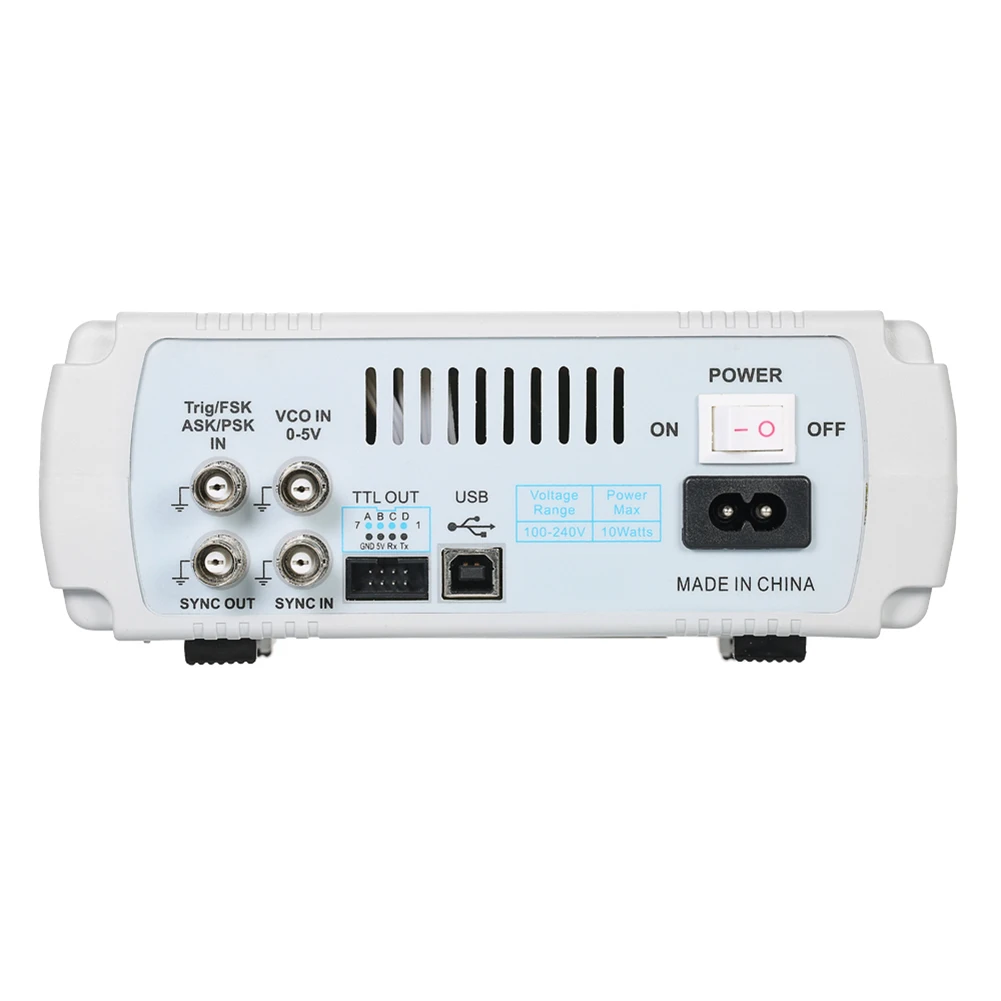

Интерфейс типа USB и последовательный интерфейс
Скорость связи 115200bps
Режим командной строки протокола связи, обеспечивающий протокол связи
Технология SMD, LSI, надежный и прочный
Зуммер можно включить/выключить, установив

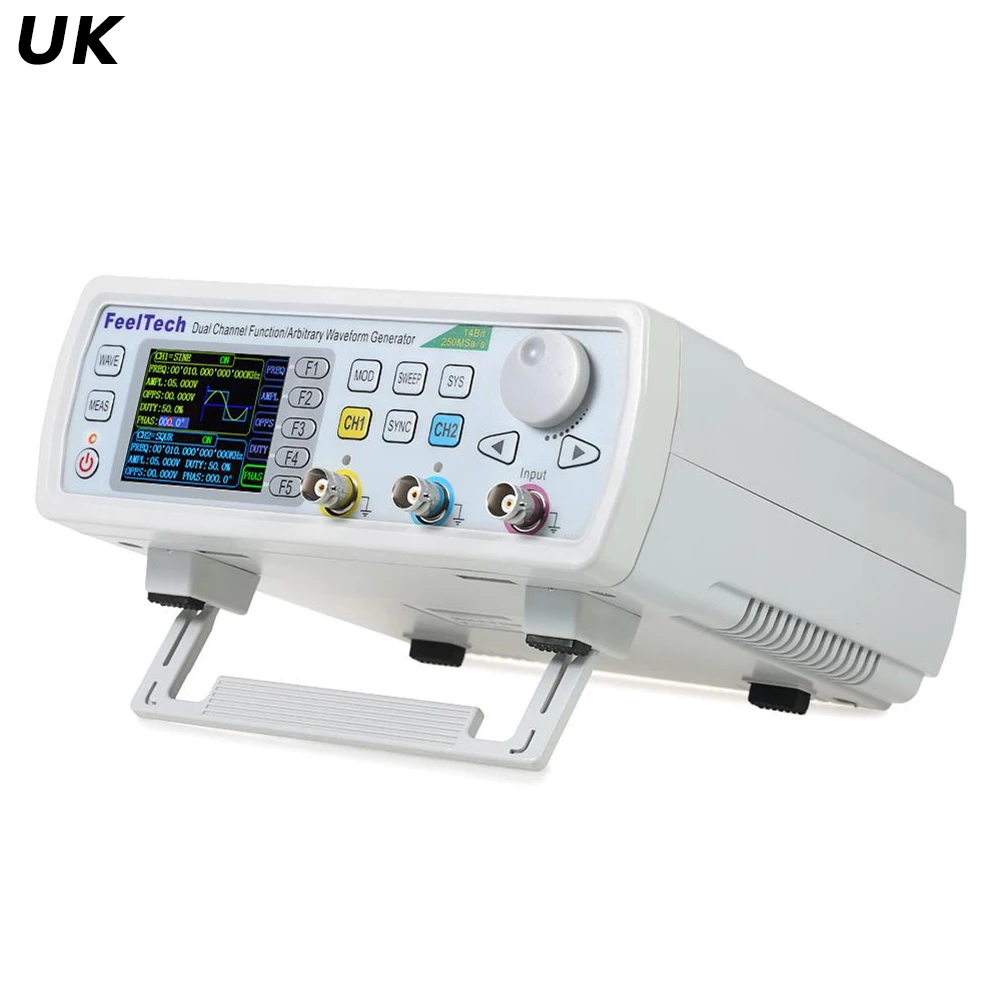

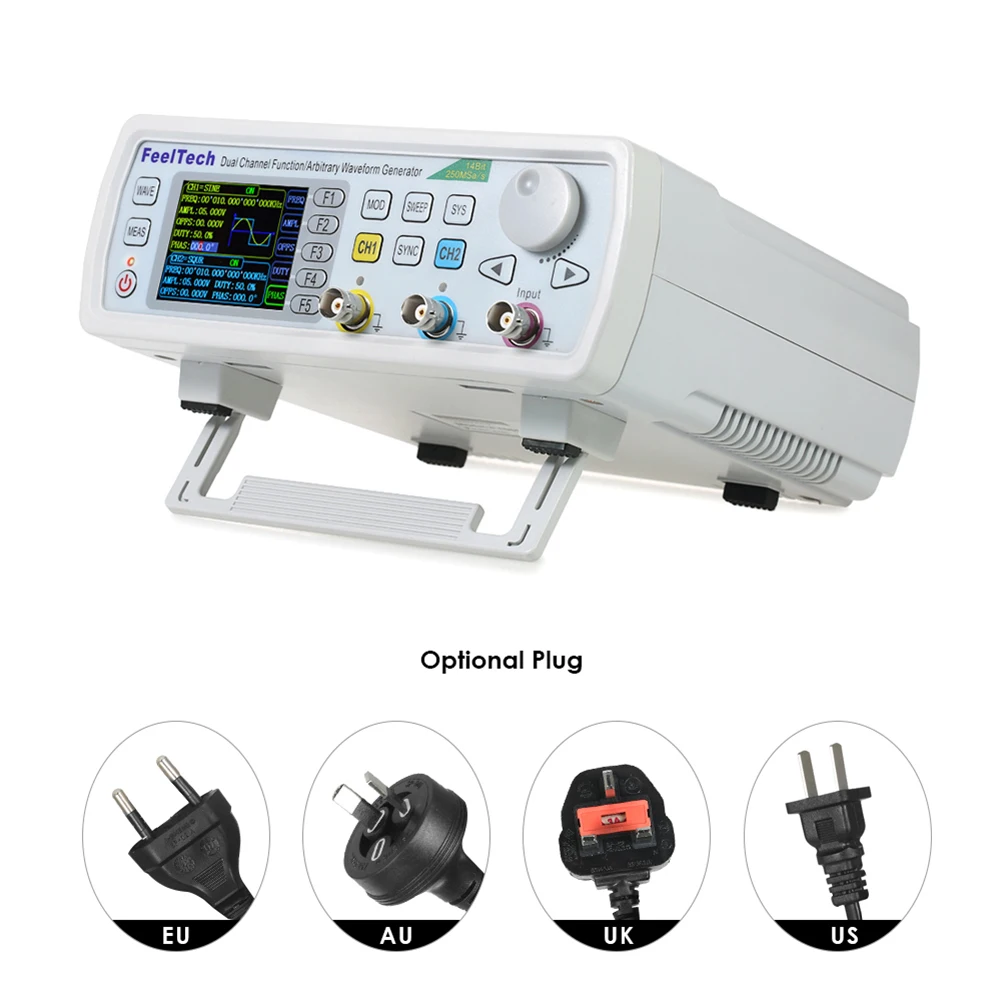

Штепсельная вилка типа питания (опционально) штепсельная вилка стандарта США/штепсельная вилка европейского стандарта/штепсельная вилка стандарта Великобритании/Австралии
Диапазон напряжения источника питания AC100V ~ 240V
Температура окружающей среды: 0 ° C ~ 40 ° C; Влажность: <80%

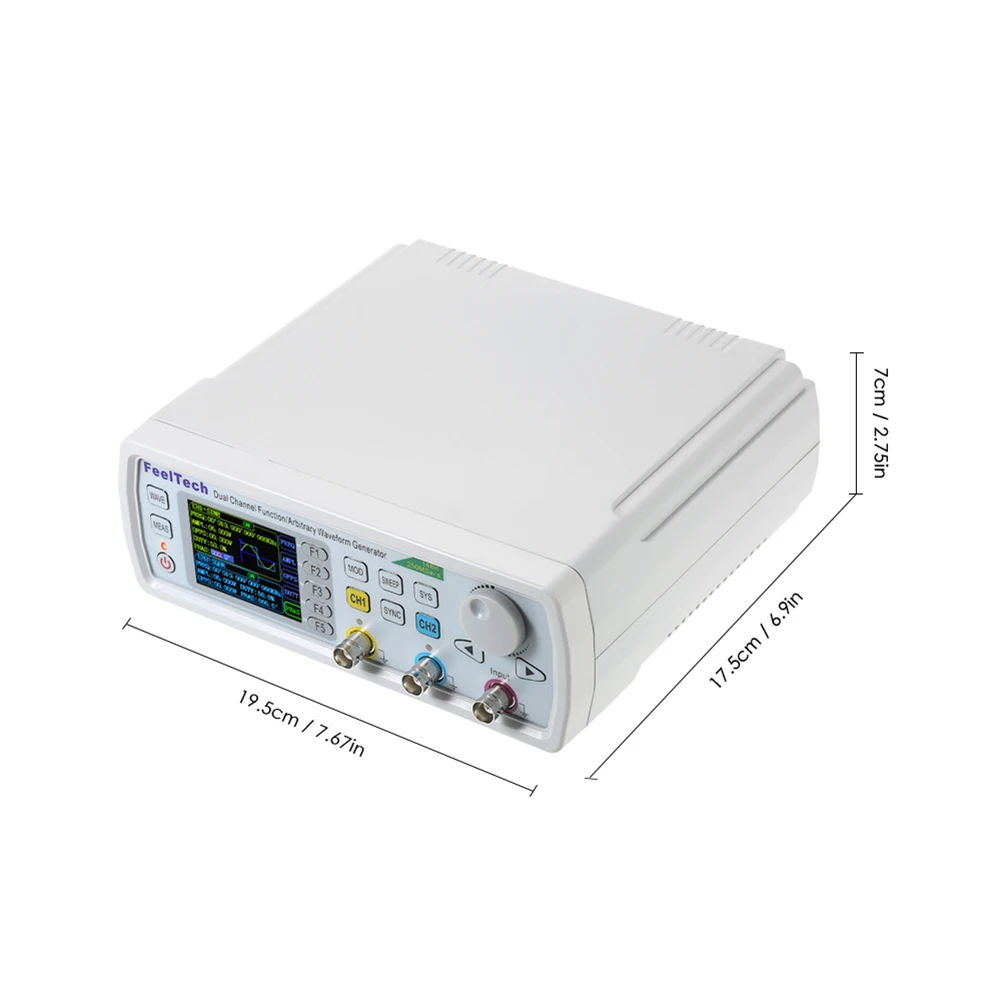

Размер 19,5*17,5*7 см/7,67*6,9*2,75 дюймов
Вес 614 г/21,68 унций
Посылка, размер 24*21*9,5 см/9,45*8,3*3,74 дюймов
Посылка, вес 995-1058 г/35,08-37,73 унций

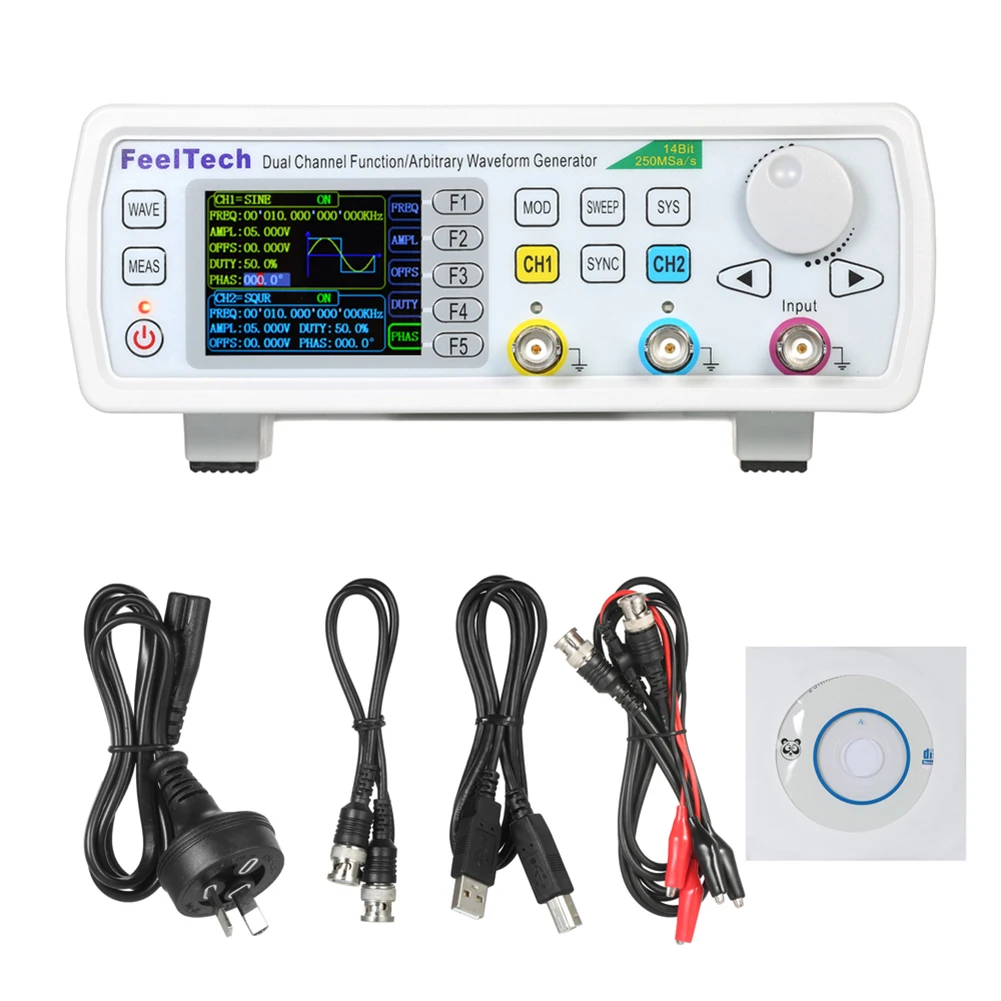

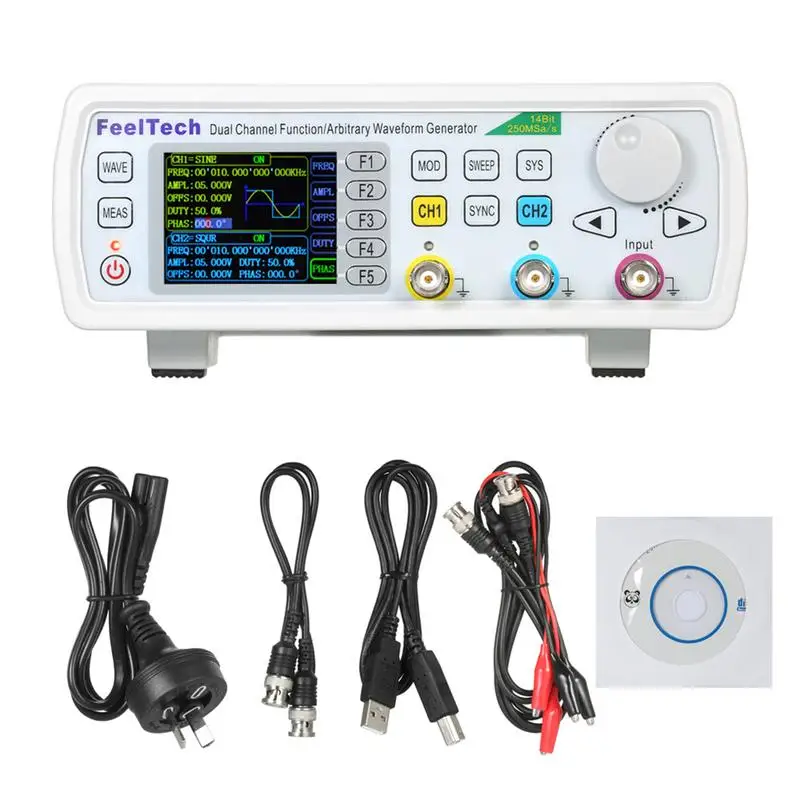

Посылка:
1 * DDS генератор сигналов
1 * CD
1 * шнур питания
1 * USB кабель
1 * BNC-BNC кабель

2 * Кабельный зажим BNC
