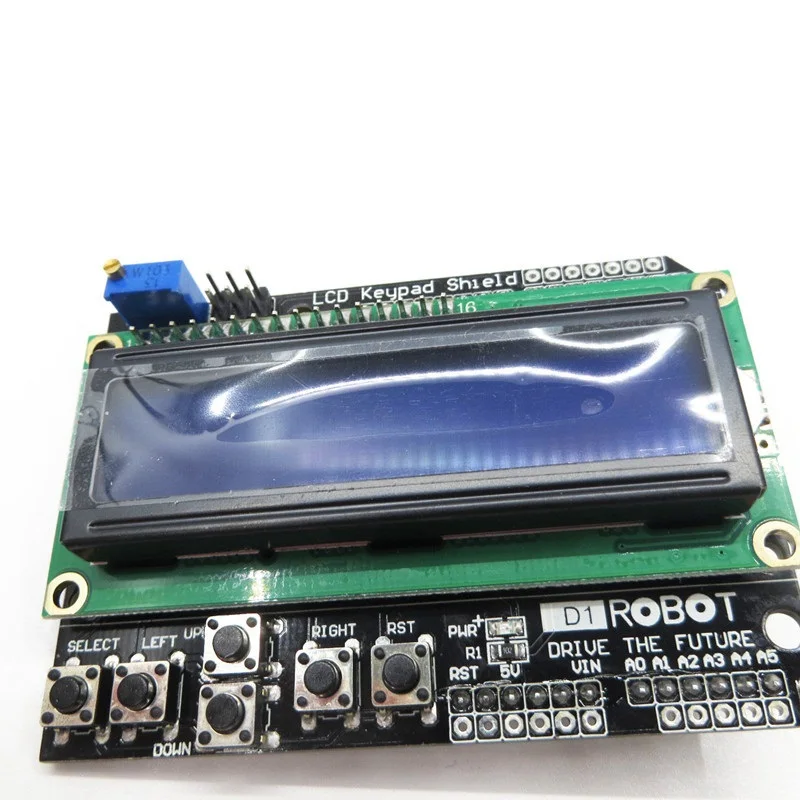

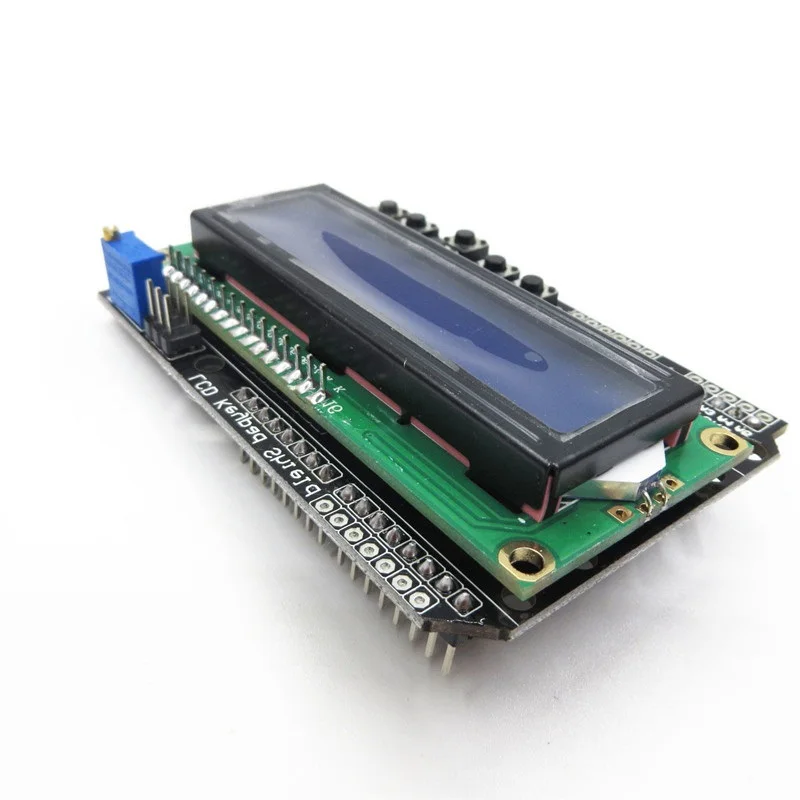

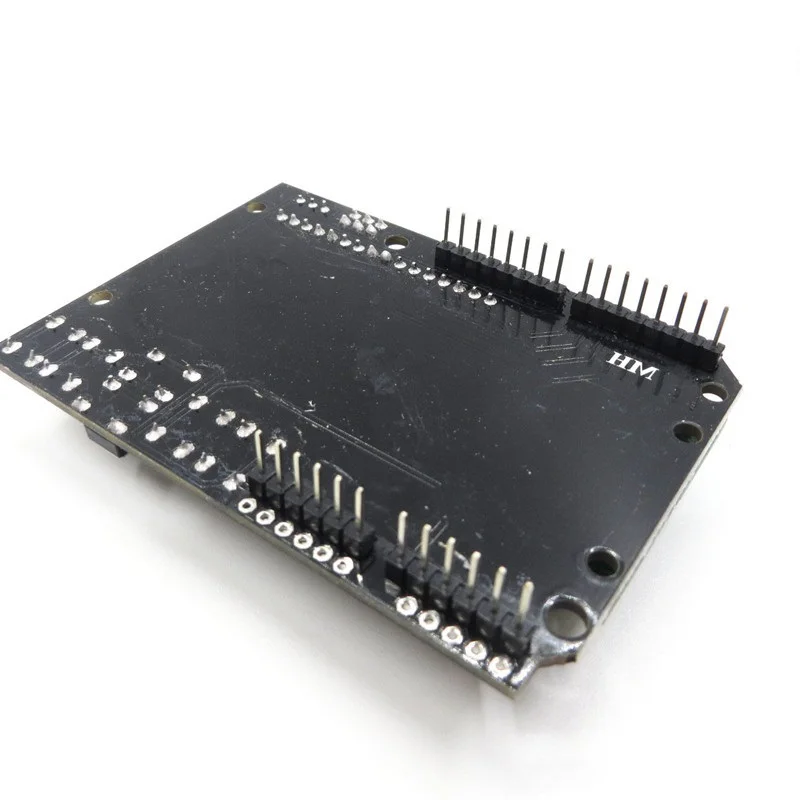

ЖК-дисплей 1602 символ ЖК-вход и выход Плата расширения ЖК-клавиатура щит для Arduino |



Технические характеристики 1. Модуль: 20,5 мм x 41 мм 2. Вес модуля: 57 г Введение в ЖК-дисплей 1602 символов 1602LCD Основные технические параметры: 1. Емкость Дисплея: 16x2 символов 2. Рабочее напряжение чипа: 4,5-5,5 В 3. Ток: 2.0ма (5,0 в) 4. Оптимальное рабочее напряжение модуля: 5,0 В 5. Размер символа: 2,95x4,35 (Ш x В) мм 1 VSS GND 9 D2 2 VDD поставка катода 10 D3 3 ЖК-дисплея смещения 11 VL D 4 данных Выберите 12 D5 4 RS data/command data Выберите 13 D6 5 r/w для чтения/записи данных 6 включить сигнал e 14 D7 Катод с подсветкой 7 D0 data 15 BLA 8 D1 16 BLK Blu анод 1 фут: VSS для источника питания. 2-я нога: VDD 5 V источник питания. 3-я нога: регулятор контрастности ЖК-дисплея VL, затем положительный контраст, когда сила самого слабого, заземляющий контрастность Слишком высокий коэффициент контрастности будет иметь «ghosting», используемый a 10 K, когда потенциометр для регулировки контрастности. 4 ноги: RS для регистрации выбора, высокий уровень выбора данных, низкий уровень выбора регистров инструкций. 5-я ступня: r/w для чтения/записи сигнальных линий, высокий уровень для операций чтения, низкий уровень записи. Dang RS И R/W работают вместе для более низкого уровня инструкции или адрес может быть написан, когда RS выше для низкого уровня R/W уровня Сигнал занят можно читать, так как RS для высокого уровня R/W для низкого уровня данных может быть записан. 6th leg: e end-for-end, когда e duanyou-level переходит на низкий уровень, модуль LCD выполняет команду. Di7 ~ 14 футов: D0 ~ D7 для 8-битной двунаправленной линии передачи данных. 15 фут: Катодная подсветка. 16 фут: отрицательная подсветка. 1602LCD Описание команды: 1602 ЖК-контроллер в общей сложности 11 заказов управления, как показано в таблице следующая таблица: Инструкция по порядковому номеру RS R/W D7 D6 D5 D4 D3 D2 D1 D0 1 Qing ping 0 0 0 0 0 0 0 0 0 1 2 курсор возвращает 0 0 0 0 0 0 0 0 1 * 3 режима сброса ввода 0 0 0 0 0 0 1 I/D s Управление ВКЛ/ВЫКЛ 4 0 0 0 0 0 1 d c b 5 символов или курсор смещен 0 0 0 0 1 S/C R/L * 6 сброс функции f * 0 0 0 0 1 DL n * Адрес памяти символа 0 0 1 7 адрес памяти персонажа сброса 8. Сброс адреса памяти данных 0 0 1 отображает адрес памяти данных 9 0 1 Счетчик BF считывает загруженный флаг или адрес Напишите количество до 10 или DDRAM CGRAM) 1 0, чтобы написать содержимое данных 11 CGRAM или DDRAM чтение 1 1 чтение содержимого данных 1602 ЖК-модуль, чтение и запись, операции с экраном и курсором достигаются через директивное программирование. (Примечание: 1 высокий, 0 низкий уровень) Инструкции 1: четкое отображение, код заказа 01 H, сброс положения курсора на адрес 00 H. Инструкция 2: сброс курсора, курсор возвращается на адрес 00 H. Заказ 3: курсор и настройки режима отображения I/D: направление движения курсора, перемещение вверх вправо, низкий уровень s влево: Перемещайте текст влево или вправо на экране. Высокий уровень является эффективным, низкий уровень не является допустимым. Инструкция 4: управление переключателем дисплея. D: контроль включения и выключения дисплея, высокий уровень открытого дисплея, низкая мощность Плоский заблокированный дисплей c: управление курсором ВКЛ и ВЫКЛ, высокий уровень показывает, что курсор, низкий уровень указывает на отсутствие курсора b: управление Мигает ли курсор, мигает на высоком уровне, низкий уровень не мигает. Директива 5: курсор или сдвиг дисплея S/C: текст для отображения движения на высоком уровне, мобильный курсор на низком уровне. Инструкция 6: характеристика команды DL: высокий уровень 4-битная шина, низкий уровень как 8-битная шина n: низкий Обычно состоит из одного дисплея, двухлинейный дисплей высокого напряжения f: точечный матричный дисплей низкого уровня 5x7, Высоковольтный дисплей 5x10 точечных матричных символов. Директива 7: настройки адресов RAM генератора символов. Директива 8: настройки Адреса DDRAM. Директива 9: чтение сигналов с напряжением и адреса курсора BF: для бесплатного входа, модуль с напряжением линии не может получить Получайте команды или данные, если низкий уровень не занят. Директива 10: запись данных. Директива 11: чтение данных. HD44780 совместимый чип временной шкале выглядит следующим образом: Чтение I RS = L, R/W = H, E = H o D0-D7 = status word Команды записи RS = L, R/W = L, D0-D7 = script, e = высокий выходной пульс не Считывание входных данных RS = H, R/W = H, E = H выходной D0-D7 = данные Запись данных RS = H, R/W = L, D0-D7 = data E = высокий выходной пульс не 1602LCD Инициализация (сброс): Задержка 15 мс Инструкция по написанию 38 H (сигнал занят не будет обнаружен) Задержка 5 мс Инструкция по написанию 38 H (сигнал занят не будет обнаружен) Задержка 5 мс Инструкция по написанию 38 H (сигнал занят не будет обнаружен) Каждая последующая команда записи, операции чтения/записи данных необходимы для обнаружения сигнала занятого Инструкции 38 H: настройки режима отображения Письменные инструкции 08 H: ВЫКЛ. Инструкции 01 H: отображает четкий экран Инструкции 06 H: отображает настройки курсора Инструкции по написанию 0CH: отображение настроек открытия и курсора /Ключевое сообщение Char msgs [5] [15] = {"правый ключ ОК", "Вверх ключ ОК", "Вниз ключ ОК", "Левый ключ ОК", «Выберите ключ ок»}; Int adc_key_val [5] = {30, 150, 360, 535, 760}; Int NUM_KEYS = 5; Int adc_key_in; Ключ int =-1; Int oldkey =-1; Настройка пустоты () { PinMode (13, выход);/мы будем использовать светодиод отладки для вывода сердцебиения ЖК-дисплей (); /Опционально, теперь Настройте наши настройки дисплея для конкретных приложений, независимо от того, что ЖК-дисплей сделал в lcd. init () /Lcd.com mandWrite (0x0F);/курсор на, отображение, мигание. (Гадкий!) ЖК-дисплей. Прозрачный (); Lcd. printIn ("тестирование клавиатуры... Нажатие "); } Пустая петля () { Adc_key_in = analogRead (0);/чтение значения от датчика DigitalWrite (13, высокий); Key = get_key (adc_key_in);/конвертировать в нажатие клавиш Если (ключ! = oldkey)/если обнаружен keypress { Задержка (50);/подождите время дебатов Adc_key_in = analogRead (0);/чтение значения от датчика Key = get_key (adc_key_in);/конвертировать в нажатие клавиш Если (ключ! = oldkey) { Oldkey = ключ; Если (клавиша> = 0) { Lcd. cursorTo (2, 0);/линия = 2, x = 0 Lcd. printIn (msgs [key]); } } } /Задержка (1000); DigitalWrite (13, LOW); } /Преобразование значения ADC в номер ключа Int get_key (без входа int) { Int k; Для (k = 0; k <NUM_KEYS; k + +) { If (вход <adc_key_val [k]) { Возврат k; } } Если (k> = NUM_KEYS) K =-1;/не нажата действительная клавиша Возврат k; } LCD4Bit_mod.h
