Модуль переключателя светодиодного диммера емкостный сенсорный диммер с

Модуль переключателя светодиодного диммера емкостный сенсорный диммер с

Яркость лампы может регулироваться по требованию, она очень работает.
Он может касаться средней защиты, таких как стекло, акрил, пластик, керамика и так далее, что очень безопасно.
Широкое применение диапазон напряжения, вы можете выбрать произвольно между 2,4 V до 4,5 V.
Простая Прикладная схема, меньше периферийных устройств, Простота обработки, низкая стоимость.
Защита от помех и помех телефона, EFT может достигать более +/-2 кВ; Чувствительность и надежность сенсорного ответа не будут зависеть от близкого расстояния или мульти-угол мобильный телефон помех.
Установка: не нужно касаться медной фольги непосредственно, затемнение может быть обработано через акриловое стекло (выше 3 мм) или пластик.
Применение: он может управлять светодиодный модуль, светильник и так далее. Он доступен для внутреннего светодиодный светильник, светильник, DIY Автомобильный светильник с затемнением
Функция: одно касание, используя принцип емкостного касания. Функция по умолчанию-переключатель, затемнение, с эффектом яркости, светодиодный сенсорный затемнения. Светильник будет медленно включаться при включении светильник s и постепенно темнеет при выключении, что эффективно предотвращает раздражение глаз.
Режим затемнения: неполярный PWM затемнения.

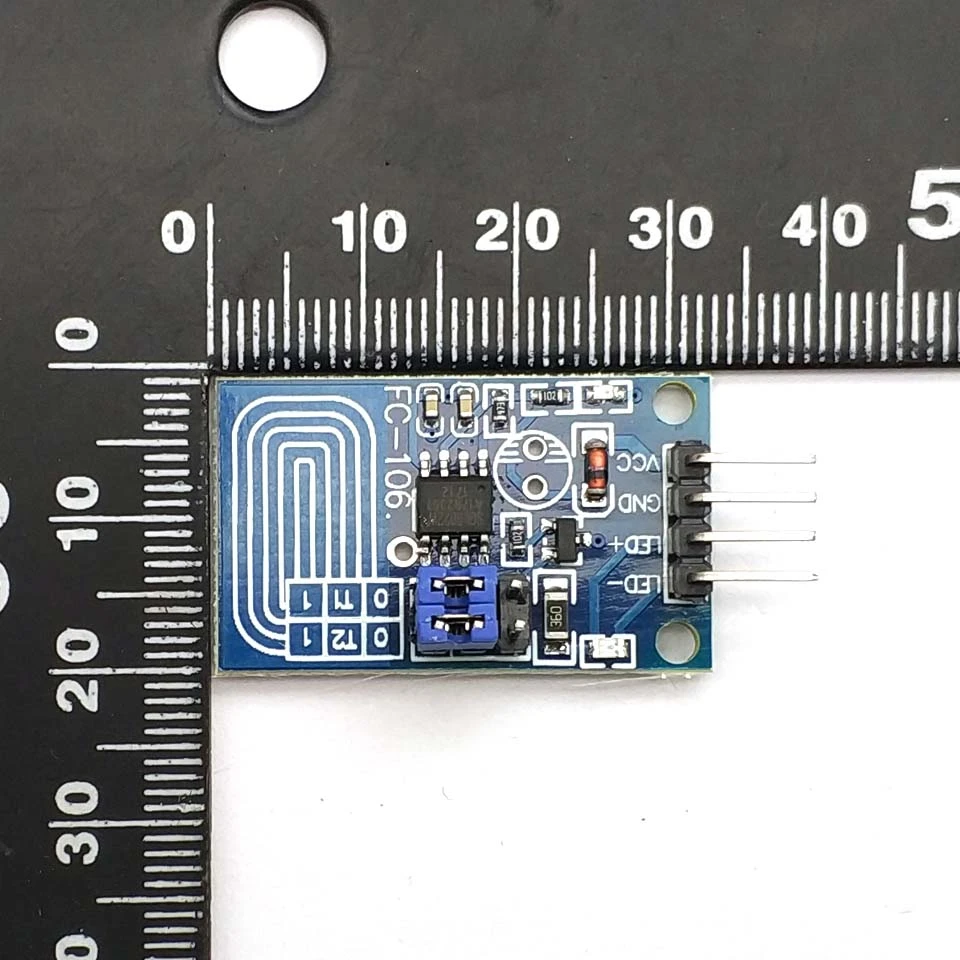

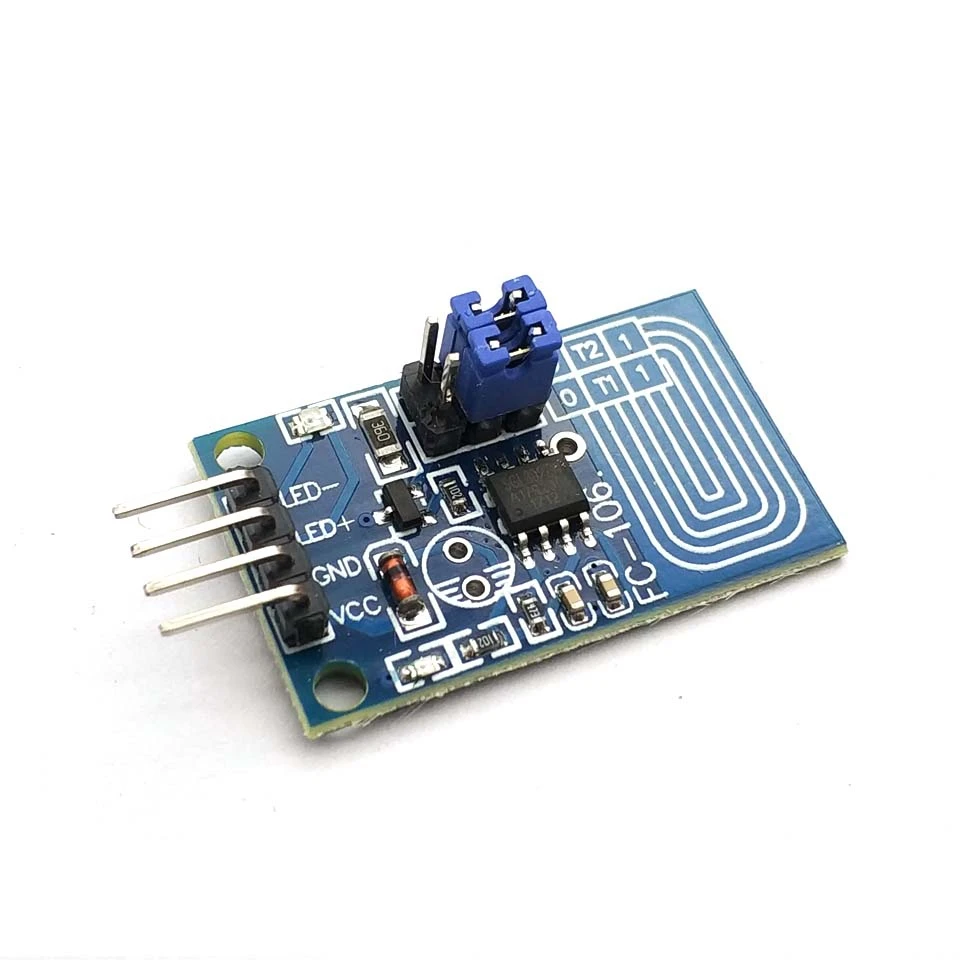

Метод проводки: плата PCB (VCC,GND) является входом питания, (светодиодный +, светодиодный-) соединен с светодиодный лампой положительного и отрицательного уровня (отпечаток пальца) сенсорной области, также может выводить провод (проводка не должна быть слишком длинной), площадь медной кожи должна быть 2х3см. С медной фольгой модуль медной фольги будет сбоку на стороне корпуса.
С использованием метода
Нажмите touch (время работы при касании составляет менее 550 мс), чтобы управлять лампой. Нажмите один раз, лампа загорается; Нажмите еще раз, лампа выключена. Начальная яркость ламп фиксируется для всей яркости 90%.
Нажмите на касание в течение длительного времени (время касания составляет более 550 мс), вы можете достичь плавного затемнения света. Пресс долго после того, светильник уровни постепенно расти светильник уровней в тех случаях, когда выдается после того, как время выхода на стоянке в соответствующем яркость, долгое время, если посылка весит больше три секунды, В светильник уровней, чтобы достичь максимальной яркостью не изменяется; Снова длинная Пресс сенсорный экран, Светильник уровни постепенно уменьшается, чтобы остановить в тех случаях, когда вы отпустите светильник уровня в соответствующем яркость Время выпуска, в том случае, если в течение длительного времени более чем на три секунды, светильник уровней по достижении минимального яркость не меняется.
Технические характеристики:
TI сенсорного ввода соответствует светодиодный освещение линейный выход контроля. Есть четыре дополнительных функции, определяемые входным состоянием T1 и T2 pins перед питанием. Детали следующие:
T1 = 1,T2 = 1: без яркости памяти, светодиодный бесступенчатый светильник с функцией затемнения.
T1 = 0,T2 = 1: без яркости памяти, постепенно светодиодный светильник и выключение сенсорной бесступенчатой функции затемнения.
T1 = 1,T2 = 0: с яркостью памяти, постепенно светодиодный светильник и выключение сенсорной бесступенчатой функции затемнения.
T1 = 0,T2 = 0: светодиодный сенсорный диммер с тремя секциями.
Без яркости памяти, постепенно светодиодный светильник и выключение сенсорной бесступенчатой функции затемнения следующим образом:
Начальная мощность, лампа находится в выключенном состоянии.
Нажмите на касание (длительность касания менее 550 мс), можете управлять лампой. Одним нажатием кнопки «Прикосновение», «светильник»; Нажмите еще раз, «выключить». Когда светильник или выключить, нет буфера яркости. И начальная яркость светильник составляет 50% от всей яркости.
Длительное нажатие на сенсорный экран (длительность касания более 550 мс) и плавная регулировка яркости светильник. При длительном нажатии на сенсорный светильник яркость постепенно увеличивается, при ослаблении яркости светильник, соответствующей остановке, ослабляет момент, если долгое время длится более 3 секунд, затем яркость светильник достигает максимальной яркости, а затем не изменяется; Снова, Долгое касание, яркость светильник постепенно снижается, при ослаблении яркости светильник, что соответствует остановке во время выпуска, если длина в зависимости от времени более 3 секунд, то яркость светильник достигнет минимальной яркости после того, как он не изменится.
Нажмите на касание и удерживайте нажатие на касание можно использовать в любое время, между собой без помех и функции ограничения.
Без яркости памяти затемненный светодиодный сенсорный плавный затемнение функция основана на без памяти без яркости памяти, постепенно светодиодный светильник и выключение сенсорной бесступенчатой функции затемнения. Нажмите на сенсорный светильник, включающий и выключающий светильник, сделав светильник медленным плавным переходом низкой яркости, чтобы включить светильник s при начальной яркости, при нажатии кнопки «выключить касание», Сделайте светильник медленным и плавным уменьшением яркости до выключения, чтобы добиться визуального эффекта буфера изменения яркости медленно, чтобы защитить глаза и зрение.
Светодиодный сенсорный диммер с тремя секциями
Начальная мощность, лампа находится в выключенном состоянии.
Каждый раз, когда вы нажимаете на прикосновение, яркость светильник меняет кровообращение в соответствии с заказом низкой яркости, средней яркости и высокой яркости.
Примечание: выход диммера постоянного напряжения подключается к светодиодный, верхний предел должен быть ограничен сопротивлением току.
Метод расчета сопротивления coscade с ограничением тока:
R = (Vi - V светодиодный)/ Io Vi-это входное напряжение, V светодиодный-это полное падение давления всех светодиодный ламп, Io-это общий текущий светильник. Следует рассмотреть плавающий диапазон Vi, Vled расчет. Как правило, когда аккумулятор полностью заряжен, Vi будет слишком большим. После того, как светодиодный нагревается, V светодиодный выпадет! Предотвращает чрезмерный ток от повреждения модулей или ламп.

Примечание:
Размер для ручного измерения, может быть погрешность от 0 до 2 см, относится к нормальному явлению.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

1 шт. емкостный сенсорный светодиодный диммер PWM модуль переключателя управления
