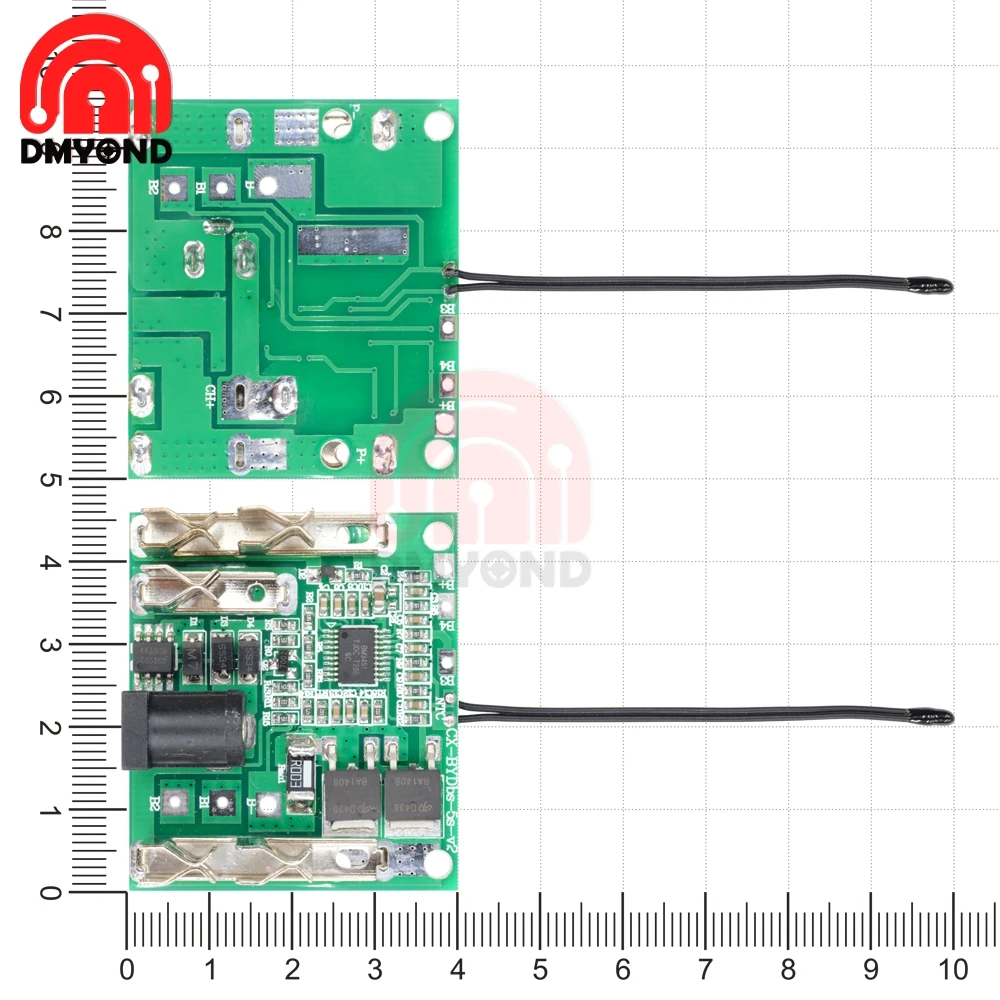

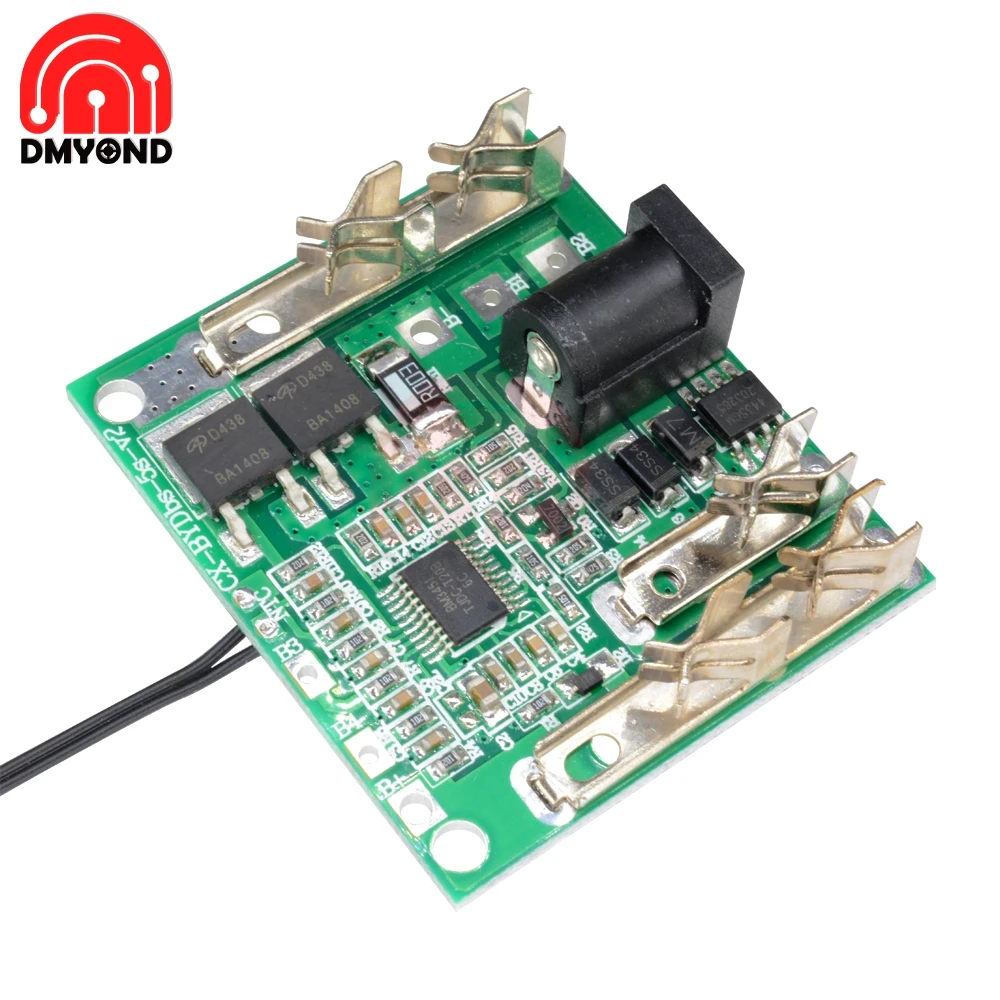

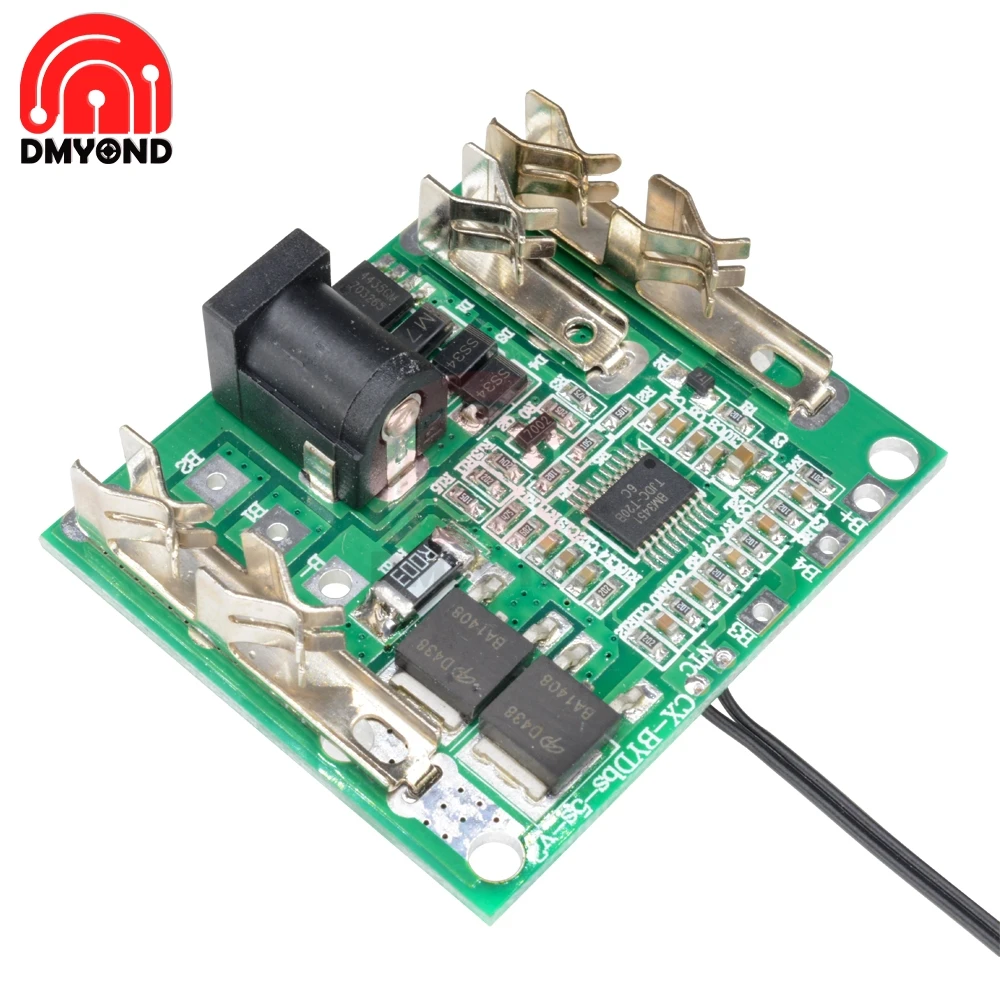

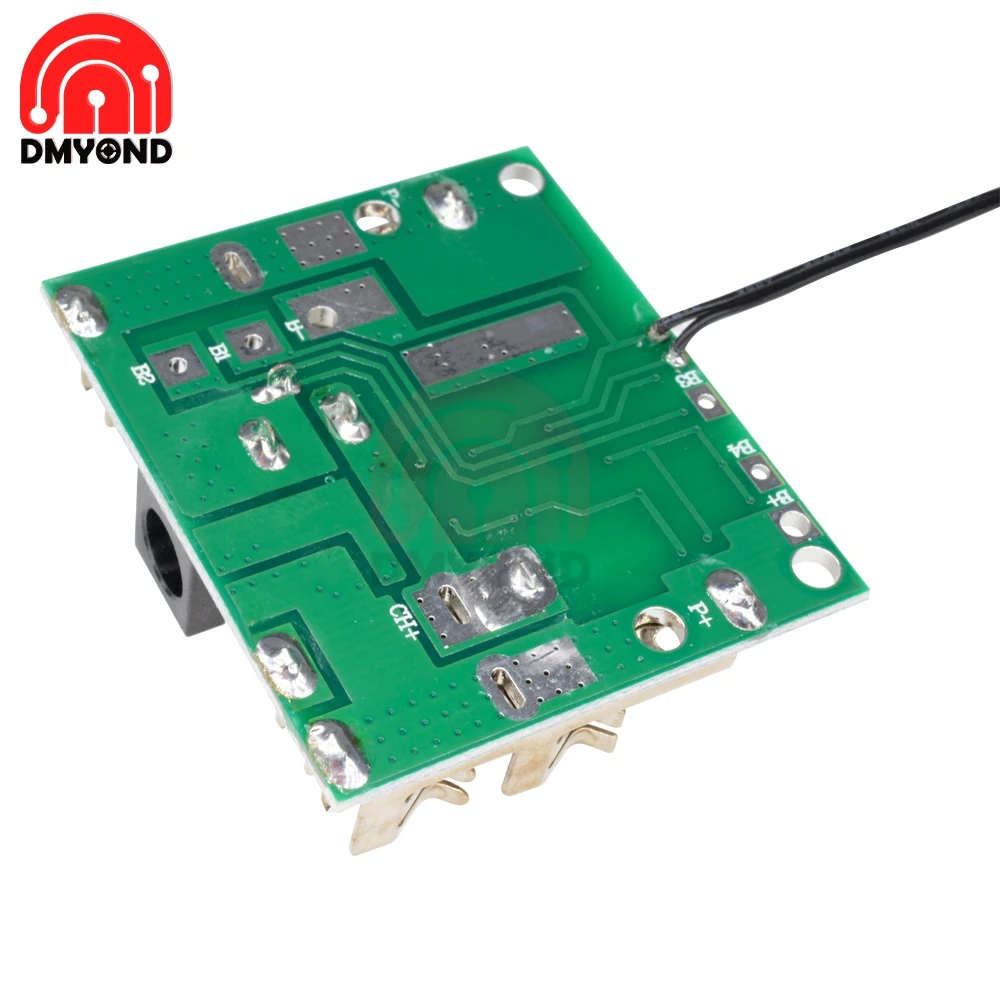

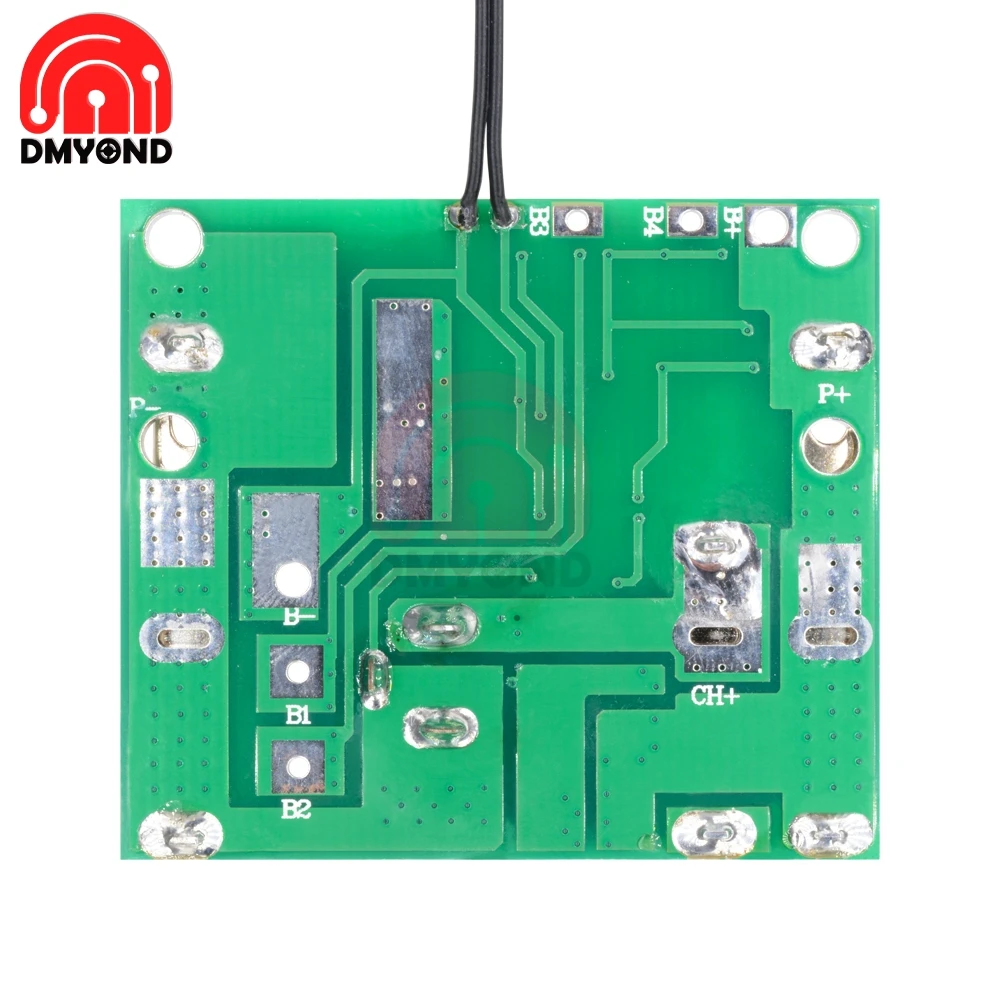

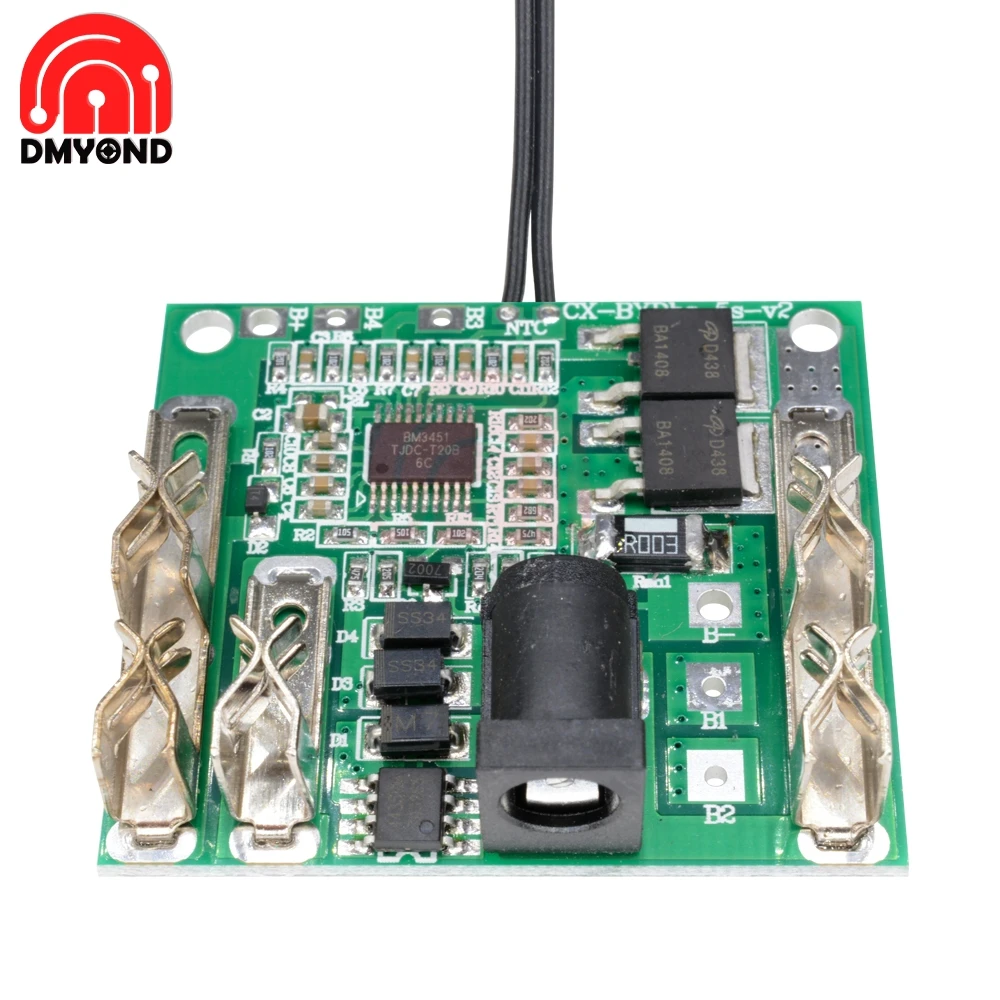

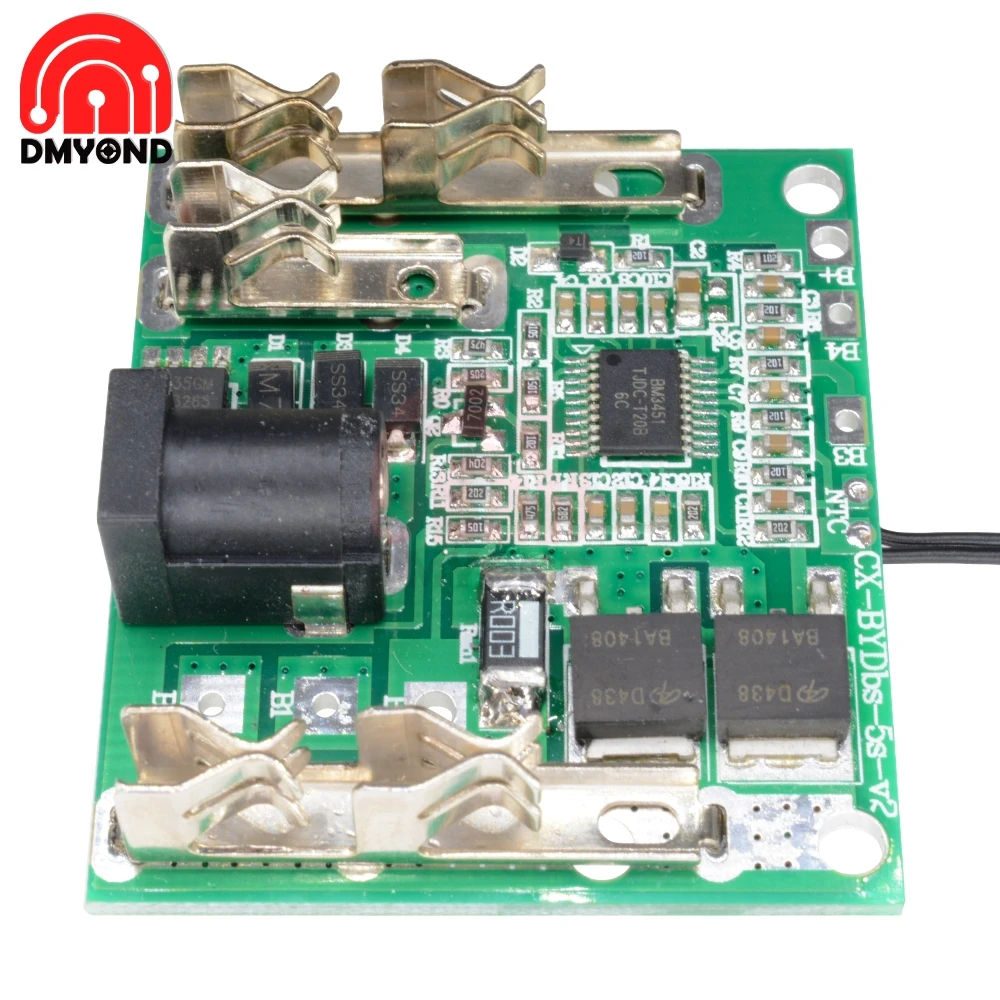

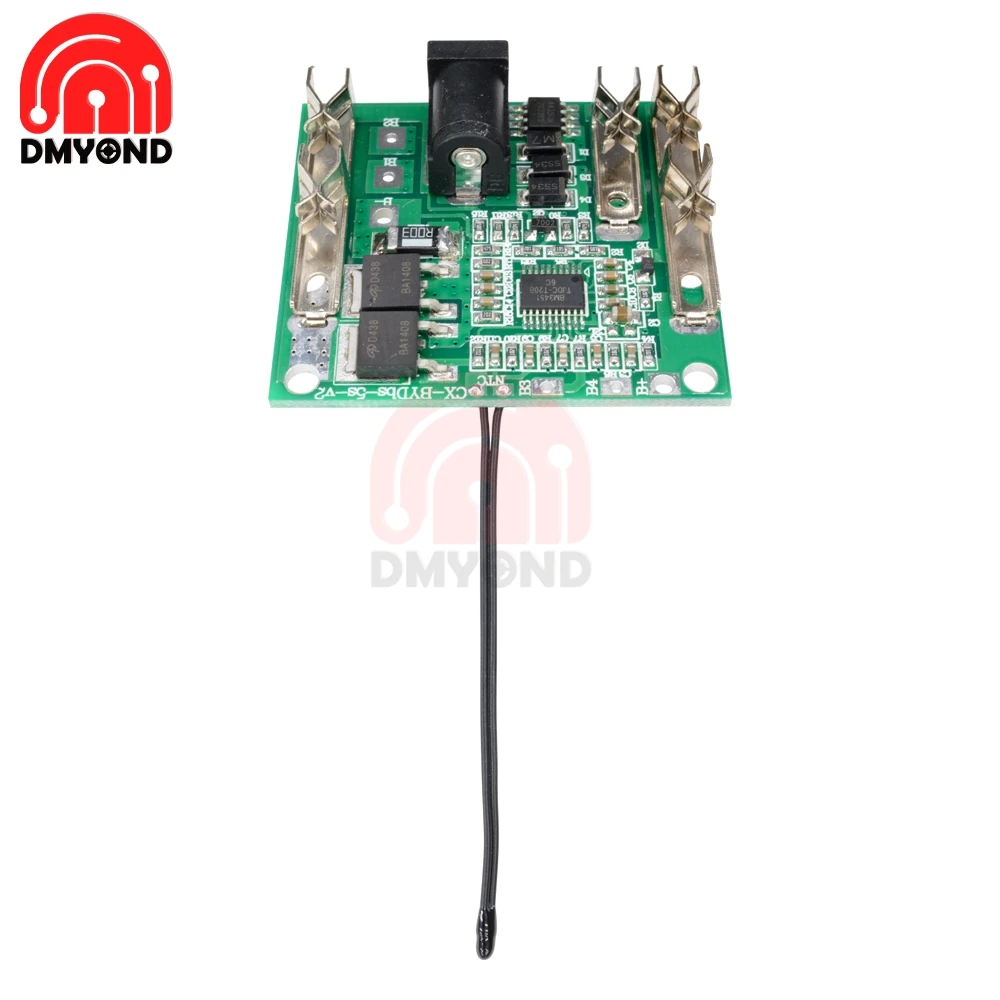

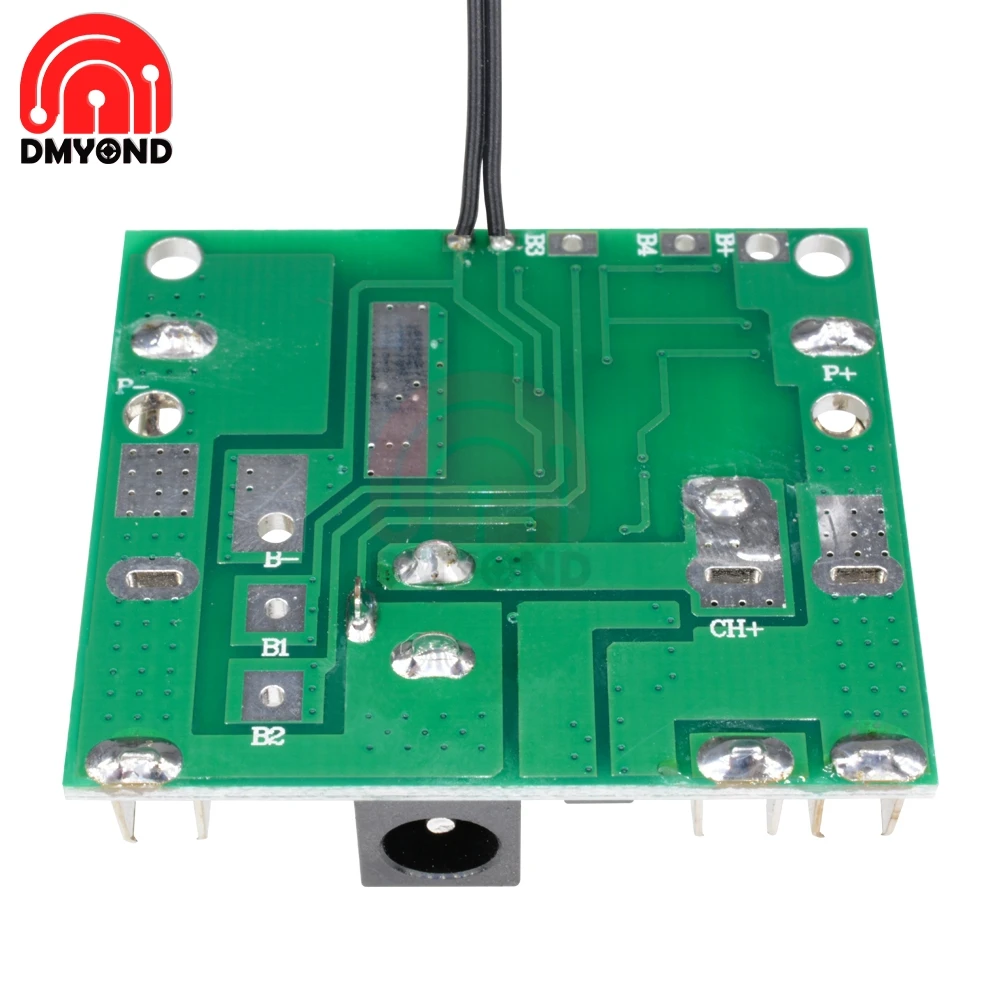

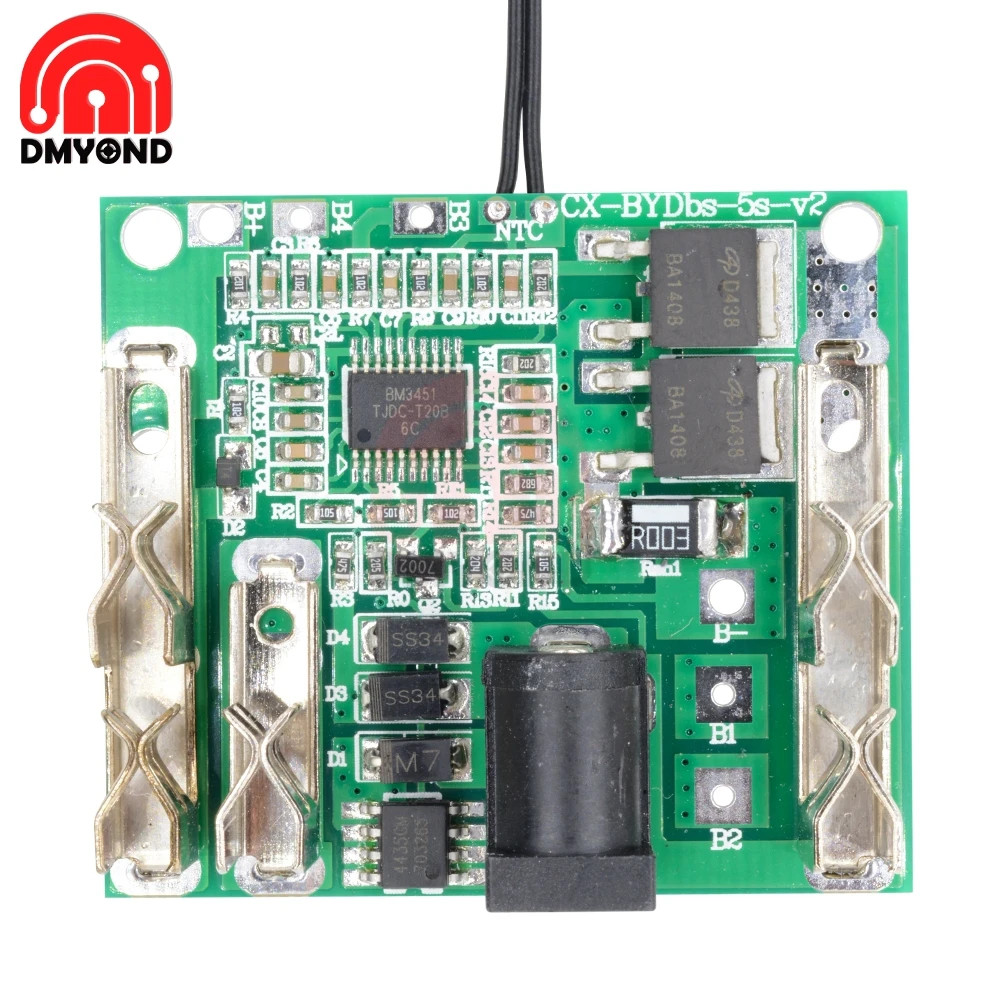

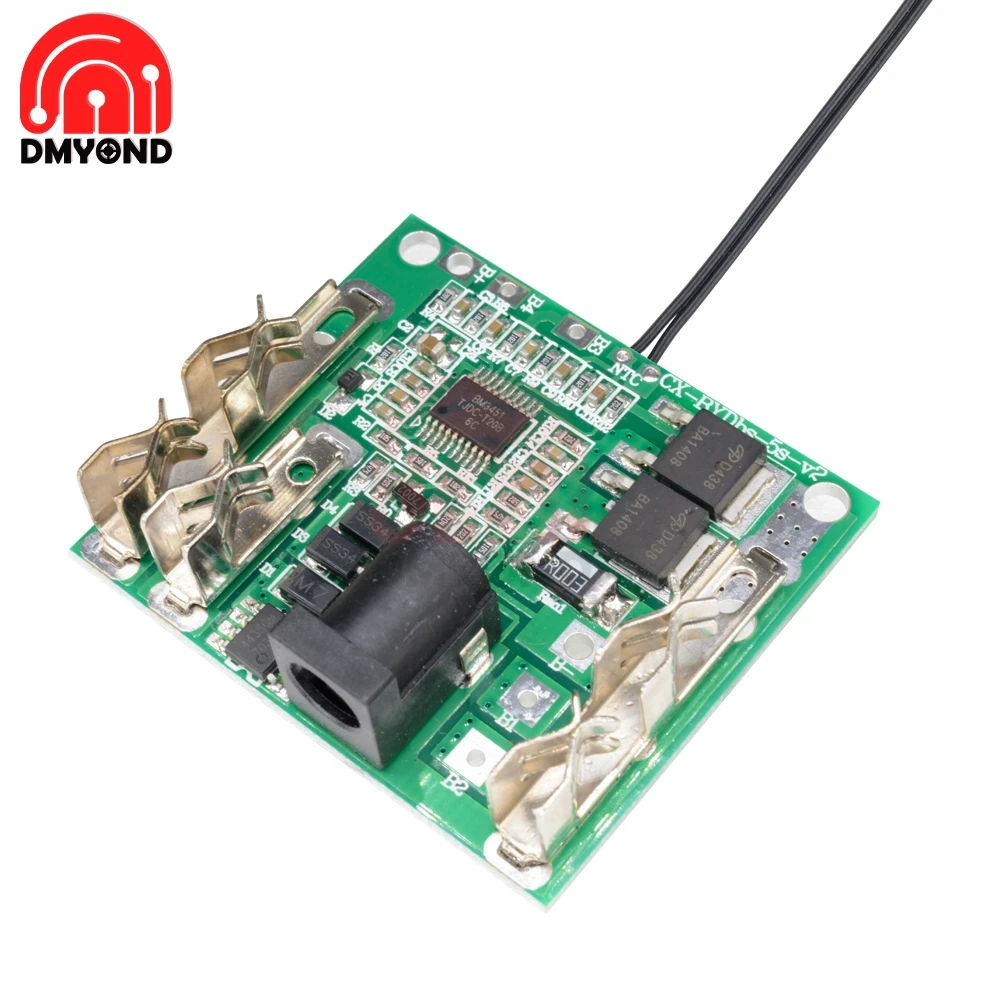

Защитная плата для зарядки аккумулятора Φ BMS 18/21V 20A защитная печатная литий





Защитная плата предназначена для литий-ионных аккумуляторов серии 5, в основном используется для электроинструментов.

Он использует специальный IC для 5S литиевых батарей в качестве процессора для обнаружения напряжения в реальном времени, заряда и разрядки тока и температуры окружающей среды каждой батареи.

Стабильные различные защитные функции для зарядки и разрядки, такие как защита от перезаряда, защита от перегрузки и защита от короткого замыкания.

Низкое энергопотребление, рабочий ток составляет около 25uA, а ток-около 6uA.

Выбор правильного защитного щита и его применение имеет важное значение для долговечности ваших батарей.









Напряжение Зарядка Напряжение 19/21V Одиночные сотовые заряда Напряжение 3,8/4,25 V В настоящее время Постоянный ток разряда 8-20A Защита от избыточного заряда Перенапряжение одиночного сотового напряжения 3,85-4,25 V Защита от избыточного заряда благодаря задержки 1S Перенапряжение одиночного аккумулятора 3,75-4,13 V Защита от избыточного заряда благодаря задержка выпуска 1 мс Защита от избыточной разрядки Перенапряжение одноэлементного напряжения обнаружения 2-2,8 V Задержка защиты от перегрузки 1S Защита от избыточной разрядки одиночные сотовые восстановления Напряжение 2,5-3,0 V Задержка сброса защиты от перегрузки 100 ± 20 мс Защита от перегрузки по току Напряжение обнаружения перегрузки по току 0,1-0,4 V Ток обнаружения перегрузки по току 30 ± 5A Задержка обнаружения перегрузки по току 1S Восстановления государства Авто Защита от короткого замыкания Поддержка Да Защита от короткого замыкания задержки обнаружения 250uS Защита от короткого замыкания задержка выпуска 1S Защита от короткого замыкания при обнаружении Напряжение 0,8 V Восстановления государства Авто после отключения нагрузки По сравнению с Температура защиты Защита Температура 70 ± 5 ° Восстановления Температура 55 ± 5 ° Мощность потребления Рабочее состояние 25uA (25 °) Переход в режим ожидания государства 6uA(25 °) Внутреннее сопротивление Внутреннее сопротивление цепи Разряда 30 ± 5mΩ Температура Операционной Температура -40 °-85 ° RH≤ 75% Магазин Температура -40 °-125 ° RH≤ 75% Размеры Длина * Ширина 46*40 мм/1,81*1,57"







Посылка включает в себя:



1 х резервная плата
