Интеллектуальная электроника CD74HC4067 74HC4067 16 канальный модуль платы аналогового

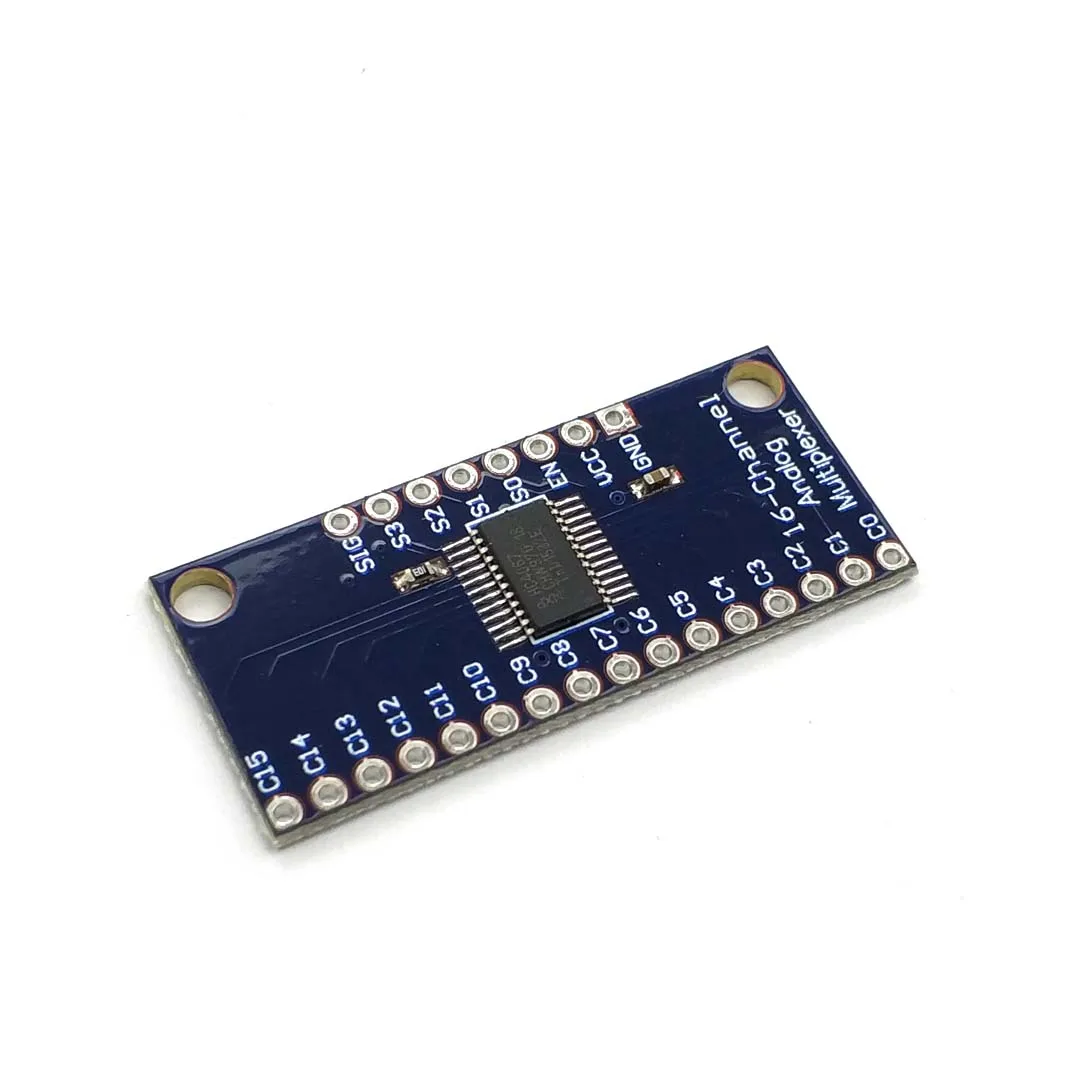

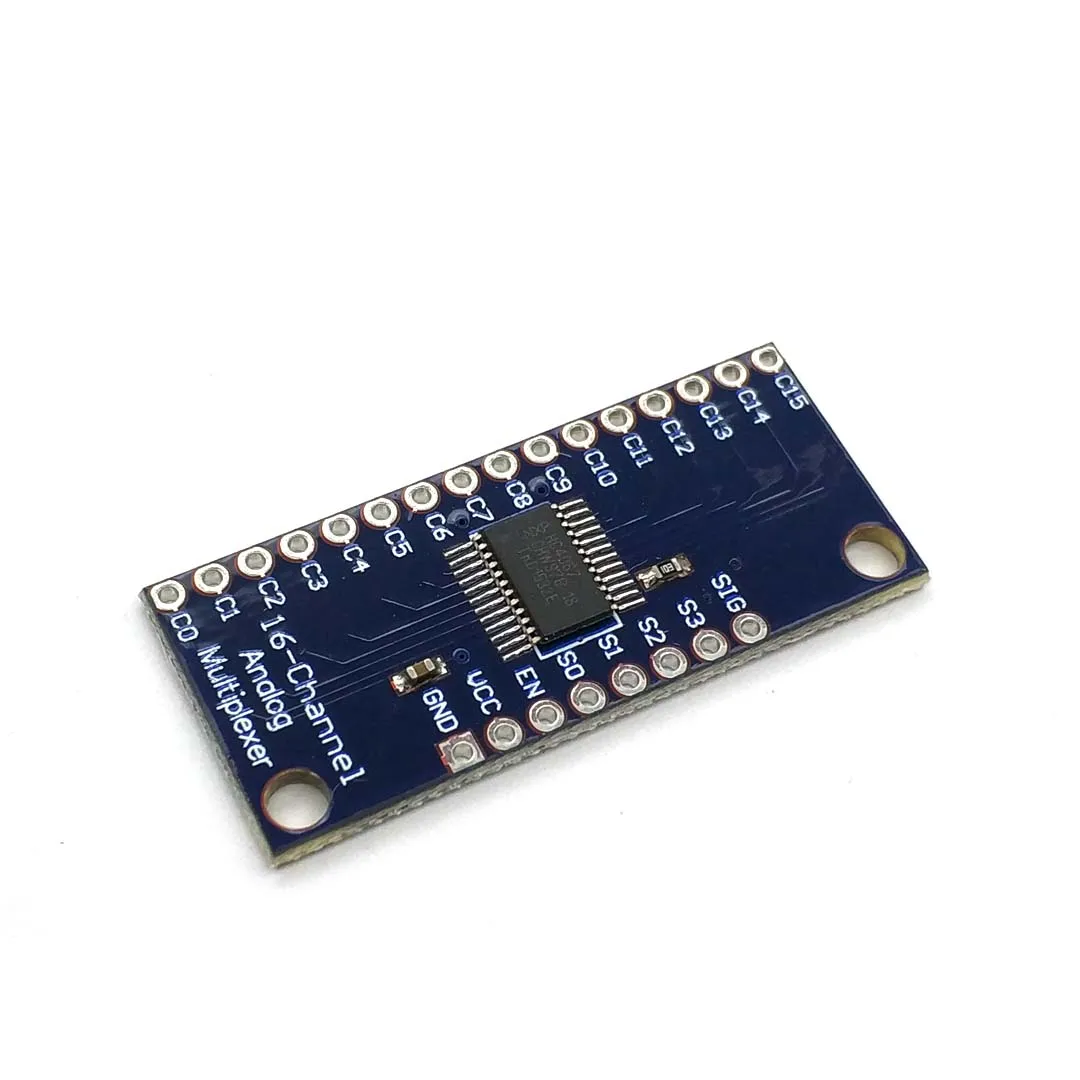

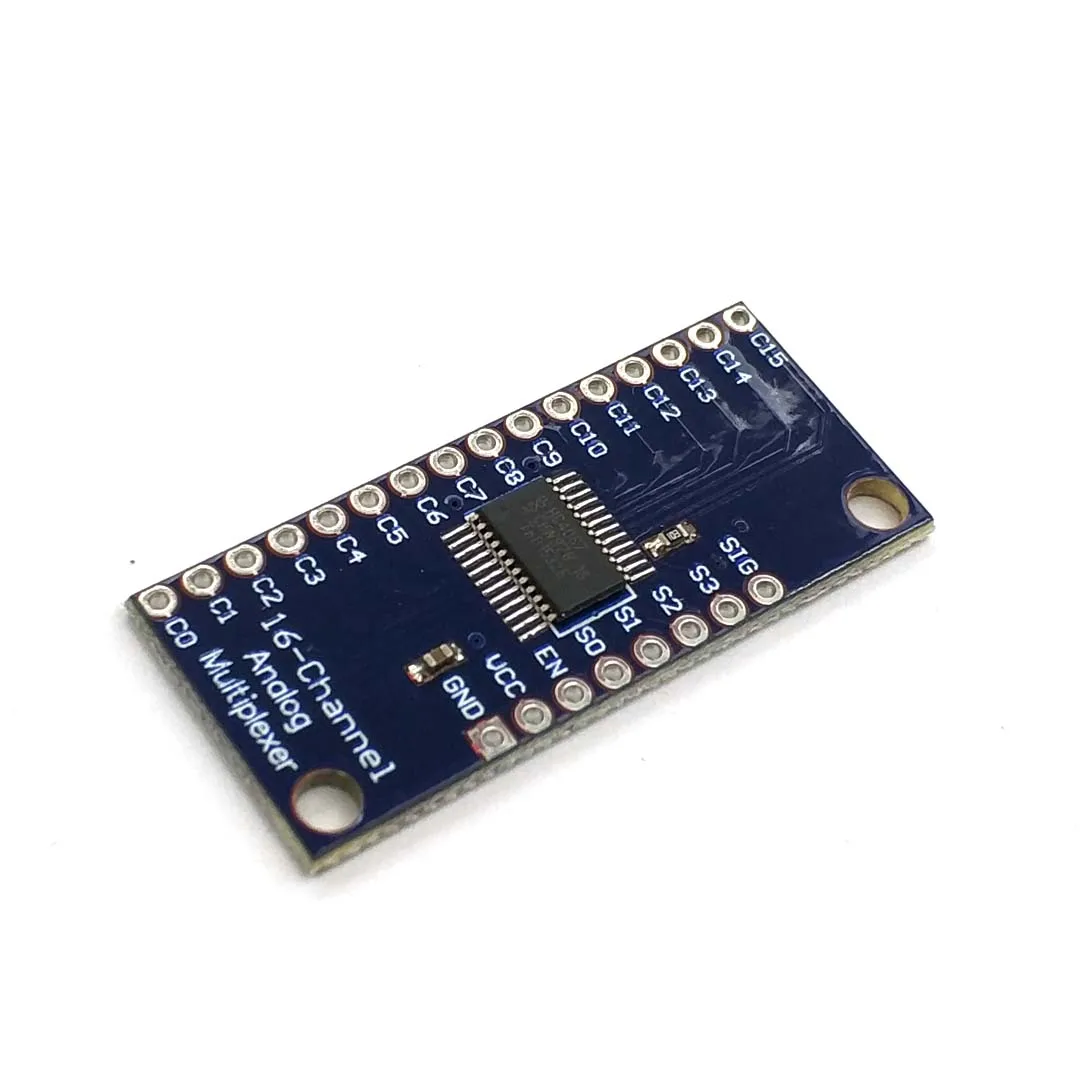

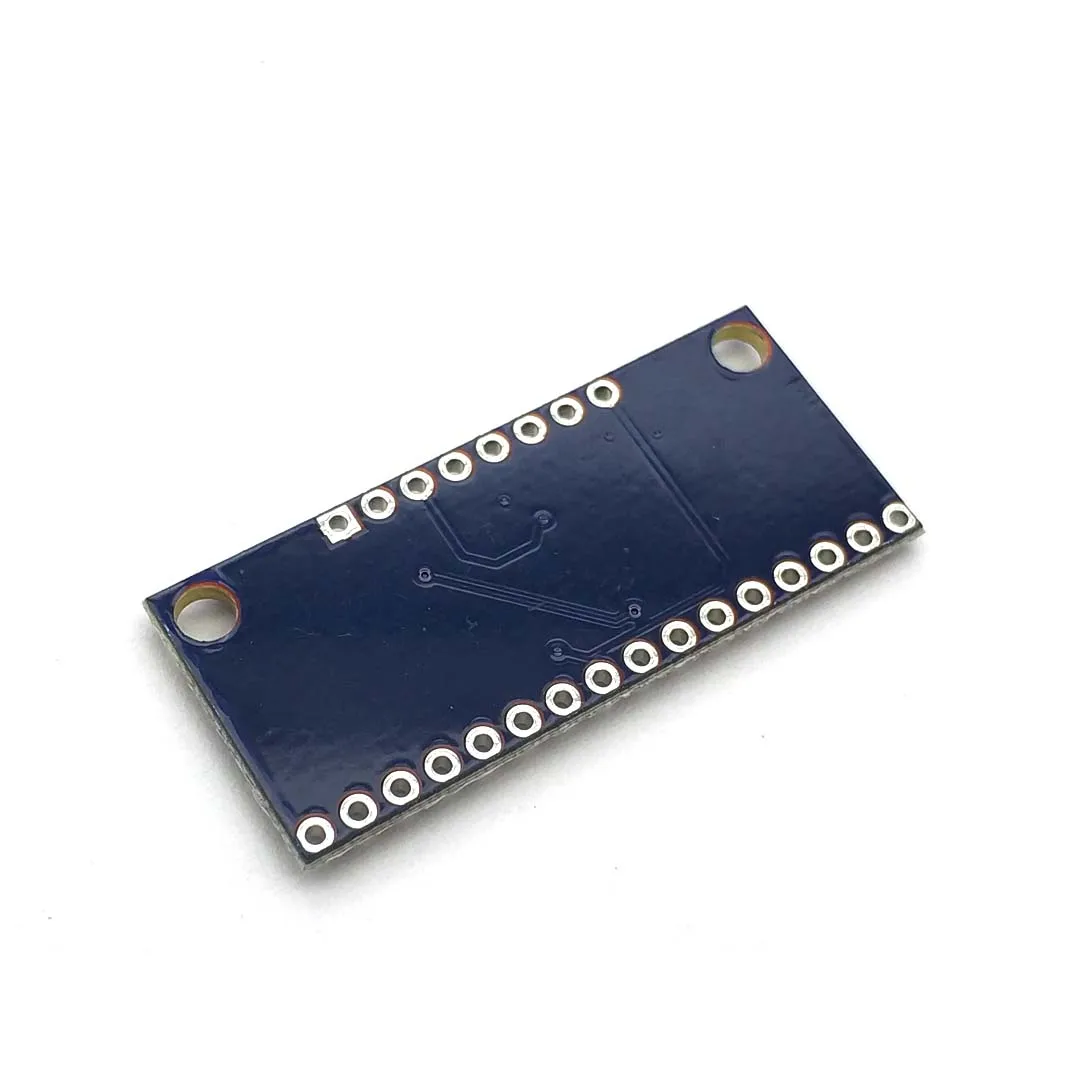

Умная электроника CD74HC4067 74HC4067 16-канальный с аналоговым и цифровым дисплеем мультиплексор Доска модуль Описание: Это a коммутационная плата за очень удобный 16-канальный аналоговый/цифровой оптический мультиплексор/демультиплексор CD74HC4067. Этот чип похож на поворотный переключатель-он перемещает общий штифт (COM в схеме SIG на плате) к одному из 16-канальный видеорегистратор шпильки (chanxx). Работает как с цифровыми, так и с аналоговыми сигналами (напряжение не может быть выше VCC), И функции соединений в любом направлении. Чтобы контролировать его, Подключите 4 цифровых выхода к адресу чипа, выберите контакты (S0-S3), И отправьте ему бинарный адрес желаемого канала (см. Таблицу данных для получения подробной информации). Это позволяет подключать до 16 датчиков к вашей системе, используя только 5 контактов! Так как mux/demux также работает с цифровыми сигналами, Вы можете использовать его для передачи последовательных данных ttl-уровня или от нескольких устройств. Например, вы можете использовать его для подключения контактов TX 16 устройств к одному контакту RX на вашем микроконтроллере. Затем вы можете выбрать любое из этих 16 устройств для прослушивания. Если вы хотите двустороннюю связь, вы можете добавить вторую доску к маршруту Линия TX вашего микроконтроллера до 16 линий RX устройства. Используя несколько досок, вы можете создать аналогичные механизмы для I2C, SPI и т. д. Внутренние переключатели двунаправленный, поддерживает напряжение между заземлением и VCC, Имеют низкую устойчивость и низкую утечку, а также для предотвращения перекрестия, выполняйте переключение перед изготовлением. Плата также выдает чип с включенным штифтом, который при вождении высоко, Полностью отсоединит общий штифт (все выключены). Посылка включает в себя: 1 шт. CD74HC4067 16-канальный с аналоговым и цифровым дисплеем мультиплексор коммутационная плата модуль
