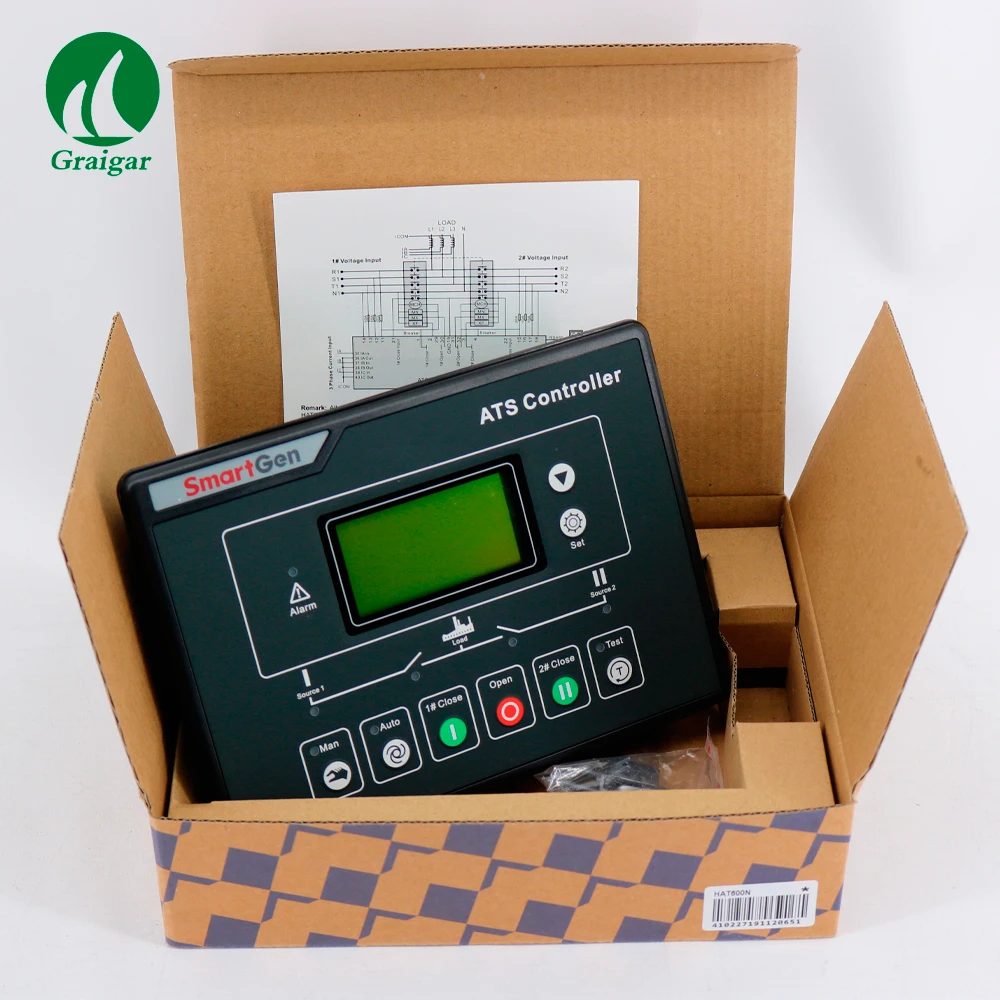

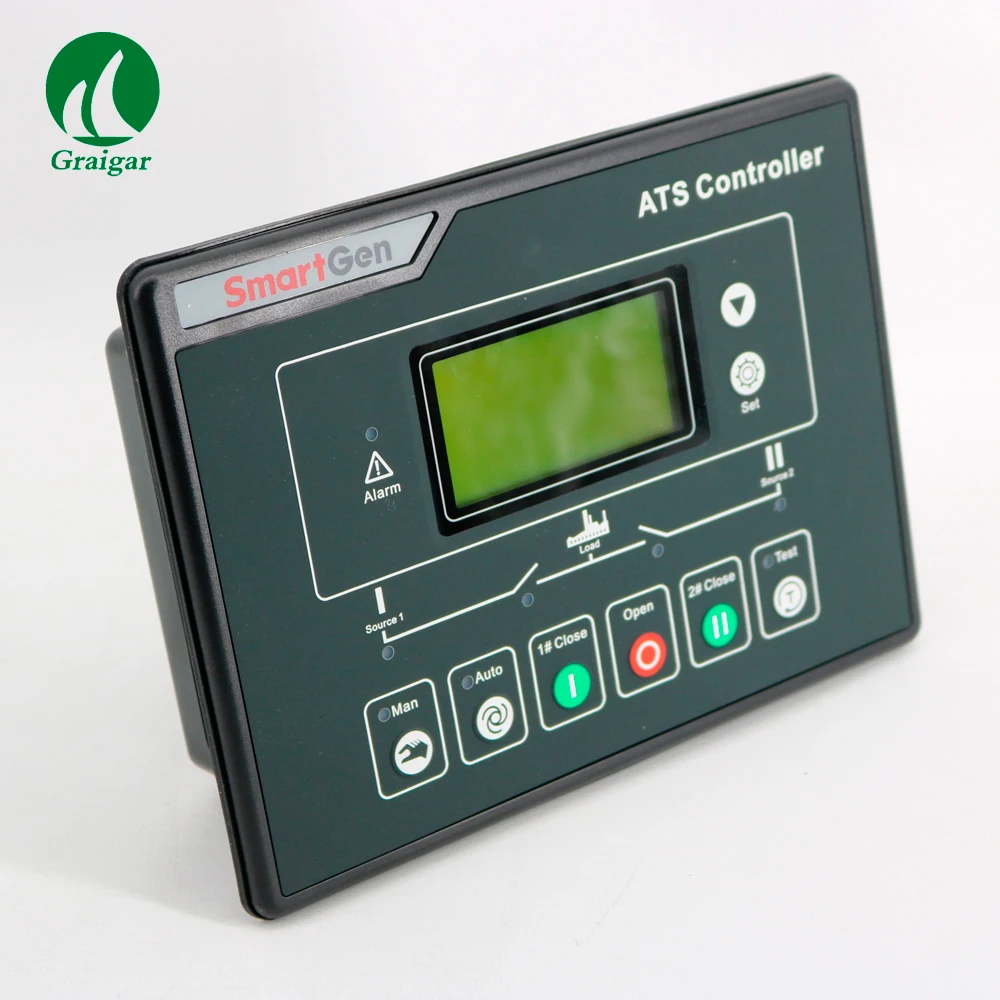

Smartgen HAT600N Gensets контроллер ATS модуль управления генератором интеллектуальный модуль двойного питания

Описание

HAT600NКонтроллер серии ATS выполнен из микропроцессора как его ядра, можно точно обнаружить расширенный спектр 2-way-3-фазное напряжение, а также сделать точное решение и выходной пассивный переключатель управления под аномальным напряжением (в течение и под напряжением, miss phase и более и под частотой). Этот контроллер имеет полное рассмотрение в различных приложениях АТС (автоматическая система переноса) может быть непосредственно использован для интеллектуальных САР, контакторов САР, разрыва цепи САР и т. д. он имеет компактную структуру, расширенные схемы, простую проводку и высокую надежность, широко используется в электрической энергии, телекоммуникации, нефть, уголь, металлургия, Железные дороги, муниципальная администрация, интеллектуальное здание, электрические устройства, автоматическая система контроля и тестирования и т. д.

1) Тип системы может установить для: от сети (1 #) и от сети (2 #), сетевой фильтр (1 #) & генератор (2 #), генератор (1 #) & от сети (2 #), генератор (1 #) и генератор (2 #).

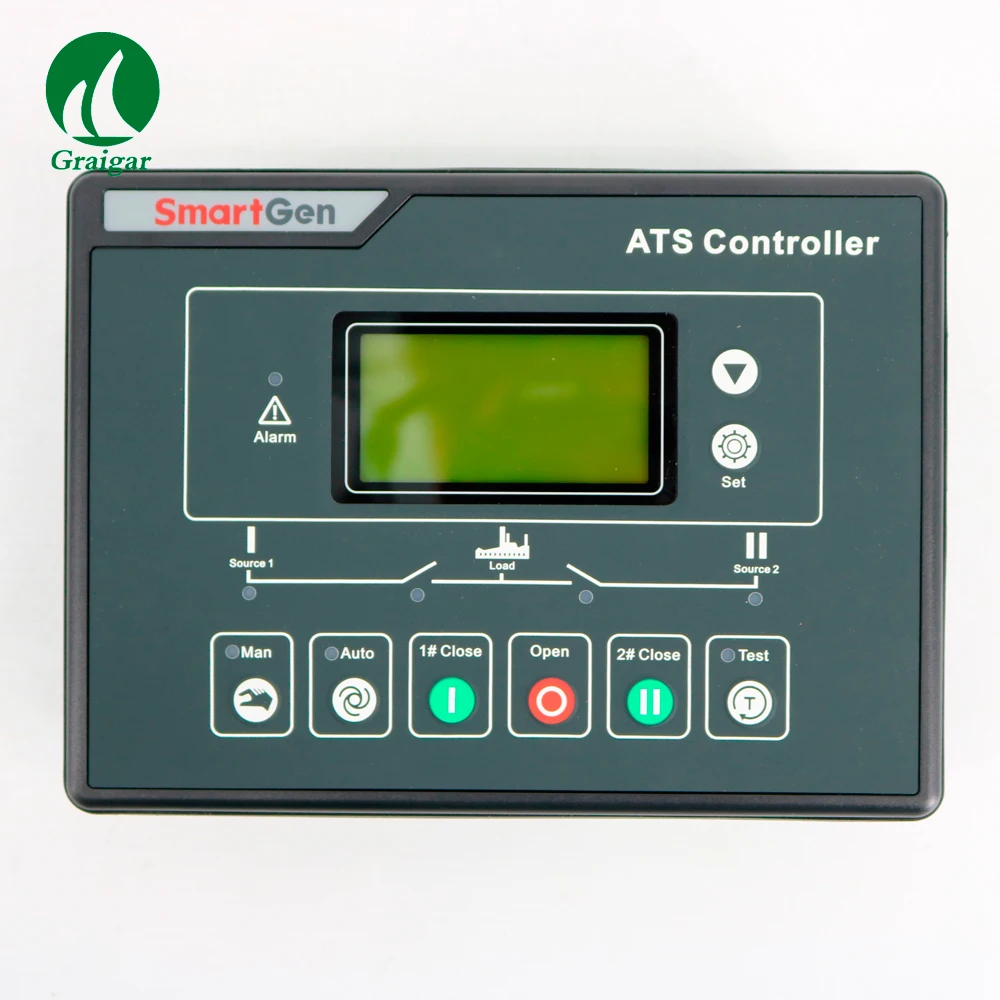

2) с подсветкой 128x64 ЖК, дополнительный китайский и английский дисплей, кнопочное управление.

3) измерение и отображение 2-пути 3 фазного напряжения и частоты:

1 #2 #

Напряжение линии (Uab, Ubc, Uca) линия напряжения Line-Line (Uab, Ubc, uca)

Линейное напряжение (Ua, Ub, Uc) Линейное напряжение (Ua, Ub, uc)

Частота (F1) частота (F2)

4) измерять и отображать активную мощность, видимую мощность, коэффициент мощности и 3 фазного тока;

5) по текущим будильникам;

6) более/под напряжением, потерей фазы, последовательными последовательностями, более/под частотной защитой.

7) Автоматический/ручной режим. В ручном режиме, может заставить переключатель Закрыть или открыть;

8) все параметры можно установить на сайте. С двумя разными паролями, что обеспечивает авторизованную операцию персонала только.

9) во время тестирования genset ATS контроллер может быть установлен либо в режиме нагрузки, либо вне нагрузки.

10) контроллер ATS имеет функцию автоматического перезакрытия.

11) закрытие выходного сигнала может быть установлено как через интервалы или как непрерывный выход.

12) применяется для САР одного нейтрального положения, двух нейтральных позиций и изменений.

13) применяется для 2 изолированных нейтральных линий для генератора и электросети.

14) часы в режиме реального времени (RTC).

15) журнал событий может записывать 99 элементов циркулярно.

16) своевременный график может быть установлен на ежемесячной или еженедельной основе, и судебный процесс может быть установлен в зависимости от нагрузки или выключения нагрузки.

17) может управлять двумя генераторами для работы в цикле, можно установить даже время работы genset и время работы.

18) широкий диапазон питания постоянного тока (8 В до 35 В). Max.80V DC вход может быть выдержан в мгновенное время, или поставляется через модуль HWS560 (Вход AC 85 В ~ 560 В, выход DC 12 В).

19) широкое пространство между соединительными клеммами переменного тока. Max.625V входное напряжение.

20) со стандартным изолированным интерфейсом связи RS485. С "пультом дистанционного управления, удаленным измерением, удаленной связью" функция ModBus-протокол передачи данных.

21) может проверить текущий статус контроллера (включая переключатель цифрового ввода, за напряжением, И под напряжением и т. д.).

22) подходит для различных систем переменного тока (3 фазы 4-провода, 3-3 фазы 3 провода, однофазный 2-провод, и 2-Фаза 3-провода).

23) модульная конструкция, огнестойкость АБС-пластик оболочки, штекерные клеммы и встроенная установка. Компактная структура с легкой установкой.
