Maxgeek CNC 4 осевой контроллер движения 500 кГц Драйвер шагового двигателя DDCSV1.1 +

Maxgeek CNC 4 осевой контроллер движения 500 кГц Драйвер шагового двигателя DDCSV1.1 +

DDCSV2.1 CNC 4-осевой контроллер движения шаговый двигатель Драйвер + стандартный маховик MPG Аварийная остановка

Описание:
-DDCSV1-это 4-осевой контроллер движения 4, который разрабатывается через 4 года исследований и разработок; Каждый цикл контроля положения 4 мс, высокая точность управления. Самый высокий Пульс с одним выходом составляет 500 кГц, а ширина импульса регулируется. Поддержка общего шагового двигателя и серводвигателя.

-Система цифрового управления DDCSV1 использует систему ARM + FPGA design framework, ARM для завершения анализа интерфейса и кода man-machine, FPGA завершила базовый алгоритм и часть генерации импульсов управления. Разумный дизайн, надежный контроль, удобная эксплуатация.

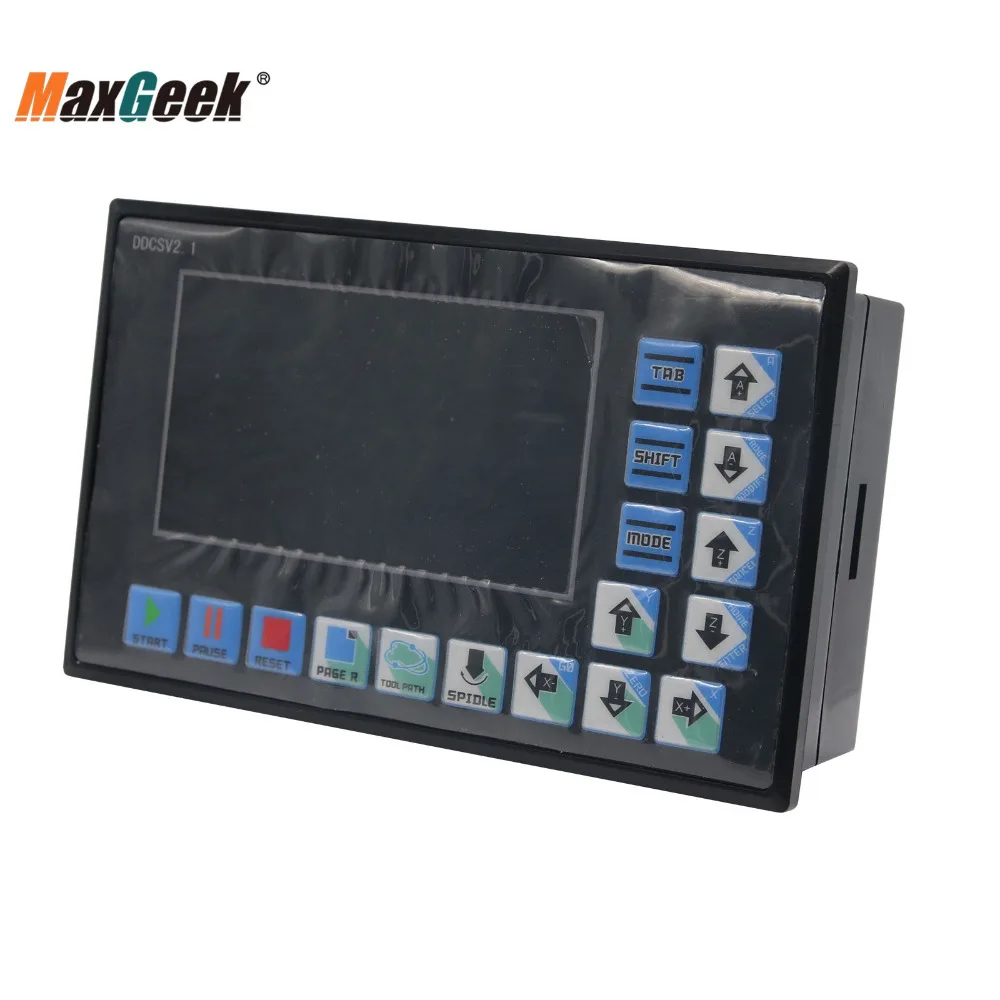

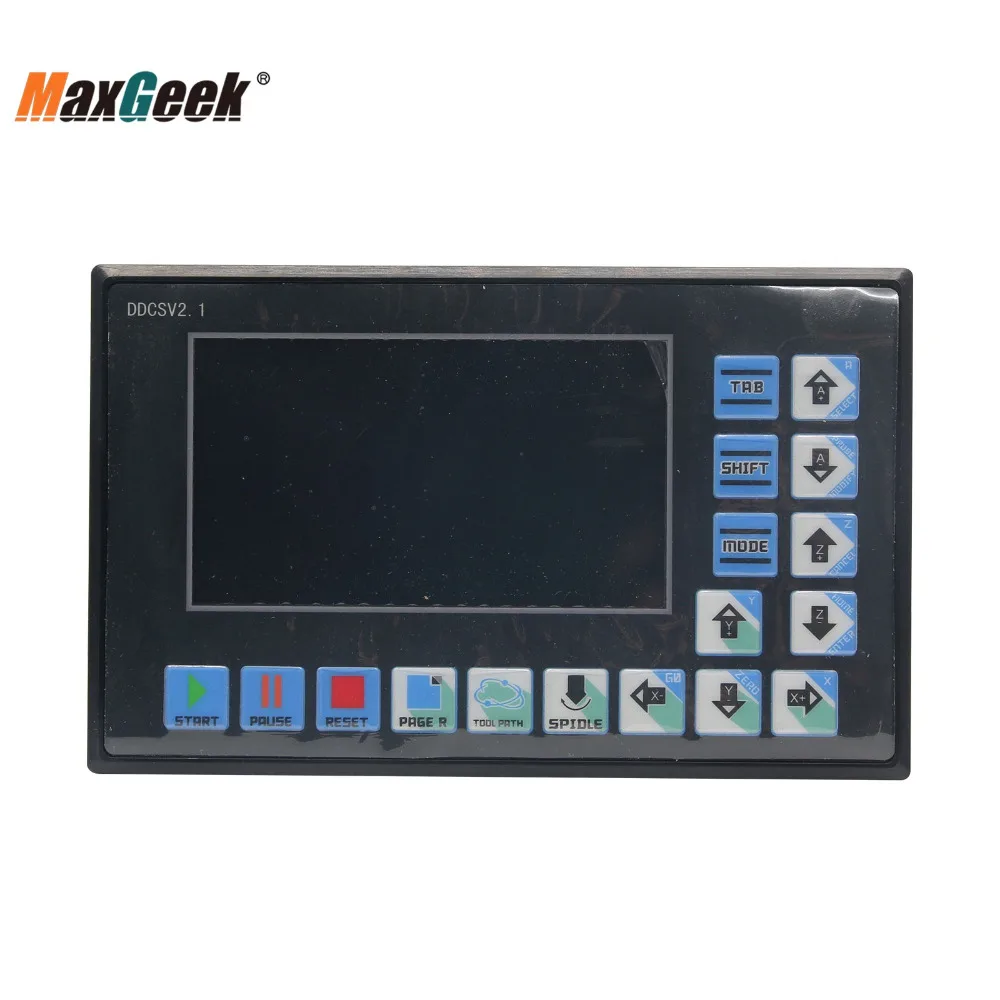

-Макет панели DDCSV1 является разумным, 17 клавиш для завершения общей автономной работы, поддержка для общего назначения совместима с FANUC G.

-В данном руководстве Представлен метод работы DDCSV1, станка и процедура работы станка. С помощью большого количества иллюстраций и примеров использования DDCSV1 можно научиться использовать более быструю систему ЧПУ.

Особенности:
-1. Автономная система, без компьютера, без другого контрольного оборудования
-2. Одновременное управление 4 шаговыми двигателями

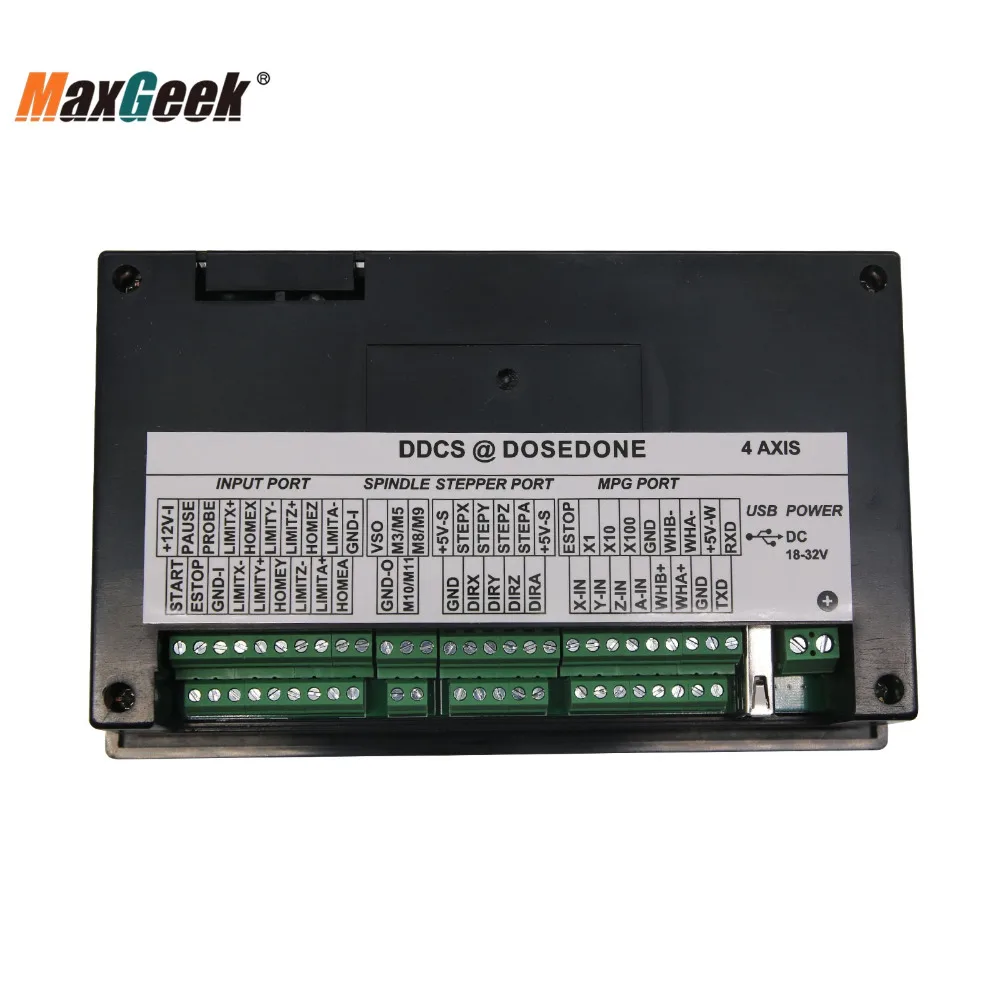

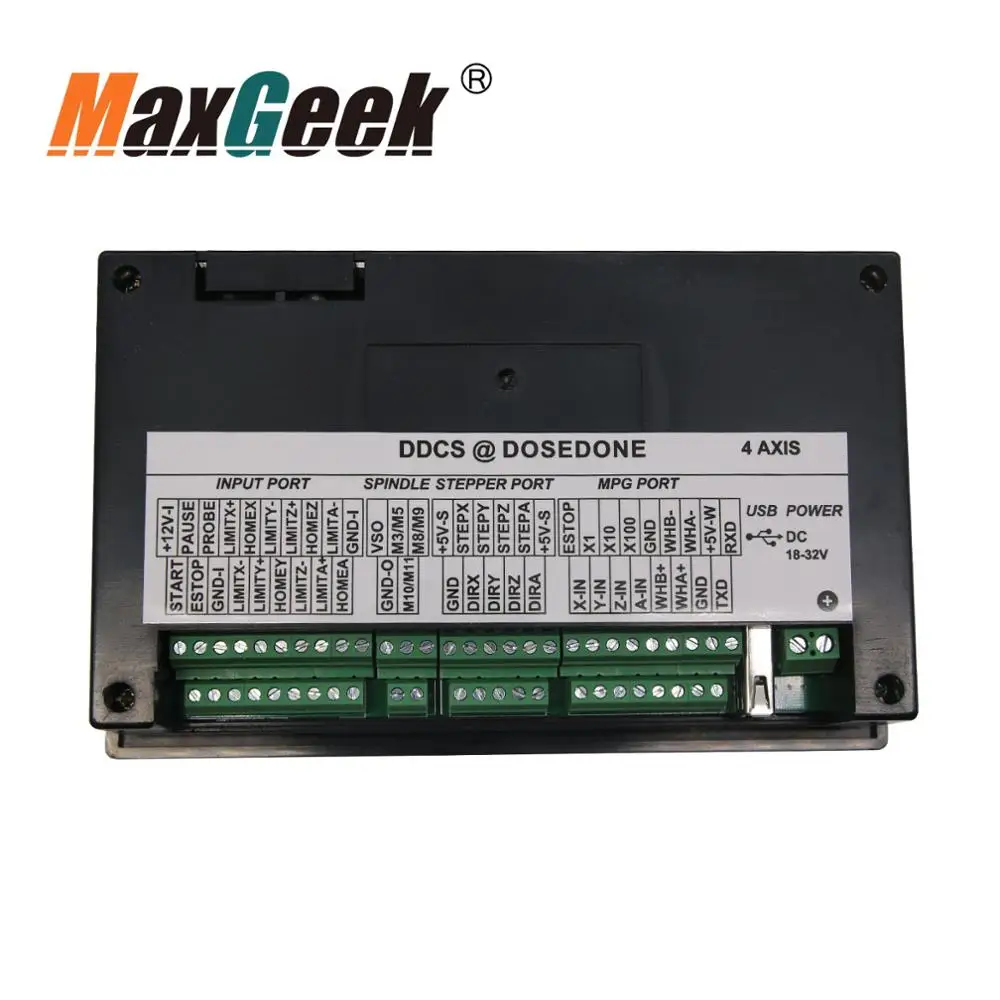

-3. С 15 входными интерфейсами, включая ограниченную аварийную остановку и другие функции.
-4. С 4 программируемыми выходными интерфейсами, включая водяное охлаждение, противотуманное охлаждение и другие контролируемые периферийные устройства.
-5. Регулировка скорости вращения шпинделя VSO режим (0-10 В) Двойной режим.
-6. Независимое программное обеспечение системы проектирования.
-7. Интерфейс USB, поддержка общей системы u-диска.
-8. Электрическая изоляция DCDC
-9. Требования к источнику питания: 18-32VDC1A DC источник питания
-10. До 500 K шаговый двигатель управления импульсный выход, подходит для большинства потребностей машинной системы.
-11. Поддержка стандартного MPG.
-12. Поддержка стандартной системы кода G.

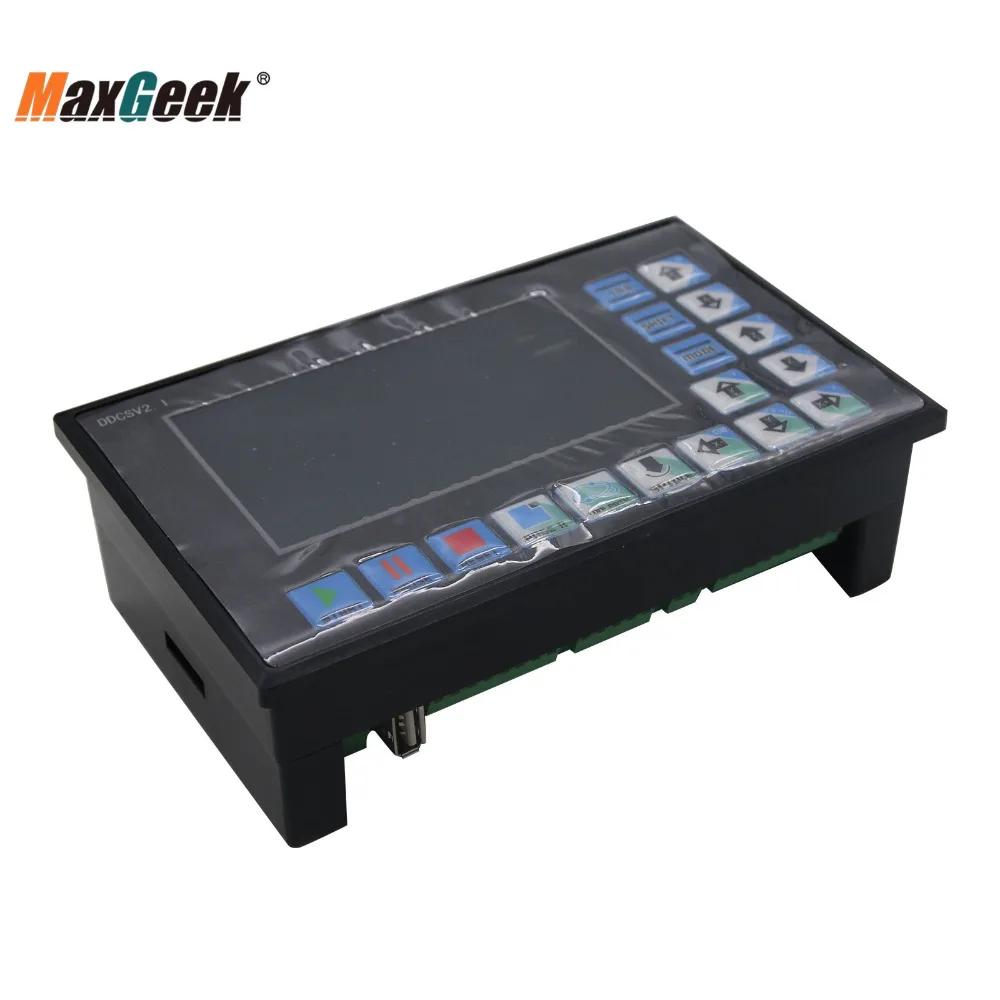

-13. Встроенная конструкция корпуса для легкой установки на любую панель шкафа.
-14. Интегрированная система стабилизации источника питания может противостоять электромагнитным помехам общего двигателя шпинделя.
-15. Чип высокоскоростного выходного интерфейса обеспечивает достаточный ток и импульсный сигнал частоты.
-16. Промышленный мастер-чип для улучшения стабильности системы.
-17. Поддержка экономии точки останова. Экономит энергию в любое время. Он может сохранить точку останова, может продолжить обработку после перезапуска
-18. Поддержка автоматической настройки инструмента, удобный и быстрый
-19. Технология онлайн чтения, поддержка большого объема u-диска, поддержка больших g-файлов, файлов любого размера, можно читать за считанные секунды.

Изменения представлены ниже:
-1: входной сигнал изменен, чтобы поддерживать тип NPN Бесконтактный переключатель;
-2: ограничение поддержки и общий входной (домашний) входной порт;
-3: замена более стабильной вспышки для обеспечения отсутствия проблем с потерей программы;
-4: алгоритм обновления, поддержка мягкой интерполяции и исправление круговой ошибки интерполяции в версии V1.1;
-5: модуль питания модернизирован и система работает более стабильно.

Применение:
-Он используется для обработки различных узоров и красочных форм, таких как тисненая доска, форма для подошвы, форма для пуговиц, форма для молнии, штамповка текста и бронзовая форма, форма для инструментов, стеклянная форма и так далее.

-Используется в рекламной индустрии, такой как: бренд, вывеска, архитектурная модель, значок, значок, табличка, демонстрационная доска, монограмма, номер дома, вывеска, украшение ремесла, украшение мебели и т. д.

-Используется для портретов, портретов, каллиграфии, печатей и других художественных скульптур, надписей, рельефных контуров, Рельефных Скульптур и т. д. с ЧПУ контроллером, он подходит для всех видов малого и среднего размера оборудования и инструментов автоматизации.

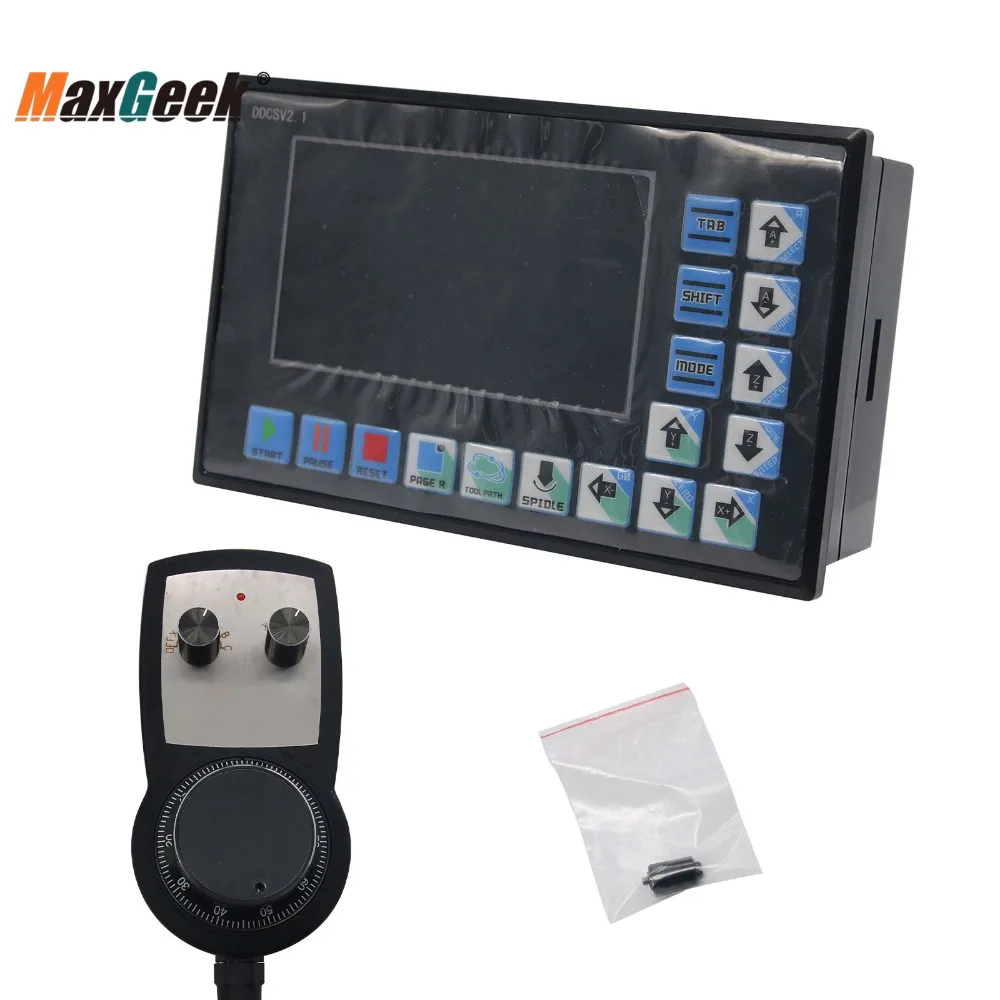

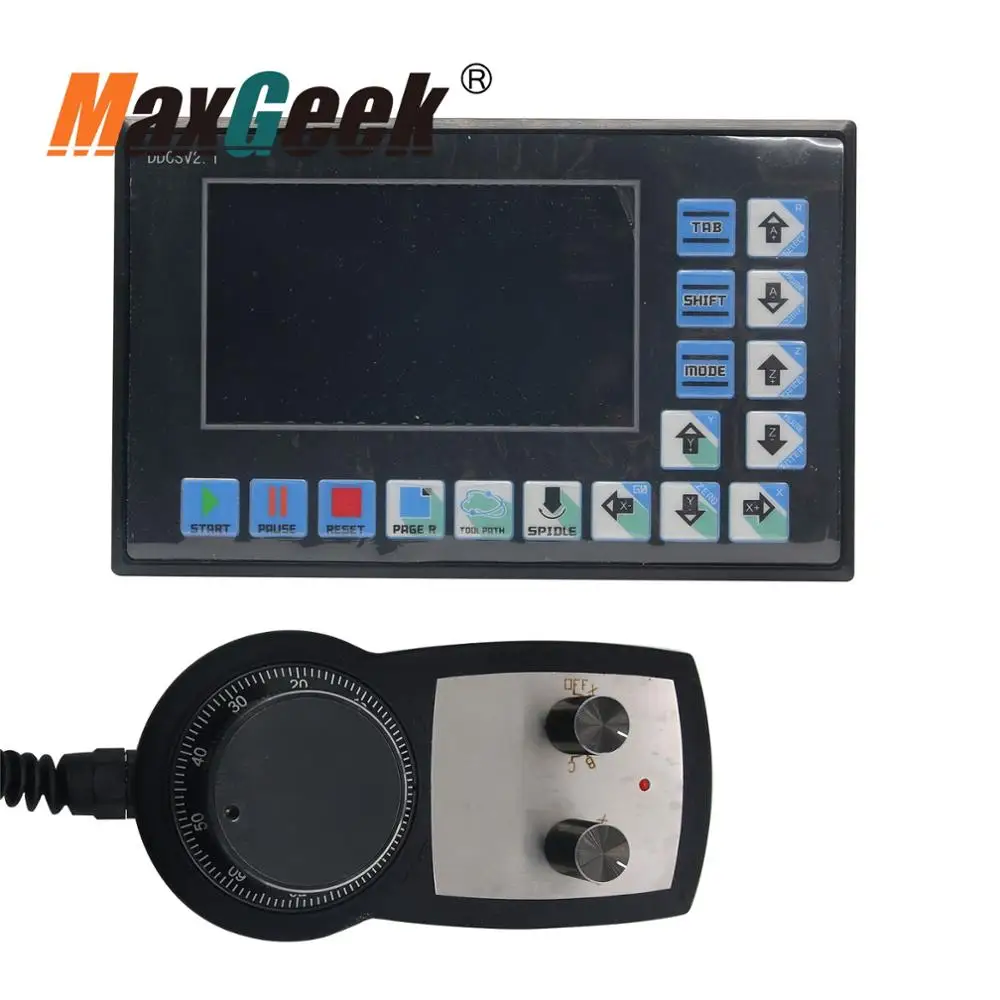

В комплект входит:

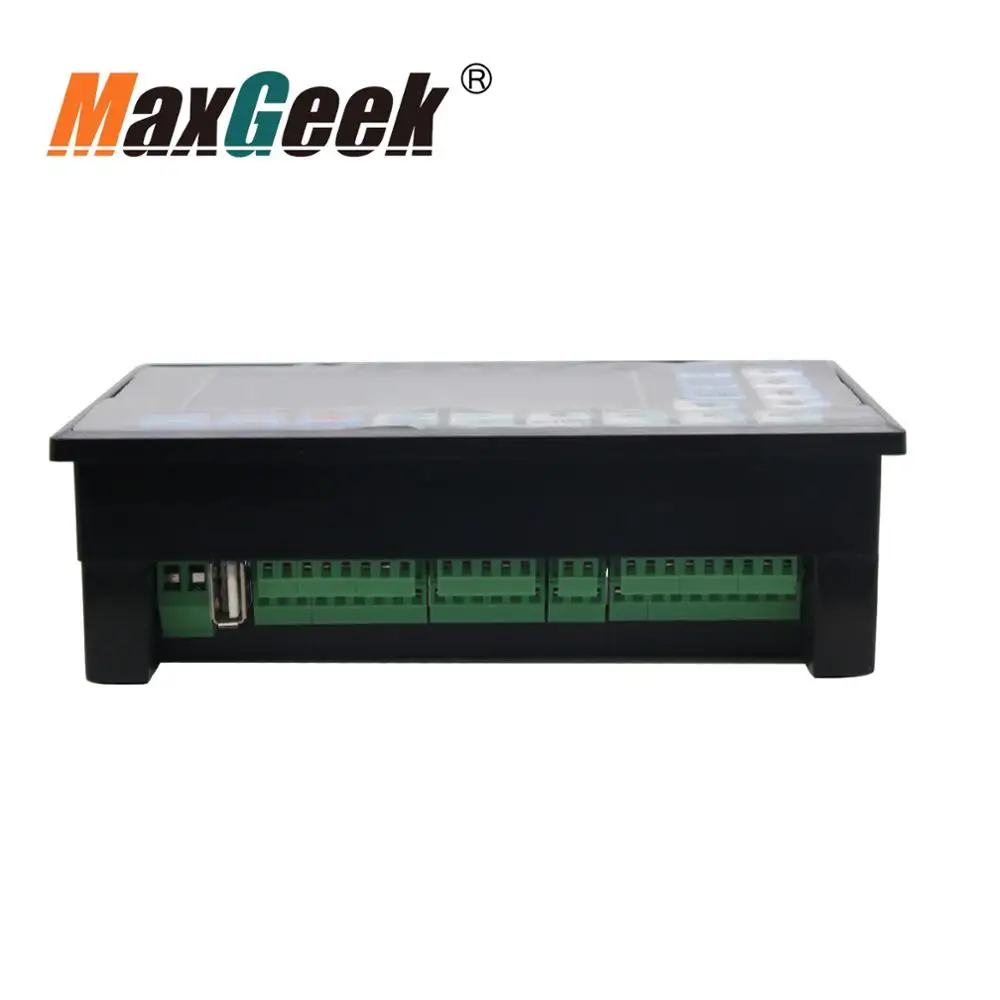

-4-осевой контроллер движения с ЧПУ-1 шт.

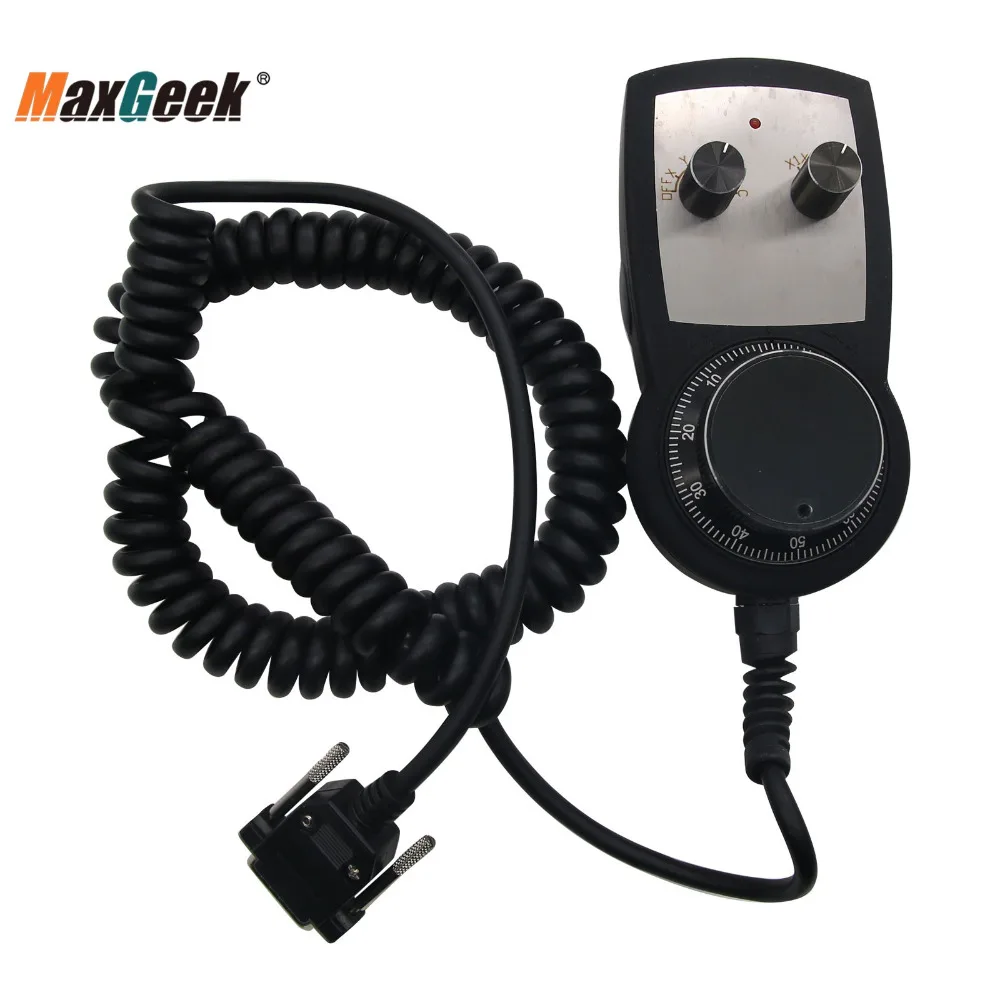

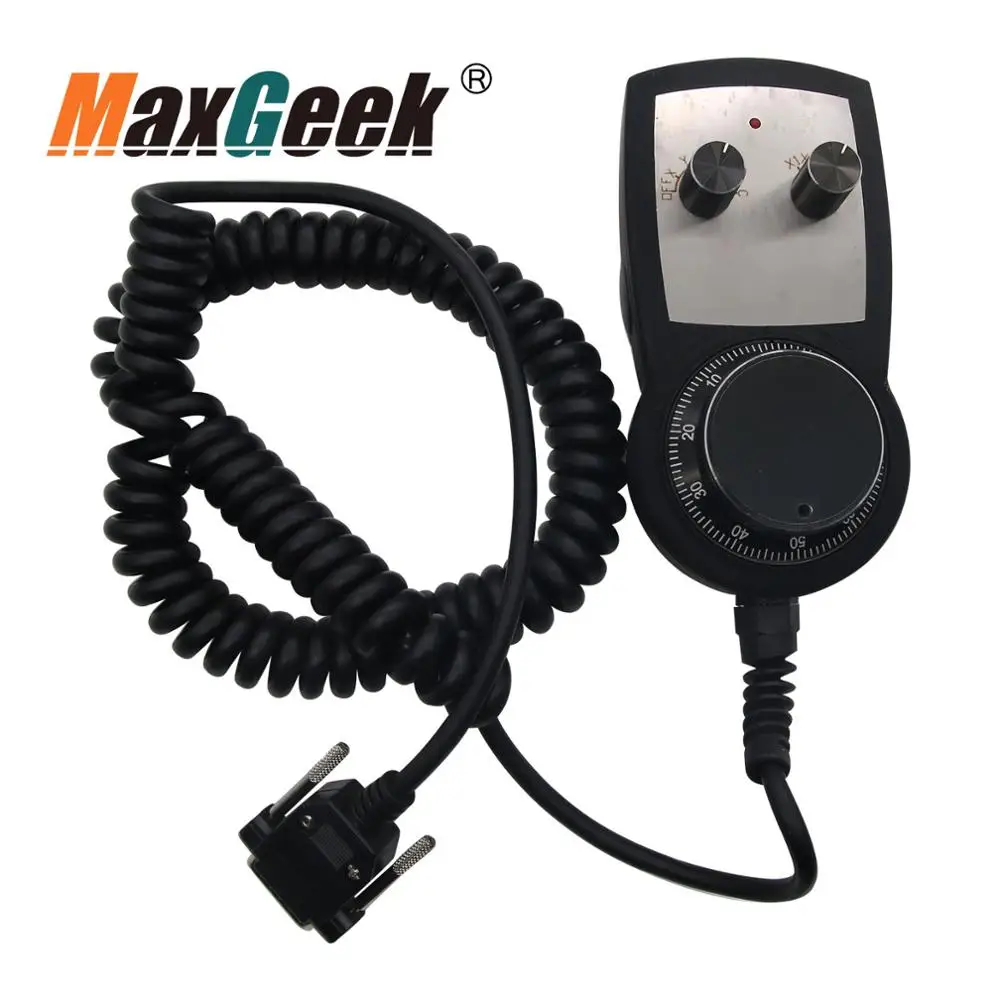

-1 x электронное CNC маховик
-1 USB флеш-накопитель 8 Гб
-1 удлинитель USB
