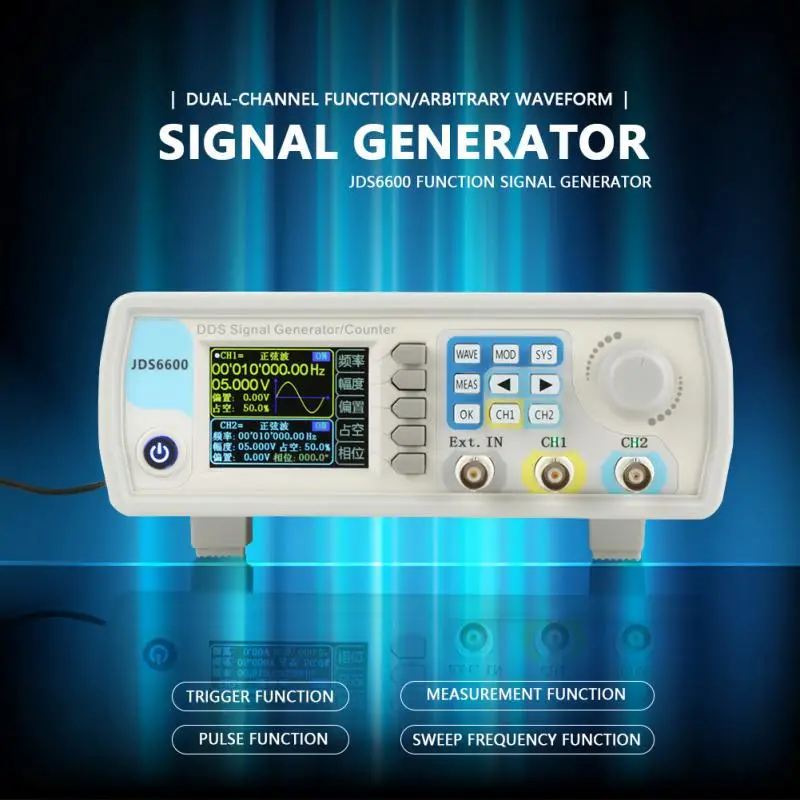

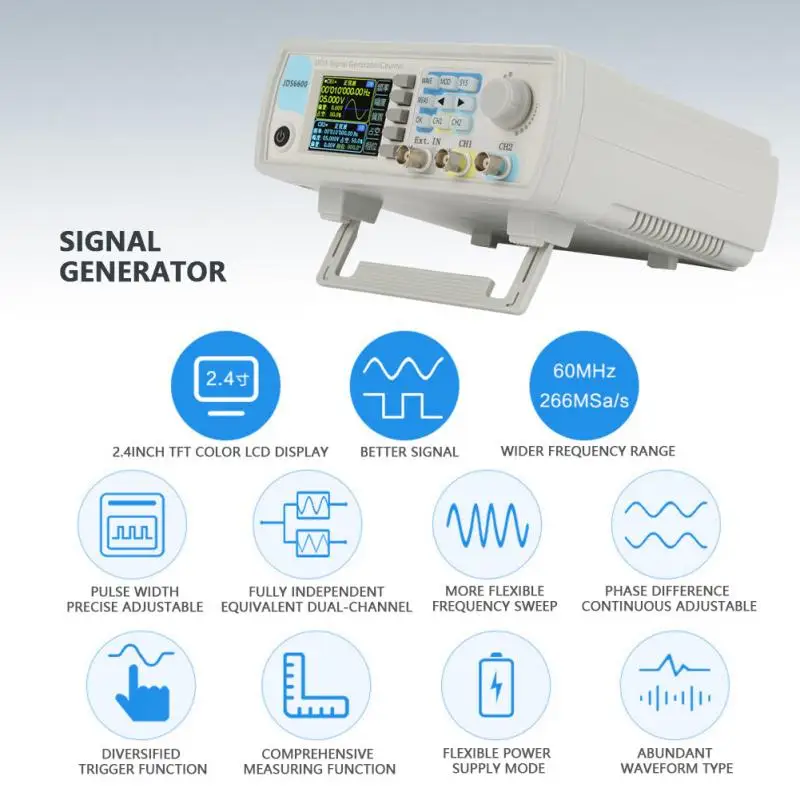

JDS6600 DDS генератор сигналов счетчик цифровой Управление синус частота AC100-240V

Особенности:

Технические характеристики:

Модель (Опционально)

JDS6600-15M

JDS6600-30M

JDS6600-40M

JDS6600-50M

JDS6600-60M

Диапазон частот синусоидальной волны

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Частотный диапазон квадратных волн

0 ~ 15 МГц

0-25 МГц

0-25 МГц

0-25 МГц

0-25 МГц

Частотный диапазон треугольной волны

Частотный диапазон импульсной волны

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

TTL цифровой волновой Частотный диапазон

Диапазон произвольных частот

Диапазон регулировки ширины импульса

100nS ~ 4000S

50NS ~ 4000S

40NS ~ 4000S

30NS ~ 4000S

25nS ~ 4000S

Время нарастания квадратных волн

≤ 25ns

≤ 15ns

≤ 10ns

≤ 10ns

≤ 10ns

Минимальное разрешение частоты

0,00000001 Гц (Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3 часа

± 1ppm/3 часа

Характеристики волновой формы

Тип волны

Синусоидальный, квадратный, импульсный (регулируемый Рабочий цикл, точная регулировка ширины импульса и периода), треугольная волна, частичная Синусоидальная волна, КМОП-волна, уровень постоянного тока (Установите амплитуду постоянного тока путем регулировки офсета), полуволна, полная волна, положительная лестничная волна, противолестничная волна, шумовая волна, экспоненциальный подъем, экспоненциальное падение, Многозвуковая волна, симплический импульс и импульс Лоренц и 60 произвольных волн

Длина волны

2048 баллов

Форма волны

Частота дискретизации

266MSa/s

Вертикальное разрешение волны

14 бит

Синусоидальная волна

Гармоническое подавление

≥ 45 дбц (<1 МГц); ≥ 40 дбц (1 МГц ~ 20 МГц)

Общее гармоническое искажение

<0.8%(20 Гц ~ 20 кГц, 0 дБм)

Квадратная волна и импульсная волна

Перегрузка

≤ 5%

Импульсная волна

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Частичная Синусоидальная волна

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Пилообразная волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики на выходе

Амплитуда синусоидальной волны

Частота ≤ 10 МГц

10 МГц ≤ частота ≤ 30 МГц

30 МГц ≤ частота

2mVpp ~ 20Vpp

2 МВП ~ 10 в ПП

2mVpp ~ 5Vpp

Квадратная волна, треугольная волна

Амплитудный диапазон

Частота ≤ 10 МГц

10 МГц ≤ частота ≤ 25 МГц

2mVpp ~ 20Vpp

2mVpp ~ 5Vpp

Амплитуда

Разрешение

1mV

Амплитуда

Стабильность

± 0.5%/5 часов

Плоскость

Амплитуда

± 5%(<10 МГц); ± 10%(>10 МГц)

Выход сигнала

Выход

Сопротивление

50 Ом ± 10% (стандартный)

Защита

Все выходы сигнала могут работать в пределах 60 при коротком замыкании нагрузки.

Смещение постоянного тока

Смещение

Диапазон регулировки

Выходная амплитуда> 2 в

0,2 в <выходной диапазон ≤ 2 в

0 <амплитуда на выходе ≤ 0,2 в

-9,99 В ~ 9,99 в

-2,5 В ~ 2,5 в

-0,25 В ~ 0,25 в

Разрешение офсета

0,01 в

Характеристики фаз

Фаза

Диапазон регулировки

0 ~ 359,9 o

Разрешение фазы

0,1o

Выход TTL/CMOS

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Время выравнивания/падения

≤ 20 нс

Функция внешнего измерения

Функция измерителя частоты

Диапазон измерения частоты

1 Гц ~ 100 МГц

Точность измерения

Время ворот 0,01 с ~ 10 с непрерывная регулировка

Функция счетчика

Диапазон подсчета

0-4294967295

Метод связи

Методы связи постоянного и переменного тока

Метод подсчета

Вручную

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Измерение ширины импульса

Разрешение 0,01 США, максимальное измерение 20 с

Измерение периода

Разрешение 0,01 США, максимальное измерение 20 с

Функция подметания

Канал подметания

CH1 или CH2

Тип подметания

Линейное подметание, логарифмическое подметание

Время подметания

0,1 s ~ 999,9 s

Диапазон настройки

Любые настройки между максимальной выходной частотой соответствующей модели начальной точки (0,01 Гц) и конечной точки

Направление подметания

Вперед, назад и обратно

Функция разрыва

Количество импульсов

1-1048575

Режим взрыва

Ручная вспышка, вспышка CH2, внешняя вспышка (AC), внешняя вспышка (DC)

Общие характеристики

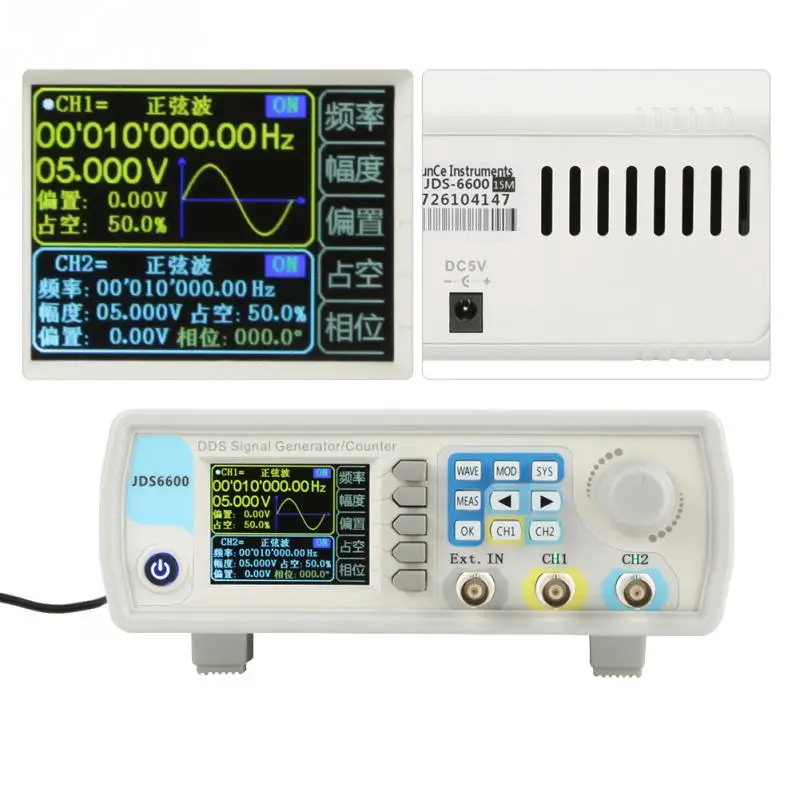

Дисплей

Тип дисплея

Цветной ЖК-дисплей 2,4 дюйма TFT

Хранение и загрузка

Количество

100

Позиция

00-99 (параметр местоположения памяти 00 загружен по умолчанию в качестве включения питания)

Произвольная волна

Количество

От 1 до 60 всего 60 групп (15 групп по умолчанию включаются питанием)

Интерфейс

Режим интерфейса

USB для последовательного интерфейса

Интерфейс расширения

С последовательным интерфейсом режима TTL для дополнительной разработки пользователя

Скорость связи

Принятый стандарт 115200bps

Протокол

С помощью командной линии протокол становится общественным

Источник питания

Диапазон напряжения

Пост. Ток 5 В ± 0,5 В

Технология производства

Технология поверхностного монтажа, крупные интегральные схемы, высокая надежность, длительный срок службы

Подсказка тона

Пользователи могут включать или выключать, устанавливая программу

Эксплуатационные характеристики

Все основные действия, непрерывная Регулировка ручки

Условия окружающей среды

Температура: 0 ~ 40 ℃ Влажность: <80%

Вес: 1087 г (прибл.)

Тип штекера:Штепсельная Вилка стандарта США, штепсельная вилка европейского стандарта (Опционально)

Напряжение: AC100-240V

Посылка входит:

1 xJDS6600Двухканальный генератор сигналов
1 x адаптер питания

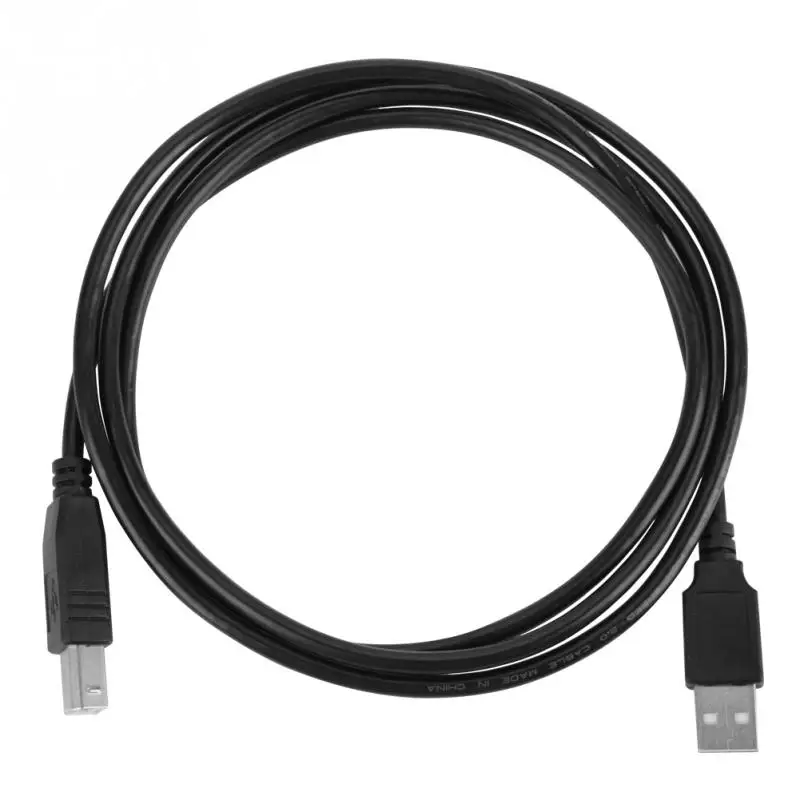

1 x USB-кабель

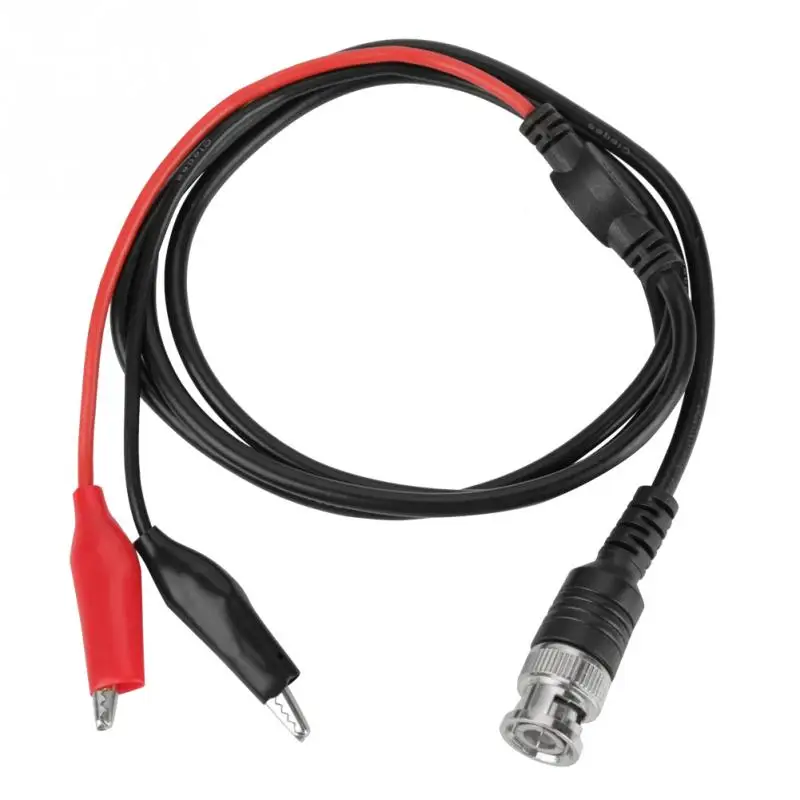

2 х кабели для подключения сигнала
1 x Руководство пользователя на английском языке
1 кабель BNC
