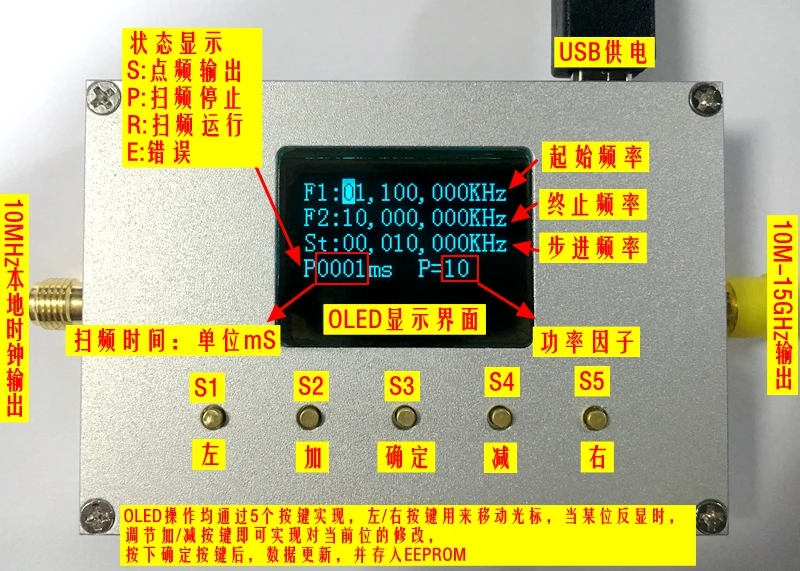

LMX2594 10 MHz 15 GHz умный одиночный генератор чип источника частоты с контролем

LMX2594 10 MHz 15 GHz умный одиночный генератор чип источника частоты с контролем

Во-первых, характеристики продукта

1, 10 МГц до 15 ГГц Выходная частота

2. Фазовый шум-110 дбк/Гц с офсетом 100 кГц и переноской 15 ГГц

3, с 45fs RMS jitter (от 100 Гц до 100 МГц) при 7,5 ГГц

4, Программируемая Выходная мощность

5. Основные характеристики PLL:

Фактор качества:-236dBc/Гц

Номинальный шум 1/f:-129dBc/Hz

Частота детектора наивысшей фазы

400 МГц цельный режим

Фракционный Режим 300 МГц

32-битный дробно-N делитель

6. Устраняет целые границы шпоры с программируемым входным мультипликатором

7. Обеспечивает синхронизацию выходной фазы на нескольких устройствах

8, поддержка SYSREF с 9 ps разрешением Программируемая задержка

9, FMCW Частотный пандус и chirp импульсная возможность применения

10, менее 20 мкс VCO скорость калибровки

11, 3,3 В одиночный источник питания


Во-вторых, применение продукта

1, 5G и миллиметровая волна беспроводной инфраструктурой

2. Испытательное и измерительное оборудование

3, радар

4, MIMO

5. Фазный массив антенны и beamforming

6, высокоскоростной преобразователь данных часы (поддержка JESD204B)


В-третьих, описание товара

LMX2594-это высокопроизводительный Широкополосный синтезатор, который генерирует любую частоту от 10 МГц до 15 ГГц без использования внутреннего doubler, устраняя необходимость в субгармоническом фильтре.Высокая производительность PLL и высокая частота детектора фазы с качественным коэффициентом-236dBc/Hz обеспечивают очень низкий уровень Внутриполосного шума и интегрированный дрожание.Высокая скорость N делитель не prep

Разделитель, который значительно уменьшает амплитуду и количество шпоров.Есть также программируемый входной мультипликатор, который смягчает целочисленные границы шпоров.

LMX2594 позволяет пользователю синхронизировать выход нескольких устройств и определить приложение между входом и выходом, что требует задержки.Генератор частотной рампы может синтезировать до 2 пандусов в опции автоматического поколения рампы или ручной вариант для максимальной гибкости.Частота может быть увеличена до более 20 мкс с помощью алгоритма быстрой калибровки.LMX2594 добавляет в сборку или тяжелый

Поддержка сложных SYSREF (совместим с JESD204B) делает его идеальным источником низких шумов для высокоскоростных преобразователей данных.В этой конфигурации предусмотрена корректировка задержки (разрешение 9 ps) для учета разницы в отслеживании платы.

Выходной драйвер LMX2594 обеспечивает выходную мощность до 7 дБм на частоте 15 ГГц.Устройство работает от одного источника питания 3,3 В и имеет интегрированный LDO, устраняя необходимость в бортовом, малошумном LDO.

Содержимое упаковки
100% Новый бренд
1x ручной умный одиночный генератор
