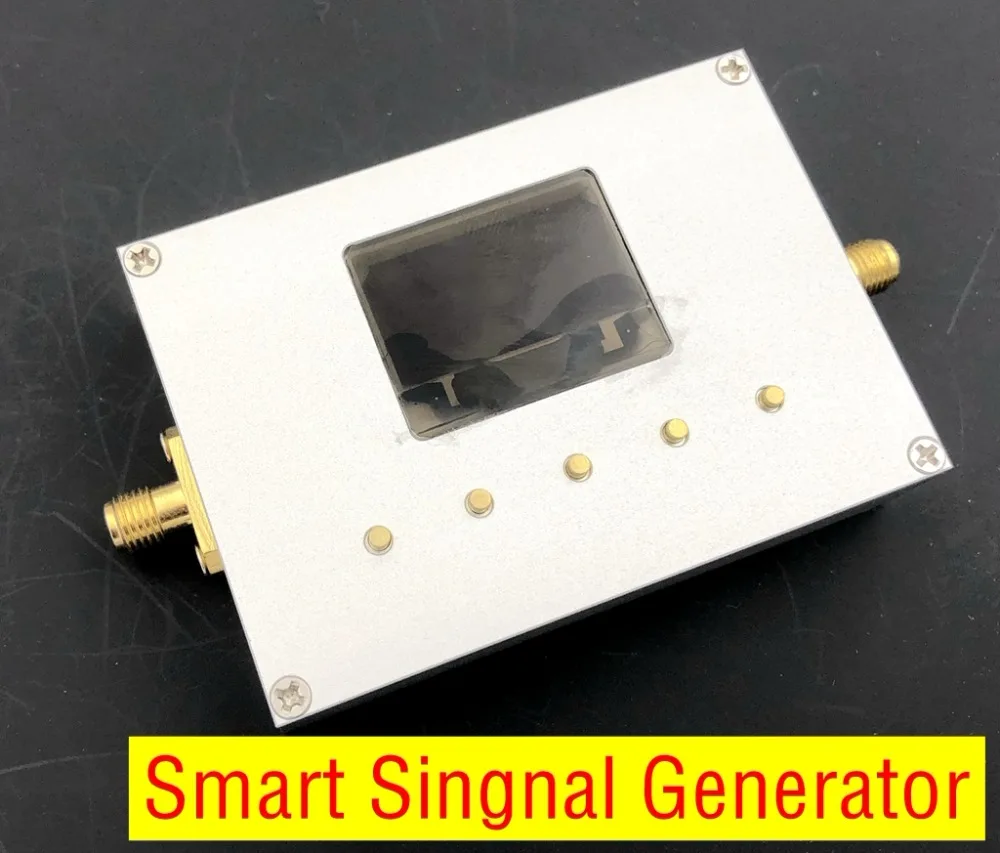

Ручной 25 MHz 6 GHz RF источник сигнала умный одиночный генератор Регулируемая

Ручной 25 MHz 6 GHz RF источник сигнала умный одиночный генератор Регулируемая

Один. Характеристики продукта

1,USBТок источника питания300 мА;

2,ПринимаетсяPL2303SAСерийный портUSBЧиповая связь, установите драйвер, вы можете выбрать автоматически установленный мастер драйвера.;

3,Функция:

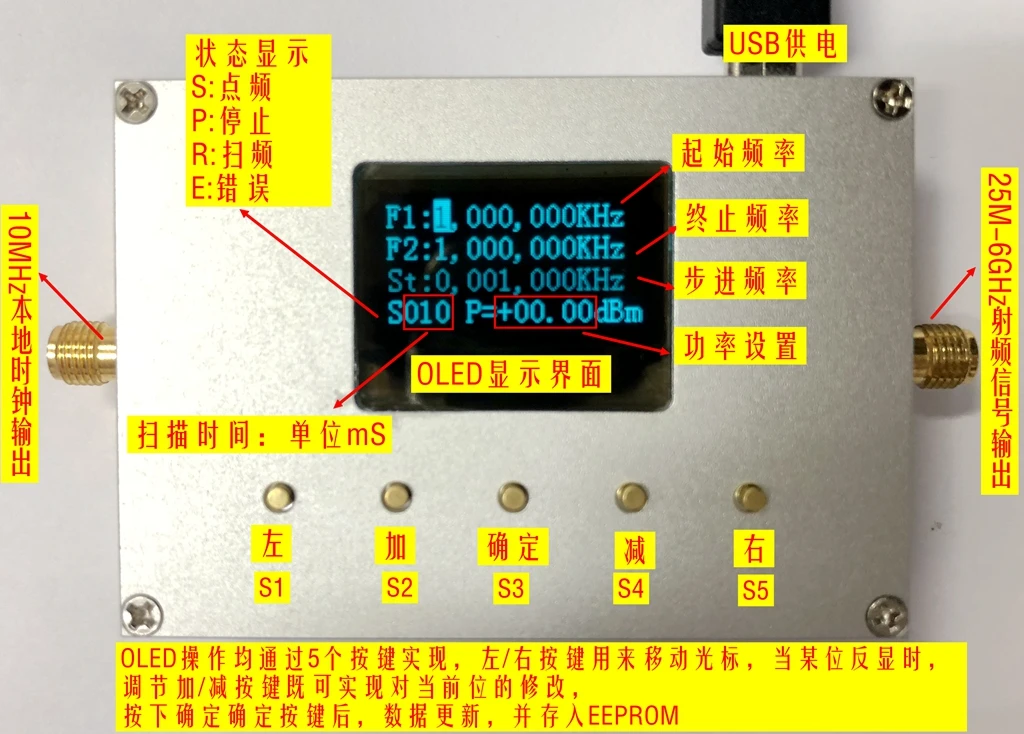

СлеваSMAРежим доставки по умолчанию10 МГцПоложительный и отрицательный0.1ppmВыход источника часов с температурной компенсацией также может быть настроен как внешний режим ввода часов.(Необходимо связаться с владельцем, чтобы внести изменения.);

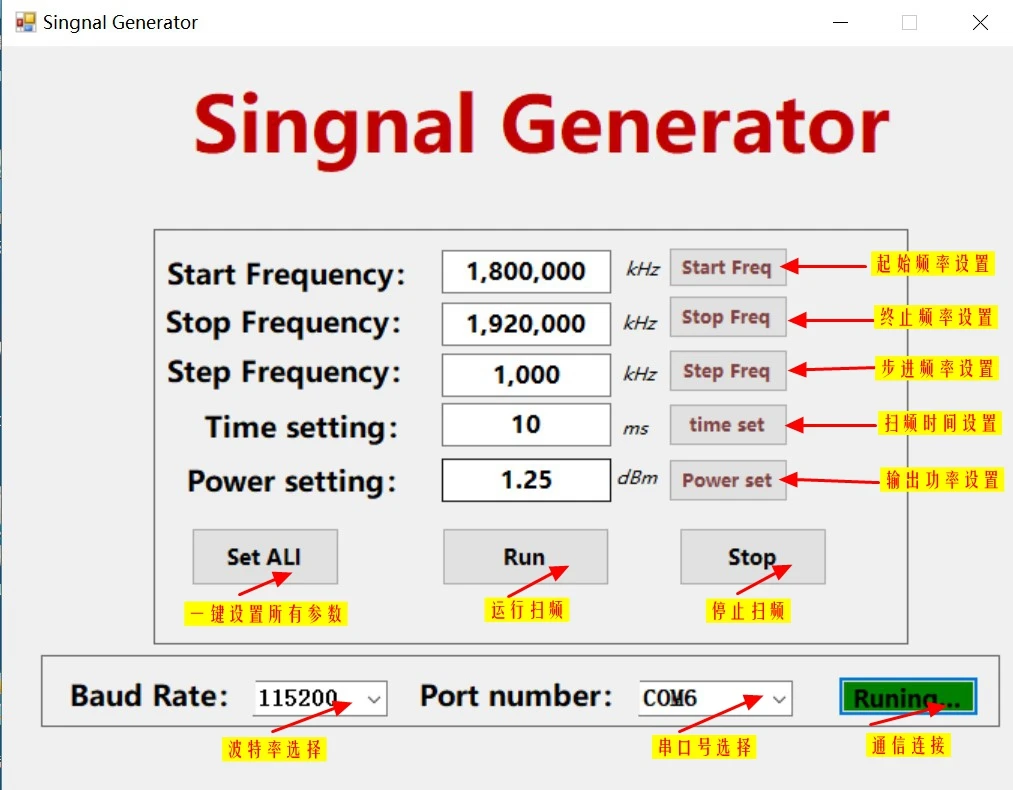

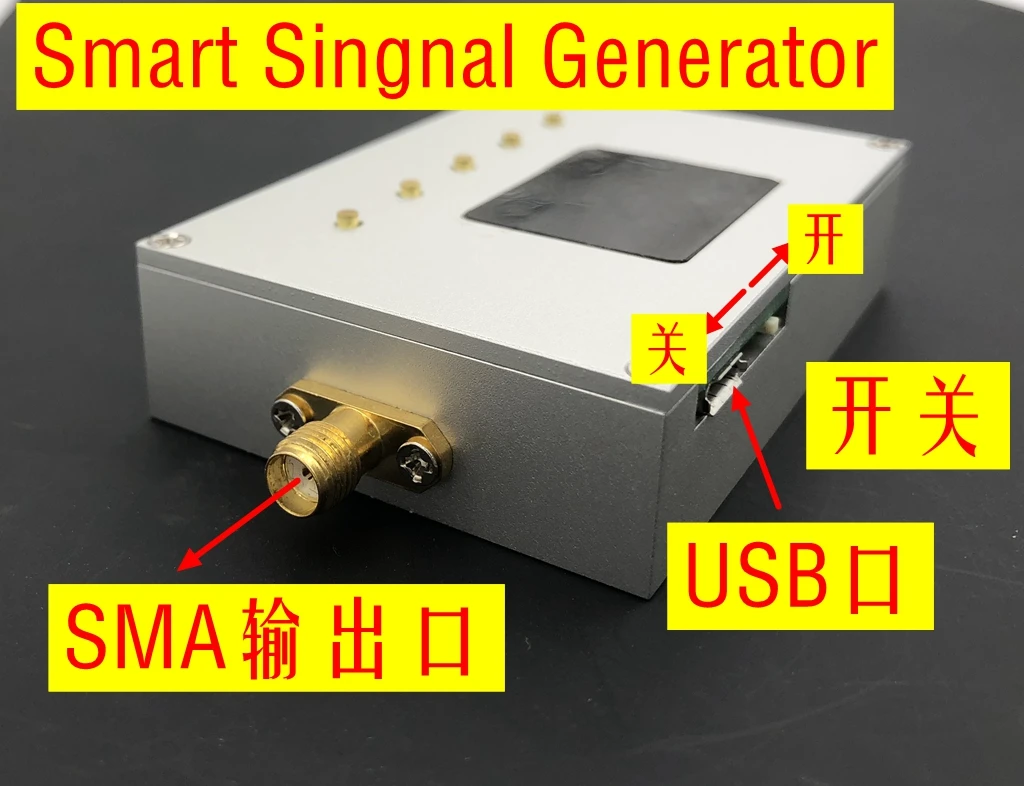

СправаSMAРот, через кнопки./Программное обеспечение для ПК настроено как точечный радиочастотный источник./Источник частотной развертки может управляться числовым образом.

4,Список доставки:MicroUSBЛиния 1+Хост один.

Два, индикатор источника радиочастотного сигнала

1И диапазон частот выходного сигнала:25 м-6000 МГц;

2И диапазон мощности выходного сигнала:-25dBmReach+ 10dBm(3GАмплитудная плоскостность каждой частотной точки измеряется подробно.

3Разрешение частоты:1 кГц;

4Стабильность частоты и точность (типичные значения): ±0.1ppm;

5Гармоники17dBc (@ 1 ГГц);

6Фазовый шум:Фазовый шум=-104. 00 дБм/Гц @1 ГГц100 кГц.

Три, радиочастотный источник сигнала гармонические и фазовые индикаторы шума

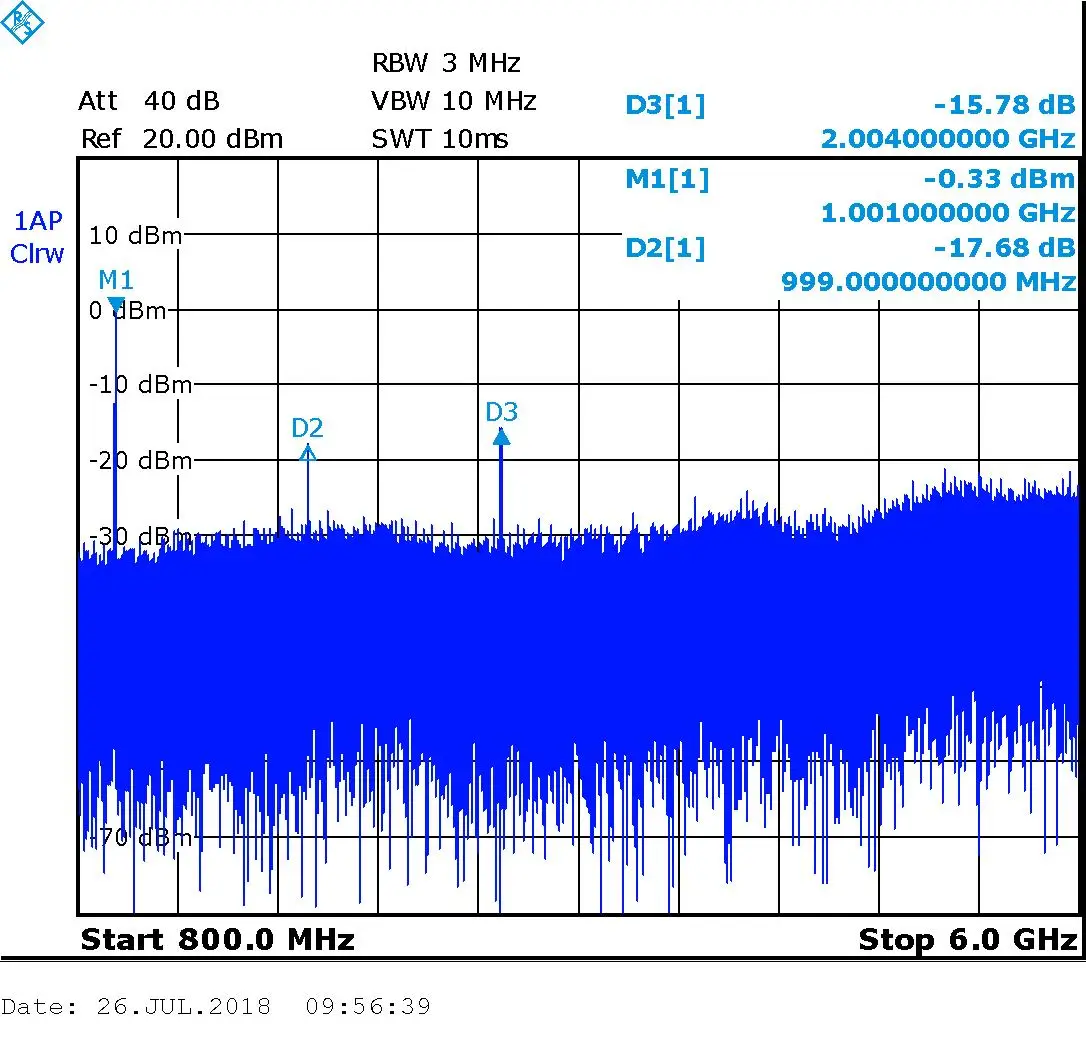

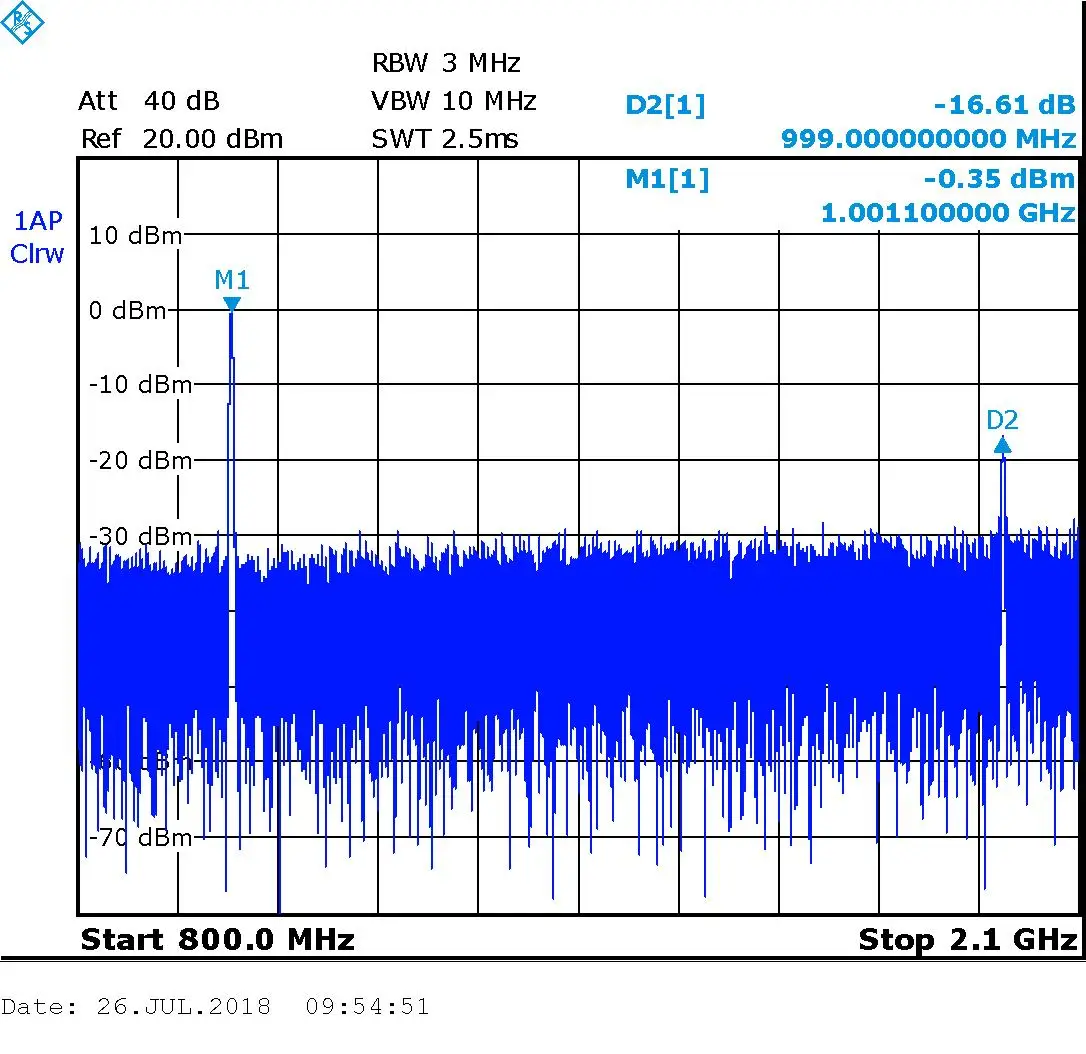

1Гармонический анализ, выходной сигнал1 ГГц,Амплитуда0dBmВыход, две гармоники2 ГГцВ то время16.61dBcТри гармоник.3 ГГцВ то время17.68dBc,

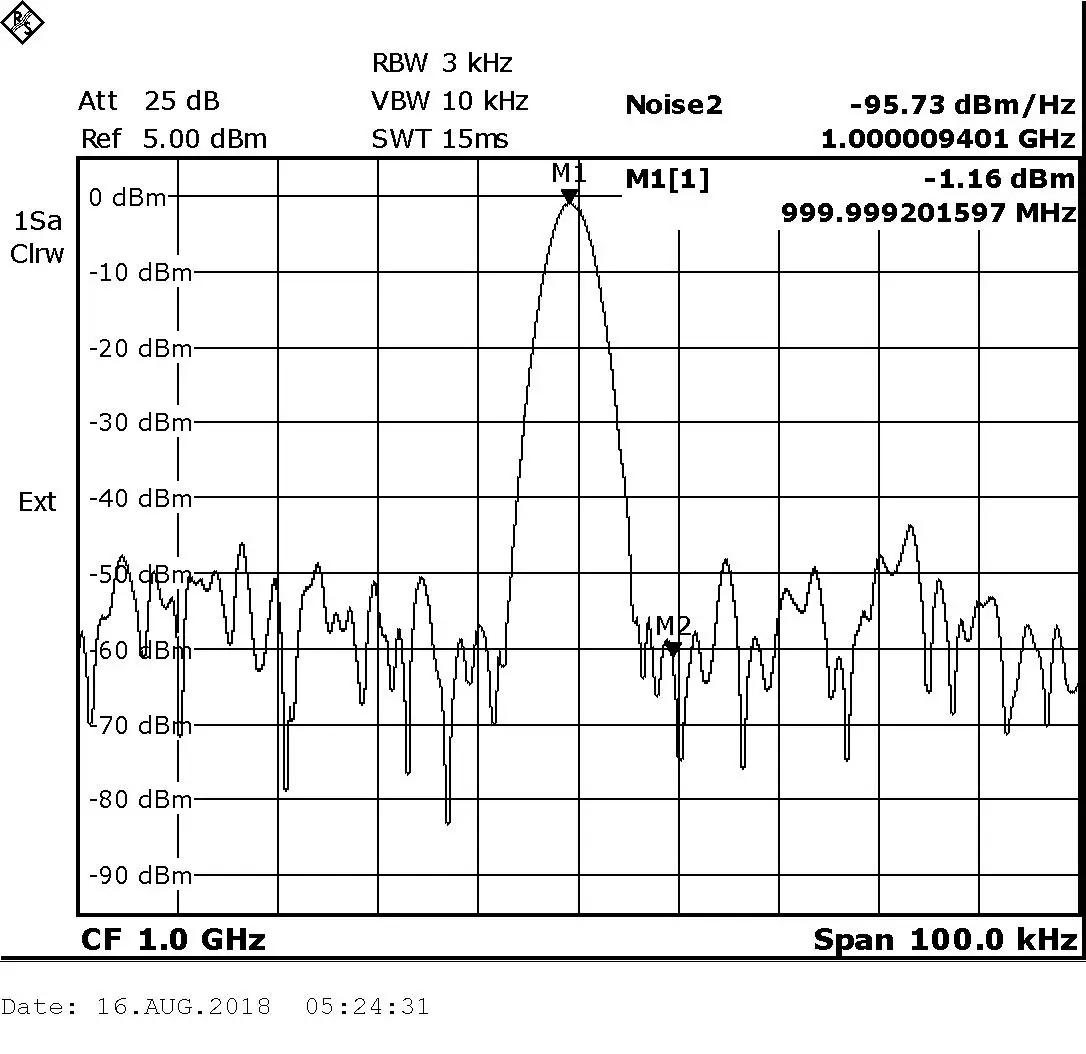

2Фазовый анализ шума, выходной сигнал1 ГГц,Амплитуда0dBmВо время выхода,

Фазовый шум=-95. 73dBm/Гц @ 10 кГц

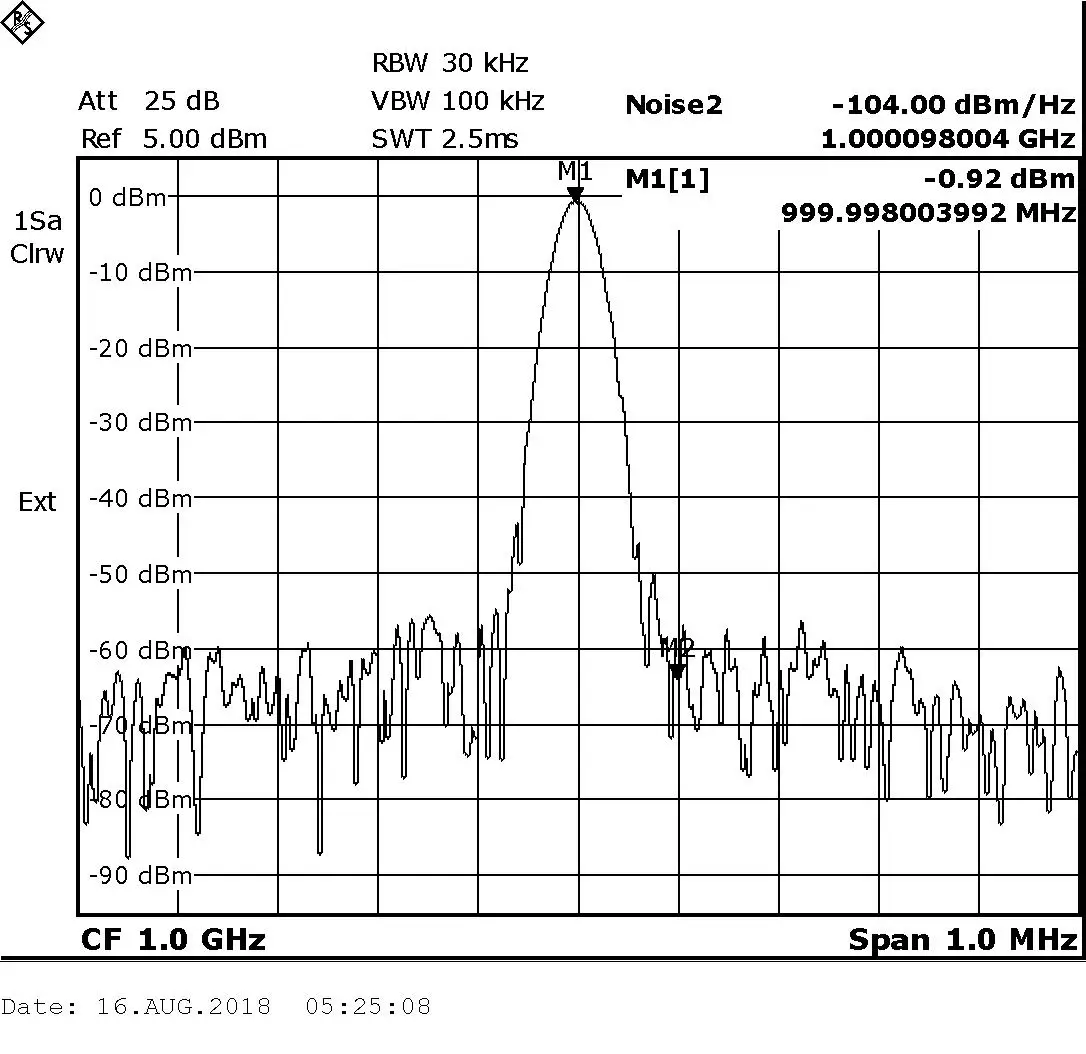

Фазовый шум=-104. 00 дБм/Гц @ 100 кГц
