Обзор:

12V ESP8266 2-WIFI реле канала модуль оснастить для ESP-01 модуль Wi-Fi и 8 bit high performance MCU, нужно всего лишь простой конфигурации, и затем вы можете контролировать реле с мобильным телефоном приложение под локальной сети.

Функции и характеристики:

1, бортовой N76E003/STM8S003 и ESP-01 WIFI модуль
2. Два режима:
(1) Режим 1: мобильные телефоны переносят Wi-Fi модуль напрямую
(2) Режим 2: мобильный телефон и wifi модуль переносят на тот же маршрутизатор
Дополнительная функция: релейный модуль USB при отключении ESP-01
3, Расстояние передачи:
(1) в открытой среде максимальное расстояние передачи составляет 100 м, когда мобильный телефон непосредственно входит в модуль Wi-Fi;
(2) Когда модуль Wi-Fi и мобильный телефон переносят на том же маршрутизаторе, расстояние передачи зависит от интенсивности сигнала маршрутизатора;
4. Используйте технологию Smartconfig ESP8266 для настройки пароля модуля ESP-01 с помощью приложения
5, мы всегда укладываемся в доска 12 В, 10 А/250 V AC 10 A / 30 реле постоянного тока, поглощают излишки кожного 100000 раз непрерывно, модуль с защитой от диода, короткое время отклика
6, бортовой выбор модели и светодиодный индикатор рабочего положения
7, бортовой сохраненный интерфейс отладки UART и интерфейс программы MCU
3. Введено оборудование и инструкции

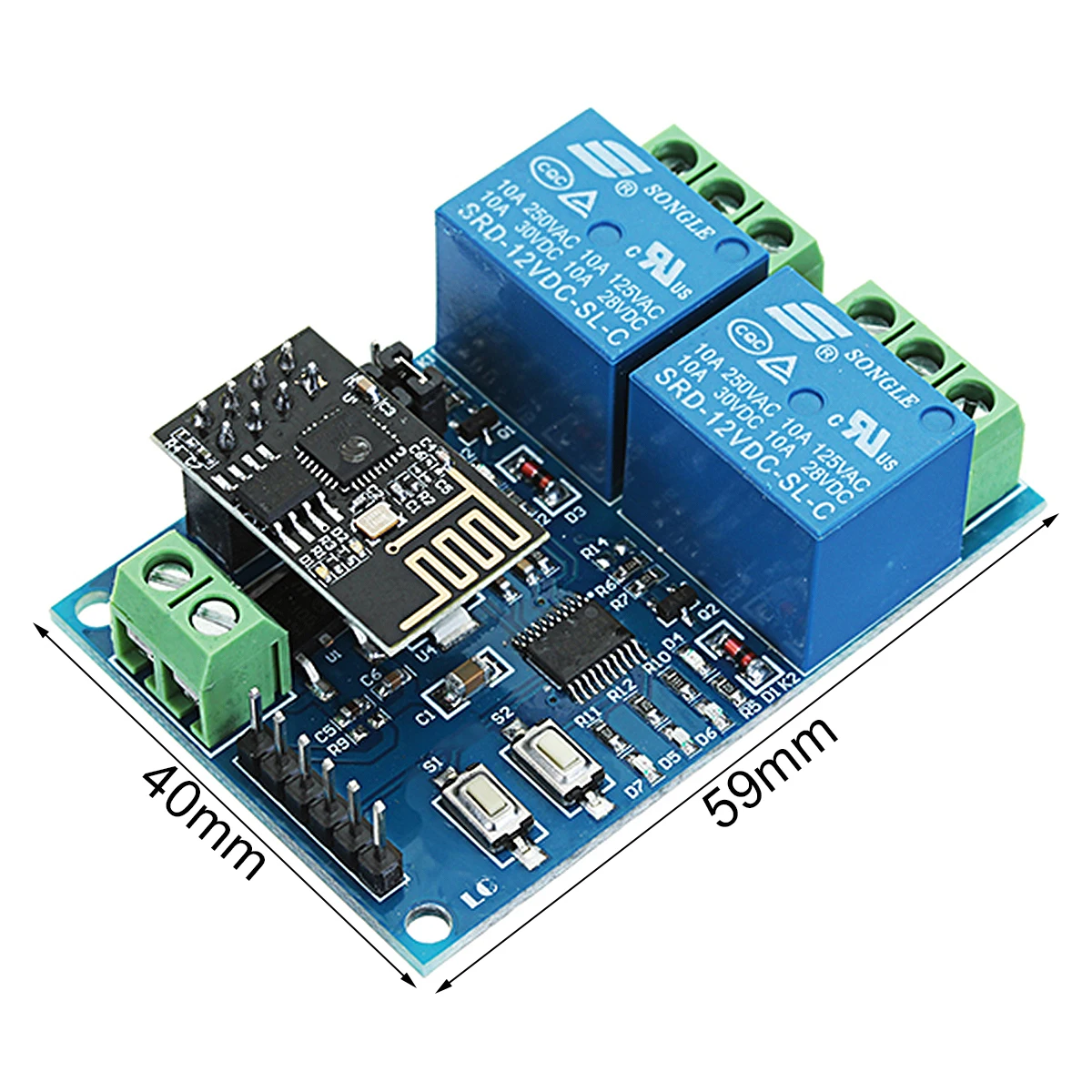

Размер: 59*40 мм

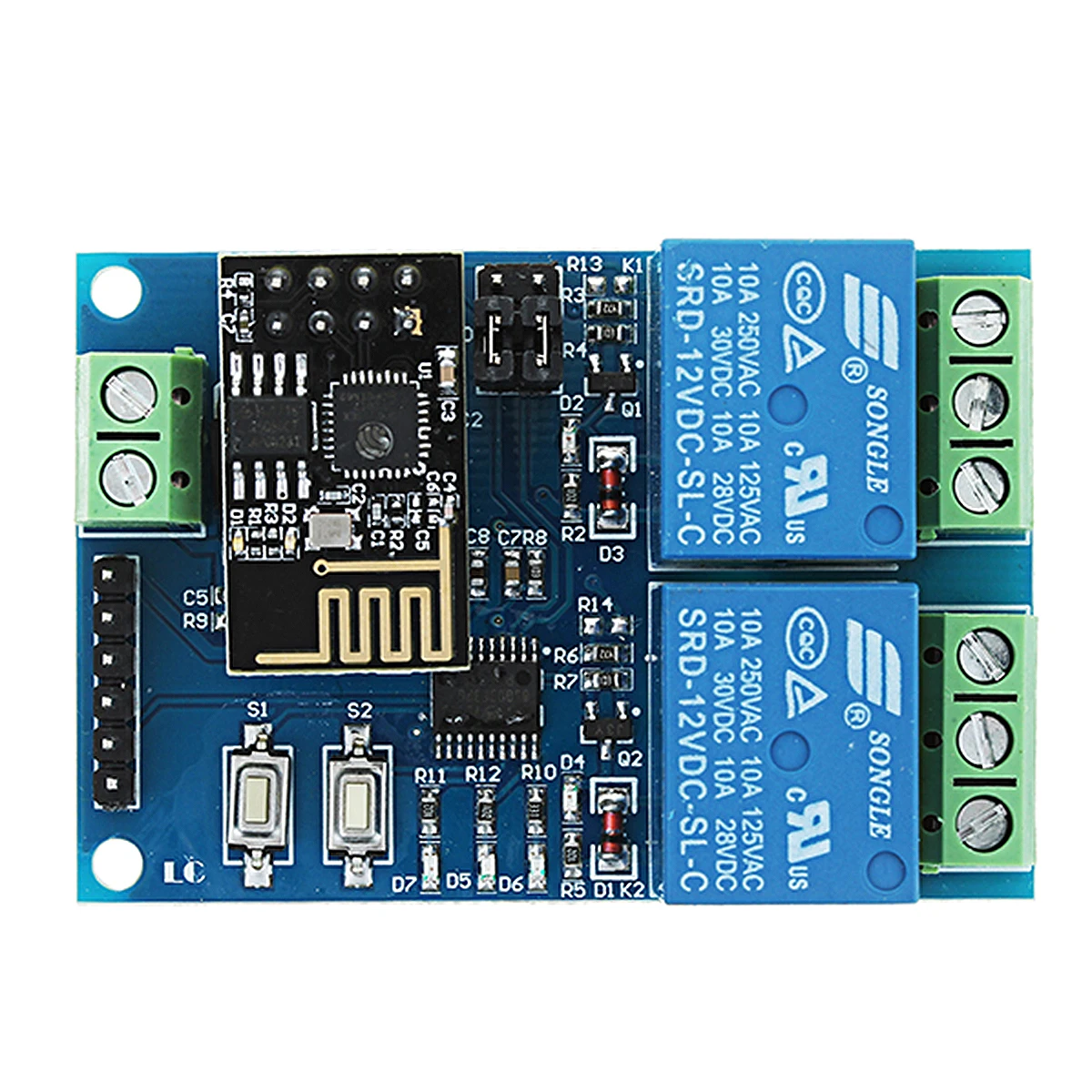

Описание функции платы:

1. Интерфейс и источники:
Вход питания IN +, IN-: 12 В
TX, RX: коммуникационная плата интерфейса UART
Плавание, NRST: MCU программный интерфейс
S1: клавиша выбора режима, по умолчанию-режим 1
S2: ключ восстановления
Светодиодный D2 и D4 (красный): индикатор реле
Светодиодный индикатор D7 (красный): режим 1
Светодиодный индикатор D5 (синий): режим 2
Светодиодный D6 (зеленый): рабочий индикатор состояния, описание D6 как показано ниже:
(1) это означает, что внутренняя самонастройка или потеря соединения с маршрутизатором при выключении D6
(2) это означает, что ESP-01 ждут, когда приложение настроит пароль для него, когда D6 быстро мигает каждый 0.5S
(3) это означает, что вся конфигурация выполнена и ожидает установления TCP соединения с приложением, когда D6 медленно мигает каждые 2S
(4) это означает, что TCP соединение между ESP-01 и приложением нормально, когда D6 на все время.
Команда управления реле (должен быть шестигранный формат):
Откройте первое реле: A0 01 01 A2
Закройте первое реле: A0 01 00 A1
Откройте второе реле: A0 02 01 A3
Закройте второе реле: A0 02 00 A2

Посылка включает в себя:

1x12V ESP8266 двойной WiFi релейный модуль
