Новый УПА USB программист V1.3 Основной блок 2013 Версия UPA ЭКЮ Чип Tunning OBD2

Новый УПА USB программист V1.3 Основной блок 2013 Версия UPA ЭКЮ Чип Tunning OBD2

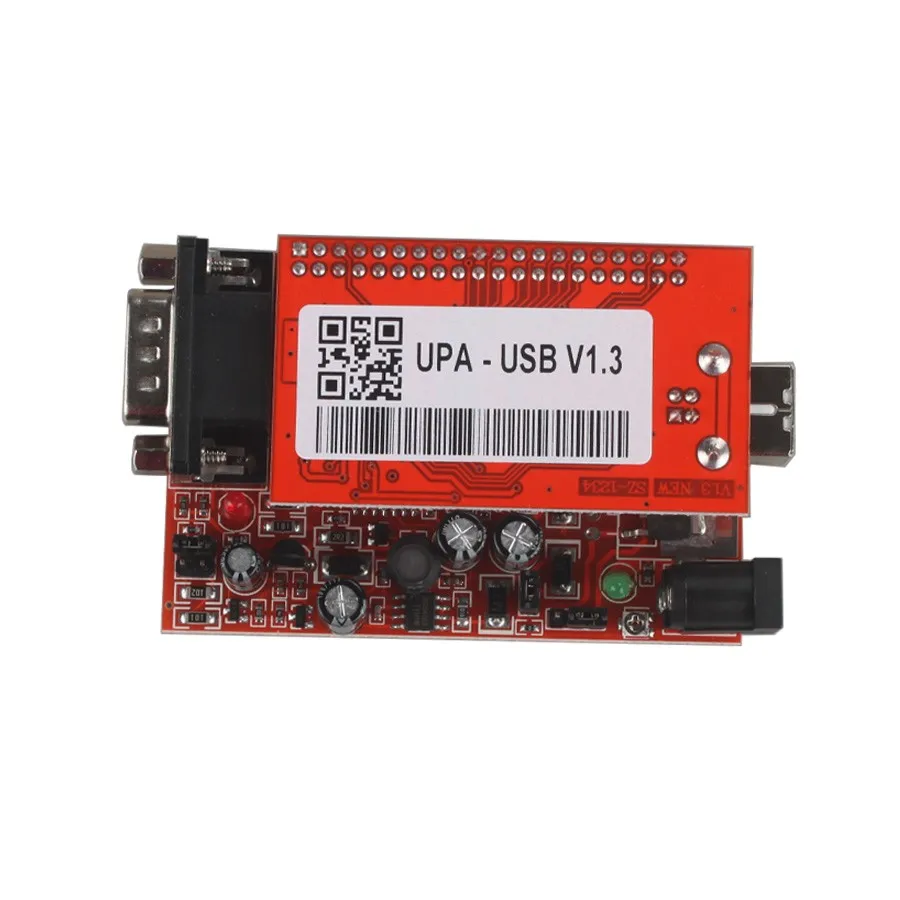

Новый Upa-usb, только основной блок

1. главное устройство можно напрямую подключить к elrasoft.com UUSP (UPA-USB последовательный программист) или опциональный DB9 Мужской/женский 1:1 Удлинительный кабель.

2. он оснащен 40pin ZIF сокет для всех узких и широких устройств DIP/DIL, а также с 16 pin SOIC ZIF (150mil, узкая) розетка для покрытия наиболее часто используемых устройств.

Новый USB-программист UPA с полноценными адаптерами

Верх 4 причины получить UPA USB-программист

1. Язык: английский.

2. Версия аппаратного обеспечения: V2014

3. Программное обеспечение V1.3

4. Поддержка функции Nec, но не имеет адаптера NEC в посылка

UPA USB программист Описание:

Новый Upa-usb-это полный комплект со всеми адаптерами, главное устройство можно напрямую подключить к elrasoft.com UUSP (UPA-USB последовательный программист) или опциональный DB9 Мужской/женский 1:1 Удлинительный кабель. Он оснащен 40pin ZIF сокет для всех узких и широких устройств DIP/DIL, а также с 16 pin SOIC ZIF (150mil, узкая) розетка для покрытия наиболее часто используемых устройств.

Конфигурация устройства выполняется над специальными ключами конфигурации, которые делают работу удобным и безопасным по сравнению с проводкой всех вручную.

Дополнительные пакеты могут быть охвачены обычно доступными адаптерами, подключенными к 40 pin ZIF сокет.

Основное устройство дополнительно включает в себя 10-контактный разъем ISP, где включены адаптеры ISP, которые могут быть подключены с помощью стандарта 1:1 плоский кабель (в комплекте). Входящие в комплект адаптеры PLCC ISP должны быть поставлены непосредственно через паянный чип целевого устройства, который делает работать удобно и безопасно по сравнению с паяльником или с помощью клипсов, соединяющих все вручную. (Питание от UUSP до цели ISP может быть включено или отключено перемычкой рядом с 10 контактный разъем ISP)

UPA-USB устройство программатора V1.3 обновление Инфо:

Добавлены MC9S12HY64/HA32 поддержка

Добавлена поддержка последовательной памяти флэш-памяти: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, s25FL004A/008A/016A/032A/064A

Добавлена 24C1024, поддержка 24C1025

Добавленный объем стирания данных память к фото 16F913-7/946, 12F629/675

Добавлена функция сценарий GetPage

Добавлена функция script AutoBaudRateDevice (autobaudratedevice устройства hc08)

Добавлена функция сценарий GetProgrammerFrameChildCtrl (AChildCtrlName: строка): TControl

Добавлена функция script EnablePicMemoryAreas (enablepicmemoryareas, AID, AConfig, acalibroation, AEEPROM: boolean): boolean;

Исправлена ошибка с функциями скриптов, устройство для чтения... Когда используется с фото

Исправлена ошибка с SetHC08SecurityBytes sethc08securitybytes SecBytes: string) функция

Исправлена ошибка с чтением 68hc11, если осциллятор не установлен в авто

Обновлен пример скрипта файлы

Программное обеспечение в цифровом виде подписывается

USB драйвер upausb. sys цифровой подписанный

EEproms

Просто подключите основную плату к программисту UPA непосредственно или с помощью DB9 мужского/женского удлинителя (1:1). Вставьте корректный ключ конфигурации в слот основной платы и запустите Программирование либо через ZIF или SOIC разъем. Можно также использовать в комплекте DIL-10pin плоское-ленточный заголовок, поместите его в гнездо ZIF и проводите SOIC клип или фиксаторы для использования ISP оттуда.

ForMotorola MCU

Выберите адаптер, который вы хотите использовать, подключите плоский кабель к адаптеру (PIN1 всегда указан, на оба кабеля и также адаптер) и также к главной плате-10pin-разъем ISP. Выберите источник питания VCC через перемычку на основной плате рядом с разъемом ISP (on = target поставляется из УПА, off = target получили собственные предложения). Сползайте адаптер над припаянным MCU PLCC на целевой PCB. (Нет пайки, не выводится обзор, нет pin-подсчета, экономит много времени и хлопот и позволит вам сделать вашу работу быстрее, точной и легкой)

После того, как ваш мастер-класс оснащен нашим адаптером, вы получите новый опыт.

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249

NSC CR16 *: CR16HCS5 (9), CR16MCS5 (9), CR16MES5 (9), CR16MFS5 (9), CR16MCT5/9, CR16HCT5/9

ForMotorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3 *, MC68HC05X16, MC68HC05X32

ForMotorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC (9) 08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

ForMotorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8

ForMotorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A

ForMotorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

Atmel 8051 Архитектура: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-бит риска: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313

Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675

Microchip PIC16: PIC16F627 (A), PIC16F628 (A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84 (A), PIC16F870, PIC16F871, PIC16F872, PIC16F873 (A), PIC16F874 (A), PIC16F876 (A), PIC16F877 (A)

EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

EEPROMs Microwire: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045

EEPROMs Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102

* EEPROM только

NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974

TMS... TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912

TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

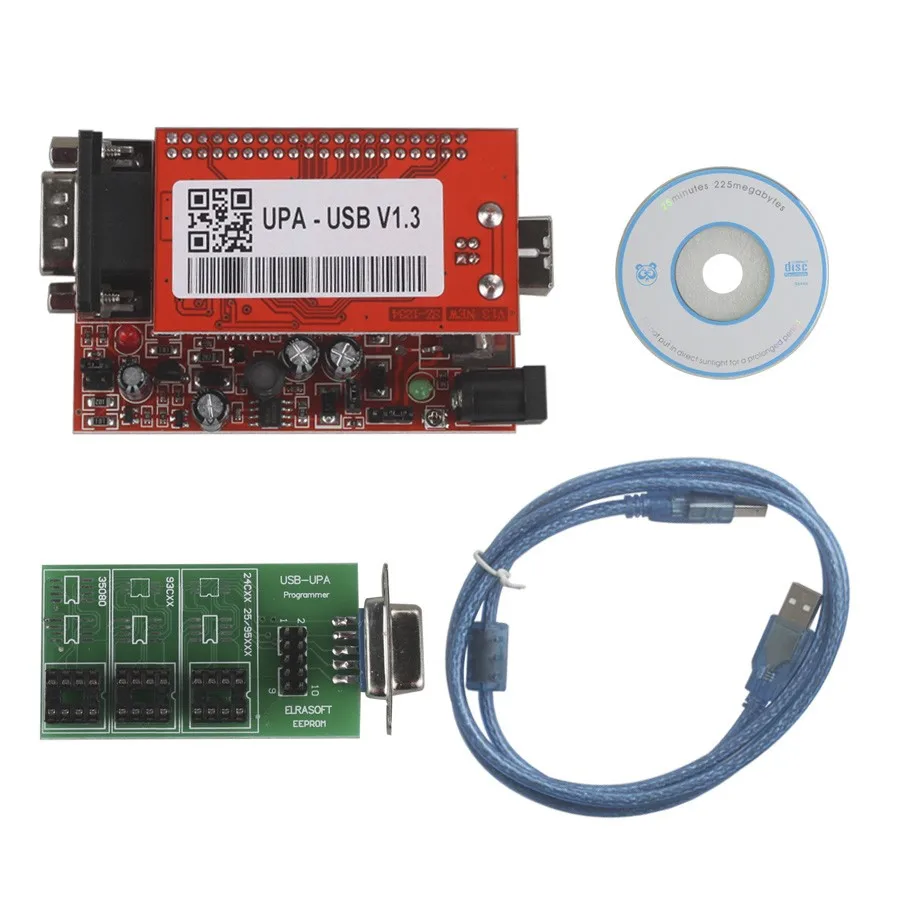

Посылка список:

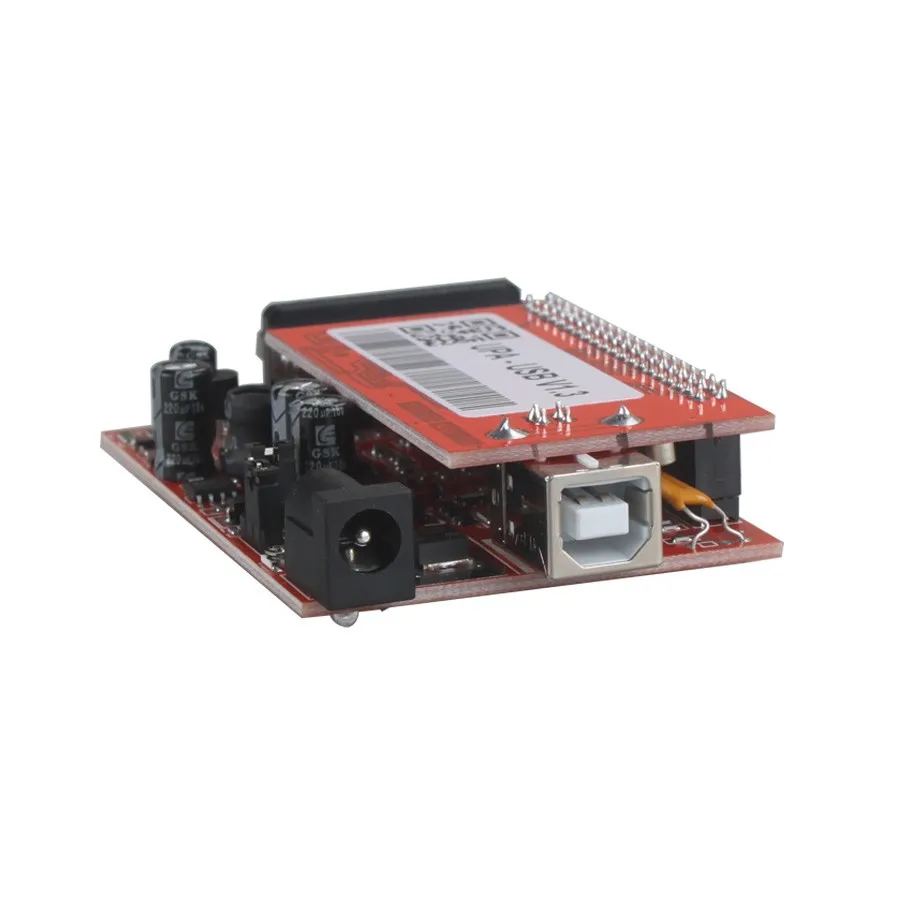

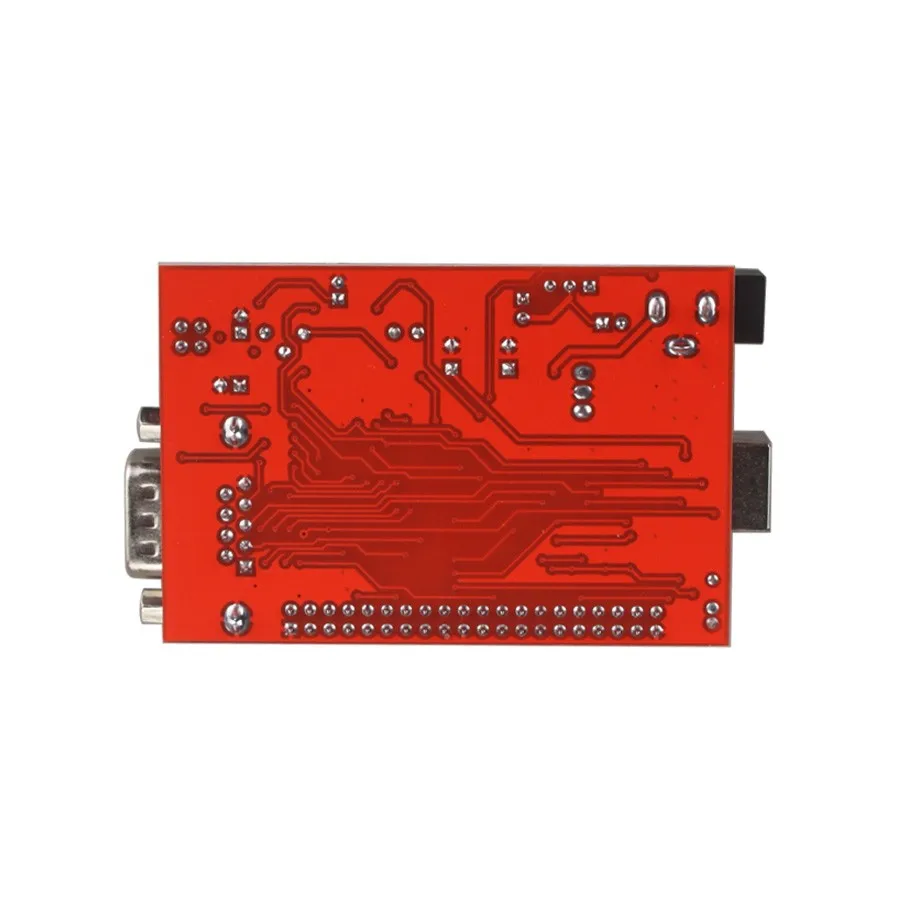

1 pcXMain блок

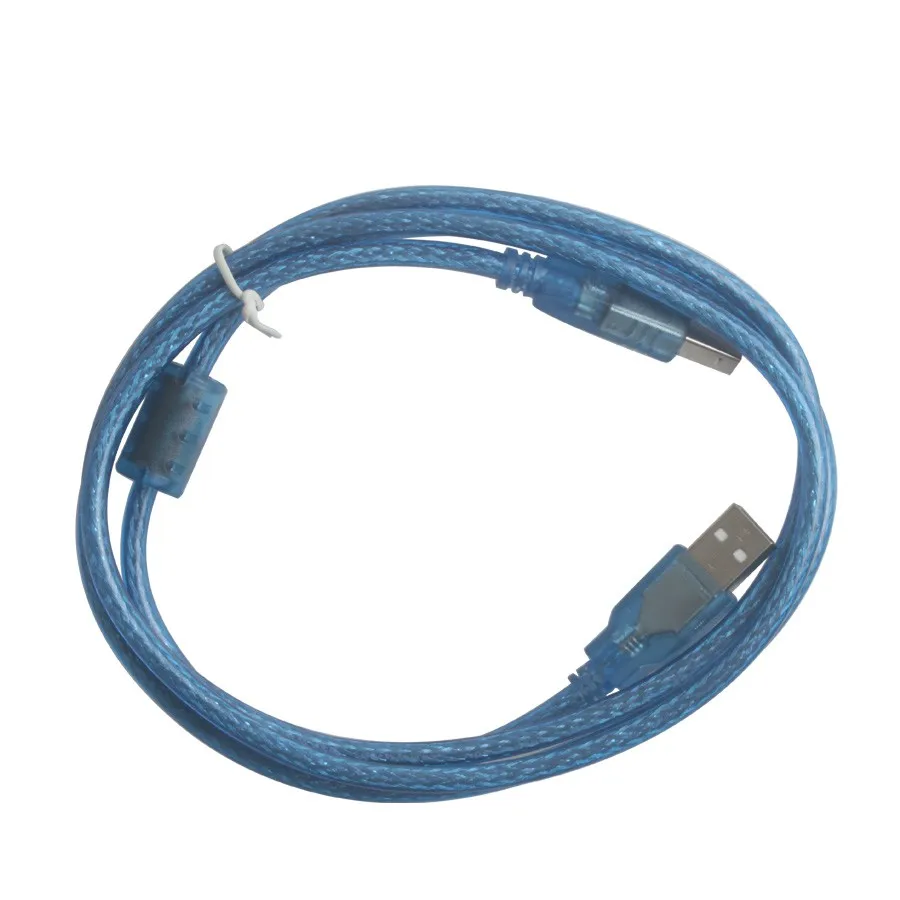

1pcxusb кабель

1 pcXCD

1pcX5pin кабель

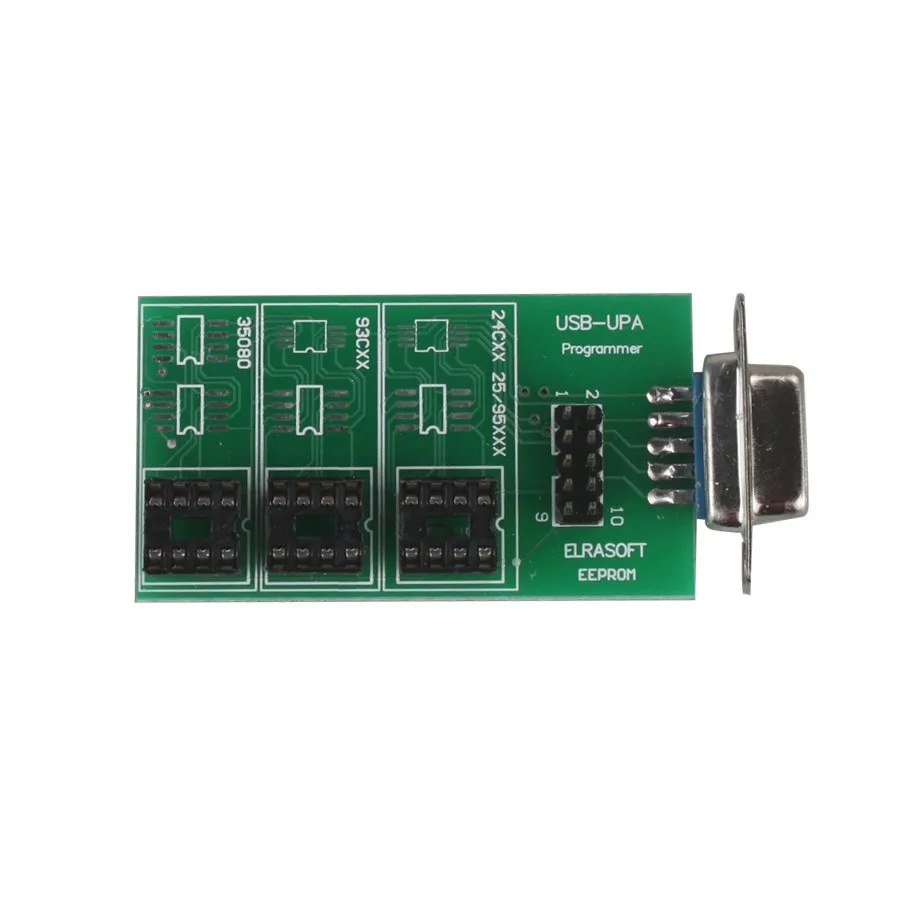

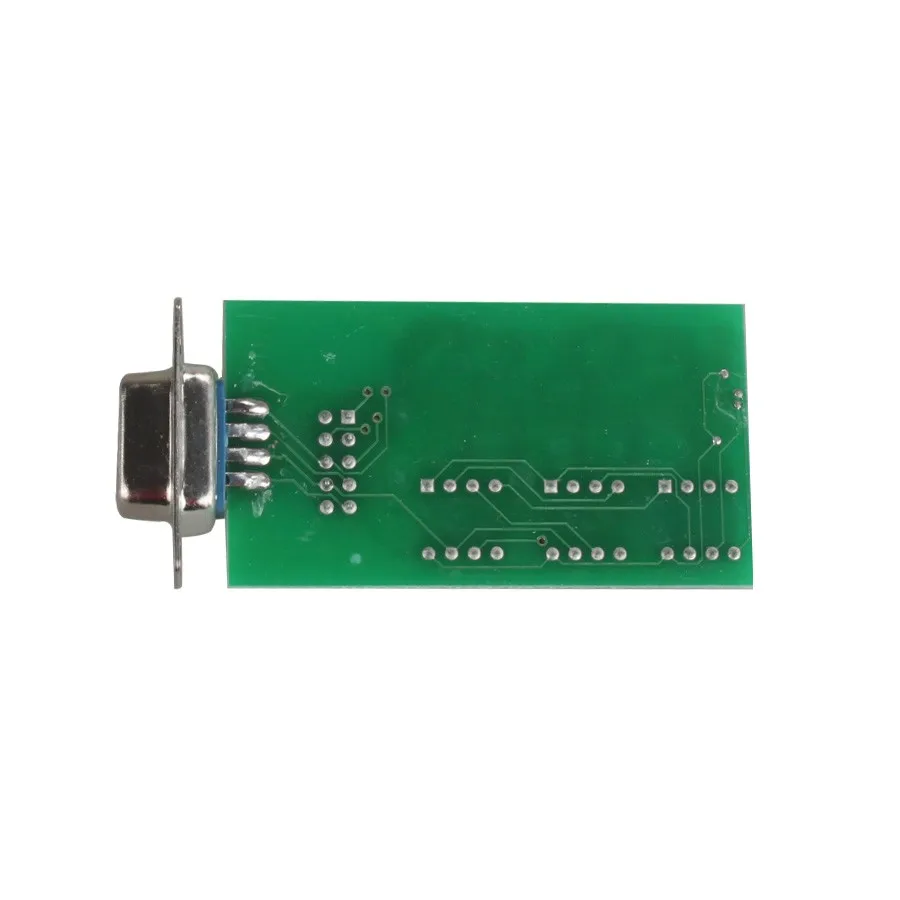

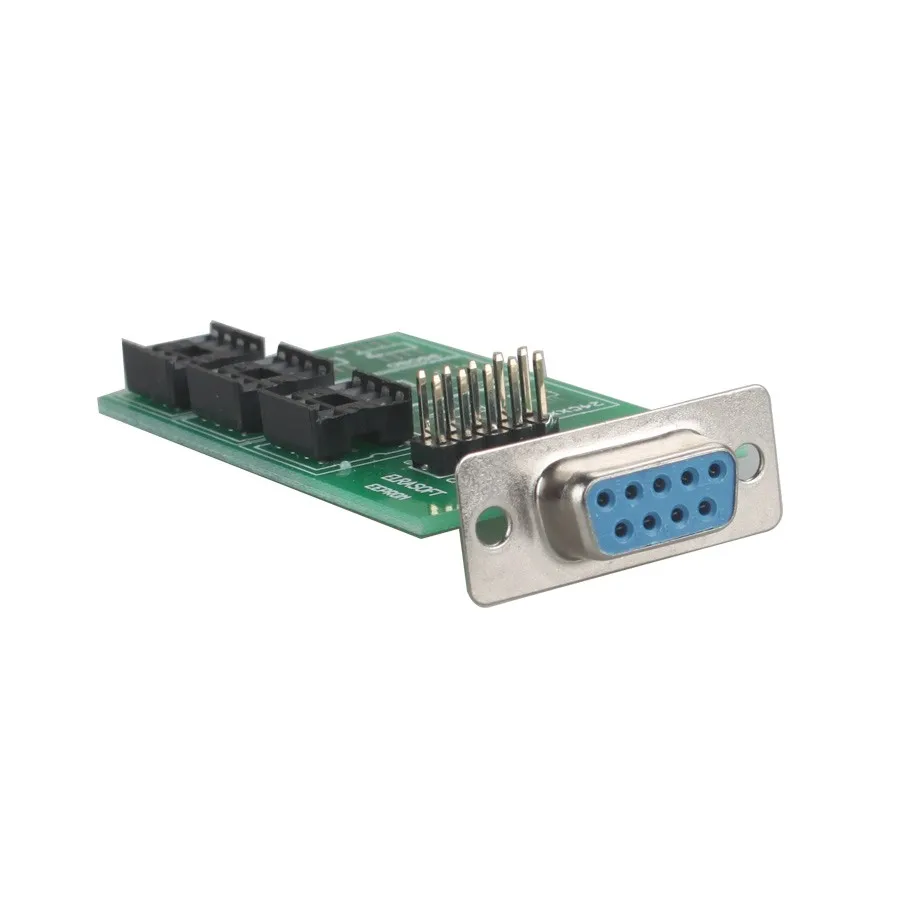

1 pcXAdapter Type1 на eprom I2C, SPI, Microware e M35080

1pcxadapter Type2 forMotorola MC68HC11P2 + MC68HC11PH8-PLCC84

1pcxadapter Type3 forMotorola MC68HC08AS-PLCC52

1pcxadapter Type4 ForMotorola MC68HC11KA2/4 + MC68HC11KS-PLCC68

1pcxadapter Type5 ForMotorola MC68HC (9) 08-QFP64

1pcxadapter Type6 ForMotorola MC68HC11F1-PLCC68

1pcxadapter Type7 ForMotorola MC68HC05H12-PLCC52

1pcxadapter Type8 ForMotorola MC68HC11K-PLCC84

1pcxadapter Type9 ForMotorola MC68HC11A8/E1/E9/E20 + MC68HC11EA9-PLCC52

1pcxadapter Type10 ForMotorola MC68HC11KA2/4 + MC68HC11PA8-QFP64

1pcxadapter Type11 ForMotorola MC68HC11K-QFP80

1 pcXAdapter Type12 Расширенный адрес

1pcxadapter Type13 ForMotorola MC68HC11A8/E1/E9/E20-QFP64

1pcxadapter Type14 ForMotorola MC68HC05B4/B6/B8/B16/B32 + MC68HC705B16/B32-PLCC52

1pcxadapter Type15 ForMotorola MC68HC (7) 05E6-SOIC28

1pcxadapter Type16 ForMotorola MC68HC05B4/B6/B8/B16/B32 + MC68HC (7) 05X16/X32-QFP64

1 pcXAdapter Type17 ForMotorola MC68HC (9) 12B32-MC68HC (9) 12D60 (A)-QFP80

1pcxadapter Type18 ForMotorola MC68HC11F1-QFP80

1pcxadapter Type19 ForMotorola MC68HC11L6-PLCC68
