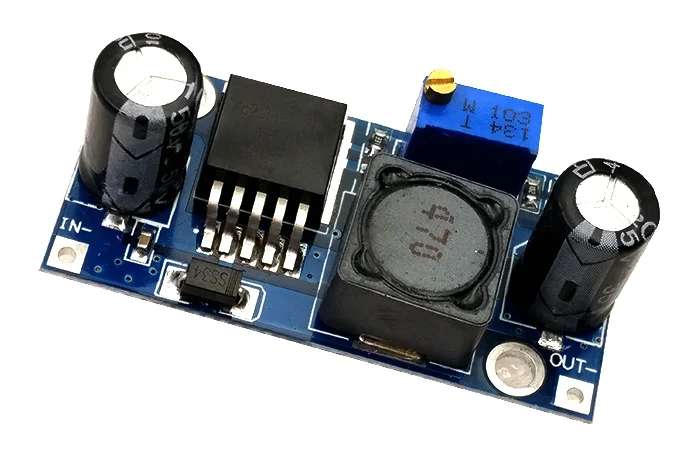

LM2596 LM2596S ADJ Мощность модуль питания DC понижающий 5V/12V/24V Регулируемый Напряжение

LM2596 LM2596S ADJ Мощность модуль питания DC понижающий 5V/12V/24V Регулируемый Напряжение

Особенности:
★В модуле используется высококачественный чип LM2596, высокая эффективность (до 92%), низкое тепловыделение, может легко вызвать ток 3A (короткое время), рекомендуется использовать ток в течение 2 А, плюс теплоотвод (выход 10 Вт или более).
★Этот модуль использует машинные патчи, пайки с оплавлением, и каждый модуль проходит двухчасовую проверку старения перед отправкой, чтобы обеспечить высокую надежность.
★С момента запуска модуля Он накопил более 15000 штук. Теперь он все еще может поддерживать 100% выгодную цену. Он был протестирован и оценен. Это действительно лучший выбор для покупки.
Вход 3,2 V-40V выход 1,25 V-35V

Диапазон входного напряжения:

DC 3,2 V-40V (входное напряжение должно быть 1,5 V выше, чем напряжение должно быть на выходе. Он не может быть увеличен)

Диапазон выходного напряжения:

DC 1,25 V-35V напряжение с плавной регулировкой, и он имеет высокую эффективность (до 92%) Максимальный выходной ток составляет 3A.

Меры предосторожности:

Рекомендуется использовать ток в течение 2 А, плюс теплоотвод (выход 10 Вт или более); Потому что это понижающий модуль, для обеспечения стабильности выхода, пожалуйста, Поддерживайте минимум 1,5 V передатчик перепада давления.

★Этот модуль является регулируемым понижающим модулем, который может использоваться для изменения выходного напряжения, регулируя синий регулируемый резистор на модуле. Вход и выход напряжения разница 2V, а минимальное выходное напряжение 1,25 V.

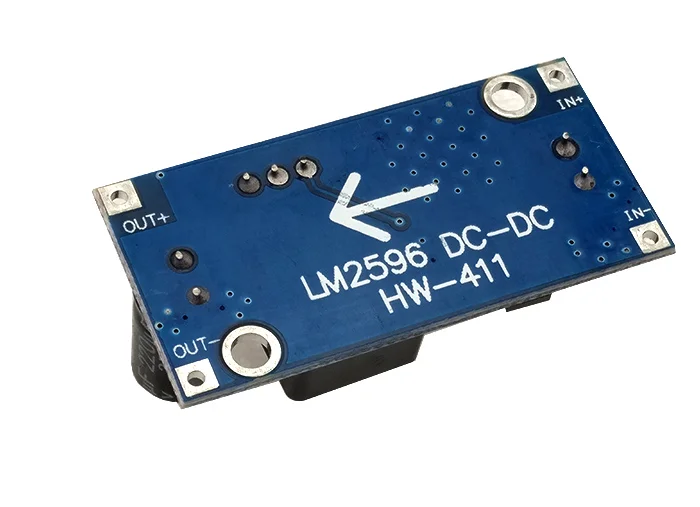

★IN- (входной отрицательный), IN + (входной положительный), OUT- (выходной отрицательный) и OUT + (выходной положительный) должны быть правильно подключены к модулю. В противном случае модуль может быть поврежден.

★Этот модуль не имеет защиты от короткого замыкания на выходе. Если выход короткий замыкается в течение длительного времени, модуль может быть поврежден.

Регулирование напряжения:

Подключите источник питания (4-35 в), отрегулируйте синюю ручку потенциометра (обычно вращайте по часовой стрелке для увеличения, против часовой стрелки, чтобы повернуть напряжение) И Используйте мультиметр для контроля выходного напряжения до необходимого напряжения.

Проводка:

1. Припой, непосредственно припой шнура питания к входному (выходному) порту

2. Паяльный штифт может быть вставлен в отверстие через свинец или вставлен в отверстие пластины; Или PCB может быть непосредственно припаян после добавления штифта.

Примеры применения:

1. Бортовой регулируется питания, только нужно подключить входной разъем настоящего модуля в прикуривателя автомобиля, вы можете отрегулировать потенциометр, выходное напряжение может быть отрегулировано по 1,25-30 в, заряжайте свой мобильный телефон, MP3, MP4, PSP и т. д. Многие устройства работают, Что очень просто и удобно.

2. Питание электронного оборудования. Когда оборудование нуждается в 3-30 в источник питания и соответствующий источник питания напряжения, этот модуль может удобно регулировать напряжение до необходимого напряжения для решения проблемы.

3. Проверка рабочего напряжения системы, этот модуль может использоваться для отладки диапазона рабочего напряжения различных систем тестирования напряжения, что очень удобно и удобно.
