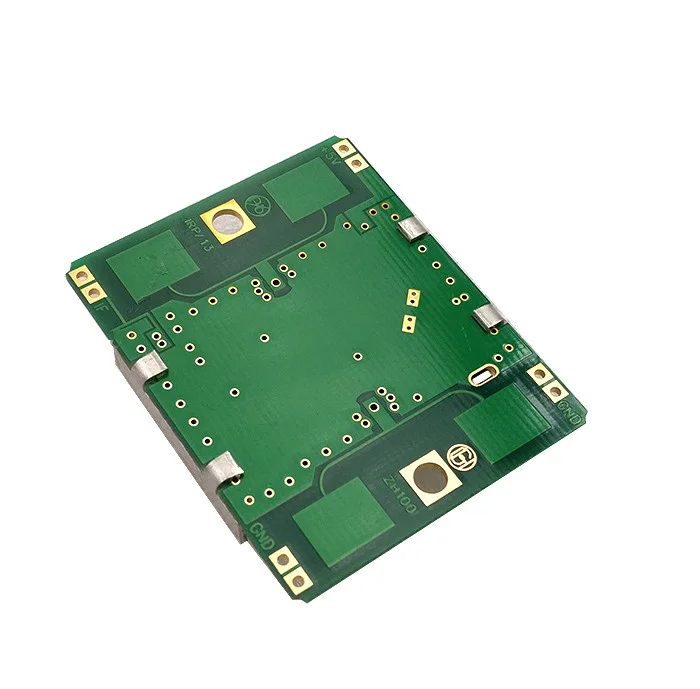

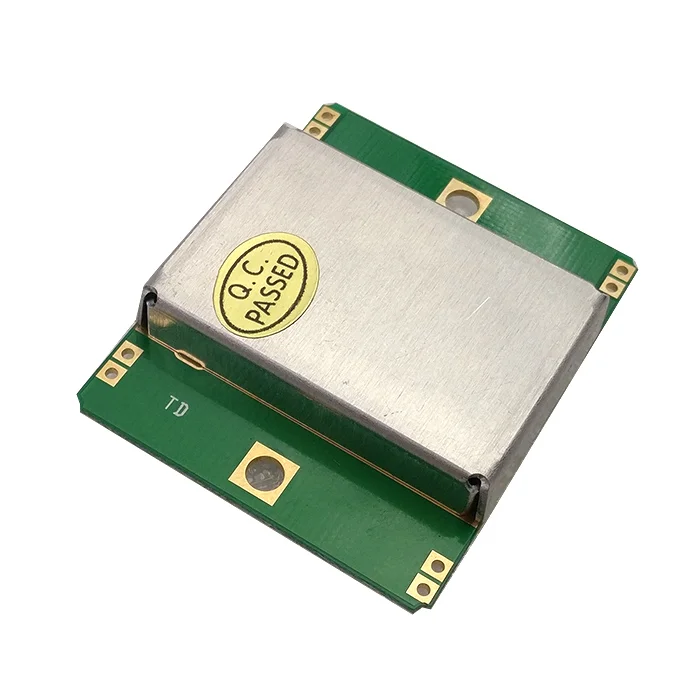

Новый микроволновый датчик движения HB100 10 525 ГГц доплеровский радар детектор для

Новый микроволновый датчик движения HB100 10 525 ГГц доплеровский радар детектор для

Описание:

1, Размеры: 37mmX45mmX8mm
2, основной чип: HB100

3. Рабочее напряжение: 5 В постоянного тока

4,HB100 использует доплеровский СВЧ-радар-модуль (доплеровский радар) Принципы проектирования микроволнового детектора движущихся объектов, в основном используется в автоматических дверных переключателях управления, системах безопасности, ATM автоматизированных системах управления видео, автоматический сигнал поезда и т. Д. HB100-это стандартный доплерометр для микроволновой печи 10,525 ГГц, Метод обнаружения по сравнению с другими методами обнаружения имеет следующие преимущества: 1, Бесконтактное обнаружение; 2, независимо от температуры, влажности, шума, воздух, пыль, светильник, другие эффекты, подходит для суровых условий; 3, защита от радиочастотных помех; 4, Выходная мощность небольшая, представляет опасность для людей; 5, расстояние: более 20 метров дальность обнаружения.

5. Принцип Доплера: доплеровская Теория основана на времени, когда радиоволны сталкиваются с объектом в процессе движения будет отражаться, когда волны, частота отраженной волны ударит по объекту с помощью движения, чтобы изменить состояние. Если радиоволны имеют фиксированное положение объекта, то частота отраженной волны и частота передачи должны быть равными. Если объект движется к запуску, то Отраженные волны будут сжаты, что увеличит частоту отраженной волны; В противном случае частота отраженной волны уменьшается.

Характеристика

Запуск:

1 Частота передачи: 10,525 ГГц
2. Точность настройки частоты: 3 МГц
3 Выходная мощность (минимум): 13dBm EIRP
4 Рабочее напряжение: 5 В ± 0,25 V
5 рабочих токов (CW): 60 мА макс., 37 мА типичный
6 гармонических излучений: <-10dBm
7 импульсный режим:
8 средний ток (5% постоянного тока): 2 мА typ.
9 ширина импульса (мин.): 5uSec
10 циклов нагрузки (мин.): 1%

Приемник:

1 чувствительность (10 дБ Отношение S / N) 3 Гц до 80 Гц ширина ремешка:-86dBm
3 Гц до 80 Гц полоса пропускания беспорядка 10uV
2 усиления антенны: 8dBi
3 вертикальных 3 дБ Ширина: 36 градусов
4 горизонтальных 3 дБ Ширина луча: 72 градусов
5 Вес: 8 грамм
