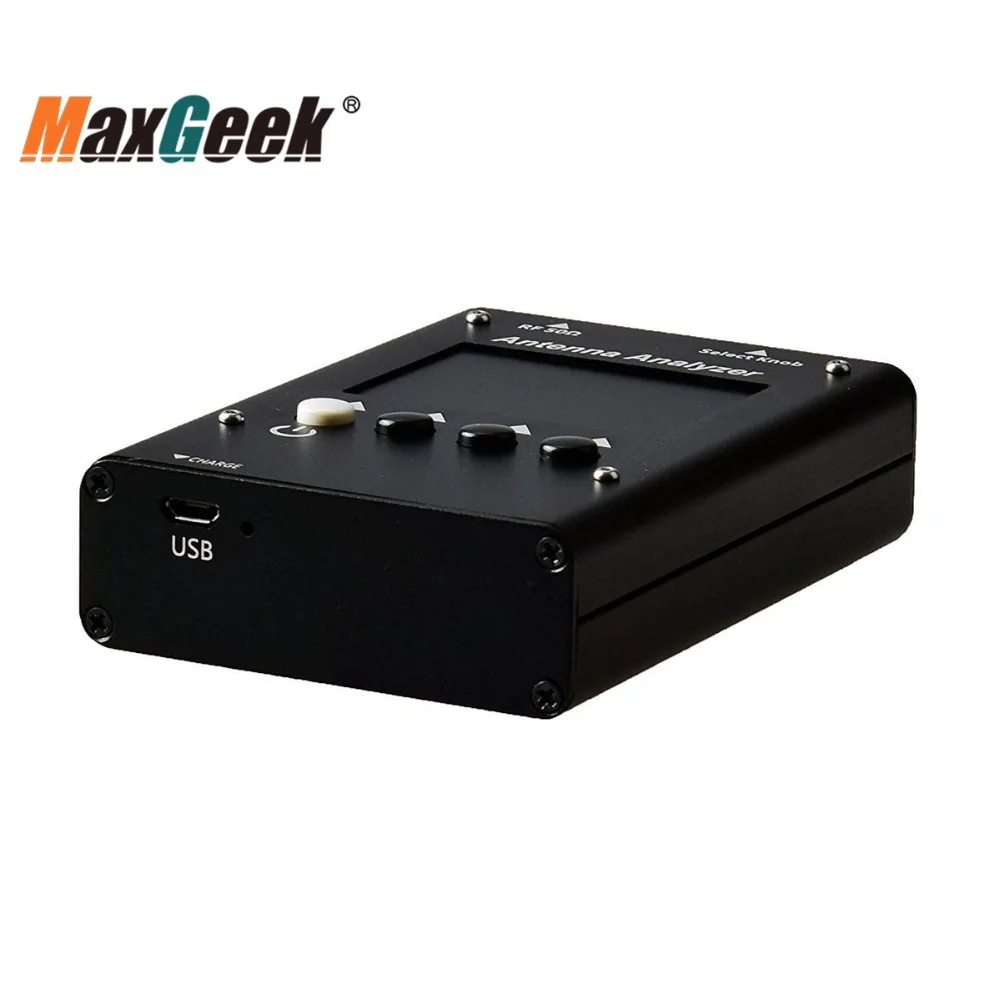

SURECOM SA160 кв вектор цветной графический антенна импедансный анализатор 0,5 МГц до 60 МГц

Описание:
-SA-160 антенные анализаторы предназначены для тестирования, проверки, настройки или ремонта антенн и антенных питающих линий.
-В основном это S.W.R. (Отношение стоящей волны) и приборы измерения сопротивления (векторные анализаторы импеданса).
-Простота в использовании режимов измерения. Сделайте SURECOM привлекательным для профессионалов и любителей. Очень важно, что графический дисплей различных параметров в широком диапазоне частот является ключевой особенностью этих анализаторов, что значительно сокращает время, необходимое для регулировки антенны.

Основные функции:
-2,2 "прецизионный ЖК-экран, высокая яркость лкд, легко читается при прямых солнечных лучах
-Сверхмощный алюминиевый корпус, сильная способность анти-помех.
-Очень компактный и удобный для использования в полевых условиях
-Встроенный литий-ионный аккумулятор
-Полный диапазон управления (не нужно выбирать ремешок)
-Простая настройка, только четыре кнопки управления с удобными мягкими меню на экране
-Индикатор состояния постоянной батареи и автоматическое отключение
-Встроенный таймер показывает истекшее время при включении устройства
-Высокая эффективность IC, низкое энергопотребление, самые длинные рабочие часы
-Больше выбора измерения частоты.
-Один режим быстрого сканирования botton HF1,HF2,HF3 или 3 диапазона на полном экране.
-Авто маркер лучший s.w.r. Уровень ссылка

Включение и выключение питания

-Включите питание, нажмите и удерживайте белую кнопку, когда точка исчезнет с левого угла вверх, на экране появится Верхнее меню.
-Выключите питание, у вас есть 2 метода:
A) на верхней странице меню нажмите и удерживайте белую кнопку [F1] на 5 секунд.
B) на верхней странице меню, поворотный кодировщик на «выключение питания», нажмите [F2 Enter]

1,1 функция выбора: вы можете повернуть ручку, выберите нужную функцию и нажмите [F2.Enter] botton.

2,0 примеры тестирования антенны в режиме сканирования
2,1 [сканирование] Страница режима
В верхней части экрана меню: Поворотный кодировщик на «Scan», нажмите [F2 Enter], до кнопки измерения частотного режима, введите Scan & shy; (режим сканирования) экран.
Нажмите [F.2 scan ], чтобы начать сканирование. Во время сканирования, чтобы обеспечить точность измерения, Каждая частота будет оставаться на короткое время. Один цикл сканирования займет около 1-2 секунд. После завершения сканирования он войдет в режим «подарок» (результат)
У вас есть результаты на экране: показать только кривую SWR (потому что по умолчанию только настройка кривой SWR, Zx curve, Rs curve Disable) вы можете включить другую кривую на экране: на верхней странице меню,
Поворотный энкодер на "Zx", нажмите [F2 Enter], чтобы включить. Другое лекарство отключит при выключении питания, если хотите включить в будущем, поворотный кодировщик на «сохранить», нажмите [F2 Enter], чтобы сохранить настройки.

2,2
1. lnfull (по умолчанию диапазон сканирования 0,56 МГц-59,9 МГц, диапазон 62,1 МГц)
* Удерживайте кнопку [SCAN] и нажмите [F3 UPDn], выберите «1.Infull», а затем отпустите кнопку сканирования.
2.lrnMk =(Learn marker перемещается в центр частоты)
* Нажмите [сканировать] и нажмите [F3 UPDn], выберите «2.IrnMk», а затем отпустите кнопку сканирования.
2,3 [Вид]
Просматривайте частоту сканирования на кривой на каждом сканировании конкретных параметров результатов измерений.
-Нажмите кнопку [F3.View], чтобы начать режим работы. Поворотный кодировщик, белый треугольный кривой маркер перемещается
-Точечные весы будут отображаться на экране, нажмите нижнюю шкалу, у вас есть 3 варианта режима точечной шкалы на выбор,[Dot = x1] [Dot = x10][Dot = x25] . (230 кГц, 2,3 МГц, 5,8 МГц)
Полная шкала SWR будет отображаться на экране, нажмите нижнюю кнопку для изменения графической печати SWR, у вас есть 3 варианта режима шкалы на выбор, [SWR = x2 ][SWR = x 0,5][SWR = x1] . (1-9,1-19,1-4,5)

Начать сканирование режим:
-Быстрый просмотр точки частоты сканирования на кривой на каждом сканировании
-Нажмите кнопку [Quick 1], чтобы начать режим быстрой работы 1. У вас есть 3 варианта режима сканирования для выбора.
1) Нажмите кнопку [F1. Сканирования 1] 0,5 до 27,3 МГц консервная банка конкретные параметры при выборе модели просим результаты.
2) Нажмите кнопку [F2. Сканирование 2] от 16,6 до 43,4 МГц может определить конкретные параметры результатов измерений.
3) Нажмите кнопку [F3. Сканирование 3] от 33,6 до 60,0 МГц может определить конкретные параметры результатов измерений.

Посылка содержит:
-1 х анализатор цветной графической антенны SURECOM SA160 (английская версия)
-Руководство пользователя на английском языке-1 шт.
-1 кабель зарядного устройства Mirco Usb
-1 адаптер переменного тока 100-240 В
