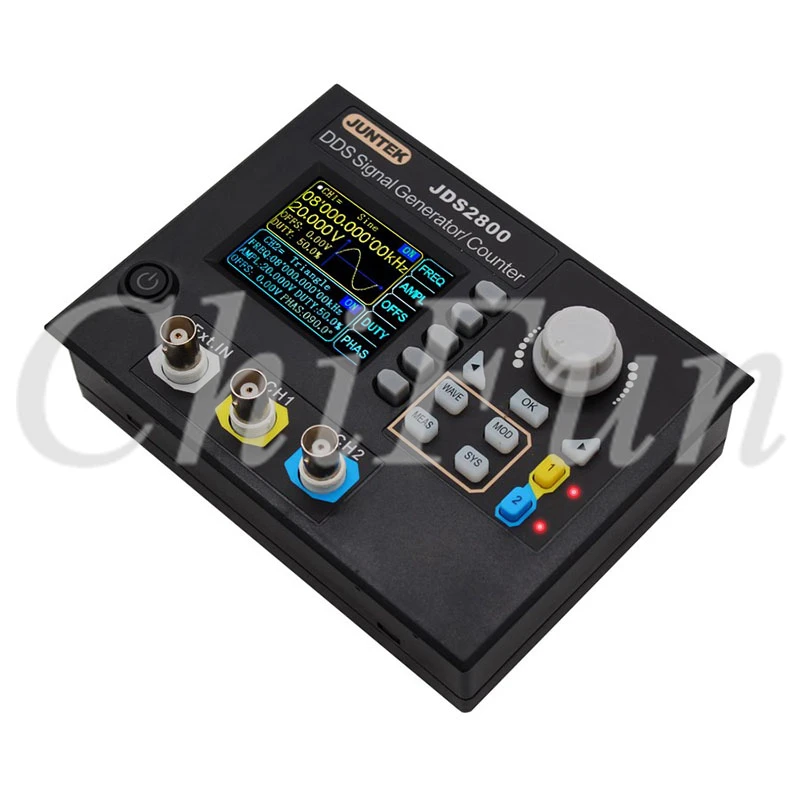

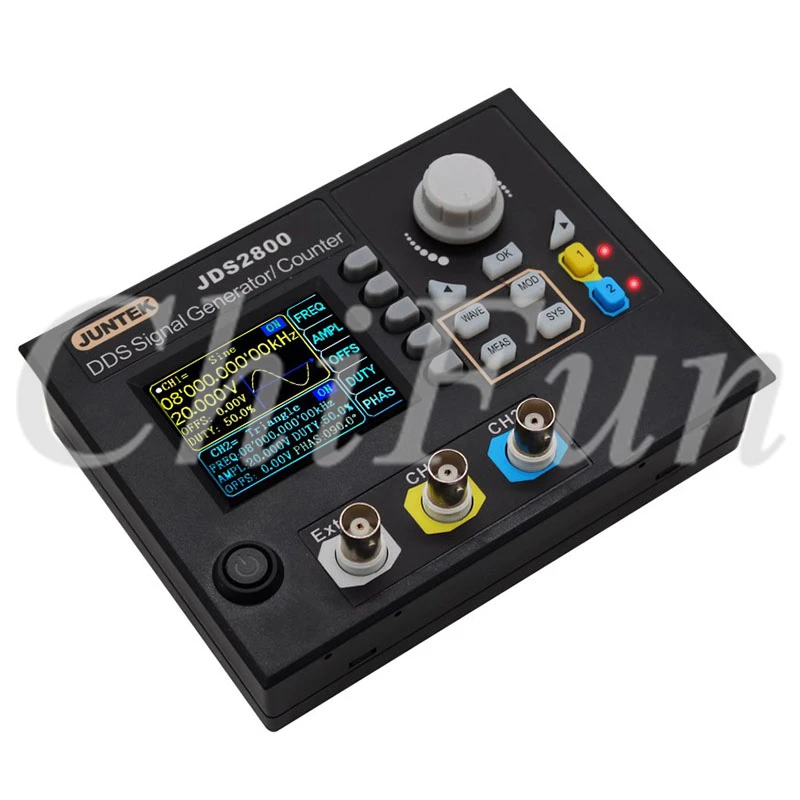

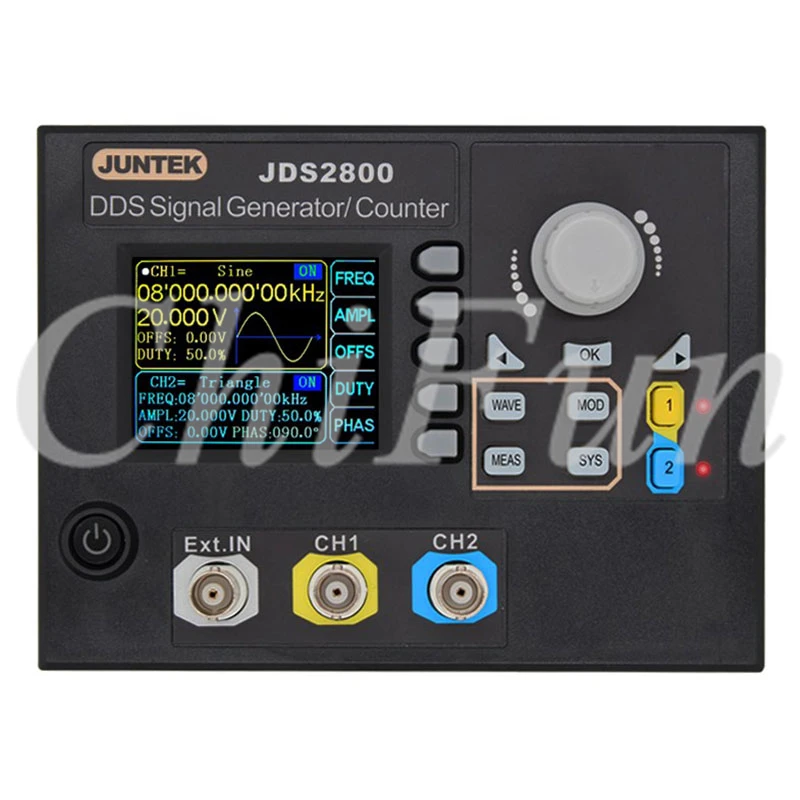

JDS2800 60MHZ генератор сигналов цифровой контроль двухканальный DDS функция Частотный

JDS2800 60MHZ генератор сигналов цифровой контроль двухканальный DDS функция Частотный

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и частотный счетчик и т. д. прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Руководство и программное обеспечение для ПК ссылки для загрузки:

http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator

JDS2800-60MHz

Частота Технические характеристики:

Синусоидальный Диапазон частот: 0 ~ 60 МГц

Диапазон квадратных частот: 0 ~ 25 МГц

Треугольный Частотный диапазон: 0 ~ 25 МГц

Диапазон частоты импульса: 0 ~ 6 МГц

TTL Цифровой частотный диапазон: 0 ~ 6 МГц

Частотный диапазон произвольной волны: 0 ~ 6 МГц

Квадратное время подъема: ≤10nS

Диапазон регулировки ширины импульса: 25nS-4000 S

Точность частоты: ± 20 ppm

Стабильность частоты: ± 1 ppm/3 h

Сигналов Технические характеристики:

Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.

Разрешение волны: 14 бит

Частота дискретизации сигнала: 266 MSa/s

Длина волны: 2048 точек

Синусоидальное подавление: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)

Синус-полное гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0dBm)

Квадратные и импульсные (квадратные): ≤5%

Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%

Пандус волна-линейность: ≥98% (0,01 Гц ~ 10 кГц)

Выход Технические характеристики:

Амплитуда диапазон: частота <10 МГц, 0-20VPP; частоты> 10 МГц, 0-10Vpp.

Амплитудное Разрешение: 1 мВ

Амплитуда стабильность: ±0. 5%/5 ч

Амплитудная Плоскостность: ± 5% (<10 МГц); ± 10% (> 10 МГц)

Сигналов Технические характеристики:

Выходное сопротивление: 50±±10% (Типичный)

Защита: короткое замыкание 60 S не будет повреждено

 DC офсетной печати:

Офсетная печать диапазон регулировки: амплитуда выходного сигнала> 2 V-9,99 V ~ 9,99 V; 0,2 V <Выход amplitude≤2v,-2,5 V ~ 2,5 V; 0 <Выход amplitude≤0. 2 V-0,25 V ~ 0,25 V

Офсетная печать Разрешение: 0,01 V

Фазы Технические характеристики:

Диапазон регулировки фаз: 0 ~ 359.9o

Фазы Разрешение: 0.1o

TTL/COMS выход:

Низкий уровень по уровню поверхности: <0,3 V

Высокий уровень: 1-10 в

Повышение уровня/осеннее время: ≤20ns

Внешние функции измерения:

Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц

Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10 s

Счетчик функций-счетная область: 0-4294967295

Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток

Функция счетчика-режим подсчета: ручная работа

Диапазон напряжения входного сигнала: 2-20 Vpp

Измерение ширины импульса: 0.01us (разрешение), 20 s (максимальное время измерения)

Измерение периода: 0.01us (разрешение), 20 s (максимальное время измерения)

Развертки функции:

Канал развертки: CH1 или CH2

Тип развертки: Линейная развертка, бревенчатая развертка

Время подметания: 0,1 s ~ 999,9 s

Диапазон установки: произвольно установить между точкой запуска и точкой остановки

Направление развертки: вперед, назад и круглый ход

Общие технические параметры:

Тип дисплея: 2,4 дюймов TFT цветной ЖК-монитор

Хранение и загрузка-Количество: 100 групп

Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)

Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)

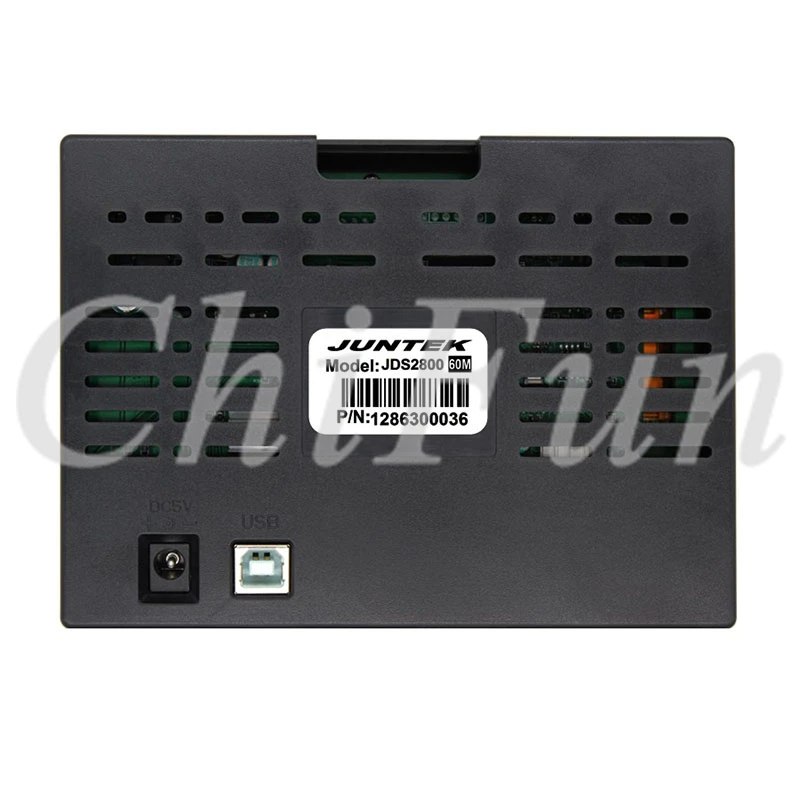

Режим интерфейса: USB к последовательному интерфейсу

Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.

Скорость связи-стандарт: 115200 bps

Протокол связи-принять команду: Линейный режим, открытый протокол

Источник питания: DC 5 V±0. 5 V

Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

Пользователь может установить или выключить

Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки

Вес: 275 г

Размер: 147,7*107,7*34,9 мм

Вес упаковки: 600 г

Размер упаковки: 170*120*100 мм

В комплект входит:

1 * DDS генератор сигналов

1 * CD-плеер

1 * Адаптер питания (в: 100 ~ 240V ~ 50/60 Гц Выход: 5.0V-2.0A)

1 * USB кабель для передачи данных

1 * BNC-BNC кабель

1 * кабель BNC-Clip
